Для учета и экономии воды в закрытой водопроводной сети обычно используют специальные счетчики. Эти приборы устанавливают на участке трубопровода в начальной точке водопотребления. Счетчики воды «Пульс» предназначены для измерения холодной и горячей воды в водопроводной системе. В статье будут рассмотрены основные типы выпускаемой продукции и технические характеристики счетчиков «Пульс».

Содержание

1. Производитель
2. Модели и технические характеристики
3. Преимущества и недостатки
4. Комплектность и особенности монтажа
5. Срок службы и межповерочный интервал
6. Снятие показаний
7. Аналоги

Производитель

Компания «Аква-С», производитель счетчиков воды «Пульс», основана в 2002 году. Кроме производства водяных счетчиков и приборов учета тепла, производит и поставляет материалы для водоснабжения, отопления и канализации. Предприятие находится в городе Реутов Московской области.

Компания выпускает также счетчики тепла «Пульс».

Модели и технические характеристики

«Аква-С» выпускает счетчики воды двух типов: «Пульс 15у 80» и «Пульс 15у 110». Основное их отличие в монтажной длине. У первого она 80 мм, а у второго — 110 мм. Прибор с меньшей монтажной длиной удобнее монтировать в условиях ограниченного пространства малогабаритной квартиры.

Обе модели счетчиков «Пульс» механического типа, одноструйные, крыльчатые. Поток воды, проходящий через водомер, крутит крыльчатку. Количество оборотов крыльчатки прямо пропорционально расходу проходящей жидкости. Это происходит в так называемой «мокрой» камере прибора. Крыльчатка через магнитную муфту передает вращательный момент на понижающий редуктор «сухой» камеры. Редуктор передает вращение на считывающее устройство прибора. Устройство состоит из восьми цилиндриков, которые считают расход воды.

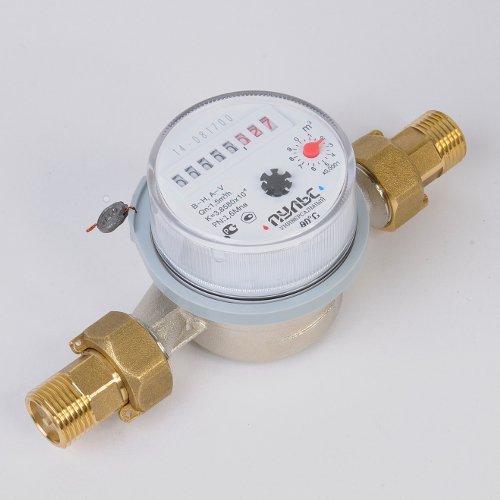

В моделях «Пульс 15уи 80» и «Пульс 15уи 110» встроен геркон для передачи импульсов на дистанционное считывающее устройство. Один импульс равен 0,01 м³.

Это удобно в системах «умного» дома, когда показания с водяного счетчика вместе с другими показаниями (света, воды и тепла) подаются на одно считывающее устройство. Счетчики с герконом также применяются в системах комплексного водоучета многоквартирного дома.

Основные показатели водомеров, которые надо знать потребителю:

1. Диаметр условного прохода водомера. Если внутренний диаметр водопроводной трубы больше этого параметра, счетчик устанавливать не рекомендуется. Для обеих моделей «Пульс» эта величина равна 15 мм.
2. Порог чувствительности прибора – это расход жидкости, при котором крыльчатка останавливается. Счетчик не в состоянии оценить расход воды ниже этого показателя.
3. Метрологический класс точности. Для приборов «Пульс» существует два класса точности – А и В. По некоторым параметрам класс В превосходит класс А.
4. Максимальное рабочее давление – это давление, при котором счетчик способен работать. При большем давлении водопроводной сети водомер использовать не рекомендуется. Обычно изготовитель при производстве приборов задает определенный запас прочности, примерно 20-40%. Это пригодится, если в водопроводной сети наблюдаются кратковременные скачки давления на 5-10% больше допустимого.
5. Минимальный расход воды (Qmin) – расход, при котором погрешность прибора составляет ±5%. Ниже этой величины счетчик не фиксирует расход жидкости.
6. Переходной расход Q1. Ниже этого расхода погрешность прибора – 5%, если расход выше, то 2%.
7. Номинальный расход Qn – это расход, при котором счетчик «Пульс» способен работать продолжительное время.
8. Максимальный расход Qmax. При таком расходе прибор способен работать не более 1 часа в сутки.
9. Потеря давления на водомере при максимальном давлении. Эта величина показывает, насколько падает давление на участке до и после водомера.

Характеристики счетчика воды «Пульс 15у 80»:

• порог чувствительности для класса А – 0,02 м³/ч, для класса В – 0,01 м³/ч;
• максимальное рабочее давление – 1,6 Мпа или 16 кгс/см²;
• минимальный расход воды для класса А – 0,06 м³/ч, для класса В – 0,03 м³/ч;
• переходной расход для класса А – 0,15 м³/ч, для В – 0,12 м³/ч;
• номинальный расход – 1,5 м³/ч;
• максимальный расход – 3 м³/ч;
• потеря давления при максимальном расходе равна 0,1 Мпа.

Счетчик воды «Пульс 15у 110» по характеристикам схож с предыдущим, разница только в монтажной длине устройства. Рабочая температура жидкости для обоих приборов учета от 5 до 90ºС. Подходят для учета как холодной, так и горячей воды. Модифицированные приборы «Пульс 15уи 80» и «Пульс 15уи 110» оборудованы импульсным входом, что позволяет считывать показания дистанционно.

Преимущества счетчиков воды «Пульс»:

1. Универсальный прибор – можно применять как для холодного, так и для горячего водоснабжения.
2. Простота. Механические крыльчатые водомеры считаются одними из самых простых по конструкции. В эксплуатации просты, почти не требуют ремонта и обслуживания.
3. Простота монтажа. Требуется только установить прибор на соответствующем участке трубопровода.
4. Отсутствует загрязнение. Качество холодной питьевой воды по СанПин соответствует норме, поскольку детали, которые соприкасаются с водой, изготовлены из антикоррозионных материалов.
5. Точность прибора. Цена деления прибора – 0,0001 м³. Это обеспечивает относительно высокую для приборов такого типа точность измерений.
6. Невысокая цена. Благодаря своей простоте такие устройства относительно недороги.

Есть и недостатки:

1. Чувствительность к грязной воде. Даже мелкие частички грязи, находящиеся в воде, могут сильно повлиять на точность измерений.
2. Наличие магнитных частей делает прибор уязвимым к действию магнитных полей.
3. Одноструйные приборы дают большую погрешность, чем многоструйные. Это происходит под воздействием турбулентности потока.

Комплектность и особенности монтажа

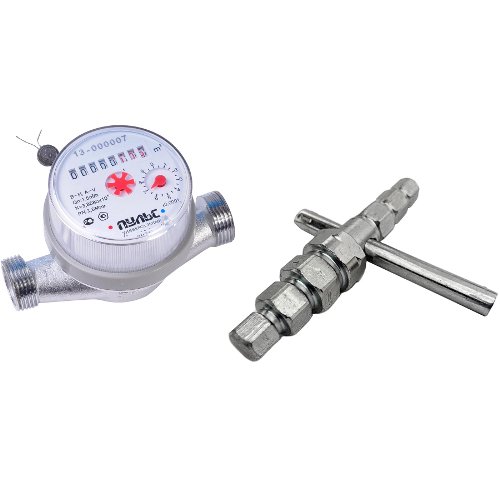

Обычно в комплект поставки счетчика входит:

• счетчик воды «Пульс» – 1 шт.;
• руководство по эксплуатации – 1 шт.;
• монтажный комплект – 1 шт.

Монтаж водомера «Пульс» лучше всего доверить специалисту. Если решили устанавливать своими силами, то нужно помнить следующее:

1. Перед установкой проверить сохранность пломб на устройстве. Нельзя устанавливать счетчик со сломанными пломбами или вообще без них. В случае повреждения пломб возможны два варианта: либо покупка нового водомера, либо сдача на поверку, где установят поверочную пломбу.
2. Все сварочные работы закончить до установки. После установки счетчика такие работы невозможны.
3. На линии трубопровода не должно быть перекосов. Большое натяжение на разрыв также недопустимо. То есть расстояние между присоединительными патрубками должно соответствовать монтажной длине водомера. При перекосах и натяжениях возможны протечки или поломка корпуса счетчика.
4. Перед водомером обязательно должен быть установлен фильтр-отстойник, а после него – обратный клапан.
5. Стрелка на корпусе показывает направление движения воды.
6. До счетчика и после него должны быть прямые участки трубопровода, равные, как минимум, длине пяти условных диаметров водомера. То есть не следует устанавливать прибор непосредственно перед или после поворота трубы.

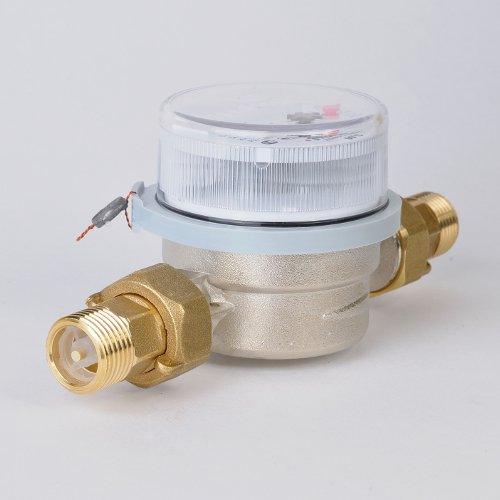

Комплектующие для монтажа счетчиков есть в наборе. Это два присоединительных патрубка. С одной стороны у них присоединительная наружная резьба 1/2′, а с другой – гайка для прикручивания к водомеру. При монтаже на резьбовое соединение нужно установить уплотнение. Это может быть или пакля с герметиком, или уплотнительная ФУМ-лента.

Существуют также различные нити для уплотнения. Уплотняющий материал нужно наматывать по часовой стрелке и следить за тем, чтобы слой был не тонкий, но и не слишком толстый. И в первом, и во втором случае возможно недостаточное уплотнение и, как следствие, протечки на соединениях.

Для уплотнения в местах присоединения патрубка к водомеру в комплекте есть специальные уплотнительные кольца. Следует учесть, что в заводских комплектах не всегда эти уплотнения из качественного материала. Поэтому перед монтажом лучше приобрести более качественные прокладки. При установке эти прокладки лучше смазать герметиком.

Еще один важный момент – не перестараться при зажиме соединений. Не прилагайте большие усилия при закручивании гаек! Можно не только повредить резьбу или гайку, но и нарушить плотность соединения.

При монтаже перед водомером устанавливают отсекающий кран, затем фильтр с отстойником, а после счётчика – обратный клапан. На обратном клапане также есть стрелочка, указывающая направление движения воды.

В некоторых случаях во время монтажа устанавливают так называемый байпас – обводную линию, которая позволяет пользоваться водой при снятом водомере. Это нужно для того, чтобы можно было снять счетчик и отвезти на поверку или ремонт. Если байпаса нет, при снятии водомера можно на его место установить отрезок трубы нужной длины с резьбой 3/4′ с двух сторон.

После монтажа нужно пустить воду и проверить соединения при рабочем давлении. Если протечек нет, можно вызывать контролера для опломбирования. Если есть, то нужно их устранить сразу.

Срок службы и межповерочный интервал

Срок службы водомеров «Пульс» при правильной эксплуатации – 12 лет. Межповерочный интервал – 6 лет.

По истечении межповерочного периода счетчик необходимо сдать на поверку. Это делается по предписанию контролирующей организации. На момент поверки воду считают по нормативу. После окончания поверки прибор устанавливают на место и пломбируют.

Паспорт счетчика «Пульс» можно скачать ЗДЕСЬ.

Снятие показаний

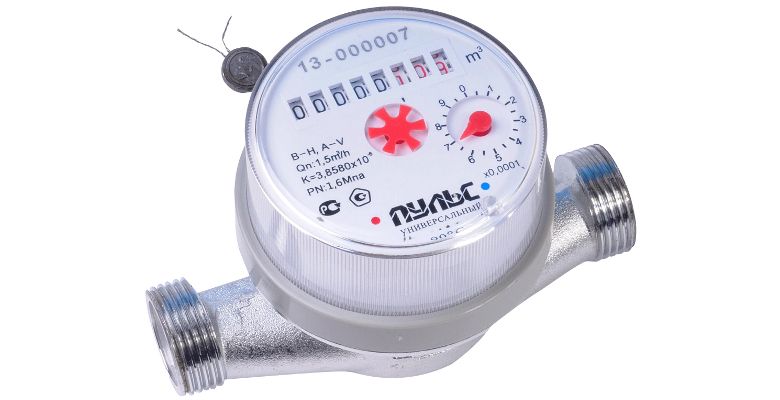

Для снятия показаний на лицевой стороне счетчика «Пульс» имеется счетный механизм из восьми барабанчиков и одного стрелочного индикатора. В моделях с дистанционным снятием показаний есть провод, который можно присоединить к считывающему устройству.

Аналоги

Поскольку счетчик «Пульс» один из самых простых, то и аналогов у него очень много. Среди них, такие как «Бетар», «Меркурий», «Норма», «Экомера».

Полезная статья? Оцените и поделитесь с друзьями!

Счетчики воды Пульс — Единая Городская Служба

  Есть в жизни каждого живущего на земле вещи жизненно необходимые. К ним относятся: солнце, воздух  и, конечно, вода. Однако если экономия воздуха и солнца дело далекого будущего, то вопросы разумного расходования воды — важная часть настоящего. Не секрет, что природные ресурсы Земли (в частности, водные запасы) истощаются, а качество воды давно оставляет желать лучшего. Это известно всем. А что поделаешь? Разведете руками вы и вместе с вами еще множество людей. Разве мы можем что-то изменить?

   И возможно ответ вас удивит. Изменить не только возможно, но и необходимо. Необходимо установить расходомер, т.е. счетчик на воду. Установка водосчетчика решает множество проблем и не только глобального характера. Индивидуальный прибор учета водопотребления экономит ваши средства, дисциплинирует, дает толчок к качественному улучшению жизни. Ничего сложного нет. Вы устанавливаете прибор учета потребления воды, получаете реальную экономию, и понимаете, что совершенству нет предела. Любая бытовая машина- автомат гораздо экономнее выполнит работы, чем вы  вручную. Стиральная или посудомоечная машина не только позволит экономить воду, но и предоставит возможность экономить ваше время, силы, здоровье.

   Стоит отметить и то, что благодаря водосчетчику,  качество воды в вашем доме может улучшиться значительно. Непременным условием при  монтаже водомера является установка фильтра очистки воды. Он может быть любым: простым (дешевым) механическим или многоступенчатым суперсовременным (и от этого невероятно дорогим)  — в любом случае решение будете принимать вы, ясно одно — вода станет более пригодной для использования. Жить лучше и платить меньше – мечта любого потребителя.
 Остается выбрать марку водосчетчика, производителя и компанию, которая этот счетчик правильно установит. Предложений на рынке сантехники множество. Счетчики импортные и отечественные, классические и ультрасовременные, механические и турбинные, импульсные и ультразвуковые и т. д. Казалось бы, простое устройство, а разнообразие озадачивает. Определите, чего вы хотите с помощью расходомера достичь, и смело идите к цели. Если вы не гонитесь за модой, и не стремитесь поразить умы окружающих новинками в области выпуска водосчетчиков, воспользуйтесь классикой — отечественной  продукцией.

Водомеры «Пульс» производства ООО «Аква — С» надежное, точное устройство, которое на протяжении 12 лет будет вам хорошим помощником. Механические, крыльчатые счетчики «Пульс» применимы, как для горячей воды (при температуре от плюс 5 до плюс 90 градусов), так и для воды холодной (максимальная температура для водомеров на холодную воду плюс 30 градусов). Прочный корпус водосчетчиков «Пульс» не позволит ни краткосрочным гидроударам, ни более длительным, но менее сильным перепадам давления нарушить герметичность устройства. Расходомеры «Пульс» имеют антимагнитную защиту счетного механизма, что полностью исключает возможность вмешательства недобросовестных потребителей в работу водомера. Разработанные модели расходомеров «Пульс» соответствуют классам точности А и В, причем счетчики класса А могут быть установлены, как горизонтально, так и вертикально.

   Отличные показатели надежности и точности,  незначительные погрешности в работе в межповерочный период – лучшая характеристика для индивидуальных приборов учета «Пульс».  Расходомеры «Пульс» просты в установке, однако правильно установить водосчетчик может только профессионал. Ведь после проведения монтажа счетчика  работу, и собственно водомер, необходимо зарегистрировать в, то есть при не квалифицированной установке у заказчика  могут возникнуть проблемы в обслуживающей компании. Качественно и быстро провести все необходимые мероприятия, взять на себя заботы о профессиональном обслуживании (регистрации, поверке, замене) счетчиков, а так же выполнить любые сантехнические работы под силу компании ЕГС (Единая Городская Служба). Уже много лет компания ЕГС оказывает качественные сантехнические услуги жителям городов: Москва, Королев, Мытищи, Ивантеевка, Щелково, Фрязино, Пушкино, Балашиха, Реутов, Железнодорожный. А выполненные компанией работы соответствуют самому высокому уровню обслуживания.

Импульсные расходомеры воды | Инструмарт

Перейти к основному содержанию

Вопросы? Позвоните одному из наших инженеров по телефону 1-800-884-49.67 .

Сортировать по
PopularPrice (от низкой к высокой) Цена (от высокой к низкой) Название (A-Z) Название (Z-A)

Импульсный водомер Seametrics серии MJ

Импульсные счетчики воды с контактной головкой, с сухими контактами или полупроводниковыми датчиками, не для использования с питьевой водой.

Начиная с
169,00 долларов США

Импульсный водомер Seametrics серии MJN

Многоструйная конструкция с сухим верхом, выдерживает низкое качество воды, типы датчиков: датчик Холла, геркон, сумматор.

Некоторые модели в наличии

Начиная с
209,00 долларов США

Расходомеры Flomec серии GPI 02

Электрический расходомер с масштабируемым импульсным выходом, расход до 30 галлонов в минуту (113 л/мин), точность ±5%.

Начиная с
$243,00

Многоструйный водомер Dwyer WMT2

Многоструйный водомер с импульсным выходом, диапазон расхода до 160 галлонов в минуту, герметичный сухой циферблат.

Начиная с
$114,00

Турбинный расходомер TruFlo серии ProPulse

Универсальный корпус, точность ±1% полной шкалы, полностью пластиковый корпус из ПВДФ, ротор, сапфировые подшипники, отличная химическая стойкость.

Начиная с
495,00 долларов США
445,50 долларов США

Что такое импульсный выход в вспомогательном счетчике и его применение

Импульсные выходы используются в измерениях, когда прямое считывание показаний шкалы либо невозможно, либо экономически нецелесообразно, и целью является дистанционное считывание показаний счетчика.

Импульсный выход счетчика представляет определенное количество расхода, проходящего через счетчик (счетчик газа, воды, тепла или электроэнергии). Самый простой и наиболее распространенный тип импульса — это импульс, генерируемый механическим контактом, который либо замыкается, либо размыкается при каждом повороте сенсорного колеса. Поскольку один импульс равен одному обороту колеса, один импульс эквивалентен количеству потока, вызвавшему этот поворот колеса датчика, подобно повороту циферблата перед счетчиком.

Поскольку колесики датчиков различаются в той же пропорции, что и размер измерителя, частота пульса также изменяется в той же пропорции. например:

Небольшой счетчик воды 3/4″ может выдавать импульс на каждые 10 литров (0,01 куб. м) или на каждый галлон, в то время как водомер большего размера 4″ может выдавать импульс на каждые 100 литров (0,10 куб. м) или на каждые десять галлонов.

Точно так же газовый счетчик среднего размера на 250 MBTU может выдавать импульс на каждые 2 кубических фута, а газовый счетчик на 800 MBTU может выдавать импульс на каждые 10 кубических футов.

Импульсы других типов генерируются полупроводниками (транзисторами) и могут быть представлены оптически или захвачены теми же регистраторами данных, что и механические импульсы. Эти электронные импульсы чаще всего имеют «открытый коллектор» или «открытый сток» 9.0003

Для полупроводниковых счетчиков; как счетчики электроэнергии, ультразвуковые счетчики воды и ультразвуковые счетчики тепловой энергии, проще обеспечить импульсный выход с открытым коллектором. Из-за скорости, с которой генерируются эти импульсы, разрешение увеличивается.

Например, счетчики электроэнергии могут генерировать импульс на каждые 10 Втч или эквивалент 100 импульсов на 1 кВтч потребляемой энергии.

Импульсы регистрируются в счетчике, называемом также регистратором импульсных данных, который накапливает количество импульсов и сохраняет их в памяти до тех пор, пока они не будут извлечены и переданы на считывающее устройство или блок сбора данных (DCU), где общее количество импульсов превышает период времени преобразуются в показания потребления, а затем могут быть переданы в облако, где информация о потреблении доступна удаленно.

Имея возможность считывать показания счетчиков удаленно, счетчики можно использовать для многих приложений, мониторинга энергии или потребления, сравнительного анализа потребления на разных объектах, составления отчетов, AMR или AMI, а также для системного контроля.

При использовании импульсного выхода рекомендуется проявлять особую осторожность при подключении кабеля импульсного выхода, отделяя канал импульсов от любого другого потенциального источника помех, используя экранированную пару, витые провода. При использовании беспроводных радиостанций для передачи подсчета импульсов всегда рекомендуется выполнять тест мощности сигнала перед развертыванием и осознавать, что любые изменения в окружающей среде повлияют на передачу сигнала. Когда счетчики с импульсным выходом используются для выставления счетов, всегда полезно выполнять двухгодичную сверку между общим счетом и накопленным значением на шкале счетчика, чтобы избежать больших расхождений, которые со временем могут появиться из-за низкого разрешения счетчика. импульсы, шум или другие помехи, которые могут повлиять на подсчет импульсов.

Несмотря на совершенствование технологий, все еще есть возможности для использования измерителей импульсного выхода благодаря их надежности, низкой стоимости и широкому выбору регистраторов данных и оптических считывателей импульсов на рынке.

Из-за высокого разрешения импульсов счетчиков электроэнергии их можно использовать для:

управления пиковым спросом

Пиковый спрос — это плата с более высокой стоимостью за кВтч. Этот спрос обычно возникает, когда потребности более значительны, например, в жаркие летние месяцы, когда арендаторы хотят включать кондиционеры на полную мощность, круглосуточно и без выходных, или в холодную зиму, когда обогреватели необходимы для обогрева.

Субсчетчики позволяют арендаторам или конечным пользователям избежать увеличения затрат, используя непиковые тарифы и предотвращая рост затрат. Коммунальные предприятия построили сети для поддержки максимального потребления; Увеличивая стоимость кВтч, потребляемых в определенные периоды, потребители будут сокращать их использование, что позволяет избежать перегрузки сети.
