Содержание

  • 1 Характеристика и назначение
  • 2 Устройство и особенности функционирования
  • 3 Виды датчиков циркуляции воды
    • 3.1 Лопастные
    • 3.2 Тепловые
    • 3.3 Поршневые
    • 3.4 Ультразвуковые
  • 4 Как выбрать датчик движения воды
  • 5 Схема подключения реле протока воды для насоса
    • 5.1 Как отрегулировать механизм
  • 6 Неполадки в работе механизма
  • 7 Заключение

Каждый владелец автономного водоснабжения стремится организовать бесперебойную и стабильную подачу. Для этого рекомендуется использовать дополнительные технические устройства, одним из которых считается датчик протока воды.

С помощью реле протока можно осуществлять контроль за сбоями, периодически происходящими в трубопроводной системе.

Характеристика и назначение

Реле протока воды (он же датчик) – это современный электромеханический прибор, который нужен для контроля за наличием либо отсутствием водного потока. Поточную жидкую среду передают трубопроводные, рукавные, шланговые и другие системы.

В быту могут возникать ситуации, которые угрожают аварией либо поломкой насосного оборудования. Эта проблема еще называется «сухой ход». Из – за него деформируются отдельные детали, происходит перегрев агрегата и двигатель может выйти из строя. Такие негативные последствия характерны как для поверхностных и погружных моделей.

Основные причины «сухого хода» насосного оборудования:

  • неверный выбор модели насоса;
  • ошибки в монтаже;
  • нарушенная целостность водных труб;
  • низкий показатель давления и отсутствие контроля за ним;
  • загрязненность труб мусором.

Реле потока жидкости – это тип автоматического датчика, установка которого способна обезопасить оборудование от неприятных последствий, созданных нехваткой жидкости.

Устройство и особенности функционирования

Устройство представлено следующими составными частями:

Конструкция реле потока позволяет прибору выполнять его предназначение.

  • патрубком, через него в датчик попадает жидкость;
  • мембраной, что является составляющей внутренней стенки камеры реле;
  • герконовым выключателем, который обеспечивает смыкание и размыкание цепи электрического питания помпы;
  • двумя пружинами разного диаметра.

Реле протока жидкости имеет следующий принцип действия:

  1. Вода, которая поступает во внутреннюю камеру устройства, давит на мембрану и смещает ее.
  2. Магнит, который расположен на обратной стороне мембраны, во время перемещения направляется к переключателю. От этого возникает замыкание контактов и насос выключается.
  3. При падении водного давления мембрана возвращается на исходную позицию. За счет этого магнит отходит от выключателя и тем самым размыкает контакты. Все это способствует отключению насосного оборудования.

Виды датчиков циркуляции воды

Реле расхода воды может иметь несколько разновидностей, в зависимости от характера использования и характеристик. Согласно разновидности чувствительного элемента выделяют такие типы устройства:

Реле с датчиком Холла Герконовое реле

  1. Имеющие датчик Холла. Такие приспособления способны сигнализировать о поступлении водного потока и его скорости.
  2. Герконовые. Такая деталь герметично располагается в кожухе из пластмассы. При увеличении силы давления магнит начинает смещаться и оказывать воздействие на геркон.

Лопастные

За счет высокой износостойкости и отсутствии необходимости в обслуживании лопастные реле используют практически повсеместно.

Принцип работы таких реле протока для насоса основывается на передвижении лопасти, которая в свою очередь замыкает контакты в случае присутствия потока. При отсутствии водотока лопасти размыкают контакты.

К положительным сторонам использования лопастных реле можно отнести такие:

  • отсутствие воздействия на давление подачи жидкости;
  • оперативную реакцию на смену потока;
  • непрерывность функционирования;
  • простоту использования;
  • универсальность;
  • стойкость к обратному потоку;
  • использование в трубопроводах разного диаметра;
  • доступную стоимость.

Тепловые

Тепловой регулятор протока воды не может использоваться для агрессивного состава с нестабильным потоком. Он подключает нагревающий элемент с термодатчиком, а также термоизмеритель вещества, которое проходит контроль. Прибор нашел свое применение в водных, отопительных, канализационных, холодильных системах.

Поршневые

Поршневое реле контролирует наличие и отсутствие воды в системе, а также контролирует этот процесс. Работа механизма основана на наличии вмонтированного поршня. Из – за давления воды контакты замыкаются, и это заставляет механизм сработать. Этот вид реле протока воды для насоса применяется в сферах с высоким давлением.

Основой работы автоматического датчика является смещение магнитного поршня, на который влияет напор воды в трубопроводе. В результате происходит замыкание контактов. Если в трубах жидкая среда не движется, то поршень возвращается на исходную позицию и размыкает контакты.

Ультразвуковые

Такие клапаны протока воды работают за счет акустического эффекта. Он возникает во время передачи ультразвукового импульса через водный проток. Основными преимуществами электромеханического прибора считается бесконтактность, возможность осуществлять контроль за потоком и температурой среды, а также широкий диапазон измерений.

Как выбрать датчик движения воды

Чтобы правильно выбрать оборудование для контроля за силой водного потока, нужно брать во внимание характеристики товара.

Обратить внимание при выборе стоит на диапазон рабочих температур и показателей давления. Также следует учитывать посадочные отверстия, особенности резьбы, класс защиты и особенности использования. Не менее важной характеристикой считается материал изготовления прибора.

Покупать лучше прочное и качественное устройство, которое сможет выдержать высокую нагрузку. Показатель давления реле должен полностью соответствовать мощности установленной помпы. От этого напрямую зависит характер водного потока, который циркулирует по трубопроводу.

Одним из самых важных критериев при выборе датчика считается характер климатических условий, в которых может использоваться прибор. К ним относят влажность воздуха и температуру окружающей среды, которые нужно обеспечить механизму для его нормального функционирования.

Схема подключения реле протока воды для насоса

От правильности подключения напрямую зависит эффективность функционирования реле протока воды. Монтаж такого механизма должен осуществляться исключительно на горизонтальной поверхности. Мастер также должен контролировать, чтобы мембрана датчика располагалась вертикально.

Установка электромеханического прибора предполагает фиксацию резьбовой муфты к сливной части водопровода. Дистанция от  механизма до трубы должна быть более 5,5 сантиметра.

На корпусе заводского оборудования можно увидеть стрелку. Она указывает правильное направление движения воды. Поэтому при монтаже реле на трубопровод стоит контролировать совпадение стрелы и направления потока жидкости.

Как отрегулировать механизм

Реле протока воды для насоса реализуют уже с настроенными параметрами. Однако потребителям время от времени приходится самостоятельно регулировать механизм.

Для регулировки предусмотрены специальные болты, ими снижают или увеличивают сжатие пружин и тем самым выставляют показатель давления, при котором реле будет срабатывать.

Реле протока жидкости регулируют по следующей схеме:

  • сливают воду из системы и убеждаются в нулевом показателе давления;
  • включают водой, после чего система должна наполняться жидкостью;
  • во время отключения насоса, которое произойдет после реакции датчика, фиксируют показатель давления;
  • повторно сливают воду из системы и фиксируют значение давления, при котором помпа включится;
  • крышку снимают и с помощью болта регулируют сжатие большой пружины;
  • после еще одного заполнения системы жидкостью, воду начинают сливать и проверять правильность регуляции датчика;
  • в случае неправильной регулировки вышеописанные действия повторяют;
  • сжатием меньшей пружины выставляют максимальное давление, при котором помпа будет отключаться;
  • после регулировки небольшой пружины снова проверяют правильность выполнения работы.

Неполадки в работе механизма

Во время длительного использования реле протока для насоса могут возникнуть технические неполадки:

  1. Механизм начинает заклинивать. Чтобы избавится от проблемы, снимают датчик и чистят его от мусора.
  2. Выходит из строя герконовый элемент. В этом случае нужно заменить элемент на новый.

Заключение

Установка реле потока жидкости – это необходима процедура, благодаря которой можно упростить использование насосного оборудования, а также продлить срок его службы. В случае самостоятельного выполнения работы требуется строго придерживаться инструкции.

Установить датчик протока можно и своими силами.

Где в быту пользуются реле протока воды?

В бытовой сфере это оборудование нашло свое применение в котлах и насосах, автономных системах водообеспечения.

Как монтируется лопастное реле?

Датчик устанавливается в одной точке из двух: на входе в помпу либо в клапан.

Какие устройства можно отнести к самым надежным?

По мнению специалистов, хорошей надежностью и долговечностью характеризуются латунные, алюминиевые и стальные датчики.

Как часто нужно проверять и регулировать работу реле водного потока?

Чтобы система водоснабжения работала без перебоев, профессионалы советую раз на год проверять и регулировать датчики.

Датчики реле потока

Реле потока ДР-П-02-25

Прибор для контроля потока неагрессивных жидкостей через трубопровод

  • Минимальная скорость потока для срабатывания: 18 л/мин

  • Максимальное давление рабочей среды: 1 МПа

  • Температура рабочей среды: 1…100°С

  • Реле: ~8 А, 220 В

  • Присоединение: G1″

  • Монтажное положение: вертикальное

  • Материал штуцера: латунь

  • Защита: IP55

Реле потока ДР-П-50-20

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Реле: =1 А, 110 В

  • Присоединение: G¾»

  • Монтажное положение: вертикальное

  • Материал: пластик

Реле потока ДР-П-01-25

Прибор для контроля потока неагрессивных жидкостей через трубопровод

  • Минимальная скорость потока для срабатывания: 18 л/мин

  • Максимальное давление рабочей среды: 1 МПа

  • Температура рабочей среды: 1. ..100°С

  • Реле: ~8 А, 220 В

  • Присоединение: G1″

  • Монтажное положение: вертикальное

  • Материал штуцера: латунь

  • Защита: IP33

Реле потока ДР-П-03

Прибор для контроля потока неагрессивных жидкостей через трубопровод

  • Минимальная скорость потока для срабатывания: 10 л/мин

  • Максимальное давление рабочей среды: 2 МПа

  • Температура рабочей среды: 1…100°С

  • Реле: ~15 А, 220 В

  • Присоединение: G½», G¾»

  • Монтажное положение: вертикальное

  • Материал штуцера: латунь

  • Защита: IP33

Реле потока ДР-П-32-25

Прибор для контроля потока неагрессивных жидкостей через трубопровод

  • Минимальная скорость потока для срабатывания: 18 л/мин

  • Максимальное давление рабочей среды: 1 МПа

  • Температура рабочей среды: 1. ..100°С

  • Реле: ~8 А, 220 В

  • Присоединение: G1″

  • Монтажное положение: вертикальное

  • Материал штуцера: нержавеющая сталь

  • Защита: IP55

Реле потока ДР-П-34

Прибор для контроля потока неагрессивных жидкостей через трубопровод

  • Минимальная скорость потока для срабатывания: 10 л/мин

  • Максимальное давление рабочей среды: 1,6 МПа

  • Температура рабочей среды: −25…125°С

  • Реле: ~8 А, 220 В; ~10 А, 110 В

  • Присоединение: K½», K¾»

  • Монтажное положение: вертикальное

  • Материал штуцера: нержавеющая сталь

  • Защита: IP55

Реле потока ДР-ПП-01-15/20

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 5…7 л/мин

  • Максимальное давление рабочей среды: 1,5 МПа

  • Температура эксплуатации: 1. ..125°С

  • Реле: ~1 А, 220 В

  • Присоединение: G½»; G¾»

  • Материал: латунь

  • Защита: IP55

Реле потока ДР-ПП-02-15/20

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 10…12 л/мин

  • Максимальное давление рабочей среды: 0,5 МПа

  • Температура рабочей среды: 1…125°С

  • Реле: =0,5 А, 220 В

  • Присоединение: G½»; G¾»

  • Монтажное положение: универсальное

  • Материал: латунь

  • Защита: IP55

Реле потока ДР-ПП-03-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1 л/мин

  • Максимальное давление рабочей среды: 1,5 МПа

  • Температура эксплуатации: −40…180°С

  • Реле: =0,5 А, 220 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: латунь

  • Защита: IP55

Реле потока ДР-ПП-03-20

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 3 л/мин

  • Максимальное давление рабочей среды: 1,5 МПа

  • Температура эксплуатации: −40…180°С

  • Реле: =0,5 А, 220 В

  • Присоединение: G¾»

  • Монтажное положение: вертикальное

  • Материал: латунь

  • Защита: IP55

Реле потока ДР-ПП-04-50

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 16 л/мин

  • Максимальное давление рабочей среды: 2,5 МПа

  • Температура эксплуатации: −30…150°С

  • Реле: =0,5 А, 220 В

  • Присоединение: G2″

  • Монтажное положение: горизонтальное

  • Материал: латунь

  • Защита: IP55

Реле потока ДР-ПП-05-32

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 16 л/мин

  • Максимальное давление рабочей среды: 1,5 МПа

  • Температура эксплуатации: −40…120°С

  • Реле: =0,5 А, 220 В

  • Присоединение: G1¼»

  • Монтажное положение: горизонтальное

  • Материал: латунь

  • Защита: IP55

Реле потока ДР-ПП-07-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −10. ..80°C

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: латунь

  • Защита: IP55

Реле потока ДР-ПП-06-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −10…80°C

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: никелированная медь

  • Защита: IP55

Реле потока ДР-ПП-08-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −10. ..80°C

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: никелированная медь

  • Защита: IP55

Реле потока ДР-ПП-31-06

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 0,5 л/мин

  • Максимальное давление рабочей среды: 1 МПа

  • Температура рабочей среды: 1…100°С

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G¼»

  • Монтажное положение: универсальное

  • Материал: нержавеющая сталь

  • Защита: IP55

Реле потока ДР-ПП-31-20

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 0,75 л/мин

  • Максимальное давление рабочей среды: 0,65 МПа

  • Температура рабочей среды: 1…100°С

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G½», G¾»

  • Монтажное положение: универсальное

  • Материал: нержавеющая сталь

  • Защита: IP55

Реле потока ДР-ПП-51-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1 л/мин

  • Максимальное давление рабочей среды: 1 МПа

  • Температура рабочей среды: 1…80°С

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G½»

  • Монтажное положение: универсальное

  • Материал: пластик

  • Защита: IP55

Реле потока ДР-ПП-31-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 0,75 л/мин

  • Максимальное давление рабочей среды: 1,5 МПа

  • Температура рабочей среды: 1…100°С

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G½»

  • Монтажное положение: универсальное

  • Материал: нержавеющая сталь

  • Защита: IP55

Реле потока ДР-ПП-32-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 0,75 л/мин

  • Максимальное давление рабочей среды: 1,5 МПа

  • Температура рабочей среды: 1…100°С

  • Реле: ≅0,5 А, 100 В

  • Присоединение: G½»

  • Монтажное положение: универсальное

  • Материал: нержавеющая сталь

  • Защита: IP55

Реле потока ДР-ПП-52-20

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40. ..125°C

  • Реле: =1 А, 220 В

  • Присоединение: G¾»

  • Монтажное положение: вертикальное

  • Материал: пластик

  • Защита: IP55

Реле потока ДР-ПП-53-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40…125°C

  • Реле: =1 А, 220 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: пластик

  • Защита: IP55

Реле потока ДР-ПП-54-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40. ..125°C

  • Реле: =1 А, 220 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: пластик

  • Защита: IP55

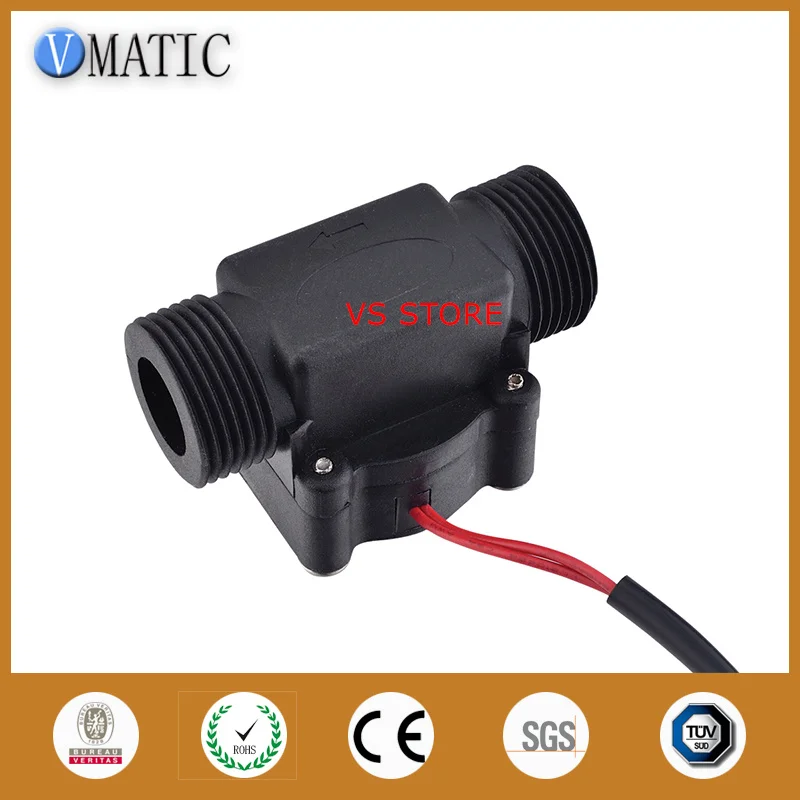

Датчик расхода с импульсным выходом ДРУ-ПП-91-15

Прибор для измерения потока воды через трубопровод

  • Минимальный расход: 1 л/мин

  • Импульсный выход: 480 имп./л

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40…125°C

  • Присоединение: G½»

  • Монтажное положение: универсальное

  • Материал: пластик

  • Защита: IP55

Реле потока ДР-ПП-55-15

Прибор для контроля потока воды через трубопровод, а также для управления исполнительными устройствами с целью защиты различного оборудования от слабого или отсутствующего потока

  • Минимальная скорость потока для срабатывания: 1,5 л/мин

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40. ..125°C

  • Реле: =1 А, 220 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: пластик

  • Защита: IP55

Датчик расхода ДРУ-ПП-92-15

Прибор для измерения потока воды через трубопровод

  • Минимальный расход: 1 л/мин

  • Импульсный выход: 700 имп./л

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40…125°C

  • Присоединение: G½», штуцер 19 мм

  • Монтажное положение: универсальное

  • Материал: пластик

  • Защита: IP55

Датчик расхода ДРУ-ПП-93-15

Прибор для измерения потока воды через трубопровод

  • Минимальный расход: 1 л/мин

  • Импульсный выход: 480 имп.

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40…125°C

  • Присоединение: G½», М20×1,5

  • Монтажное положение: универсальное

  • Материал: пластик, никелированная латунь

  • Защита: IP55

Датчик расхода ДРУ-ПП-94-10

Прибор для измерения потока воды через трубопровод

  • Минимальный расход: 1 л/мин

  • Импульсный выход: 1500 имп./л

  • Максимальное давление рабочей среды: 1,75 МПа

  • Температура рабочей среды: −40…125°C

  • Присоединение: 2 штуцера  ∅10 мм

  • Монтажное положение: универсальное

  • Материал: пластик

  • Защита: IP55

Датчик потока SI6000

  • Применение: область гигиены

  • Электрическое исполнение: DC PNP

  • Выход: программируемый выход NO/NC

  • Длина зонда: 55 мм

  • Рабочее напряжение: =19. ..36 В

  • Принцип действия: калориметрический

  • Защита от: переполюсовки; перегрузки по току; короткого замыкания

Тепловой сигнализатор потока и уровня жидкости ThermoFH

Прибор для контроля потока жидкости

  • Максимальное давление рабочей среды: 1 МПа

  • Температура рабочей среды: 0…100°С

  • Реле: =150 мА, 250 В

  • Присоединение: G½»

  • Монтажное положение: вертикальное

  • Материал: латунь

Реле потока РПИ

Прибор для сигнализации о снижении расхода и визуального контроля наличия потока рабочей жидкости

Детектор потока воды Safe Signal 4 дюйма

Артикул:
РВД4
Номер детали производителя:
ВРД4

Отзывов пока нет

Написать рецензию

Детектор потока воды | Безопасный сигнал | 4 дюйма

209,50 долларов США

Детектор потока воды | Безопасный сигнал | 4 дюйма

Инк. Налоги

Доп. Налог

Детектор потока воды | Безопасный сигнал | 4 дюйма

209,50 долларов США

  • Обзор
  • Характеристики
  • Отзывы

Обзор

Реле потока 4 дюйма (101,6 мм) предназначено для обнаружения срабатывания пожарных спринклеров и отправки сигнала тревоги на панель пожарной сигнализации и/или в местные пожарные органы, когда вода течет по трубопроводу пожарной системы. Этот датчик расхода воды серии WFDN размером 4 дюйма (101,6 мм), изготовленный компанией Safe Signal, мировым экспертом в области систем пожарной сигнализации, предназначен для внутреннего и наружного использования в коммерческих, жилых и промышленных системах на водной основе.

Это 4-дюймовое (101,6 мм) реле протока подходит для высоких и низких температур и устанавливается вертикально или горизонтально на трубопроводы от Спецификации 7 до Спецификации 40. Корпус класса NEMA 4 изолирует электрические компоненты и устойчив к коррозии, предоставляя монтажникам и инспекторы четко видят направление потока.

Встроенный таймер на каждом 4-дюймовом (101,6 мм) реле потока задерживает срабатывание сигнализации и снижает количество ложных срабатываний, вызванных скачками давления или скоплением воздуха. Выбор настройки задержки до 90 секунд легко повернуть диск таймера.

4-дюймовый (101,6 мм) Flow Switch включает в себя функции, которые упрощают установку и настройку в условиях низкой освещенности, включая высококонтрастную тампопечатную маркировку, вкладки таймера, устанавливаемые на ощупь, и выпуклые текстурированные надписи. Крышки тамперных переключателей (продаются отдельно) защелкиваются, а модели 4-дюймовых (101,6 мм) детекторов потока воды серии WFDN, внесенные в список UL, оснащены винтами с защитой от несанкционированного доступа, которые предотвращают несанкционированное проникновение.

Характеристики

Модель:

РВД4

Производитель:

Безопасный сигнал

Отзывы

Пока нет отзывов

    Что такое реле потока и как оно работает?

    Переключатель потока, как и все переключатели, представляет собой устройство, предназначенное для включения и отключения электрического тока в цепи. В промышленной системе реле расхода необходимо для контроля и управления расходом технологических сред, таких как пар, жидкости и газы. Реле потока помогает поддерживать безопасную и управляемую скорость потока, запуская действия в различных машинах в системе, чтобы обеспечить включение/выключение управления потоком технологической среды.

    Что такое поток?

    В промышленной обработке поток — это движение жидкостей, пара и газов через систему обработки. Измерение расхода используется для измерения объема текучей технологической среды, проходящей через определенную площадь поперечного сечения в единицу времени. Мониторинг измерений расхода имеет важное значение для контроля безопасного движения жидкости в промышленной системе. Мониторинг и контроль потока являются обязательным требованием для всех отраслей промышленности, где перерабатываются жидкие среды.

    Для чего используется реле потока?

    Как указывалось ранее, реле расхода используются для контроля и управления расходом жидкости в промышленной технологической системе. Автоматизированные промышленные системы, работающие с жидкими средами, в значительной степени зависят от реле потока, чтобы обеспечить безопасные и оптимальные скорости потока. Реле расхода реагирует на предварительно установленные уровни расхода и выполняет две функции при достижении этих уровней: а именно, замыкание контактов и включение определенной части оборудования или размыкание контактов и выключение определенной части оборудования.

    В чем разница между реле потока и датчиком потока?

    В то время как реле потока и датчики потока могут использоваться для контроля потока среды в системе, разница между реле потока и датчиком потока заключается в том, что датчик потока может только контролировать и отображать информацию – реле потока контролируют поток и отправляют сигналы отключения и запускают определенные действия машин внутри системы.

    Как работает переключатель потока?

    Сегодня на рынке представлено множество различных типов реле расхода, функционирующих по-разному, но общее у всех реле расхода заключается в том, что когда скорость потока достигает заданного значения реле, оно может либо открываться, либо закрываться. цепь, которая запускает действие: включение или выключение насоса или срабатывание сигнализации.

    Реле потока может быть либо нормально разомкнутым (НО), либо нормально замкнутым (НЗ). Это относится к состоянию переключателя по умолчанию. С НО переключателем цепь разомкнута (ВЫКЛ.) до тех пор, пока не сработает иное. С размыкающим выключателем цепь замыкается (ВКЛ.) до тех пор, пока не сработает иное.

    Типы реле потока

    При выборе реле потока для использования в промышленной системе важно, чтобы характеристики этого конкретного типа реле потока соответствовали критериям применения системы.

    Три самых популярных типа конструкции реле потока:

    Лопастные переключатели потока

    Реле расхода с лопастной конструкцией имеет шарнирную или подпружиненную лопасть, которая непосредственно контактирует со средой, протекающей по трубе. Лопасть удерживается в этом положении, когда среда течет с заданной скоростью (или заданным значением). Увеличение или уменьшение расхода сдвинет лопасть от заданного значения, которое, в свою очередь, активирует небольшой переключатель, запускающий указанное действие.

    Поршневые или челночные переключатели потока

    Поршневое (или челночное) реле расхода сконструировано таким образом, что свободно плавающий магнитный поршень реагирует на величину потока в трубе. Когда происходит увеличение или уменьшение расхода, движение поршня приводит в действие герметичный геркон, вызывая указанное действие.

    Твердотельные датчики расхода

    Твердотельные реле расхода работают по принципу теплопередачи. Реле потока с термодисперсией, представляющее собой особый тип твердотельного реле потока, состоит из двух датчиков температуры. Один датчик служит эталоном и измеряет температуру среды, в которую погружается реле протока. Второй датчик температуры размещен возле встроенного нагревательного элемента. По мере увеличения скорости потока среды она оказывает охлаждающее действие на нагретый датчик.
