Датчик проводимости Condumax CLS12

  • Кондуктивный датчик проводимости для высокотемпературных областей в энергетике

    Condumax CLS12 – надежный датчик электропроводности для циклов воды/пара силовых установок. Он оптимизирован для низких значений проводимости (даже в условиях очень высоких температур и давления) и обеспечивает защиту процессов от образования отложений и коррозии. Благодаря неприхотливости в обслуживании и простоте ввода в эксплуатацию (большой клеммный отсек) этот датчик является идеальным инструментом для сложных условий.

    Преимущества
    • Надежные и точные измерения даже в низком диапазоне проводимости
    • Оптимизирован для высокого давления и температуры до 160°C
    • Простая очистка благодаря корпусу из нержавеющей стали и съемному внешнему электроду
    • Надежная конструкция, обеспечивающая высокую прочность
    • Сертификат качества с указанием индивидуальной константы ячейки
    Область применения
    • Condumax CLS12 разработан для измерения проводимости в циклах вода/пар силовых установок: мониторинг конденсата, мониторинг питательной воды котла, контроль продувки котла
    • Датчик оптимизирован для низких значений проводимости даже в условиях очень высоких температур и давления.
    • Международные сертификаты взрывозащиты ATEX и FM.

    Заполнить опросный листОтправить заявку

    • Характеристики

    • Видео

    • Документация

    Описание

    Принцип измерения
    • Кондуктивный датчик проводимости
    Применение
    • Электростанции. Измерение проводимости конденсата и котловой питательной воды.
    Характеристики
    • 2х-электродная измерительная ячейка для высокотемпературных применения в чистой и сверхчистой воде.
    Диапазон измерения
    • k=0,01: 0-20 мкСм/см

    • k= 0,1: 0-200 мкСм/см
    Принцип измерения
    • Кондуктивный принцип измерения проводимости.

    • Полированные измерительные электроды из нержавеющей стали.
    Конструкция
    • Большие коаксиально расположенные электроды для больших скоростей протока среды через ячейку.
    Материал
    • Нержавеющая сталь 1.4571

    • Уплотнение PEEK / EPDM
    Габаритные размеры
    • Диаметр датчика: 25 мм

    • Длина датчика: 115 мм

    • Минимальная глубина погружения: 50 мм
    Рабочая температура
    • -30 … 160 °C (-22 … 320 °F)
    Рабочее давление
    • макс. 40 бар
    Датчик температуры
    • Встроенный датчик температуры Pt100
    Сертификаты на взрывозащиту
    • ATEX
    Подключение
    • Присоединение к процессу: G1″ и NPT1″
    Степень защиты
    • IP67
    Дополнительные сертификаты
    • Калибровочный сертификат
    Производитель, страна
    • Endress+Hauser Conducta GmbH+Co.KG, Германия

    Видео

    Принцип измерения электрической проводимости

    Документация

    Категория: Кондуктивные датчики проводимости
    Метка: Проводимость

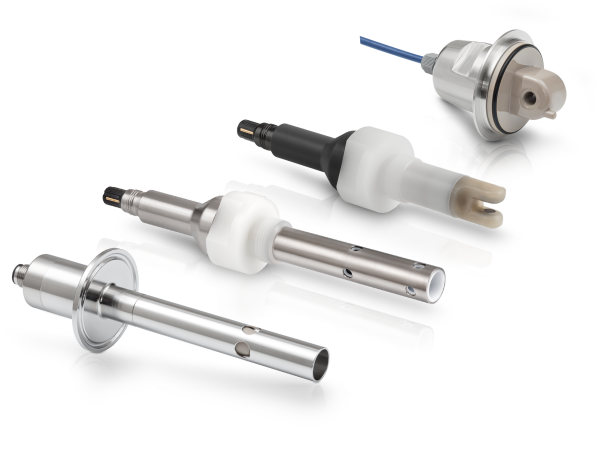

    Датчики и преобразователи проводимости для всех отраслей промышленности

    Продукты для высокоточного измерения проводимости во всех отраслях

    Во многих областях измерение проводимости имеет большое значение для управления процессами, мониторинга продуктов и воды, а также обнаружения утечек. Endress+Hauser предлагает надежные и точные приборы для всевозможных условий и областей измерения, например сверхчистой воды, циклов CIP, взрывоопасных зон или гигиенических процессов. Чтобы ознакомиться с широким модельным рядом кондуктивных и тороидальных датчиков проводимости, преобразователей и полезных инструментов калибровки, нажмите кнопку.

    Как выбрать датчик проводимости

    Датчики и преобразователи проводимости применяются во многих отраслях, например, пищевой, химической, фармацевтической промышленности, в биотехнологиях, электроэнергетике и водной отрасли. Выбор датчика зависит от области применения и диапазона проводимости. Для измерения низкой проводимости в чистой и сверхчистой воде применяются кондуктивные датчики. Тороидальные датчики используются в среде с высокой проводимостью (например, для молока, пива, щелочей, кислот, солевых растворов), а датчики с четырьмя электродами подходят для широкого диапазона измерения (например, для разделения фаз).

    Проводимость жидкости можно измерять при помощи индуктивного принципа измерения. В данном видео вы узнаете, как работает этот принцип.

    Измерение проводимости с помощью четырех электродов производится в широких диапазонах или при очень высокой концентрации ионов в жидкости. Предлагаемый видеоролик иллюстрирует принцип работы.

    Кондуктивное измерение: Принцип действия

    Кондуктивные зонды оснащены двумя электродами, которые располагаются напротив друг друга. На электроды подается напряжение переменного тока, за счет чего в среде создается ток. Сила тока зависит от количества свободных анионов и катионов, перемещающихся между двумя электродами, в среде. Чем выше содержание свободных анионов и катионов в жидкости, тем выше электрическая проводимость и электрический ток. Единица измерения проводимости — См/м.

    ©Endress+Hauser

    Четырехэлектродная схема измерения проводимости

    Высокая концентрация ионов в среде приводит к их взаимному отталкиванию и, таким образом, уменьшению тока. Этот эффект называют поляризационным. Он может повлиять на точность измерения кондуктивных зондов. В датчиках с четырьмя электродами два электрода обесточены и поэтому свободны от поляризационного эффекта. Они измеряют разность потенциалов в среде. Значение проводимости рассчитывается в подключенном преобразователе на основе измеренной разности потенциалов и тока.

    ©Endress+Hauser

    Тороидальное/индуктивное измерение

    Тороидальные зонды создаются с использованием передающей и приемной катушек и измеряют проводимость в несколько этапов:

    1. Генератор создает переменное магнитное поле в передающей катушке, которая индуцирует напряжение в среде.

    2. Катионы и анионы, находящиеся в среде, начинают двигаться, создавая переменный ток.

    3. Это индуцирует переменное магнитное поле и, таким образом, протекание тока в направлении приемной катушки.

    Сила тока и проводимость возрастает с увеличением количества свободных ионов в среде.

    ©Endress+Hauser

    Преимущества

    • Для обеспечения точности измерений Endress+Hauser предлагает калибровочные растворы и стандартные растворы для датчиков проводимости.

    • Точная константа ячейки датчиков проводимости определяется на заводе и подтверждена сертификатом.

    • Портфель датчиков и преобразователей Endress+Hauser охватывает все диапазоны измерения проводимости и распространенные присоединения к процессу.

    • Компактные приборы, состоящие из датчика и преобразователя проводимости, идеально подходят для пищевой промышленности и производства напитков.

    Загрузки

    • Измерение проводимости в промышленных процессах

      Руководство по подбору приборов измерения проводимости

      • Скачать

    Мы используем файлы cookie для хранения информации на вашем устройстве, что помогает нам оптимизировать и персонифицировать ваше взаимодействие с нами. Более подробную информацию о файлах cookie можно найти в
    политике конфиденциальности.

    • Принять и подтвердить все

    Датчики и преобразователи проводимости для всех отраслей промышленности

    Изделия для высокоточного измерения электропроводности во всех отраслях промышленности

    Во многих случаях электропроводность имеет решающее значение для управления технологическими процессами, мониторинга продукции, воды или обнаружения утечек. Мы предоставляем надежные и точные приборы для всех диапазонов измерений и условий, таких как сверхчистая вода, циклы безразборной мойки, взрывоопасные зоны или гигиенические процессы. Ознакомьтесь с нашим широким предложением кондуктивных и тороидальных датчиков проводимости, трансмиттеров и полезных калибровочных инструментов, нажав на кнопку ниже.

    Как выбрать датчики проводимости

    Датчики и преобразователи проводимости используются во многих отраслях промышленности, таких как производство продуктов питания и напитков, химическая промышленность, медико-биологические науки, фармацевтика, водоснабжение и энергетика. Выбор датчика зависит от области применения и диапазона проводимости. Для измерения низкой электропроводности в чистой и сверхчистой воде выбирайте кондуктивные датчики. Используйте тороидальные датчики в средах с высокой электропроводностью (например, молоко, пиво, щелочи, кислоты, рассол) и применяйте 4-электродные датчики там, где требуется широкий диапазон измерений (например, разделение фаз).

    Электропроводность жидкости можно измерить, используя кондуктивный или тороидальный принципы измерения. В этом видео показано, о чем идет речь и как работают эти принципы измерения.

    Измерение электропроводности с помощью четырех электродов подходит для широких диапазонов измерения или при очень высокой концентрации ионов в жидкости. В этом видео показано, как работает принцип измерения.

    Измерение проводимости с помощью кондуктивных датчиков

    Кондуктивные датчики имеют два электрода, расположенных напротив друг друга. На электроды подается переменное напряжение, которое генерирует ток в среде. Интенсивность тока зависит от количества свободных анионов и катионов среды, которые перемещаются между двумя электродами. Чем больше свободных анионов и катионов содержит жидкость, тем выше электропроводность и ток. Единицей проводимости является «Сименс на метр».

    ©Endress+Hauser

    Измерение проводимости с помощью кондуктивных 4-электродных датчиков

    Высокая концентрация ионов в среде приводит к взаимному отталкиванию ионов и, таким образом, к уменьшению тока — так называемый эффект поляризации. Это может повлиять на точность измерения проводящих зондов. 4-электродные датчики имеют два электрода, обесточенные и, следовательно, не подверженные влиянию эффекта поляризации. Они измеряют разность потенциалов в среде. Подключенный преобразователь использует измеренную разность потенциалов и ток для расчета значения проводимости.

    ©Endress+Hauser

    Измерение проводимости с помощью тороидальных/индуктивных датчиков

    Тороидальные датчики содержат передающую и приемную катушки и измеряют проводимость в несколько этапов:

    1. Генератор генерирует переменное магнитное поле в передающей катушке, которое индуцирует напряжение в среде.

    2. Катионы и анионы среды начинают двигаться, создавая переменный ток.

    3. Это индуцирует переменное магнитное поле и, следовательно, ток, протекающий в приемной катушке.

    Сила тока и проводимость увеличиваются с увеличением количества свободных ионов в среде.

    ©Endress+Hauser

    Преимущества

    • Мы предлагаем полезные решения для калибровки проводимости и стандарты калибровки проводимости для точных измерений.

    • Точная константа ячейки датчиков электропроводности измеряется и сертифицируется на заводе.

    • Ассортимент наших датчиков и трансмиттеров электропроводности охватывает все диапазоны измерения электропроводности и все распространенные технологические соединения.

    • Компактные устройства, состоящие из датчика электропроводности и трансмиттера, идеально подходят для пищевой промышленности и производства напитков.

    Загрузки

    • Измерение проводимости в промышленных процессах

      Руководство по выбору и техническому обслуживанию для различных отраслей промышленности и областей применения.

      • Скачать

    Мы используем файлы cookie для хранения информации на вашем устройстве, которая помогает нам настраивать и улучшать ваше взаимодействие с нами. Подробнее о файлах cookie можно узнать в
    политика конфиденциальности.

    • Принять и подтвердить все

    Датчик электропроводности ST-720 | Pyxis Lab, Inc.

    Интеллектуальный датчик проводимости высокого диапазона.

    Простой в использовании встроенный датчик для измерения проводимости (1–100 000 мкСм/см). Надежная конструкция для промышленной водоподготовки!

    974,00 $

    Количество встроенных датчиков электропроводности

    ST-720

    • Описание

    • Характеристики

    • Документы поддержки

    • Отзывы (0)

    Описание

    ST-720 — это встраиваемый датчик электропроводности промышленного класса с уникальной конструкцией, обеспечивающий значительно улучшенный диапазон, точность и стабильность, а также защиту от помех. Встроенный преобразователь поддерживает вывод как цифрового, так и аналогового сигнала, что упрощает установку, калибровку и эксплуатацию на месте. ST-720 содержит конфигурацию из 4 графитовых электродов со шкалой от 1 до 100 000 мкСм/см, что снижает склонность датчика к загрязнению и отложению. Этот датчик поддерживает точность проводимости и прецизионность без необходимости частых калибровок в пределах 1,5% мкСм/см.

    ST-720 содержит встроенный термометр сопротивления PT-100, обеспечивающий автоматическую температурную компенсацию. Уникальная плоская поверхность значительно упрощает очистку и калибровку сенсора. Датчик снабжен встроенным тройником ST-001 (формат 3/4 дюйма FNPT). Для работы под водой ST-720 также может быть установлен с погружным адаптером MA-102S. Кроме того, ST-720 предлагает два выходных сигнала 4–20 мА (температура и электропроводность) со встроенным преобразователем, а также цифровой выход RS-485 Modbus. Как и все датчики Pyxis Lab®, ST-720 можно диагностировать, очищать и калибровать в беспроводном формате при использовании с серией MA-WB или PowerPACK и приложением uPyxis®.
