Циркуляция горячей воды: что это такое, как организована в многоквартирном доме, схема для частного, что делать, если возникли неполадки

что это такое, как организована в многоквартирном доме, схема для частного, что делать, если возникли неполадки

Содержание

• Что это такое?
• Когда необходима?
• Естественное и принудительное циркулирование — в чем разница?
• Схема
  • В частном доме
  • В многоквартирном при теплоснабжении
    • Открытом
    • Закрытом
• Как организовать самостоятельно?
  • Через накопительный бойлер
  • Через бойлер косвенного нагрева
• Эксплуатация и режим работы
  • В своем доме
  • В многоквартирном
• Если движение приостановилось — что делать?
  • В частном
  • В МКД
• Заключение

Что это такое?

Организовать непрерывный подогрев воды обычными методами невозможно, поэтому используется простой и действенный способ — линию ГВС закольцовывают и запускают процесс циркуляции.

Поток выходит из бойлера, проходит по кругу и возвращается в нагревательную емкость.

Остается лишь настроить скорость перемещения, чтобы обеспечить подачу воды с нормативной температурой для всех абонентов линии.

Для передвижения используются циркуляционные насосы, хотя в небольших системах возможна естественная циркуляция.

Когда необходима?

Необходимость циркуляции возникает в протяженных линиях с большим количеством абонентов, например, в многоквартирных домах или общественных зданиях. В тупиковом трубопроводе вода быстро остынет.

Это явление ярко выражено в ночное время, когда водоразбор практически прекращается, и вода теряет тепловую энергию.

Запуск циркуляции позволяет:

1. постоянно обновлять поток в трубах,
2. подогревать остывшую воду для обеспечения нормативных значений.

В небольших системах водоснабжения одноэтажных частных домов циркуляция используется редко. Расстояние от водонагревателя до точек водоразбора сравнительно невелико, поэтому нецелесообразно тратиться на приобретение или установку насоса, собирать петлю, запускать процесс.

Проще пропустить немного воды, успевшей остыть, чтобы получить нормальный горячий поток.

В двухэтажных домах или коттеджах система циркуляции становится необходимостью.

Естественное и принудительное циркулирование — в чем разница?

Естественная построена на физическом процессе подъема нагретой воды вверх. Плотность горячей воды меньше, чем холодной, поэтому теплые слои вытесняются менее нагретыми слоями. Это явление происходит без участия человека, надо лишь создать условия для запуска процесса.

Однако, естественная циркуляция проходит нестабильно, без необходимого напора. Скорость перемещения слоев воды невелика, протолкнуть поток сквозь трубопровод она не может. Кроме того, регулировать естественный процесс практически невозможно, только запустить или остановить его.

Принудительная — это перемещение воды с помощью специального насосного оборудования. Процесс происходит равномерно, его можно регулировать, изменять параметры потока или останавливать по необходимости. Насос создает давление, позволяющее перемещать воду по разветвленной, протяженной системе.

Естественный процесс используется там, где достаточно медленного, малоэффективного перемешивания слоев воды с разной температурой. Как правило, она применяется в небольших системах водоснабжения частного дома, когда нужен лишь небольшой обмен слоев.

Для многоквартирных домов подходит только принудительная циркуляция, позволяющая поднимать водный поток до верхних этажей, производить эффективную замену остывшей воды.

Схема

Существуют разные схемы циркуляции, отличающиеся степенью сложности и точкой установки насоса. Наиболее эффективный и надежный вариант — сборка петли с выходом и возвратом в бойлер (прямой и обратной линиями).

Насос ставится на обратной линии, в точке с самой низкой температурой воды. Обычно, это участок перед входным патрубком нагревателя.

Есть другие варианты, где линии ГВС и ХВС соединяются в одну петлю. Остывшая горячая вода становится холодной, обратная линия подключается к кранам ХВС сантехники. Этот вариант нельзя использовать для систем с большим количеством абонентов. Рассмотрим типичные схемы для систем водоснабжения разного типа.

В частном доме

Система ГВС частного дома сравнительно невелика, длина трубопроводов заметно меньше, чем в МКД. Это позволяет использовать естественную тип циркуляции, которой достаточно для поддержания температуры в подающем участке трубы.

Степень нагрева обратной линии особого значения не имеет, только в отношении экономии топлива или электроэнергии, потраченных на подогрев воды в бойлере. Чем короче трубы, тем меньше расход энергоносителей. Использование циркуляционного насоса в данном случае не имеет смысла.

Если дом большой, или воду приходится подавать в несколько помещений (например, в дом, баню и вспомогательные постройки), использование циркуляционного насоса становится необходимостью. В таких случаях делают полноценные системы ГВС с прямой и обратной линиями и насосным оборудованием.

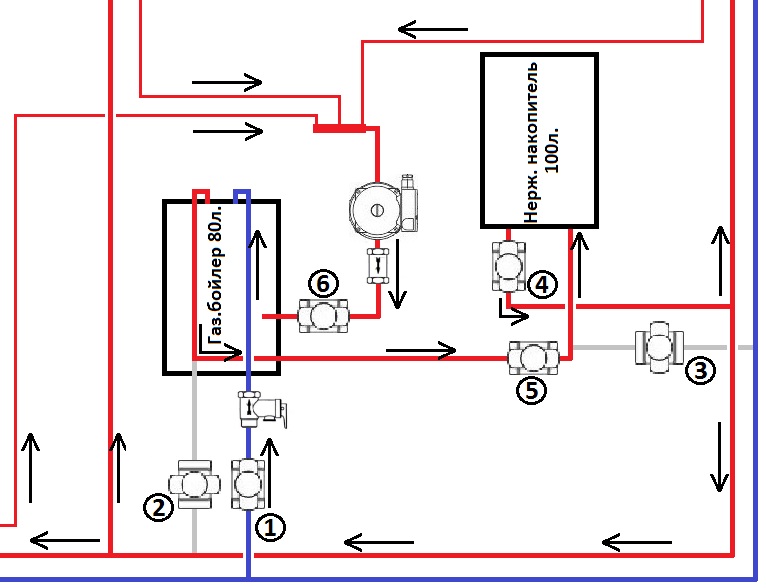

Схема циркуляции горячей воды в частном доме:

В многоквартирном при теплоснабжении

Подача горячей воды в многоквартирные дома производится путем местного нагрева холодного потока в бойлерах, установленных в подвале. Эта схема называется закрытой. Открытая схема подачи ГВС предполагает подключение к магистральному трубопроводу с горячей водой.

В настоящее время открытые схемы законодательно запрещены и используются только в некоторых старых кварталах, где монтаж бойлеров по каким-либо причинам невозможен.

Как правило, используется метод подачи ГВС через стояк, проходящий по всем квартирам, расположенным одна над другой и соединенный с другим стояком (или несколькими), по которым вода возвращается в бойлер.

Поскольку вода находится в постоянном движении, она не остывает, всем абонентам обеспечена нормативная подача горячей воды. Однако, часто стояк проходит по квартирам и возвращается в подвал как отдельный трубопровод. Это делается в многоэтажных домах, где обеспечить достаточный напор для нескольких стояков технически невыполнимо.

Открытом

При открытом теплоснабжении подача ГВС зависит от конструкции отопительной и водопроводной сетей. Обычно используется закольцованная схема подачи теплоносителя, из которой отбирают горячую воду.

Такая схема использовалась ранее, но сегодня она считается неэффективной и расточительной.

Отбор воды из системы обогрева не позволяет использовать специальные добавки против накипи, создает неравномерное наполнение системы ЦО.

Серьезные недостатки стали причиной отказа от применения открытых схем, которые сохранились только в отдельных кварталах старой застройки.

Закрытом

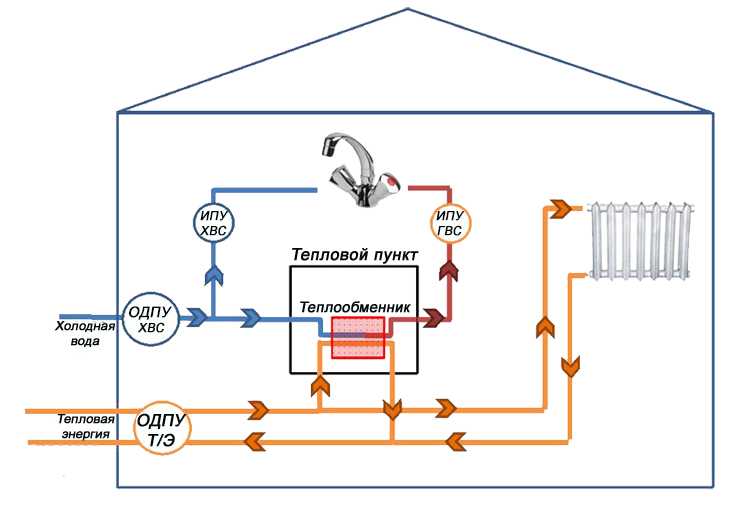

Закрытая система работает на холодной воде, которую нагревают в бойлере. Этот вариант позволяет создавать петлю из трубопровода ГВС и запускать циркуляцию, поддерживая нормативную температуру и стабильное давление.

Эта схема дает возможность:

• регулировать температурный режим;
• менять давление;
• настраивать параметры подачи воды в широких пределах.

Как организовать самостоятельно?

Схема циркуляции частного дома обычно создается самостоятельно, с учетом конфигурации помещений, количества точек водоразбора, ответвлений, дополнительных линий. Основная задача — постоянная работа полотенцесушителя, который устанавливают в разрыв линии ГВС.

Если вода остынет, прибор перестанет греть помещение и сушить полотенца, в ванной будет сыро и холодно.

Для построек среднего размера используют один розлив, но для коттеджей большой величины часто устанавливают несколько бойлеров с собственными системами. Рассмотрим наиболее распространенные варианты.

Через накопительный бойлер

Накопительный бойлер представляет собой емкость с утепленными стенками, где аккумулируется и выдается по необходимости горячая вода.

Система циркуляции для него не принципиальна, поскольку температура обратной линии будет ниже, чем в основном резервуаре. Это потребует подогрева или замены воды.

Если отказаться от циркуляции, вода в тупиковых линиях совсем остынет, режим подачи ГВС нарушится.

Поэтому, для организации перемещения потока, выполняют следующие действия:

• прямая линия ГВС проводится до всех потребителей и возвращается к накопителю;
• перед входом в емкость устанавливается циркуляционный насос;
• трубопровод подпитки от котла подключается либо отдельным входом, либо присоединяется к патрубку обратки через трехходовой кран.

Подпитка емкости производится только при падении давления в системе ГВС или при сильном понижении температуры. Для правильной работы такой системы необходим блок управления с системой датчиков, которые в непрерывном режиме будут давать информацию о состоянии потока.

Такая схема требует использования отдельного котла, не связанного с системой обогрева. Поэтому, она используется только в южных регионах.

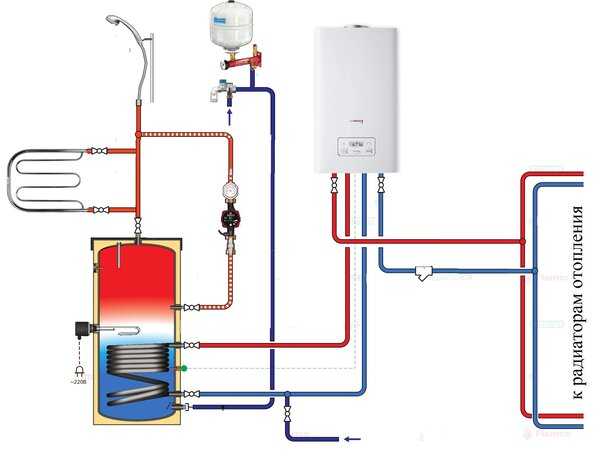

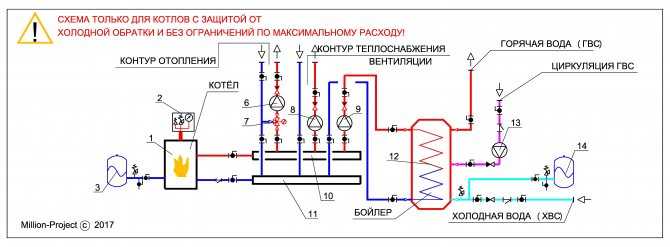

Через бойлер косвенного нагрева

Бойлер косвенного нагрева представляет собой нагреватель, где рабочим «органом» служит змеевик с горячим теплоносителем. Как правило, он встроен в систему отопления.

Горячий поток проходит через змеевик с достаточной скоростью, чтобы тепловой энергии оставалось достаточно для обогрева дома. При этом, линия ГВС всегда готова к выдаче воды нужной температуры. Циркуляция нужна только для того, чтобы исключить остывание воды в тупиковых линиях.

Порядок сборки:

1. Бойлер подключают к системе отопления. Для этого у него есть отдельная пара патрубков для подачи и выхода теплоносителя. Обычно, бойлер располагают рядом с котлом, чтобы получать теплоноситель с максимальной температурой.
2. Линию подачи ГВС закольцовывают и подключают через циркуляционный насос к бойлеру. Как правило, обратку присоединяют к дальней точке водоразбора и направляют к емкости по максимально прямому пути, чтобы не терять тепловую энергию.
3. Присоединяют трубопровод подпитки холодной водой. Он подает воду при понижении уровня в емкости. Команду на запуск дает поплавковый клапан.
4. Запускают циркуляцию и настраивают режим нагрева, изменяя скорость или объемы подачи теплоносителя в нагреватель.
5. Проверяют систему на работоспособность, устраняют обнаруженные недостатки.

Вариант циркуляции через бойлер косвенного нагрева считается самым эффективным и стабильным. В летнее время отопительный контур отключают, и котел работает только на подогрев емкости.

Эксплуатация и режим работы

Эксплуатация линий ГВС с циркуляцией требует периодической проверки состояния насосного оборудования, удаления воздушных пробок и прочих необходимых действий. Однако, если монтаж линии был выполнен правильно, проблем с воздушными пробками и трубопроводами не будет.

В своем доме

Система подачи ГВС частного дома полностью находится в ведении его владельца. Это позволяет ему производить ремонт без оглядки на УК или ТСЖ, но создает дополнительные заботы.

Основная задача состоит в наблюдении за состоянием циркуляционного насоса, поскольку выход его из строя станет причиной прекращения подачи горячей воды.

Кроме этого, приходится заботиться о работоспособности котельного оборудования и прочих элементов системы подачи воды.

В многоквартирном

От абонента никаких действий не требуется. Все заботы о состоянии систем и работе насосов производят специалисты УК.

Жителям МКД необходимо своевременно оповещать компанию о возникающих проблемах, соблюдать правила эксплуатации систем подачи воды и не устанавливать недозволенных элементов в линии ГВС.

Если движение приостановилось — что делать?

Несмотря на высокую эффективность работы, циркуляция в линиях ГВС иногда останавливается. Рассмотрим основные причины и способы решения проблемы.

В частном

Основная причина — выход из строя циркуляционного насоса. Решением проблемы станет ремонт или замена этого узла. Иногда причиной неисправности становится обычное отсутствие электропитания — обрыв провода или ложное срабатывание УЗО.

Вторая распространенная причина — завоздушивание трубопровода. В этом виновата неправильная сборка линии, где имеются вертикальные изгибы трубы.

В них понемногу накапливаются воздушные пузырьки, которые рано или поздно перекрывают все сечение и останавливают поток. Решение проблемы — установка крана Маевского.

В МКД

Прекращение циркуляции в системах ГВС многоквартирного дома практически всегда обусловлено выходом из строя циркуляционного насоса. При обнаружении проблемы, необходимо сразу обратиться в управляющую компанию, чтобы не затягивать ремонт.

Еще одна причина остановки циркуляции — неправильное подключение полотенцесушителя к стояку ГВС в одной из квартир.

Если на байпас установлен отсечной кран, появляется возможность остановки циркуляции и полное прекращение подачи горячей воды для всех абонентов, расположенных дальше по линии.

В этом вопросе поможет обращение в УК, а в сложных ситуациях приходится идти в суд.

Заключение

Циркуляция горячей воды является важной и полезной функцией, позволяющей экономить тепловую энергию и удешевить систему ГВС в целом. Она одинаково нужна в частном доме и в МКД, поскольку вода остывает в любой системе, независимо от ее конфигурации и степени сложности.

Для организации процесса необходим монтаж обратной линии и установка циркуляционного насоса. Это несколько усложняет эксплуатацию системы, но дает возможность получать ресурсы, соответствующие нормативным показателям.

Тепловые узлы, ремонты и летняя циркуляция — как они связаны

06. 06.2022

05:06

Кемеровская область

Скачать

После первого этапа гидравлических испытаний в Новокузнецке восстанавливается режим летней циркуляции, чтобы горячая вода доходила до квартир, не остывая. Отвечаем, почему не все дома пока чувствуют преимущества летнего режима работы тепловых сетей, который действует в контуре Кузнецкой ТЭЦ СГК.

• Теплоснабжение

• Новокузнецк

• Кузнецкая ТЭЦ

• Ремонты

• Тепловые сети

Предыдущая статья

Следующая статья

Эффективность режима летней циркуляции в каждом многоквартирном доме зависит от двух факторов.

Первый, внешний — это ремонты на теплосетях. Например, устранение дефектов после проведения гидравлических испытаний или плановые замены крупных участков теплотрасс.

Пока специалисты режут-варят один трубопровод, по второму жители получают горячую воду. Но уже не в режиме летней циркуляции, потому что для его работы нужно два трубопровода. Поэтому в таких домах ночью или в случаях, когда большинство жильцов уехали на дачи, оставшимся приходится сливать воду. Закономерность в этой ситуации прямая: чем меньше жители используют горячую воду, тем больше она остывает в трубах.

Как работает «летняя циркуляция»?

Система горячего водоснабжения летом с циркуляцией
Скачать

В межотопительный период горячая вода, как и зимой, по прямому трубопроводу от Кузнецкой ТЭЦ подается потребителям. А та вода, которую не разобрали, по обратному трубопроводу возвращается на электростанцию, подогревается и вновь подается в сеть. Вот и выходит, что жителям, даже при небольшом водоразборе, не приходится ее сливать, потому что они получают воду нормативной температуры. Кроме того, как правило, во время летней циркуляции уходит и проблема с запахом воды, который образуется из-за застаивания в трубах.



Замена 588 метров квартальной теплотрассы на улице Запорожской, рядом с домом №5
Скачать

Ремонты на теплосетях, текущие или капитальные, напрямую влияют на режим летней циркуляции горячей воды. К счастью, явление это временное, а устранение повреждений и замена трубопроводов позволят более спокойно войти в следующую зиму. Второй фактор, который отражается на летней циркуляции не меньше, чем ремонты на теплосетях — внутренний, и связан он с работой индивидуального теплового пункта. За правильную работу установленного в нем оборудования отвечают управляющие жилфондом организации. Специалисты СГК могут проводить осмотр и диагностику в нем только по заявке персонала УК или ТСЖ.

Константин Новиков

Начальник службы измерений, наладки и испытаний теплосетевого подразделения СГК в Новокузнецке

«По нашему опыту, мы нередко выявляем, к сожалению, что далеко не каждый тепловой узел подготовлен к летнему режиму работы. Основная проблема, не позволяющая горячей воде правильно циркулировать  — отсутствие перемычек, задвижек и дренажных устройств между подающим и обратным трубопроводами. Специалистам управляющих организаций, обнаружив нарушения в работе теплового узла, мы выдаем рекомендации по их устранению. При этом у нас нет полномочий требовать выполнения, но они есть у жителей, которые фактически являются заказчиками, а управляющие компании — исполнителями, и отвечают за качество всех работ в доме».

Если теплоузел в порядке, а дом не входит в границы ремонтного участка теплосетей, режим летней циркуляции в контуре Кузнецкой ТЭЦ действует с максимальной эффективностью. Уточнить информацию о ремонтах можно в управляющей компании, и там же можно потребовать провести наладку оборудования в тепловом узле, а

при необходимости пригласить специалистов теплосетевого подразделения СГК в Новокузнецке, чтобы решить проблемы вместе.

Понравилась наша статья? Поделитесь!

Следующая статья

Тип контента

Автор статьи:

Евгения Истомина

Все публикации автора

Правила использования материалов

Циркуляционный насос для горячей воды: что нужно знать перед покупкой

Попрощайтесь с ожиданием горячей воды.

Рециркуляционный насос горячей воды обеспечивает теплый душ по запросу.

Когда вы открываете кран, через какое время появляется горячая вода? Запуск его может привести к пустой трате денег и воды, не говоря уже о времени и терпении.

Одно решение гарантирует, что вам больше никогда не придется мыть руки в холодной воде: рециркуляционный насос для горячей воды. Эти удобные устройства меняют правила игры.

На этой странице

Что такое рециркуляционный насос для горячей воды?

Рециркуляционный насос для горячей воды крепится к водонагревателю. Он обеспечивает циркуляцию горячей воды по трубам, чтобы она всегда была под рукой у крана. Это доступно и не тратит воду. (Псс! Вот как сэкономить этой зимой на счетах за электроэнергию и воду.)

«Рециркуляционный насос стоит примерно столько же, сколько работа 25-ваттной лампочки», — говорит Умберто Гриччино, сантехник и консультант HouseGrail.

Многие системы включаются и выключаются автоматически, чтобы поддерживать температуру воды в заданном диапазоне. Другие работают по таймеру. Оба варианта потребляют меньше энергии, чем непрерывно работающая система.

Типы рециркуляционных насосов для горячей воды

Существует два основных типа. Требуется дополнительная водопроводная линия для отправки неиспользованной воды обратно в водонагреватель после того, как ее температура упадет ниже установленной. Другой возвращает неиспользованную нагретую воду через существующие трубы холодной воды.

Первый тип лучше всего подходит для нового строительства. Наряду с обычными линиями горячей и холодной воды сантехник устанавливает третью трубу для возврата неиспользованной горячей воды, обычно между водонагревателем и самым дальним прибором. Полная система, подобная этой, дорога и сложна для установки в существующем доме.

Второй тип, называемый системой комфорта, дешевле и намного проще для существующих домов, говорит Гриччино. Неиспользованная нагретая вода возвращается по трубам холодной воды. Поскольку для горячей и холодной воды используются одни и те же трубы, есть один существенный недостаток: для получения холодной воды требуется больше времени. Решить эту проблему может система с датчиком температуры.

Зачем приобретать рециркуляционный насос для горячей воды

По данным Национального совета по защите ресурсов (NRDC), исследования показывают, что «более 10 процентов всей горячей воды, потребляемой для душа в типичном доме на одну семью, тратится впустую в ожидании горячей воды». вода должна прибыть».

Большая часть воды в этих трубах когда-то нагревалась. Без рециркуляционного насоса он остается в трубах для охлаждения. Это много воды, энергии и денег на ветер.

Сколько денег реально экономит рециркуляционный насос горячей воды? Хотя это может спасти некоторых, это в основном для удобства. «За 12 месяцев они могут сэкономить вам примерно 120 долларов», — говорит Гриччино.

Циркуляционный насос относительно доступен по цене. Таким образом, даже если вы сэкономите менее 120 долларов, они все равно могут быстро окупиться. Сэкономленного времени может быть достаточно, чтобы оправдать первоначальные затраты, даже без значительного сокращения счетов за коммунальные услуги.

Чтобы сэкономить больше воды, используйте рециркуляционный насос для горячей воды вместе с водосберегающими приборами и приспособлениями. Унитаз с двойным смывом и эффективная насадка для душа значительно сокращают счета за коммунальные услуги.

Затраты на рециркуляционный насос горячей воды и рекомендации

Гриччино говорит, что рециркуляционный насос горячей воды стоит около 200 долларов, а многие системы комфорта можно установить своими руками. Если вам нужна новая сантехника, лучше обратиться к профессионалам.

Домашние мастера должны установить насос рядом с водонагревателем и источником питания, а сенсорный клапан — на самом дальнем от нагревателя приспособлении, говорит Гриччино. Перед началом работы выключите и слейте воду из водонагревателя. Если вы не уверены в своих способностях к сантехнике своими руками, обратитесь к профессионалу.

Системы рециркуляции горячей воды требуют минимального обслуживания. Следите и прислушивайтесь к утечкам или необычным звукам. Гриччино говорит, что если вы столкнетесь с проблемой, немедленно вызовите сантехника. За исключением каких-либо неисправностей, срок службы насоса должен составлять около 10 лет.

Циркуляционные контуры горячей воды — Хорошее домостроение

Мы все знакомы с долгим ожиданием: вы включаете кран с горячей водой и должны ждать полных две минуты, пока не прибудет горячая вода. Несколько факторов усугубили эту проблему в последние годы: наши дома стали больше, мы устанавливаем больше светильников и приборов, использующих горячую воду, а сантехнический кодекс предписывает трубы большего диаметра. В довершение всего, новые приспособления с низким расходом гарантируют, что время ожидания будет больше, чем когда-либо.

Если вы живете в компактном доме и водонагреватель находится в центре подвала, у вас может не возникнуть этой проблемы. Однако, если вы живете в вытянутом одноэтажном доме, а водонагреватель находится в пристроенном гараже, ваша ванная комната может находиться в 50 футах от водонагревателя, что в основном гарантирует долгое ожидание.

Сколько горячей воды теряется?

Джеймс Лутц, научный руководитель Национальной лаборатории Лоуренса в Беркли, заключает, что из-за проблемы длительного ожидания «около 20% общего потребления горячей воды в частных домах тратится впустую». Стоимость сбрасываемой воды и энергии, необходимой для ее нагрева, колеблется от 33 до 19 долларов.3 на домохозяйство в год; нижняя граница диапазона относится к семьям, которые не используют много горячей воды (особенно те, у которых есть водонагреватель на природном газе), а верхняя граница относится к семьям с интенсивным потреблением воды, использующим электрический водонагреватель.

Решение проблемы в существующем доме

Вы можете сократить время ожидания горячей воды несколькими способами. Первым делом нужно утеплить все трубы горячего водоснабжения. Второй шаг – уменьшить диаметр трубы от водонагревателя до арматуры. (Если это разрешено нормами, трубы диаметром 3/8 дюйма можно использовать для обслуживания одного туалета, а трубы диаметром 1/2 дюйма — для одного душа. Предупреждение, однако: если вы слишком сильно уменьшите размер трубы, скорость потока может пострадать.) Как отмечает Гэри Кляйн, консультант по энергетике и специалист по горячему водоснабжению, «по сравнению со временем, которое требуется горячей воде, чтобы добраться до 3/8 дюйма в диаметре. трубы при заданном расходе требуется примерно в 1-1/2 раза больше длины трубы диаметром 1/2 дюйма. труба, в три раза длиннее 3⁄4 дюйма в диаметре. трубы и в шесть раз длиннее в 1-дюймовом диаметре. трубка.»

Другим возможным решением является установка второго водонагревателя ближе к дальним приборам — либо большого независимого водонагревателя, либо небольшого буферного резервуара для работы с ограниченной нагрузкой до поступления воды из дальнего нагревателя. В последнем случае буферный бак обычно устанавливается последовательно с существующим водонагревателем.

Наконец, если вам не нравится мысль о двух водонагревателях, вы можете установить насос для циркуляции горячей воды от водонагревателя к наиболее удаленному устройству. Хотя это решение недешевое, хорошо спроектированная система циркуляции горячей воды сэкономит энергию, воду и сделает вашу жизнь немного удобнее.

Различные типы циркуляционных систем

В контуре горячего водоснабжения используется небольшой насос для циркуляции горячей воды между водонагревателем и удаленной ванной комнатой или кухней. Создать цикл довольно просто; однако сделать это таким образом, чтобы не тратить много энергии, немного сложнее.

Постоянно работающий насос явно расточительный. Насос потребляет много электроэнергии, а потери тепла из трубы увеличивают нагрузку на водонагреватель. (Вариант постоянно работающего насоса, термосифонная система, которая заставляет горячую воду течь по кругу без помощи насоса, почти так же плох.) Трудно предсказать, когда кому-то понадобится горячая вода, поэтому включение насоса таймер — простое и расточительное решение, а работа помпы на слишком много часов просто тратит энергию.

Единственный тип контура циркуляции горячей воды, который стоит рассмотреть, — это система с регулированием по потребности, в которой используется насос, активируемый выключателем рядом с прибором с наибольшим временем ожидания. Системы управления спросом были разработаны компанией ACT Metlund, которая продает необходимые насосы (так называемые насосы D’Mand) и предоставляет лицензии другим компаниям (включая Taco и Uponor) на продажу комплектов D’Mand. Стоимость такого комплекта составляет около 520 долларов.

Помпа D’Mand обычно устанавливается в тумбе под туалетным столиком. Требуемый переключатель (входит в комплект) представляет собой кнопочный переключатель, который активирует электронное управление, которое включает насос. В большинстве модифицированных установок насос использует линию подачи холодной воды в качестве линии возврата к водонагревателю. В комплект D’Mand входит обратный клапан для предотвращения случайного термосифонирования, а также датчик температуры на линии горячей воды. Как только этот датчик обнаруживает, что горячая вода прибыла в конец контура, электронное управление отключает насос. В большинстве домов насос работает всего от 20 до 45 секунд за одну затяжку. Также можно управлять помпой D’Mand с помощью датчика движения; однако этот подход является несколько расточительным, поскольку насос будет включаться каждый раз, когда кто-то входит в ванную, независимо от того, нужна ли этому человеку горячая вода. Если в доме более одного санузла, удаленного от водонагревателя, можно установить в каждом санузле отдельные выключатели, чтобы каждый выключатель управлял одним и тем же насосом.

В новых домах предусмотрена выделенная обратная линия

В новом доме система циркуляции горячей воды обычно включает выделенную обратную линию, соединяющую самый удаленный прибор с насосом рядом с водонагревателем. Еще лучше: убедите своего дизайнера создать сантехнический узел, который сгруппирует все ванные комнаты дома рядом с кухней, и установите самодельные трубы PEX, подключенные к центральному коллектору. Если вы будете следовать этим принципам проектирования, вам не понадобится циркуляционный насос.

Модернизация происходит в туалете

Циркуляционная система горячего водоснабжения с регулируемым насосом позволяет экономить воду и энергию. Эти системы лучше всего работают в старых домах с магистральной сантехникой. В модернизированных установках циркуляционный насос использует линию подачи холодной воды в качестве временной линии возврата горячей воды.

Магистральная или внутренняя линия снабжения?

Водопроводные трубы в большинстве старых домов имеют магистральную, а не домашнюю разводку. В магистрально-отводной системе магистральная труба большого диаметра проходит от водонагревателя до удаленного санузла. В этот момент отходят более мелкие трубы, которые обслуживают туалет, душ и (возможно) стиральную машину.

По сравнению с домашней системой, то есть системой с отдельными холодными и горячими линиями, соединяющими каждый прибор с центральным коллектором рядом с водонагревателем, магистральная система имеет как преимущества, так и недостатки. Один недостаток: ствол большого диаметра гарантирует, что вам придется долго ждать горячей воды. Одно преимущество: если вам нужно установить насос D’Mand, один насос может обслуживать все приборы в удаленной ванной комнате.

Если в вашем доме домашняя планировка, вам, вероятно, не нужен насос D’Mand, потому что объем воды в трубке малого диаметра, которая питает один прибор, невелик, что сокращает время ожидания.

Советы по эффективному дизайну

Если вы проектируете новый дом, вам повезло. Соблюдайте следующие принципы, и вы, вероятно, сможете предотвратить ужасное долгое ожидание горячей воды.

• Если возможно, сгруппируйте кухню и все ванные комнаты рядом друг с другом, либо спиной к спине, либо друг над другом. Это создает сантехнический сердечник, который удерживает трубы короткими.
• Установите водонагреватель в центральном месте рядом с водопроводной трубой.
• Если ваш проект предусматривает удаленную ванную комнату от водонагревателя, рассмотрите возможность установки второго нагревателя для обслуживания удаленных приборов.
• Установить внутреннюю систему трубопроводов, соединенную с центральным коллектором. Коллектор должен располагаться рядом с водонагревателем.
• Изолируйте все трубы горячей воды.
