Содержание
особенности устройства и разновидности, ремонт
Вентиль для воды (или газа) используется в водопроводах (или газопроводах) в качестве запорно-регулирующего элемента, с помощью которого можно контролировать объемы перемещаемой среды (вплоть до полной остановки движения потока в трубопроводе).
Типы водопроводных вентилей
Причем указанные задачи можно решать с помощью вентилей разного типа. И в этой статье мы рассмотрим типы вентилей (водопроводных и газовых), способы их установки в систему и ремонтные работы, с помощью которых поддерживается работоспособность запорной арматуры.
Содержание
- Типы водопроводных вентилей
- Корпус, как основа конструкции
- Запорный элемент, как мерило функционализма
- Монтаж вентиля в систему: нюансы процесса
- Ремонт вентиля для воды
- Как происходит демонтаж
Типы водопроводных вентилей
Классификацию запорно-регулирующей арматуры можно выстроить по трем признакам:
- По форме корпуса.
- По типу запорной части вентиля.
- По схеме монтажа вентиля в систему.
И далее по тексту мы рассмотрим указанные способы классификации с проекцией на реально существующие вентили
Корпус, как основа конструкции
Угловой вентиль
Первый признак – форма корпуса – делит вентили на: угловые и прямоточные. Причем угловые корпуса предполагают регулировку потока встречным движением запорного элемента (пропускное отверстие изгибается под углом, переходя от штуцера к седлу вентиля). В прямоточных вентилях регулировка потока осуществляется поперечным перемещением пропускного элемента (седло вентиля расположено в границах пропускного отверстия).
При этом запорно-регулирующие вентили для воды, в большинстве случаев, производят только в угловых корпусах. А прямоточные корпуса используют в качестве основы конструкции лишь запорной арматуры.
Запорный элемент, как мерило функционализма
Второй признак – тип запорной части — делит вентили на: шаровые, клапанные и мембранные варианты.

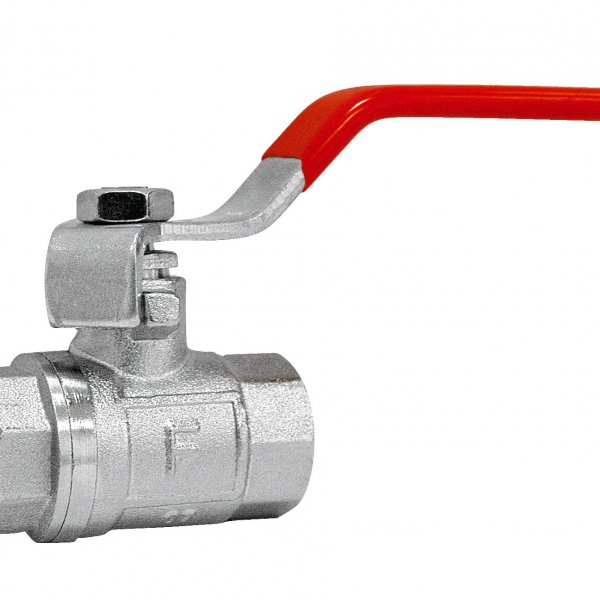

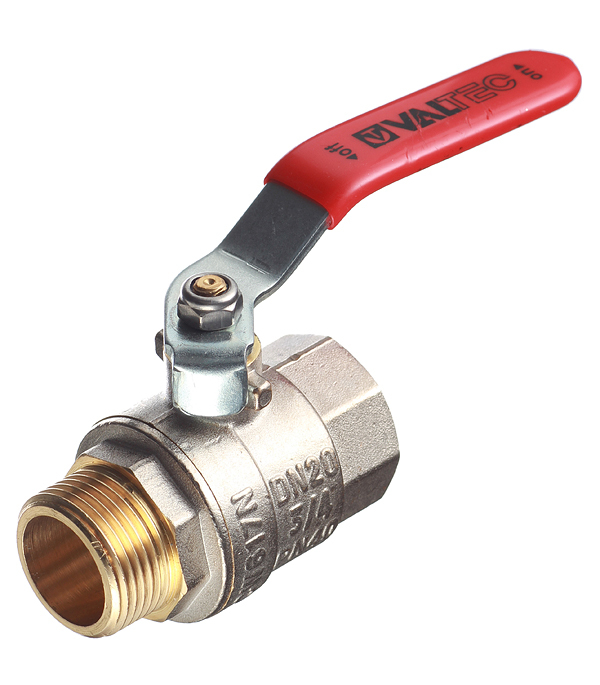

В первом случае сферический запорный элемент со сквозной перфорацией монтируется в прямоточный корпус. Совместив, поворотом рукояти, продольные оси пропускного отверстия и корпуса, можно открыть движение потока. Разворачивая пропускное отверстие в перпендикулярном направлении к оси корпуса, можно перекрыть его движение.
Необходимо отметить, что в большинстве случаев прямоточные вентили с шаровым затвором «работают» только как запорные элементы. Регулировка потока с помощью такой арматуры практически невозможна.
Устройство водопроводного вентиля
Клапанный водопроводный вентиль предполагает совершенно иную схему работы запорного элемента, который монтируется только в угловой корпус. В данном случае запор состоит из резьбового штока и клапана (поршня) диаметр которого совпадет с диаметром пропускного отверстия в корпусе. Ввинчивая резьбовой шток в посадочную гайку, можно добиться поступательного перемещения клапана в седле.
Причем в крайне верхнем положении клапана пропускная способность вентиля максимальна, а в нижнем положении – минимальна (точнее, отсутствует вовсе).
Подобно устройство вентиля для воды позволяет использовать это узел в роли и запорной, и регулирующей арматуры.
Причем особый вентиль игольчатый, запорный элемент которого выполнен в виде поршня со сточенной на конус головкой, способен регулировать пропускную способность в трубопроводах с давлением до 220 Бар.
Мембранный вариант монтируют в прямоточный корпус. Основа запорного элемента, в данном случае – эластичная трубка, которую можно пережать затвором гильотинного типа. Такие вентили используются в качестве регулирующего устройства трубопроводах сточных вод или система транспортирования вязких или сыпучих сред (песка, цемента, щебня и так далее). При этом эффективность мембранного вентиля в качестве запорного элемента крайне сомнительна. Ведь гильотинный затвор не может гарантировать 100-процентную герметичность.
Монтаж вентиля в систему: нюансы процесса
На схему монтажа вентилей влияют два фактора – тип материала корпуса и тип корпусной конструкции.
Соответственно, исходя из этого, существует два варианта монтажа – резьбовой и фланцевый.
Монтаж вентиля в водопроводную систему
Резьбовой монтаж практикуется на трубах диаметром от 6-8 до 60 миллиметров. При этом давление в системе может достигать десятков атмосфер. Правда, для таких трубопроводов нужен особый вентиль высокого давления. Тип корпуса, в данном случае, может быть и прямоточным, и угловым.
Угловые вентили под резьбу изготовляют из латуни или чугуна (методом литья). Впрочем, вентиль из латуни может быть и прямоточным. А вот чугунные вентили бывают только угловыми.
Резьбовое соединение запорной арматуры
Прямоточные вентили производятся из латуни и стали (конструкционной или нержавейки). Причем вентиль для воды из нержавеющей стали или латуни монтируется и в питьевых, и в технических трубопроводах. А запорно-регулирующие элементы из конструкционной стали (и чугуна) монтируют только в технические трубопроводы.
Технически процесс монтажа реализуется следующим образом: вентиль — стальной, чугунный или латунный — вкручивается в муфту, к противоположному торцу которой монтируют трубу с резьбовым сгоном.
Стыки уплотняют ФУМ или пенькой.
Возможен и такой вариант, когда в приемный торец арматуры вкручивают резьбовой сгон без муфты, но такой торец должен быть оборудован внутренней резьбой. То есть, в данном случае необходим особые вентили проходные муфтовые — для воды.
Фланцевый монтаж практикуется на трубах диаметром от 10 до 1600 миллиметров. Причем на фланцы монтируют, и угловые запорные элементы, и прямоточные вентили. Но корпуса такой арматуры должны быть оборудованы фланцем, габариты которого регламентирует особый ГОСТ 12820-80.
Сам процесс реализуется очень просто: на трубу наваривают фланец и совмещают его с фланцевой шайбой вентиля. Между двумя соседними шайбами устанавливают прокладку, а в перфорацию на шайбах устанавливают винты или болты с гайками, которые затягивают параллельно (на три-четыре оборота каждую гайку).
Ремонт вентиля для воды
Восстановление работоспособности вентиля осуществляется путем замены поврежденной части его конструкции.
В крайнем случае, вентиль можно заменить новым, не изношенным узлом аналогичного типа.
Поэтому процесс ремонта начинается с перекрытия участка трубопровода ниже и выше вентиля. В ином случае, после демонтажа вентиля (или частичной разборки его конструкции) на слесаря обрушится настоящий водопад. И такая ситуация, как минимум, неприятна, а если происходит замена вентиля горячей воды – то еще и опасна для здоровья сантехника.
Следующий шаг – демонтаж запорного элемента. Правда, это возможно лишь в том случае, если в системе стоит вентиль клапанного типа, запорный шток которого скрыт под крышкой. Запорный элемент шаровых вентилей скрыт внутри корпуса, и вынуть его можно только полного демонтажа запорно-регулирующего узла.
После демонтажа запорного элемента нужно внимательно осмотреть уплотнители. Если они износились, их заменяют новыми. После этого нужно осмотреть седло и корпус вентиля. Если на его стенках нет трещин, то можно приступать к сборке всего узла. Ведь деформированные уплотнители являются причиной протечек в девяти случаях или десяти.
Если корпус вентиля треснул, то сантехнику придется поменять весь узел. Ну а если обнаружены механические повреждения на запорном элементе, то замене подлежит только затвор вентиля.
Как происходит демонтаж
Разборка и сборка вентиля осуществляется с помощью рожковых или разводных (газовых) ключей. Прижимные гайки закручивают по часовой стрелке, а раскручивают – в обратном направлении. Контргайка у муфты демонтируется точно так же.
Демонтаж фланцевого соединения осуществляется постепенно. С фиксаторов (болтов) скручивают гайки только параллельно – по 3-4 витка на каждой. Вынимать фиксаторы можно только после демонтажа всех резьбовых пар.
После этого можно снять вентиль с трубы, приложим некоторое усилие к корпусу. Ведь фланцы могут «прикипеть» друг к другу.
Причем в процессе демонтажа категорически не рекомендуют использовать молоток – от удара может треснуть корпус не только хрупкого, чугунно, но и ковкого, латунного вентиля.
