В каждом современном доме должна быть горячая вода. Но не во все дома она поступает централизованно. И не все могут приобрести дорогостоящее оборудование, установить его и использовать процедуру нагрева. Помогут в этом нагревательные элементы. ТЭН с терморегулятором выполняет эту задачу. Оборудование позволяет нагревать и воздух. Можно встретить много отзывов об этом полезном устройстве. Подробности о нем представлены в статье.

Что это такое?

ТЭНом называют трубчатый электронагреватель. Это основная деталь водонагревателя, с помощью которого в резервуаре поддерживается нужная температура воды. Данный элемент преобразует электрическую энергию в тепловую. В итоге наблюдается нагрев воды приборы до определенной температуры, которую установил пользователь.

тэн с терморегулятором

Работа заключается в том, что терморегулятор с принятием электрического тока на клеммы пропускает его и передает на клеммы нагревателя. Спираль нагревается, отдает тепло на оболочку ТЭНа, который и выполняет нагрев воды. В приборе есть датчик, который измеряет температуру воды. После достижения определенного показателя ТЭН с терморегулятором отключается. После остывания он снова включается. Так устройство работает до отключения от сети. Эксперты советуют приобретать такой прибор в проверенных магазинах.

ТЭН «Аристон» с терморегулятором считается одним из лучших. Контакты нагревателя обработаны серебряным напылением, увеличивающим расчетную силу тока до 25 ампер. Этот показатель в других подобных устройствах не больше 18. ТЭН «Аристон» с терморегулятором быстро нагревает воду из-за хорошей теплоотдачи. Спираль из нихрома обладает высоким коэффициентом растяжения. Приборы простые в установке, они небольшие по весу и компактные по размерам.

Состав ТЭНа

ТЭН включает следующие детали:

Трубка, которая может быть медной, стальной, латунной, титановой. У всех видов разные эксплуатационные показатели. Следует выбирать устройство, устойчивое к коррозии. На стенках трубок должен быть защитный слой.

Спираль из проволоки, которая имеет большое удельное сопротивление.
Наполнитель, который не проводит электрический ток. Обычно применяется периклаз. Наполнитель служит для отделения спирали от трубки.
Контактный стержень является элементом подключения нагревателя к сети.
Изоляторы созданы из фарфора и находятся в торцах трубок.
Трубчатая оболочка.
Герметик.
Термодатчик, который регулирует температуру воды.

Виды терморегулятора

Это устройство бывает:

Стержневым. Находится в трубке на корпусе нагревателя.
Капиллярным. В трубке находится жидкость, объект которой зависит от воды.
Электронным. Реагирует на изменения температуры.

тэн аристон с терморегулятором

Также есть электромеханические терморегуляторы. Их работа зависит от свойства биометаллов. По функциям устройства бывают простыми, двухзонными и программируемыми. Судя по отзывам покупателей, наиболее часто покупаемыми являются электронные. Они удобны в эксплуатации и приемлемы по цене. Хотя часто выбор зависит от личных предпочтений.

Виды ТЭНов

ТЭН с терморегулятором может отличаться по:

Конструкции.
Методу монтажа.
Материалу.

водяной тэн с терморегулятором

Оборудование по форме может быть прямым и изогнутым. Эксперты советуют ориентироваться на дизайн помещения, где будет расположен такой прибор. По составу конструкции изделия бывают:

Трубочными. Это металлическая трубка с проводником. Внутри находится диэлектрический песок, который служит изолятором.
Закрытыми. Сухой находится в защитной колбе. В пространстве находится специальное масло или кварцевый песок. Эта модель не соприкасается с водой.

По методу монтажа ТЭН с терморегулятором бывает фланцевым с резьбой и гаечным. В изготовлении используются медь и нержавеющая сталь. В устройствах сухого вида применяется силикат магния, который служит для получения колбы.

Применение

Водяной ТЭН с терморегулятором используется для различных целей:

Отопление. Прибор устанавливается в батарею с помощью соединителя. Применять его для постоянного получения тепла не следует.

Нагрев воды.
Подача воды в душевые кабины, мойки, раковины. Для этих целей прибор устанавливается в готовую емкость.

Специалисты советуют применять оборудование по назначению, если хочется, чтобы оно прослужило долго. Правила его использования обычно указаны в инструкции.

Преимущества

Водяной ТЭН с терморегулятором обладает следующими достоинствами:

тэн с терморегулятором для отопления

Безопасность. Больше это относится к сухим ТЭНам. Исключено замыкание или удар током. Это обеспечивается благодаря конструкции, при которой не предполагается контакт с водой.
Длительный срок эксплуатации – свыше 15 лет. Главное - соблюдать правила использования.
Экономичность. Это связано с наличием термодатчика, регулирующего подачу электроэнергии.
Простота установки. ТЭН нужно установить в водонагреватель, который зафиксирован на кронштейнах. Потом все подключается к сети. На бойлере есть все нужные элементы управления.
В одном нагревателе можно использовать несколько термоэлектронагревателей.

Стойкость к механическим повреждениям.

Недостатки

ТЭН с терморегулятором для отопления имеет и минусы. Но следует учитывать вид оборудования. С перегоранием спирали выполнить ремонт ТЭНа не получится. При длительном использовании появляется накипь, которая влияет на теплоотдачу. Отзывы покупателей подтверждают наличие негативных сторон оборудования.

Жесткая вода уменьшает срок службы. Сухие типы оборудования не считаются универсальными. Их создают под конкретные виды бройлеров. Поэтому при ремонте его получится заменить только на аналогичный элемент. Эксперты советуют правильно пользоваться устройством, тогда не потребуется его ремонт и замена.

Что влияет на цену?

ТЭН для воды с терморегулятором отличается стоимостью в зависимости от его типа, модификации. Цена открытых устройств невысокая. Это более доступный источник тепла, особенно если корпус будет стальным.

тэн для радиатора с терморегулятором

Доступны по стоимости сухие устройства, которые имеют незаполненную колбу. ТЭНы, имеющие кварцевые наполнители, считаются более дорогими. Следует учитывать, что от стоимости оборудование зависят и цены на сервисное обслуживание.

Выбор

Необходимо правильно выбрать ТЭН для радиатора с терморегулятором, а также для других целей. Обычно учитываются предназначение, количество используемой электроэнергии, режим нагревания, вариант установки.

При покупке необходимо осмотреть корпус устройства. Медные приборы с латунным основанием дороже, они имеют длительный срок службы по сравнению с нержавеющей сталью. Важно посмотреть на условные обозначения, указанные на корпусе. Если перед показателем напряжения в 220V указана буква «Р», то это свидетельствует о возможности использования воды и слабощелочных растворов.

электрические тэны с терморегулятором

Для бытового использования эксперты советуют применять электрические ТЭНы с терморегулятором с мощностью не более 2,5 кВт. Остальные устройства служат для просторных помещений. ТЭН с терморегулятором 2 кВт для дома будет самым подходящим. Обязательно должна быть термозащита. Следует учитывать, что из-за перепадов напряжения, жесткой воды работа прибора ухудшается. При обнаружении любой неисправности эксперты советуют заменить прибор.

fb.ru

модели с терморегулятором, их особенности и установка

Устройство тэна для нагрева воды В современном мире без горячей воды в доме не обойтись. Но к сожалению, не все могут получать горячую воду централизованно. А некоторые просто не могут себе позволить приобрести довольно-таки дорогое водное оборудование, установить определённые для этого трубы и запустить процессы нагрева и распределения тёплой воды. Но чтобы не лишать себя горячей воды, жители квартир или частных домов покупают различные нагревательные элементы. Исходя из рейтинга потребителей, покупка водонагревателя с тэном — эффективное и весьма доступное решение.

ТЭН — трубчатый электрический нагреватель, который преобразует электроэнергию в тепло. Его используют для нагрева жидкости, твёрдых и газообразных сред. Им можно нагревать даже воздух, хотя такой вариант редко используют. Тэны для нагрева воды играют одну из ключевых ролей в правильном функционировании водонагревателей и в их защите.

Устройство нагревателей воды

Как устроен тэн Конструкция водного нагревательного аппарата довольно простая: стальной корпус или из пластика, в нём размещён бак для воды из нержавеющей стали, а в баку установлены тэны .

По конструкции водяной тэн представляет собой спираль с оболочкою. Эта спираль заполняется и уплотняется диэлектрическим порошком со специальной набивкой, чаще всего это оксид магния. Поэтому срок эксплуатации зависит от устойчивости оболочки и от максимально выставленной температуры.

В современных нагревательных аппаратах обязательно устанавливают терморегуляторы — устройства , которые регулируют температуру, отключают нагрев или включают тэны , в зависимости от требуемой температуры.

Также терморегуляторы помогают существенно сэкономить, поскольку они не дают устройству впустую работать, когда достигнута необходимая температура, поэтому нагрев воду до определённого показателя, он отключается. Когда осуществляется совместная работа воды и электричества, то необходимо позаботится и о надёжной системе безопасности, которую обеспечивает терморегулятор. При возникновении неполадок или неисправностей он отключает систему нагрева.

В подобных водонагревательных элементах существует такой принцип работы: поток холодной воды проходит через трубу в спирали нагрева ( тена ) или через несколько таких спиралей, затем терморегулятором регулируется её температура и на выходе получается горячая вода.

Важные особенности

Тэн актуально применять в тех случаях, когда необходимо быстро нагреть комнату, требуется дополнительная система отопления или хочется уменьшить свои затраты.
Включать нагревательный тэн в сеть можно только тогда, когда он находится в воде. При опускании нагретой спирали в воду может произойти взрыв.
Главную опасность для тэнов и терморегуляторов представляют соли, растворившееся в воде. Это происходит за счёт электричества в процессе нагревания воды и гидролиза солей, что приводит к образованию осадков на поверхностях трубок, а часто соли взаимодействуют с материалами аппарата. Поэтому в приборе находится магниевый анод, который, постепенно растворяясь, защищает тэновое устройство.

На рынке можно приобрести и сухие тэны с терморегулятором. Их помещают в защитную колбу, они не взаимодействуют с водой, поэтому и служат намного дольше обычных нагревательных устройств.
Если имеются проблемы с качеством электропитания или с поставкой энергии, то лучше подключить стабилизатор или бесперебойник.
Монтаж нагревателя требует изучения электропроводки в доме и установки предела её мощности. Независимо от типа электрического водонагревателя, их максимальная мощность доходит до 3 кВт, но электрический кабель нужно рассчитать на большую нагрузку. Поэтому рекомендуют устанавливать отдельную силовую электролинию. При этом необходимо заземлить бойлер отдельным проводом.
Идеальный вариант подключения тэна вместе с терморегулятором — запитывать его через защитный автомат УЗО . При поломке тэна он отключит прибор с сети.

Следуя инструкциям по использовании и технике безопасности, конечно же, можно продлить срок эксплуатации, однако есть ещё факторы, которые нарушают работу прибора: процессы коррозии оболочки, её разрыв в результате сильного перегрева, частые перепады электрического напряжения, общая разгерметизация трубки.

Критерии выбора

Перед тем как приобрести простое, на первый взгляд, устройство можно запомнить некоторые моменты:

Гарантия на оборудование. При выборе тена нельзя пренебрегать гарантийными обязательствами, поскольку устройство обеспечивает нормальную и безопасную работу водонагревателя. Неправильная работа тэна выражается и в том, что водный аппарат, вероятно, будет постоянно отключаться и даже бить током.
Помнить о расходных материалах. Магниевый анод для защиты устройства следует менять раз хотя бы один раз в год. Поэтому при выборе нужно выбирать модели с легкодоступными расходными материалами.
Мощность. Следует учесть, что чем мощнее сам водонагреватель, тем мощнее должен быть тэн для воды. Мощность колеблется от 2—9 кВт.
Разновидность терморегулятора. Предпочтение отдают терморегуляторам с теплозащитной функцией.

Диапазон температуры. Когда человек знает, какую температуру он хочет достичь, тогда и нагревательный элемент следует подбирать из соответствующим показателем.

Длина тэна и трубка для терморегулятора играют важную роль в обеспечении хорошей мощности и скорости нагрева. Наиболее популярными являются водяные тэны мощностью в 2—5 кВт. Отдельно выделяют те тэны, которые устанавливают в проточных водонагревателях. Конструктивно в таких приборах не предусмотрены ёмкости для хранения воды, поэтому задача тэна — нагревать до необходимой температуры весь поток, проходящий через него.

Тэны с терморегулятором используют в быту и в разных сферах промышленности. Его, а также штуцер — крепёжный элемент изготавливают из различных металлов такие как, углеродистая и нержавеющая сталь, латунь, медь.

Всё чаще нагревательный тэн становится незаменимым элементом для получения тёплой воды. А его применение вместе с терморегулятором позволит существенно снизить затраты на коммунальные услуги и увеличить срок эксплуатации устройства.

Оцените статью: Поделитесь с друзьями!

kotel.guru

ТЭНы для воды, воздуха и других сред.

Оглавление статьи

Доброго времени суток, мои дорогие читатели! В моих статьях я часто упоминаю слово ТЭН, еще нигде толком о них ничего не рассказывал. Этот недочет необходимо исправить! Поэтому я и решил написать данную статью, в которой дам краткий ликбез по данной (достаточно обширной) теме. А в одной из следующих статей я расскажу как подключать ТЭНы у электрического котла. Сразу скажу, что не претендую на полноту обзора и буду рад вашим замечаниям и комментариям, на основе которых можно будет дополнить данную статью. Итак, начнем с определения.

Что такое ТЭН.

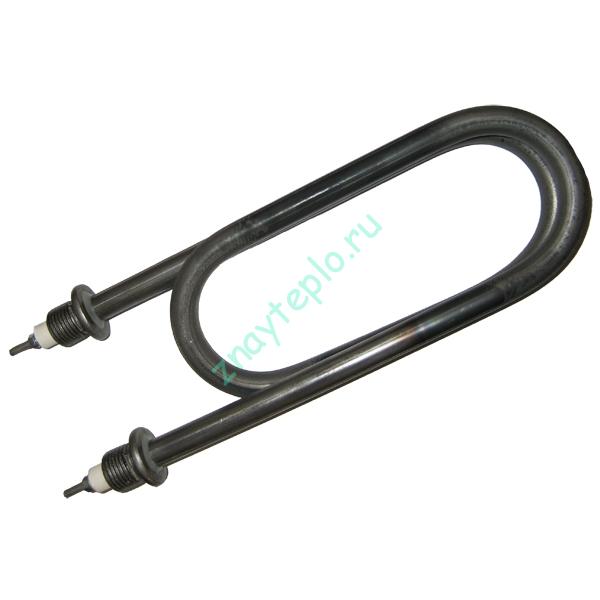

ТЭНы для воды, воздуха и других сред.

ТЭН (сокращение от трубчатый электронагреватель) — это простейший электрический нагревательный прибор, который имеет самые разнообразные области применения:

Отопление — ТЭНы применяются в качестве нагревателей в электрических котлах, электрокаменках для саун, масляных радиаторах и так далее.
Горячее водоснабжение — с помощью ТЭНов нагревают воду накопительные и проточные водонагреватели. Да и в обычных бытовых чайниках тоже установлен ТЭН.

В общем, сфера применения таких приборов очень широкая. Везде, где нужно что-либо нагреть можно задуматься о применении того или иного вида ТЭНов. Теперь давайте подробно рассмотрим основные виды трубчатых электронагревателей:

ТЭНы для нагрева жидкостей — чаще всего при помощи таких приборов нагревают воду для тех или иных целей, но из этого правила есть исключения. Например, существуют модели, предназначенные для нагрева машинного масла или пищевых продуктов.
ТЭНы для нагрева воздуха — и так понятно, что такими приборами нагревают воздух, но тут есть свои нюансы — наличие или отсутствие обдува и скорость обдувающего воздуха. Кроме того, воздушные ТЭНы могут быть с оребрением, при помощи которого увеличивается площадь их поверхности.

Основные характеристики и устройство ТЭНов.

Для того, чтобы понять как устроен трубчатый электронагреватель посмотрите ниже на рисунок:

Внутреннее устройство ТЭН

Оболочка — металлическая трубка. В качестве оболочки применяются медные, стальные или алюминиевые трубки разных диаметров.
Контактный стержень — металлический стержень с резьбой на конце, через который подключается питание ТЭНа.
Нагревательный элемент — спираль из сплава с высоким удельным сопротивлением.
Наполнитель — в качестве наполнителя используется диэлектрик периклаз (белый порошок оксида магния).
Герметизирующий материал — защищает наполнитель от попадания наружной влаги и тем самым сохраняет его свойства.
Контактные шайбы и гайки нужны для крепления клемм.
Изолятор — разделяет контактный стержень и оболочку ТЭНа. Нужен для защиты от утечки тока на корпус.

На рисунке указаны параметры длины. Давайте расшифруем их значение:

L — развернутая длина нагревателя. По ГОСТу она равна сумме длин прямолинейных и изогнутых участков.
Lа — активная длина. Равна длине нагревательного элемента.
Lk — это длина заделки контактного стержня. Длина заделки нормируется и указывается в маркировке при помощи литеры.
Ly — это длина пути тока утечки. Специальная нормируемая величина.
d — диаметр ТЭНа.

Как читать маркировку ТЭНов.

Для того, чтобы можно было отличать одни ТЭНы от других была разработана специальная маркировка, закрепленная государственным стандартом. Она наносится на поверхность при помощи пресса и должна находиться недалеко от изолятора. Рассмотрим для примера такую маркировку:

100А13/1,6р220 — 2R30

Цифрой 100 обозначена развернутая длина ТЭНа в сантиметрах.
Буквой «А» в маркировке зашифрована глубина заделки контактного стержня (расшифровку приведу ниже).
Цифра 13 обозначает диаметр трубки в миллиметрах.
Цифра 1,6 обозначает мощность нагревателя в кВт.
При помощи буквы «р» зашифрованы нагреваемая среда (в данном случае вода и слабые растворы щелочей или кислот) и материал трубки (углеродистая сталь).
Цифра 220 обозначает напряжение питания 220 В.
Цифра 2 — это номер формы ТЭНа (в данном случае он U-образный).
R30 — радиус загиба ТЭНа в миллиметрах.

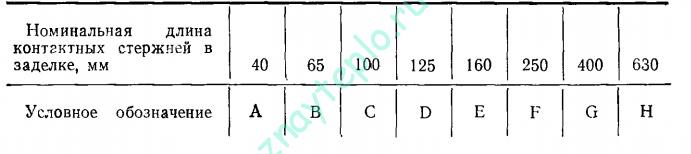

Теперь давайте расшифруем длину заделки контактных стержней. Смотрим ниже на рисунок:

Теперь перейдем ко второй букве в маркировке. Приведу расшифровку наиболее популярных вариантов:

Буква	Нагреваемая среда	Материал трубки	Максимальная удельная мощность, Вт/см2
X	Вода или слабые растворы щелочей и кислот	Медь или латунь	9
P	Вода или слабые растворы щелочей и кислот	Углеродистая сталь	15
J	Вода или слабые растворы щелочей и кислот	Нержавеющая сталь	15
Z	Жиры или масла	Углеродистая сталь	3
O	Воздух или другие смеси газов (с обдувом)	Углеродистая сталь	5
S	Воздух или другие смеси газов (без обдува)	Углеродистая сталь	2,2

Более подробно все расшифровано в ГОСТе 13268-88. Для воздушных ТЭНов прописано наличие или отсутствие обдува и даже необходимая скорость воздуха. Если вы будете использовать ТЭНы предназначенные для обдува на спокойном воздухе, то они быстро перегорят из-за слишком большой удельной мощности. Для полноты обзора добавлю картинку с формами. Это поможет вам легче в них ориентироваться:

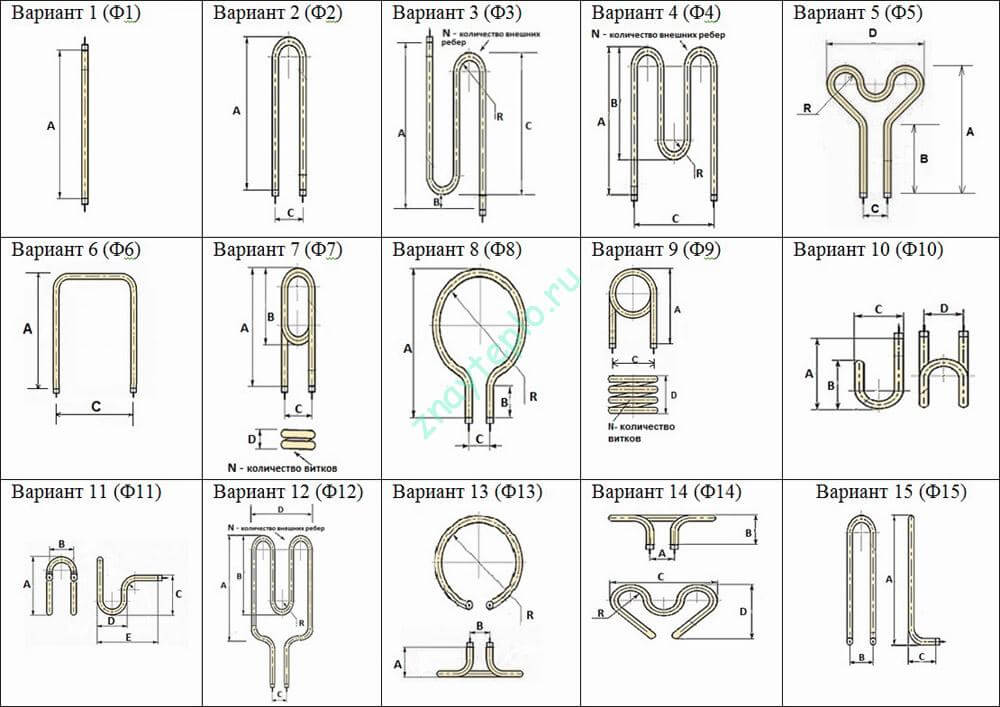

Формы ТЭНов

Какие ТЭНы применяются в электрических котлах и водонагревателях.

Ранее я писал отдельную статью по электрическим котлам, которую тоже рекомендую прочитать. Ну да ладно, давайте перейдем к делу. В качестве нагревательных элементов для электрических котлов применяются блоки ТЭНов. Представляют они из себя несколько нагревателей, которые объединены вместе при помощи гайки. Чтоб было понятнее смотрите ниже на рисунок:

ТЭНы для воды, воздуха и других сред.

Гайка может быть следующих диаметров: 1,25 дюйма, 2 дюйма и 2,5 дюйма. Уплотняется такой блок при помощи кольцевого резинового уплотнения (если оно предусмотрено конструктивно) или при помощи подмотки нитью или ФУМ-лентой. Что касаемо трубок, они могут быть изготовлены из углеродистой или нержавеющей стали. Нержавейка дороже, но значительно дольше живет чем черная сталь.При мощностях до 9 кВт, внутри котлов могут быть установлены блоки с напряжением питания 220 В. При большей мощности, в котлах устанавливаются блоки под трехфазное напряжение 380 В.

Теперь перейдем к ТЭНам для водонагревателей. Они могут быть выполнены на резьбовой гайке (чаще всего диаметром 1,25 дюйма) или на фланце, который зажимается при помощи болтов. Смотрим ниже на рисунок:

ТЭН для водонагревателя на фланце

Есть еще «сухие» ТЭНы. Они изолированы от воды в специальных колбах и производители утверждают, что они более безопасны, чем обычные. Хотя все их преимущества в безопасности можно свести на нет при помощи установки УЗО, которое будет отключать питание при наличии тока утечки больше 30 мА.

«Сухой» ТЭН

Резюме статьи.

Данная статья предназначена для тех, кто слабо представляет себе из чего сделан ТЭН и для чего он нужен, поэтому прошу специалистов не судить строго, а помочь дополнить ее при помощи хороших и интересных комментариев. На этом все, желаю всем удачи!

Поделись статьей!

znayteplo.ru

ТЭНы для нагрева воды с терморегулятором

Сегодня отсутствие горячей воды уже не является большой проблемой. Современные водонагреватели справляются с этой задачей, подавая воду необходимой температуры. Их основным элементом являются тэны.

Что такое тэн

Тэн – трубчатый электронагреватель – основной элемент водонагревателя, благодаря которому в резервуаре поддерживается необходимая температура воды. В его функции входит преобразование электрической энергии в тепловую. В результате этого происходит нагрев воды нагревательного прибора до нужной температуры, установленной пользователем.

Принцип работы состоит в том, что терморегулятор, принимая электрический ток на клеммы, он пропускает его и передает далее на клеммы нагревателя. Спираль тэна нагревается, передает тепло на оболочку тэна, от которого и производится нагрев воды. В конструкции предусмотрен датчик, измеряющий температуру жидкости.

ТЭНы для нагрева воды с терморегулятором

Как только она набирает установленную величину, терморегулятор отключается. Когда, остывая, вода достигает установленного нижнего температурного предела, терморегулятор включается. Таким образом, нагревательное оборудование работает до тех пор, пока его не отключат от сети.

Конструкция

Тэн состоит из следующих элементов:

трубка, изготовленная из металла – меди, стали, латуни или титана, выбор которого определяется эксплуатационными характеристиками нагревательного прибора. Основное требование – устойчивость к коррозии. Стенки трубки тонкие и могут иметь защитное покрытие;
спираль, выполненная из проволоки, обладающей большим удельным сопротивлением;
наполнитель, не проводящий электрический ток. Чаще всего в этом качестве используется периклаз. Наполнитель отделяет спираль от трубки;
контактный стержень служит непосредственно элементом подключения нагревателя к электросети;
изоляторы выполнены из фарфора и расположены в торцах трубки;
трубчатая оболочка;
герметик;
термодатчик, регулирующий температуру воды в нагревательном приборе при включении и отключении тэна.

Терморегулятор может быть трех видов:

ТЭНы для нагрева воды с терморегулятором

стержневой расположен в специальной трубке на корпусе нагревателя;
капиллярный – трубка заполнена жидкостью, объем которой изменяется в зависимости от температуры воды;
электронный реагирует на повышение и понижение температуры за счет термосопротивления, имеющегося в его составе. Устанавливается, как правило, в паре – регулировочный и защитный (предназначен для аварийного отключения).

Кроме того, различают электромеханические терморегуляторы, принцип работы которых основывается на свойстве биометаллов и электронные, имеющие в своей конструкции высокоточный датчик.

По своим функциональным возможностям терморегуляторы делятся на три вида:

простые;
двухзонные;
программируемые.

Виды тэнов

Основные параметры, по которым определяется их разновидность:

Конструкция.
Способ монтажа.
Материал изготовления.

Конструкция тэнов подразумевает, во-первых, форму прибора.

ТЭН для нагрева воды с терморегулятором

Прямая форма используется для вертикальных водонагревателей.
Изогнутая форма – для горизонтальных.

Во-вторых, имеется в виду состав конструкции. Здесь различают два вида:

трубочный, представляющий собой металлическую трубку с находящимся внутри проводником. Пространство между ними заполнено диэлектрическим песком, который выступает в качестве изолятора;
сухой расположен в защитной колбе. Свободное пространство заполняется специальным маслом или кварцевым песком. Эта модель закрытого типа, не соприкасающаяся с водой.

По способу монтажа тэны бывают:

фланцевыми с резьбой;
гаечными.

Для их изготовления чаще всего применяются медь и нержавеющая сталь. В тэнах сухого типа используется силикат магния, из которого изготовлена колба.

Сфера применения

Область использования термоэлектронагревателей довольно обширна.

Их применяют в электроотоплении помещений. Для этого он вставляется в батарею через специальный соединитель. Использовать его как постоянный источник тепла не рекомендуется.
В производстве используется для нагрева воды в резервуаре.
В быту применяется для подачи горячей воды в душевых кабинах, мойках, раковинах. В этом случае он вставляется в готовую емкость.

Достоинства

ТЭН для нагрева воды с терморегулятором

Среди плюсов использования этого прибора стоит отметить следующие:

безопасность – это относится наибольшим образом к сухим тэнам. Возможность замыкания и получения удара током исключена. Это связано с его конструкцией, которая не предусматривает контакта с водой;
срок эксплуатации достаточно длительный – более 15 лет. Но это в том случае, если соблюдаются все условия эксплуатации. Опять же преимущество в этом плане у сухих тэнов, так как, не имея контакта с водой, они не образуют накипи. А, следовательно, прослужат гораздо больше времени;
экономичность. Достигается она благодаря имеющемуся в конструкции термодатчику, который регулирует подачу электроэнергии;
простота монтажа. Тэн вставляется в установленный на кронштейнах водонагреватель, который, в свою очередь, подключается к электросети. На бойлере установлены все необходимые элементы управления.
размеры прибора таковы, что в одном нагревательном аппарате можно использовать сразу несколько термоэлектронагревателей.
устойчивость к механическим повреждениям, вибрации.

Недостатки

При перегорании спирали, ремонт тэна произвести невозможно.

Кроме того, при долгом использовании на нем образуется накипь, которая существенным образом влияет на уровень теплоотдачи.

Жесткая вода может значительно снизить срок службы.

Сухие электронагреватели не обладают универсальностью. Они изготавливаются под конкретный вид бройлера. Следовательно, в случае ремонта его можно заменить лишь на аналогичный элемент.

Стоимость

Эта составляющая зависит от типа термоэлектронагревателя, его модификации. Стоимость открытых приборов (мокрых) довольно невысока. Его можно назвать одним из самых дешевых источников тепла, особенно обладающих стальным корпусом. Также доступными по цене считаются сухие тэны, колба которых не заполнена.

Тэны с кварцевым наполнителем более дорогие. Здесь необходимо учесть, что чем дороже оборудование, тем более дорогим будет и сервисное обслуживание.

Как выбрать

При выборе термоэлектронагревателя необходимо руководствоваться следующими моментами:

предназначение водонагревателя и соответственно его размеры;
количество потребляемой электроэнергии;
температурный режим нагревания;
способ монтажа.

Непосредственно при покупке необходимо осмотреть его корпус. Медные тэны с латунным основанием несколько дороже, но они отличаются большим сроком службы, нежели выполненные из нержавеющей стали.

Также стоит обратить внимание на условные обозначения, находящиеся на корпусе. Перед величиной напряжения 220V должна стоять буква «P», которая указывает на способность работать в воде и слабощелочных растворах.

Для бытовых нужд рекомендуется использовать нагреватели мощностью не более 2,5 кВт.

Кроме того, важное значение имеет и терморегулятор. Он должен быть снабжен термозащитой.

И последнее, что не стоит упускать из виду – условия эксплуатации. Грязь, скачки напряжения, жесткая вода могут повлиять на работу тэна. Поэтому при наличии какой-либо неисправности его следует заменить.

homehill.ru

Тен для воды и отопления с терморегулятором

Электрические тэны для отопления Комфорт, особенно на российских просторах, неразрывно связан с теплом. Отопление жилых и общественных зданий, горячее водоснабжение, приготовление пищи, стирка не обходится без нагревательных приборов. Электрические нагревательные элементы прочно вошли в быт. С удорожанием энергоресурсов появилась необходимость в их экономии. Поэтому современные нагреватели, как правило, оснащены терморегуляторами и датчиками автоматического отключения.

ТЭН и его разновидности

Конструктивно трубчатый электрический нагреватель (ТЭН) представляет собой трубку из углеродистой или нержавеющей стали с помещенной внутрь теплопроводящей спиралью из нихрома, материала с высоким сопротивлением. Трубка заполнена специальным теплоносителем периклазом, который является хорошим изолятором и притом обладает высоким показателем теплопроводности, и герметично закрыта. Периклаз, находясь под высоким давлением, фиксирует отцентрированную по оси спираль, поэтому она не смещается, когда ТЭН изгибают и в зависимости от модели придают ему необходимую форму. Снаружи выступают концы спирали, которые служат для подключения к электросети.

Тены для отопления можно разделить на группы по нескольким параметрам:

По типу нагревательной поверхности они бывают трубчатыми, оребренными, стержневыми, плоскими и ленточными:
- трубчатые электронагреватели используются во всех электрических отопительных приборах, в которых нагрев теплоносителя происходит в результате преобразования электрической энергии и тепловую. Изготавливаются они из углеродистой и нержавеющей стали, меди, титана длиной обычно от 20 до 600 мм из трубки диаметром от 6 до 18,5 мм любой конфигурации и мощности;
- трубчатые электронагреватели оребренные используются в тепловых завесах и конвекторах для нагрева газа или воздуха, которым отапливается помещение. Ребра, изготовленные из металлической ленты, крепят к стальной нагревательной трубке специальными крепежными элементами перпендикулярно ее оси. Разветвленная наружная поверхность позволяет при меньшей температуре, массе и габаритных размерах нагревательного элемента увеличить его теплоотдачу;
- ленточные нагреватели из листового алюминия или нержавеющей стали используют для нагрева плоской поверхности, например, теплого пола, но чаще всего в промышленном производстве;
- плоские нагреватели производятся со спиралью в керамическом нагревателе для нагрева плоских поверхностей тоже в промышленности;
- стержневые нагреватели предназначены для работы в отверстиях металлических деталей.
По типу рабочей среды могут использоваться для нагрева воды, воздуха, газа, металла, масла, различных агрессивных сред в производстве.
По сфере применения выпускаются бытовые нагревательные элементы для бойлеров, котлов отопления, радиаторов, духовых шкафов и электроплит, стиральных машин и электрических чайников и прочее.

Кроме того, ТЭНы, различающиеся по мощности от 15 до 15000 Вт на единицу поверхности, могут иметь дополнительные опции: терморегуляторы и датчики автоматического отключения в случае перегрева.

Трубчатые электронагреватели для воды

ТЭНы для нагрева воды обычно выполняются из нержавеющей стали, если используются для пищевых продуктов, или меди для водонагревателей. Хотя в местности, где вода жесткая, и в них нужно ставить нагревательные элементы из нержавейки, так как медь быстро выходит из строя из-за накипи. ТЭНы для водонагревателей ничем не отличаются по конструкции от других, разве что повышенными требованиями к герметичности и наличием терморегулятора в комплектации. По форме выполняются прямыми для вертикальных нагревателей, и с дополнительным изгибом для горизонтальных, чтобы вода нагревалась ближе к днищу. Оба конца трубки крепятся на фланце из латуни, углеродистой или нержавеющей стали.

ТЭНы для отопления

Электрический прибор В системах отопления трубчатые электронагреватели могут использоваться в твердотопливных котлах, инфракрасных обогревателях, в радиаторах отопления.

Современные твердотопливные котлы не работают исключительно на твердом топливе. Один из наиболее распространенных видов – это котел на твердом топливе в комплекте с ТЭНом, в котором есть ограничитель температуры и термостат. ТЭН поддерживает невысокую температуру теплоносителя, например, в ночное время, и, запустив котел, легче поднять ее до комфортного состояния. Также поддерживая систему в определенном температурном режиме, он не позволяет ей замерзнуть при полном затухании твердого топлива.

Использование ТЭНов для обогрева дома имеет свои положительные и отрицательные стороны. Главный недостаток – это стоимость электроэнергии, самого дорогого источника тепла. Кроме того, если выходит из строя спираль, электротен приходится менять, ремонту он не подлежит.

К положительным моментам можно отнести:

автономная установка отопительной системы, если нет доступа к газу или твердому топливу;
автоматизация процесса отопления при установке нагревательных элементов с терморегулятором;
экологичность отопительной системы, так как нет попадающих в окружающую среду вредных продуктов горения и топлива, которое нужно хранить;
компактность и возможность выбора подходящей по условиям эксплуатации модели;
небольшие расходы на монтаж и его простота.

ТЭНы для радиаторов отопления

Особенности тэнов В радиаторах ТЭНы устанавливаются для поддержания температуры теплоносителя в период кратковременного отключения системы центрального отопления или для дополнительного подогрева теплоносителя. Такой дополнительный подогрев ночью может быть выгоден, если основной источник тепла – котел на недешевом жидком топливе, а в доме установлен двухтарифный электрический счетчик.

ТЭНы для радиаторов отопления отличаются тонким фланцем и узким нагревательным элементом. Устанавливаются они на чугунных и алюминиевых радиаторах, могут выполняться различной мощности и отличаются длиной нагревательного элемента. В комплект поставки входит защитный кожух, который предохраняет нагревательный элемент от попадания влаги.

Поскольку в процессе изготовления на трубку наносится гальваническое покрытие хромом и никелем, то ТЭНы для радиаторов долговечны и надежны. Капиллярный термостат позволяет точно регулировать температуру нагрева, а два датчика температуры защищают устройство от перегрева. В современных ТЭНах есть дополнительные функции, например «Турбо», когда некоторое время для быстрого прогрева помещения прибор работает на максимальной мощности, или «Антизамерзание», предназначенная для поддержания минимальной температуры 10° С долгое время.

Установить нагревательный элемент в радиатор достаточно просто: снять заглушку с нижнего фланца отопительного прибора, ввернуть в отверстие ТЭН, установить термостат и подключить питание с заземлением. В паспорте на устройство должны быть указаны требования к герметичности, при несоблюдении которых радиатор может оказаться под напряжением, а это опасно для жизни. Преимущества установки ТЭНов в систему центрального отопления:

защита помещения от промерзания;
защита системы от повреждений в сильные морозы;
экономичность, ведь вся энергия преобразовывается в тепло;
импульсная работа, которая позволяет экономить электроэнергию;
высокая точность регулирования температуры;
дополнительные полезные функции;
демократичная цена.

ТЭНы с терморегулятором

Нагревательный элемент для отопления с термостатами устанавливается на все без исключения бытовые нагревательные приборы, где в качестве теплоносителя используется жидкость. Максимальная температура нагрева теплоносителя составляет 80° С.

ТЭН со встроенным терморегулятором состоит из нагревательного элемента и термодатчика с регулятором температуры.

Критерии выбора

Выбирая трубчатый электронагреватель с терморегулятором, нужно обратить внимание на несколько важных моментов:

Материал трубки. Корпус ТЭНа может быть выполнен из кислотостойкой нержавеющей стали или более долговечной меди. Обычно наружная трубка имеет диаметр 13 мм, но бывают и менее мощные бюджетные варианты с диаметрами 10 и ли 8 мм;
Работа в воде и слабых щелочных растворах. В маркировке прибора на это указывает буква Р перед обозначением рабочего напряжения;
Мощность. Чтобы не перегружать бытовую электропроводку лучше приобретать ТЭН с мощностью не больше 2,5 кВт, иначе для него придется прокладывать от щитка отдельный кабель большего сечения;
Устройство термодатчика. Чтобы вышедший из строя термодатчик можно было легко отделить и заменить на новый, он должен располагаться вместе с терморегулятором в отдельной трубке и легко из нее выниматься. Вышедший из строя термодатчик заставляет ТЭН выключаться при низких температурах.

Сфера применения

ТЭН с терморегулятором используется в качестве нагревательного элемента:

в радиаторах для организации временного отопления;
в емкости для душа, где нужен временный подогрев воды.

То есть для временного использования ТЭН с терморегулятором является самым дешевым до начала эксплуатации устройством. Бюджетная модель с комплектующими вряд ли обойдется дороже 5–6 долларов, а смонтировать своими руками проблем не составит, ведь к любому прибору прилагается инструкция по его монтажу.

Трубчатые электронагреватели включаются в любое электрооборудование, связанное с нагревом. С развитием науки и технологии они совершенствуются, становятся более экономичными, безопасными и обрастает дополнительными полезными функциями. И все меньше используется самодельных устройств, которые и дешевы в монтаже, но по эксплуатационным характеристикам и, главное, по безопасности, далеки от приборов заводской сборки.

Оцените статью: Поделитесь с друзьями!

kotel.guru

ТЭНы для водонагревателей - сухие, мокрые, с терморегулятором, как проверить и заменить

ТЭН для проточного и накопительного водонагревателя

5 (100%) голосов: 2 MirCli

ТЭН – важнейшая составная часть водонагревательной конструкции, отвечающая за нагрев воды. Это сердце агрегата.

Устройство водонагревателя Аристон

Виды и устройство

ТЭНы для водонагревателей можно разделять на несколько видов, каждый из которых имеет свои конструктивные особенности:

- Мокрые (например, Electrolux EWH Centurio либо ASF).Такие ТЭНы касаются непосредственно воды, что делает её нагрев более быстрым. В то же время такие приборы имеют малый срок службы: на металлическом трубчатом электронагревателе появляется налёт из ржавчины и накипи. Это всё влияет на КПД этой детали бойлера.
  Естественно, чем вода жёстче (многое зависит от химического состава жидкости), тем быстрее будут появляться отложения и потребуется чистка либо замена прибора.

Сухой ТЭН водонагревателя Thermex

Сухие (например, AEG, Tesy, Isea или Ariston Ti Tronic Best).Часто люди, сталкивающиеся с выбором бойлера, задаются вопросом, что значит сухой ТЭН в водонагревателе, и чем он отличается от мокрого. Сухие приборы являются более популярными. Принцип работы такой же, как и у мокрого, только в данном случае прибор находятся в защитном кожухе, предохраняющем трубчатый электронагреватель от контакта с водой.
Сухие нагреватели стоят несколько дороже, и нагрев воды занимает больше времени, но в то же время прослужат такие конструкции намного больше, тем самым вы сэкономите на ремонте.

Сухой ТЭН

Модели бойлеров с сухим ТЭНом можете узнать здесь.

Устройство ТЭНа водонагревателя вы можете увидеть на изображении ниже, где:

Г – это нагревательная спираль;
В – это контактные стержни;
А – это металлическая (обычно из меди или нержавейки) оболочка, в которую запрессована спираль нагрева;
Б – это изоляция наполнителем от трубчатого электронагревателя. Она является диэлектриком и не даёт произойти короткому замыканию, но при этом характеризуется отличной теплопроводностью. В качестве наполнителя для изоляционного слоя может служить кварцевый песок или порошок оксида магния.

Устройство ТЭНа

О бойлерах прямого и комбинированного нагрева можете прочитать тут.

Как проверить (прозвонить)

Если вы слышите при нагреве воды шум и шипение или устройство защитного отключения стало часто срабатывать, то это может говорить о том, что трубчатые электронагреватели покрылись накипью, а в бойлере слишком много грязи. В данном случае проводится очистка ТЭНа либо его замена. Об этом пойдёт речь ниже, а для начала нужно определить, как проверить (прозвонить) трубчатый электрический нагреватель.

Схема подключения к водонагревателю и правила проверки устройства защитного отключения представлены на этой странице.

Тестер (омметр) необходим для проверки трубчатого электронагревателя на перегорание, короткое замыкание и пробой на корпус.

Для начала нужно просчитать сопротивление ТЭНа. Вам нужно знать его мощность (может быть написана на внешней стороне прибора либо в техническом паспорте).

Рассчитать ток, который протекает через трубчатый электронагреватель можно с помощью формулы: I=P/U, Ампер.

Какое сопротивление должно быть у ТЭНа водонагревателя определяет по формуле R=U/I, Ом.

Можно сразу узнать сопротивление: R=U²/P, Ом.

К примеру, у вас ТЭН для воды мощностью 2000 Вт (2 кВт), то перенеся всё в формулу, получится вот что: R=220²/2000=24,2 Ом.

Теперь перейдём к вопросу, как проверить тестером ТЭН водонагревателя (мультиметром). Отключите электроприбор от сети электропитания и отсоедините провода от разъёмов трубчатого электронагревателя. Переведите тестер в режим сопротивления в 200 Ом и коснитесь щупами к клеммам ТЭНа.

В случае, если прибор показывает такое сопротивление, как было рассчитано ранее (или близкое к нему число), то ТЭН для нагрева воды исправен, функционирует хорошо.

Если на вы видите значение в ноль, то произошло замыкание внутри трубчатого электронагревателя. В этом случае придётся заметить прибор.

Если значение приближено к единице, то это говорит об обрыве ТЭНа, и что также понадобится замена.

Как рассчитать мощность

Формула расчёта мощности ТЭНа P=0,0011*m*(tk-tн)/Tm — масса воды;tk и tн — начальная и желаемая температура жидкости;Т — время, в течение которого происходит нагрев.

Пользуйтесь этими данными, чтобы произвести расчет времени нагрева воды ТЭНом.

Как заменить

Иногда проще потратить небольшую сумму и произвести замену, чем почистить трубчатый электронагреватель.

ТЭН для водонагревателя – это расходная деталь. Со временем может понадобиться его проверка или замена.

Поэтому отправляясь в магазин за новым приобретением, учтите следующие пункты:

Не надейтесь, что продавцы подберут верно нужную деталь только исходя из вашего словесного описания. Существует огромное множество нагревательных элементов, и если вы не будете иметь при себе технический паспорт водонагревательной конструкции, то попросту растеряетесь перед выбором.
Посмотрите, чтобы в комплект к трубчатому электронагревателю входил магниевый анод.

Обратное подключение ТЭНа в водонагревателе стоит проводить очень внимательно и аккуратно, чтобы не возникло лишних проблем в виде протечки конструкции.

В водонагревателях Термекс и Аристон

Много вопросов у владельцев возникает по поводу того, как снять, подключить, заменить ТЭН, как производятся эти работы в водонагревателях различных производителей, например, Аристон, Термекс. Какие они имеют особенности – об этом вы узнаете ниже.

Следуя инструкции, ревизию нужно проводить в обязательном порядке раз в год. Если же вода мягкая, можно ограничиться чисткой раз в три года. Если толщина налёта достигает один миллиметр, то расход электричества увеличивается на 10 %.

Собственно сам процесс у всех моделей мало чем отличается и проводится по одному шаблону.

Замена ТЭНов на водонагревателе Термекс проводится стандартным образом. Чтобы продлить срок эксплуатации трубчатого электронагревателя, устанавливают фильтр.

Замена ТЭНа в водонагревателе Тhermex подробно показана в видео ниже.

Как и во всех других устройствах подобного типа, замена ТЭНа в водонагревателе Аристон начинается с разборки конструкции водонагревателя.

Учтите, что отличием техники водного нагрева компании Аристон является другое крепление фланца. Чтобы его открепить, нужно подтолкнуть колбу кверху, перевернуть внутри по часовой стрелке и потянуть на себя. При разборке это очень важно.

По стандартным пунктам выполняется очистка трубчатого электронагревателя, бойлера и других составных частей. Монтаж обязательно осуществляется по пунктам в обратном порядке.

ТЭНы с терморегулятором

Водонагревательный ТЭН с терморегулятором (термостатом) устанавливается с целью регулировки температуры. Терморегуляторы включают нагрев воды при помощи трубчатого электронагреватели, либо отключают. Это позволяет владельцу значительно экономить электроэнергию.

Также ТЭН с терморегулятором – это безопасность, которая очень важна при совместной работе электричества и жидкости. Он своевременно отключает нагревательную систему в случае неполадок.

ТЭН для водонагревателя с терморегулятором обычно изготавливается из проволоки, содержащей никель и хром. Проволока помещается внутрь и наполнена специальным порошком (из оксида магния).

Сам терморегулятор может быть разных видов: капиллярный, электронный и стержневой.

ТЭН для нагрева воды с терморегулятором стержневым – самый распространённый сегодня. Он выглядит как небольшая трубка, которая работает по физическим законам. Когда трубка нагревается, происходит её линейное расширение и давление на выключатель. Когда трубка остывает, происходит её сжатие и включение трубчатого электронагревателя.

Стержневой терморегулятор имеет минус, связанный с неточностью работы из-за близкого расположения его к подводу воды.

ТЭН со стержневым терморегулятором

Капиллярный терморегулятор – самое современное решение. Выглядит он как небольшая в диаметре трубка, в которой находится капсула с контрастной жидкостью. Термостат изменяет объём в зависимости от температуры внутри нагревателя. При достижении определённой отметки нагрева, жидкость давит на мембрану, связанную с электроконтактами.

Капиллярный ТЭН для воды с терморегулятором

ТЭН с капиллярным терморегулятором

Электронные терморегуляторы – тоже встречается часто. Для лучшей работы он взаимодействует с защитным реле. Из-за этого в случае необходимости происходит аварийное отключение питания (если, например, ёмкость водонагревательной конструкции пуста).

Электронный термостат для водонагревателя Аристон (Ariston) ABS PRO ECO 65111948

Электронный термостат для водонагревателя Ariston

Чтобы правильно установить ТЭН с терморегулятором конкретной модели, нужно учитывать мощность, а также геометрические размеры трубчатого электронагревателя.

Конечно, нагревательные ТЭНы для воды с термостатом могут иметь и другие классификации в зависимости от разных параметров: электромеханические и электронные, простые и программируемые приспособления.

Как проверить термостат водонагревателя можно узнать на этой странице.

Предлагаем вам посмотреть видео, которое ответит на вопросы: как подключить терморегулятор к ТЭНу или как установить терморегулятор для ТЭНа своими руками.

Производители

ТЭНы для нагрева воды выпускают множество компаний. Популярные производители – Аристон, Термекс, Электролюкс, Акватекс, Делюкс и пр.

Они предлагают детали для накопительного и проточного водонагревателя, сухие и мокрые варианты.

ТЭНы для итальянского водонагревателя Термекс представляют собой изогнутую трубку из металла. Выполнены они из материалов высокого качества. Внутри трубка заполнена диэлектриком и имеет нихромовую нить. Представлен моделями разных форм: «молния», гнутая, спиральная. Выпускается с мощностью 0,7, 1,3 и 2 кВт.

ТЭНы для водонагревателей Акватекс имеют разные конфигурации. Популярная модель производителя ЭВН АКВАТЕКС с номинальной мощностью 1.25 кВт. Имеет номинальное напряжение 220 В.

ТЭН 2кВт для водонагревателя Electrolux Centurio

ТЭН для водонагревателя Electrolux Centurio

Трубчатый электрический нагреватель для водонагревателя Еlectrolux известен своим шведским качеством. Бренд подразумевает хорошее соотношение цены и качества, а сами ТЭНы Электролюкс стали визитной карточкой компании. Приспособления различаются по форме, размеру, способу установки. От их вида зависит период эксплуатации, скорость нагрева воды и обслуживание.

Фирма производит нагревательные приборы сухие и мокрые. Водонагреватели Еlectrolux с сухим вариантом всегда можно легко заменить и найти все необходимые запчасти.

ТЭН для водонагревателя Аристон отличается наличием терморегулятора, который позволяет регулировать температуру. Компания производит разные приспособления, все они отличаются по способу монтировки, форме и размеру. Все предназначены для нагрева воды разного объёма.

ТЭН для водонагревателя Эталон – это оптимальное соотношение цены и качества. Различаются конструкции по форме и мощности нагрева.

О способах чистки бойлера от накипи можете узнать из этой статьи.

Заключение

Таким образом, водонагреватель – это конструкция, которая функционирует в довольно жёстких условиях. Он подвержен постоянным перепадам температуры (нагревание / остывание) и деформации внутреннего бака. ТЭН для нагрева воды постоянно собирает вокруг себя осадок, позже из которого появляется налёт из накипи. Плюс напряжения сети. Всё это выводит прибор из строя.

В статье было рассмотрено, какие ТЭНы лучше для водонагревателя: мокрые или сухие. Первые выйдут из строя быстрее, но и стоят они не дорого. В то время как цена на вторые, сухие, выше и прослужат они дольше. С каким трубчатым электронагревателем выбрать водонагреватель, выбор за вами. Однако помните, что любое устройство требует обслуживания и бережного отношения.

Теперь вы знаете, почему перегорает этот элемент бойлера, как его проверить мультиметром, как произвести замену.

А также какие бывают ТЭНы с терморегулятором для водонагревателей и как происходит его подключение.

ТЭН – важная составляющая водонагревательной конструкции, поэтому ей стоит уделять особое внимание.

teplofan.ru

Где можно применять ТЭН с терморегулятором

ТЭНы со встроенным терморегулятором обитают практически везде, где необходим нагрев воды, от фабричных бойлеров до самодельных конвекторов, сделанных из чугунного радиатора. Какие преимущества и недостатки есть у этого устройства? Давайте разбираться.

Как устроен и как выбрать

ТЭН со встроенным терморегулятором имеет нехитрое строение, состоящее из двух частей, нагревательного элемента и термодатчика, соединенного с регулятором температуры. Но и тут есть несколько особенностей, которые существенно влияют на исправность и срок службы устройства.

Первое, на что стоит посмотреть при покупке – это его корпус. Более долговечный ТЭН будет выполнен из меди и иметь соответствующий благородный цвет, вариант подешевле обычно выполняется из «кислотостойкой нержавейки». Насколько на самом деле стойкая эта нержавейка в магазине убедиться нет никакой возможности, поэтому отдавайте предпочтение именно латунному варианту корпуса. Наружный диаметр трубки при этом обычно 13 мм, но бывают и тонкие, маломощные варианты – по 10 и даже 8 мм;
Маркировка. Так как мы рассматриваем ТЭН для водонагревателя, следует убедиться, что в маркировке, перед обозначением рабочего напряжения 220V стоит литера «Р», обозначающая работу в воде и слабых щелочных растворах;
Условные обозначения на корпусе ТЭНа
Мощность. Следует учитывать, что при подключении в обычную домашнюю сеть, не стоит использовать ТЭН, мощнее 2,5 кВт – это дает слишком большую нагрузку на обычную проводку. Если вы планируете подключать более мощный ТЭН с терморегулятором – проложите до места его установки отдельный кабель от щитка с соответствующим сечением.
Термодатчик располагается в отдельной трубке и в случае необходимости, вынимается из нее вместе с терморегулятором. Свиду представляет собой стержень. Внутри содержит термопару, которая при нагреве приводит в действие механизм терморегулятора. Нередко выход из строя термодатчика заставляет ТЭН выключаться при низких температурах.
Термодатчик легко отделяется от нагревательного элемента и легко заменяется на новый

Сфера применения.

ТЭН с терморегулятором – универсальное устройство и используется в качестве нагревательного элемента для:

Организации временного электротопления. Для этого, через специальный штуцер его вставляют в регистр или в чугунную батарею;
Подогрев воды для душа. Для этого достаточно иметь емкость, в корпусе которой рядом с днищем делается отверстие, в которое вставляется ТЭН;

В общем, ТЭН с терморегулятором – это самый дешевый на стадии монтажа источник тепла и горячей воды. Стоимость устройства начинается с 5$ (2 киловаттная модель аристон), а набор соответствующей фурнитуры (прокладка и гайка) не будет стоить больше 1$.

Полезный совет: При подключении ТЭНа – заземление крайне необходимо. Напряжение, которое может образоваться при «пробивании» на корпус может быть смертельно опасным для человека. Не рискуйте!

Недостатки

В принципе, на цене устройства заканчиваются все его достоинства и начинаются недостатки:

Неэкономичность. В принципе, это не «болезнь» самого ТЭНа, а скорее устройств, которые собирают с его помощью. Чаще всего это кустарные регистры отопления и самодельные водонагреватели. И первые и вторые не обеспечивают хоть какое-то сохранение энергии, следовательно, счета за электричество будут неприлично огромными;
Недолговечность. Из-за близкого расположения термопары к нагревательным элементам ТЭН со встроенным терморегулятором очень часто совершает цикл включения/выключения, что негативно сказывается на всей автоматике и выводит её из строя максимум через 2 года использования. Правда, положительная сторона в том, что автоматика меняется без проблем и необходимости снимать тепловой элемент;
Невозможность точно отрегулировать температуру. Ручка на терморегуляторе дает очень приблизительные представления о том, какая температура будет на выходе. Опять же, близкое расположение теплового датчика и спирали нагрева делает точную регулировку практически невозможной;
Никакой влагозащиты. Учитывая, что такой ТЭН часто устанавливается в ванной комнате для обеспечения горячей водой, вам придется позаботиться о защите от брызг самостоятельно и расположить его в таком месте, чтобы вода не попадала на его корпус.

В целом ТЭН с терморегулятором решает два поставленных перед ним вопроса:
