Система водоснабжения с накопительным баком: проект и монтаж

Система водоснабжения с накопительным баком

Компания «Интегра Инжиниринг» предлагает различные технологические решения для организации бесперебойной подачи воды. Система водоснабжения с накопительным баком решает проблему нехватки как питьевой, так и технической воды. Накопительная ёмкость часто применяется при автономном водоснабжении дач, частных домов, а также на коммерческих объектах, стройплощадках, в кафе, гостиницах, производственных предприятиях и т. п.

Когда необходима система водоснабжения с накопительным баком

Установка ёмкости для воды рекомендуется в следующих случаях:

водоснабжение объекта организовано по графику;
на объекте часто происходят перебои с электроснабжением;
требуются объёмы воды, превышающие дебет источника, например, для полива;
для использования в технических целях концентрата с повышенным содержанием минерализации после системы обратного осмоса;
для резервного хранения питьевой воды, в том числе при очистке системой обратного осмоса.

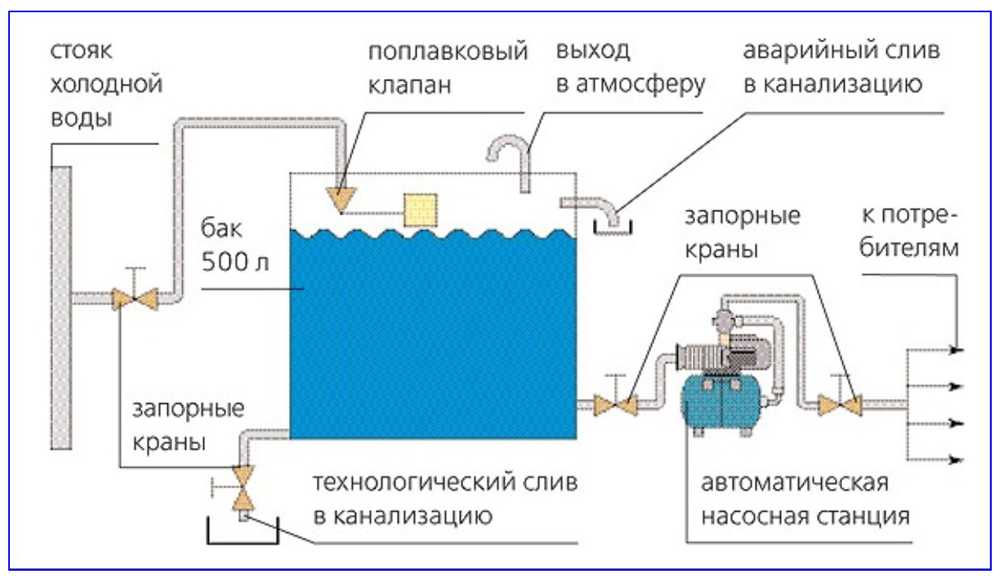

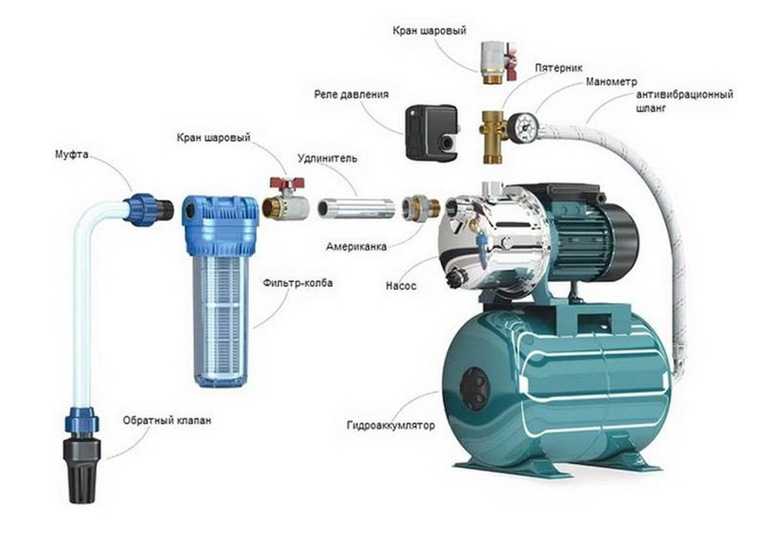

Одно из решений – подача воды из ёмкости поверхностным насосом

В самом простом случае накопительный бак устанавливается на достаточно большой высоте (обычно на чердаке или в мансарде). Вода попадает в ёмкость с помощью насоса и распределяется самотёком по трубам системы водоснабжения. Уровень жидкости регулируется клапаном-поплавком. Преимуществами такого оборудования считают экономичность. А основной недостаток – невысокий напор в системе.

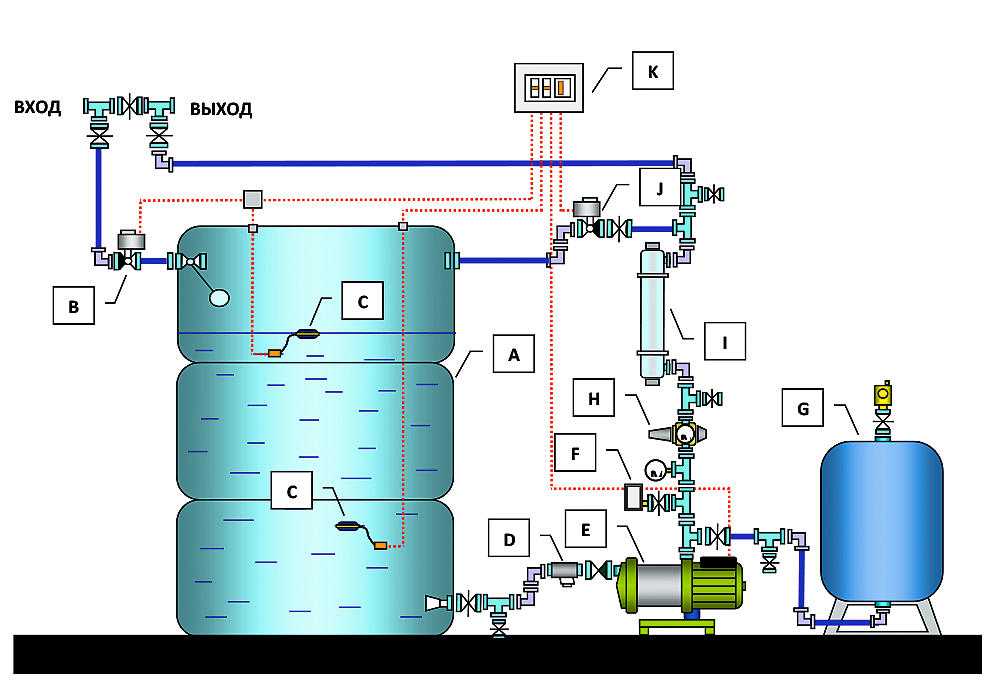

Предлагаем рассмотреть вариант системы водоснабжения с накопительным баком с обеспечением необходимого давления в водопроводной сети

A – накопительная ёмкость для хранения запаса воды.
B – электромагнитный клапан для перекрытия подачи воды при наполнении ёмкости.
C – поплавковый выключатель для управления электромагнитным клапаном и защиты насоса от работы в режиме холостого хода.
D – фильтр грубой механической очистки.
E – насос для подачи воды из накопительной ёмкости.
F – реле давления для управления работой насосов (включение/выключение).
G – гидроаккумулятор для поддержания давления в сети и разгрузки работы насоса.
H – редуктор давления для стабилизации давления на выходе с насосной станции.
I – ультрафиолетовый стерилизатор для обеззараживания воды.
J – электромагнитный клапан для обеспечения циркуляции воды в накопительном баке.
K – бокс электрический.

Вода после системы водоочистки поступает в накопительную ёмкость номинальным объемом 2000 л. При наполнении накопительной ёмкости подачу воды перекрывает электромагнитный клапан по сигналу поплавкового выключателя. При несрабатывании электромагнитного клапана поступление воды в накопительную ёмкость перекрывает поплавковый клапан.

Чтобы избежать развития бактерий и цветения воды во время её нахождения в накопительной ёмкости, устанавливается УФ-стерилизатор. Через него циркуляция воды осуществляется по заданным параметрам реле времени. Преимуществом бактерицидной обработки воды перед другими методами является полное отсутствие каких-либо химических реагентов. Степень очистки воды от бактериологических загрязнений при этом составляет 99,999…%.

Для подачи воды из накопительной ёмкости при её отсутствии в централизованном водопроводе используется повысительный поверхностный центробежный насос. При создаваемом давлении до 4,0 кгс/см2 насос обеспечивает производительность до 3,0 м3/ч (50,0 л/мин). Материал корпуса – нержавеющая сталь.

Перед насосом вода проходит очистку на фильтре грубой очистки, где задерживаются взвеси до 200 мкм (песок, окалина, волокна). Механические частицы могут стать причиной повреждения и преждевременного износа крыльчатки и диффузоров рабочей части насоса. За автоматическое включение/выключение насоса отвечает реле давления, работающее по заданным параметрам. Для разгрузки работы насоса и поддержания давления в водопроводной сети устанавливается гидроаккумулятор номинальным объемом 100 л. Для защиты насоса от работы в режиме холостого хода применяется дополнительный поплавковый выключатель.

Виды накопительных баков для воды

Накопительные баки классифицируют по следующим признакам:

Форме, которая может быть цилиндрической, прямоугольной или круглой.
Конструкции (открытая или закрытая).
Материалу, в качестве которого используют пластик, металл, нержавеющую сталь или полипропилен.
Вместимости. Для поддерживания непрерывного водоснабжения понадобятся баки на 100, 200 и даже 500 л.

Выбирать подходящий объём рекомендуется в зависимости от потребления жидкости или по количеству жильцов. Влияет на объём и производительность источника водоснабжения. Чем меньше дебет колодца или скважины, тем больше должен быть бак.

Система водоснабжения с накопительным баком на наших объектах

Правильно подобрать подходящий вариант накопительного бака для системы водоснабжения можно только после предварительного расчёта. И, если установкой такого оборудования занимаются специалисты, стоит воспользоваться их помощью. Обращаясь в нашу компанию, заказчик может рассчитывать на правильный выбор ёмкости, быстрый монтаж с соблюдением всех требований и надёжную работу системы в дальнейшем.

Проект и монтаж системы водоснабжения с накопительным баком в Нижнем Новгороде и области:

(831) 4 123 788

Подробности и стоимость вы можете узнать, обратившись к нашим инженерам

Заявка на организацию системы водоснабжения

Оставить заявку

Категории обеспеченности подачи воды. | Исполнительная документация

« Как проложить наружный газопровод правильно…

На какие категории подразделяются электроприёмники ? »

Категории обеспеченности подачи воды.

7.4 Централизованные системы водоснабжения по степени обеспеченности подачи воды подразделяются на три категории:

Первая категория. Допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30 % расчетного расхода и на производственные нужды до предела, устанавливаемого аварийным графиком работы предприятий; длительность снижения подачи не должна превышать 3 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время выключения поврежденных и включения резервных элементов системы (оборудования, арматуры, сооружений, трубопроводов и др.), но не более чем на 10 мин.

Вторая категория. Величина допускаемого снижения подачи воды та же, что при первой категории; длительность снижения подачи не должна превышать 10 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время выключения поврежденных и включения резервных элементов или проведения ремонта, но не более чем на 6 ч;

Третья категория. Величина допускаемого снижения подачи воды та же, что при первой категории; длительность снижения подачи не должна превышать 15 сут. Перерыв в подаче воды при снижении подачи ниже указанного предела допускается на время не более чем на 24 ч.

Объединенные хозяйственно-питьевые и производственные водопроводы населенных пунктов при численности жителей в них более 50 тыс. чел. следует относить к первой категории; от 5 до 50 тыс. чел. — ко второй категории; менее 5 тыс. чел. — к третьей категории.

Категорию сельскохозяйственных групповых водопроводов следует принимать по населенному пункту с наибольшей численностью жителей.

При необходимости повышения обеспеченности подачи воды на производственные нужды промышленных и сельскохозяйственных предприятий (производств, цехов, установок) следует предусматривать локальные системы водоснабжения.

Проекты локальных систем, обеспечивающих технические требования объектов, должны рассматриваться и утверждаться совместно с проектами этих объектов.

Категорию отдельных элементов систем водоснабжения необходимо устанавливать в зависимости от их функционального значения в общей системе водоснабжения.

Элементы систем водоснабжения второй категории, повреждения которых могут нарушить подачу воды на пожаротушение, должны относиться к первой категории.

Источник: СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения (можно скачать здесь).

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Политика конфиденциальности

Система водоснабжения | Описание, очистка, распределение и качество воды

система водоснабжения

Смотреть все СМИ

Ключевые люди:: Бенджамин Латроб
Джон Блумфилд Джервис
Индраварман I
Секст Юлий Фронтин
Сэр Хью Мидделтон, первый баронет

Похожие темы:: насос
очистка воды
ступенчатый колодец
акведук
искусственное озеро

Просмотреть весь соответствующий контент →

Резюме

Прочтите краткий обзор этой темы

система водоснабжения , инфраструктура для сбора, передачи, очистки, хранения и распределения воды для жилых домов, коммерческих предприятий, промышленности и ирригации, а также для таких общественных нужд, как пожаротушение и промывка улиц. Из всех коммунальных услуг обеспечение населения питьевой водой является, пожалуй, наиболее важным. Люди зависят от воды для питья, приготовления пищи, стирки, выноса отходов и других бытовых нужд. Системы водоснабжения также должны соответствовать требованиям для общественной, коммерческой и производственной деятельности. Во всех случаях вода должна соответствовать требованиям как по качеству, так и по количеству.

Историческая справка

Разработки в области систем снабжения

Вода была важным фактором в размещении первых оседлых сообществ, и эволюция общественных систем водоснабжения напрямую связана с ростом городов. В освоении водных ресурсов за пределами их естественного состояния в реках, озерах и родниках рытье неглубоких колодцев было, вероятно, самым ранним нововведением. По мере увеличения потребности в воде и разработки инструментов колодцы стали углубляться. Выложенные кирпичом колодцы были построены горожанами в бассейне реки Инд еще в 2500 году до нашей эры, а колодцы глубиной почти 500 метров (более 1600 футов), как известно, использовались еще в Древнем Китае.

Строительство qanāt s, слегка наклонных туннелей, проложенных в склонах холмов и содержащих грунтовые воды, вероятно, возникло в Древней Персии около 700 г. до н.э. Со склонов холмов вода самотеком подавалась по открытым каналам в близлежащие города. Использование qanāt s стало широко распространенным по всему региону, и некоторые из них все еще существуют. До 1933 года иранская столица Тегеран полностью получала воду из системы каналов сек.

Необходимость направлять воду из отдаленных источников была результатом роста городских сообществ. Среди наиболее примечательных древних систем водоснабжения — акведуки, построенные между 312 г. до н. э. и 455 г. н. э. по всей Римской империи. Некоторые из этих впечатляющих работ все еще существуют. В трудах Секста Юлия Фронтина (который был назначен начальником римских акведуков в 97 г. н.э.) содержится информация о проектировании и строительстве 11 основных акведуков, которые снабжали сам Рим. Типичный римский акведук, простирающийся от дальнего родникового района, озера или реки, включал ряд подземных и надземных каналов. Самой длинной была Аква Марсия, построенная в 144 г. до н.э. Его источник находился примерно в 37 км (23 милях) от Рима. Сам акведук был 9Однако его длина составляла 2 км (57 миль), потому что ему приходилось извиваться вдоль контуров суши, чтобы поддерживать постоянный поток воды. Около 80 км (50 миль) акведук находился под землей в крытой траншее, и только последние 11 км (7 миль) он проходил над землей по аркаде. Фактически, большая часть общей длины акведуков, питающих Рим (около 420 км [260 миль]), была построена в виде крытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Акведуки заканчивались в Риме распределительными резервуарами, из которых вода подавалась в общественные бани или фонтаны. Несколько очень богатых или привилегированных граждан имели водопровод прямо в свои дома, но большинство людей носили воду в контейнерах из общественного фонтана. Вода текла постоянно, излишки использовались для очистки улиц и промывки канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы строились из тесаного камня, кирпича, щебня или грубого бетона. Трубы обычно делались из просверленного камня или выдолбленных деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для подачи и распределения воды.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

Чугунные трубы с соединениями, способными выдерживать высокое давление, почти не использовались до начала 19 века. Примерно в то же время паровая машина была впервые применена для откачки воды, что позволило всем, кроме самых маленьких сообществ, получать питьевую воду непосредственно в отдельные дома. Асбестоцемент, ковкий чугун, железобетон и сталь стали использоваться в качестве материалов для водопроводов в 20 веке.

Разработки в области водоподготовки

Помимо количества подаваемой воды, также важно качество воды. Даже древние понимали важность чистоты воды. Санскритские писания, датируемые 2000 г. до н. э., рассказывают, как очищать грязную воду путем кипячения и фильтрации. Но только в середине 19 века была доказана прямая связь между загрязненной водой и болезнью (холерой), и только в конце того же века немецкий бактериолог Роберт Кох доказал микробную теорию болезней, создание научных основ очистки и санитарии питьевой воды.

Водоподготовка – это изменение источника воды для достижения качества, соответствующего поставленным целям. В конце 19-го и начале 20-го века главной целью была ликвидация смертельных болезней, передающихся через воду. Примерно в то же время началась очистка общественной питьевой воды от патогенных или болезнетворных микроорганизмов. Методы очистки включали фильтрацию через песок, а также использование хлора для дезинфекции. Фактическая ликвидация таких болезней, как холера и брюшной тиф, в развитых странах доказала успех этой технологии очистки воды. В развивающихся странах болезни, передающиеся через воду, по-прежнему являются главной проблемой качества воды.

В промышленно развитых странах внимание переключилось на хронические последствия для здоровья, связанные с химическим загрязнением. Например, предполагается, что следовые количества некоторых синтетических органических веществ в питьевой воде вызывают рак у людей. Свинец в питьевой воде, обычно выделяемый из проржавевших свинцовых труб, может привести к постепенному отравлению свинцом и вызвать задержку развития у детей. Дополнительная цель снижения таких рисков для здоровья видна в постоянно растущем числе факторов, включаемых в стандарты питьевой воды.

Источники воды

Глобальное распространение

Вода присутствует в изобилии на поверхности Земли и под ней, но менее 1 процента ее составляет жидкая пресная вода. Большая часть воды Земли, которая оценивается в 1,4 миллиарда кубических километров (326 миллионов кубических миль), находится в океанах или заморожена в полярных ледяных шапках и ледниках. Океанская вода содержит около 35 граммов на литр (4,5 унции на галлон) растворенных минералов или солей, что делает ее непригодной для питья и для большинства промышленных или сельскохозяйственных целей.

Существует достаточно пресной воды — воды, содержащей менее 3 граммов солей на литр или менее одной восьмой унции солей на галлон — для удовлетворения всех потребностей человека. Однако она не всегда доступна в то время и в том месте, где она необходима, и она неравномерно распределена по земному шару, что иногда приводит к нехватке воды для уязвимых сообществ. Во многих местах наличие воды хорошего качества еще больше сокращается из-за развития городов, промышленного роста и загрязнения окружающей среды.
