Счетчики воды белценнер: Индивидуальные водосчётчики

Содержание

Индивидуальные водосчётчики

Одноструйные сухоходные счётчики воды типа ЕТ-м

Счётчики одноструйные для холодной воды ЕТК-м
Счётчики одноструйные для горячей воды ЕТW-м

БелЦЕННЕР предлагает для жилищно-коммунального хозяйства одноструйные крыльчатые счетчики холодной и горячей воды типа ЕТ-м.

Конструкция счетчиков разработана немецкой фирмой ZENNER. Аналогичные приборы поставляются в более чем 70 стран мира. В Республике Беларусь счетчики ЕТ-м серийно выпускаются с 1997 года.

В целом по республике эксплуатируется уже более 2,1 миллиона  наших счетчиков. Только в одном городе Минске на балансе в УП «Минскводоканал» находится более 800 000 счетчиков воды типа ЕТ-м.

Опыт применения наших счетчиков воды подтвердил их высокою надежность. Периодические масштабные исследования надежности счетчиков воды, находившихся в эксплуатации в течение 5-10 лет, показали, что процент выхода из строя счетчиков ЕТ-м наименьший среди приборов данного класса.

Следует отметить, что мы первые, кто провел испытания счетчиков на ускоренный износ. При этом через каждый из испытываемых счетчиков было пропущено порядка 900 тонн воды, что соответствует 15 годам эксплуатации среднестатистического счетчика. Учитывая высокую надежность выпускаемых счетчиков, Госстандарт Республики Беларусь установил для счетчиков воды ЕТ-м межповерочный интервал – 5 лет.

По рекомендациям водоснабжающих организаций, в целях исключения случаев фальсификации показаний внесены соответствующие изменения в конструкцию и начат серийный выпуск счетчика ЕТ-м с 7-ми роликовым счетным механизмом и повышенной защитой от воздействия магнитного поля. Такие счетчики серийно оснащены антимагнитными кольцами и четырехполюсными магнитами, что позволяет обеспечить защиту от воздействия магнита с напряженностью поля до 300 кА/м.

В рамках концепции совершенствования и развития жилищно-коммунального хозяйства республики, с целью внедрения дистанционного съема показаний приборов индивидуального водопотребления, в 2017 году были проведены внеочередные государственные контрольные испытания новой модификации счетчика ET-м-D с модуляторным диском. Теперь счетчики ET-м-D, наряду со счетчиками с импульсным выходом ЕТ-м-N могут быть интегрированы в интеллектуальные системы диспетчеризации. Тем самым, обеспечивая потребителю предоставление достоверных данных как по проводным, так и по беспроводным каналам связи.

Счётчики производства СООО «БелЦЕННЕР» многократно подтвердили свои высокие качества, о чем свидетельствуют победы в конкурсе «ЛУЧШИЕ ТОВАРЫ РЕСПУБЛИКИ БЕЛАРУСЬ» в 2002 и 2006 годах.При выпуске счетчиков используется самое современное оборудование. Комплексные подходы внедрения системы управления качеством ISO 9001 на всех этапах производства позволяют повышать качество производимой продукции. Каждый счетчик проходит процедуру поверки представителем Государственной метрологической службы.

Счетчики воды крыльчатые ЕТ-м зарегистрированы в Государственном реестре средств измерений под номером РБ 03 07 0442 15. Гарантийных срок эксплуатации составляет 5 лет от даты первичной поверки.

Описание и модификации счетчиков воды типа ЕТ-м

По принципу действия счетчики воды являются механическими одноструйными сухоходными счетчиками, предназначенными для монтажа на горизонтальных и вертикальных трубопроводах с помощью резьбовых соединений. Счетчики воды не измеряют обратный поток и не включают в себя электронные устройства.

Конструктивно счетчик воды состоит из латунного корпуса с резьбовыми патрубками и крыльчаткой, герметизирующей перегородкой и счетного механизма с прозрачной крышкой и пломбировочным кольцом. Во входном патрубке закреплена сетка-фильтр. Регулировка счетчика воды осуществляется поворотом герметизирующей перегородки.

Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в кубических метрах (м3). Дольные значения кубических метров индицируются двумя барабанчиками и двумя стрелочными указателями красного цвета.

Счетчики выпускаются следующих конструктивных исполнений:

ЕТK-м-D, ЕТW-м-D — счетчики воды, защищены от воздействия внешнего магнитного поля и оснащены модуляторным диском.

Данные счетчики подготовлены для дальнейшего дооснащения EDC модулем.
Счетчики ЕТK-м-D оснащаются пломбировочным кольцом синего цвета, счетчики ЕТW-м-D — кольцом красного цвета.

Счетчики выпускаются с номинальными размерами DN 15 и DN 20.

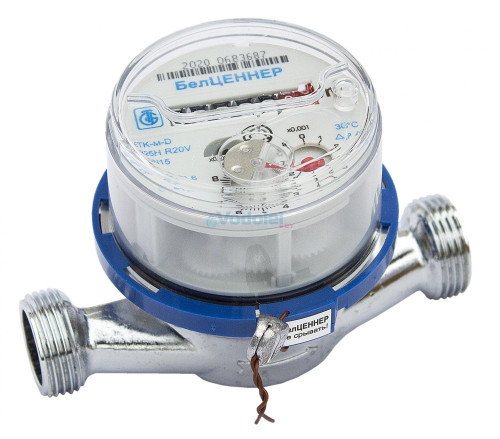

Счетчик холодной воды ETK-м-D
с модуляторным диском

Счетчик горячей воды ETW-м-D
с модуляторным диском



Данные счетчики воды могут комплектоваться EDC модулем и применяются в беспроводных системах дистанционного считывания показаний (вес импульса 1 литр/импульс). Особенности конструкции прибора позволяют производить установку модуля, как при выпуске из производства, так и на месте эксплуатации.


Счетчик холодной воды ETK-м-D
в комплекте с EDC модулем

Счетчик горячей воды ETW-м-D
в комплекте с EDC модулем



ЕТK-м-N, ЕТW-м-N — счетчики воды, оснащены стрелкой с магнитом и комплектоваться герконовым датчиком импульсов (вес импульса – 10 литров/импульс).

Счетчики применяются в проводных системах дистанционного считывания показаний или в беспроводных посредством подключения дополнительному оборудованию (PDC модулю).
Счетчики ЕТК-м-N оснащаются пломбировочным кольцом синего цвета, счетчики воды ЕТW-м-N — кольцом красного цвета.

Счетчики выпускаются с номинальными размерами DN 15 и DN 20.


Счетчик холодной воды ETK-м-N
с датчиком импульсов

Счетчик горячей воды ETW-м-N
с датчиком импульсов



• ETK-м-K, ETW-м-K — счетчики, которые уже при выпуске из производства оборудованы радиомодулем и могут быть интегрированы в разные системы диспетчеризации на базе протоколов LoRaWAN или wM-Bus.

Счетчики выпускаются с номинальным размером DN 15.


Счетчик холодной воды ETK-м-K
с Р — модулем

Счетчик горячей воды ETW-м-K
с Р — модулем

Основные технические и метрологические характеристики

Счетчики воды крыльчатые ET-м соответствуют требованиям ТНПА, действующим в Республике Беларусь:
• ТУ РБ 37412364. 001-97 «Счетчики воды крыльчатые ЕТ-м».
• СТБ ISO 4064-1-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования».
• СТБ ISO 4064-2-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 2. Требования к установке».
• СТБ ISO 4064-3-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды Часть 3. Методы и средства испытаний».
• СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».




























ЕТК-м-D ЕТW-м-D

ЕТК-м-N ЕТW-м-N

ЕТК-м-K ЕТW-м-K

Постоянный расход

Q3

м3

1,6

1,6

1,6

Максимально возможный диапазон измерений

Q3/Q1

R

50H

50H

50H

Диапазон измерений при серийном выпуске

25H/20V

25H/20V

25H/20V

Максимальный расход

Q4

м3

2

2

2

Порог чувствительности

л/ч

<10

<10

<10

Класс точности





2 по ГОСТ ISO 4064-1-2017

Температурный класс

T30

T90

°C

0,1 – 30

0,1 – 90

0,1 – 30

0,1 – 90

0,1 – 30

0,1 – 90

Максимально возможное рабочее давление

MAP

МПа

1,0/1,6

1,0/1,6

1,0/1,6

Класс потери давления

Δр

МПа

0,040

0,040

0,040

Класс чувствительности к профилю потока

U0/D0

U0/D0

U0/D0

Устойчивость к воздействию магнитного поля

высокое

стандартное

высокое

Емкость счетного механизма

min

max

л

м3

0,02

99999,99

0,02

99999,99

0,05

9999,999

Вес импульса

л/имп

1

1/10

1

Климатические условия

°C

5 – 55

5 – 55

5 – 55

Номинальный диаметр

DN

15

20

15

20

15

20

Размер присоединительных резьбовых соединений,

D1

D2

дюйм

¾

½

1

¾

¾

½

1

¾

¾

½

1

¾

Длина, мм, не более

L

мм

110

130

110

130

110

130

Ширина, мм, не более

B

мм

76

76

76

Высота, мм, не более

H

мм

95

95

95



График потерь крыльчатых счетчиков воды


Гарантийные обязательства

Изготовитель гарантирует соответствие счетчиков требованиям ТУ РБ 37412364. 001-97 «Счетчики воды крыльчатые ЕТ-м» при соблюдении условий хранения, транспортирования, монтажа и эксплуатации.

Межповерочный интервал — 5 лет.

Гарантийный срок эксплуатации счетчиков — 5 лет от даты первичной поверки. При наличии заводского брака счетчик ремонтируется и поверяется за счет изготовителя. Гарантия не распространяется на счетчики некомплектные, имеющие механические повреждения или засорения.

Средний срок службы счетчика должен быть не менее 12 лет. Критерий отказа – достижение предельного состояния, когда восстановление счетчика становится невозможным или нецелесообразным.

Аксессуары для монтажа счетчиков воды



   кран шаровойпара штуцеров
(узел присоединительный)
фильтр осадочный
