Счетчик воды электромагнитный: ВСЭ электромагнитный счетчик воды — Продажа счетчиков воды и теплосчетчиков по низким ценам.

Содержание

Расходомер воды и счетчики для жидкости, виды и типы водных приборов учета

Необходимость измерения объема жидкости, проходящей по трубе или каналу определяется несколькими задачами: технологическими (для оптимизации режимов работы насосов и другого технологического оборудования), коммерческими (для организации взаиморасчетов между предприятиями за воду и стоки) и экологическими (постоянно развивающееся экологическое законодательство уже сегодня требует обязательное автоматическое измерение объема сбросов (стоков) на крупных предприятиях при одновременном непрерывном контроле концентрации загрязняющих веществ).

Виды и типы расходомеров воды

Наиболее простым типом расходомеров являются тахометрические водосчетчики, в которых вращающаяся за счет движения воды крыльчатка передает вращение на счетчик. Такие устройства в качестве стационарных приборов учета работают только на водопроводах малого диаметра. Аналогичные переносные «вертушки» широко используются для временных точечных измерений в самотечных каналах и реках.

Для решения задач измерения объема поданной воды на городских водопроводах широко используют полнопроходные электромагнитные расходомеры жидкости. Они отличаются высокой точностью измерений (погрешность может составлять +0,5% или даже +0,3%). Это наиболее распространенные приборы для наружных трубопроводов водоснабжения малого диаметра. Однако для труб большого диаметра применение электромагнитных водомеров усложняется их большим весом и габаритами, а также высокой стоимостью. Также весьма спорным является вопрос «беспроливных», «имитационных» методов периодической поверки таких устройств большого диаметра, введенных из-за отсутствия в недавнем прошлом в России соответствующих проливных стендов, а также из-за огромных затрат на демонтаж и транспортировку подобного оборудования весом сотни килограммов для периодической поверки на проливном стенде. Полнопроходные электромагнитные счетчики используют также на сетях напорной канализации. Есть попытки установки оборудования такого типа на безнапорных стоках с добавлением уровнемера, но они не получили распространения из-за высокой стоимости.

Широко распространенным типом приборов для напорных и безнапорных трубопроводов различного диаметра являются ультразвуковые расходомеры. В них могут быть использованы различные методы измерений: время-импульсный, кросс-корреляционный и метод Доплера.

Для работы в больших самотечных каналах иногда используют радарные или лазерные бесконтактные расходомеры. Эти устройства определяют скорость на поверхности потока радарным датчиком скорости, а уровень потока — ультразвуковым или радарным уровнемером.

Для указанной задачи используют также уровнемеры, на основе показаний которых определяется объемный расход, вычисляемый по формуле Маннинга (или Павловского) как функция уклона и сопротивления (шероховатости стенок). Этот метод также не учитывает распределение скоростей в сечении потока. Кроме того, при возникновении подпоров (засоров ниже по течению) ошибка этого метода становится еще выше.

В напорных трубопроводах используют также штанговые электромагнитные счетчики на воду, представляющие собой длинную металлическую штангу с электромагнитным датчиком на конце, вставляемые в трубопровод через шаровой кран и обеспечивающие измерение скорости потока в одной точке (как правило, в центре трубы).

Области применения различных типов водосчетчиков

Тахометрические датчики применяются на водопроводе малого диаметра. Их обычно устанавливают на внутренних сетях в качестве квартирных или домовых расходомеров счетчиков воды.

Электромагнитные полнопроходные счетчики широко распространены на наружных сетях водоснабжения небольшого диаметра, их также применяют на больших трубах магистрального водопровода и на напорной канализации.

При этом на трубах диаметром свыше 300 мм начинают проявляться основные недостатки этих устройств: большой вес и габариты, а также высокая цена. Поэтому имеется тенденция (в первую очередь в Германии и Западной Европе) замены полнопроходных электромагнитных приборов на канализации диаметром более 300 мм на кросс-корреляционные, а на водопроводе – на ультразвуковые время-импульсные. Однако на сегодня наиболее распространенные промышленные расходомеры воды для магистральных трубопроводов — электромагнитные.

Стационарные время-импульсные расходомеры работают в основном с достаточно чистой и однородной жидкостью, так как прохождение ультразвука через непредсказуемую неоднородную среду вносит существенную погрешность в измерения.

Они работают на напорных трубах от малого и до самого большого из реально существующих диаметров в водоснабжении, а также на самотечных каналах. Кроме того, портативные время-импульсные счетчики являются в настоящее время наиболее популярными переносными расходомерами воды.

Доплеровские и кросс-корреляционные приборы требуют наличия взвеси или пузырьков воздуха в жидкости, поэтому они применяются только на грязной или слегка загрязненной воде. В более сложных и ответственных случаях рекомендуются кросс-корреляционные устройства в силу их большей точности и надежности показаний, в простых и менее ответственных случаях можно устанавливать доплеровские, в силу их более низкой стоимости.

Радарные и лазерные системы предназначены для измерения расхода в безнапорных каналах на основе измерения скорости на поверхности потока и уровня потока с дальнейшим вычислением средней скорости потока и, соответственно, объемного расхода, по формулам и с введением поправочных коэффициентов.

В силу невозможности получения информации о распределении скоростей по слоям потока бесконтактным методом и использованием теоретических коэффициентов точность данных приборов существенно уступает точности погружных устройств, поэтому их рекомендуется применять только в тех случаях, когда установка датчиков в поток невозможна.

Уровнемеры, благодаря их низкой стоимости, также часто используются для определения расхода на самотечных каналах. Однако фактическая погрешность их может быть очень большой, поэтому не рекомендуется ставить их для коммерческого учета на объектах с большим водопотреблением, где ошибка приводит к существенным финансовым потерям.

Электромагнитные штанговые измерительные устройства применяют только на достаточно чистой жидкости, так как в грязной среде их чувствительный элемент быстро покрывается налетом и перестает корректно работать.

Их преимуществом является низкая цена, простота установки, которая осуществляется через стандартный шаровой кран, приваренный к трубопроводу, а также низкое энергопотребление, обеспечивающее возможность их длительного (до 5 лет) использования в автономном режиме, без каких-либо проводов, с передачей полученных данных по сетям мобильной связи.

Их недостатком является более высокая погрешность по сравнению с полнопроходными электромагнитными и с ультразвуковыми приборами. Это оборудование редко используют для коммерческого учета (хотя это допускается), чаще их применяют на диктующих точках с целью контроля за гидравлическими режимами водопроводной сети, для периодического контроля со стороны водоканалов корректности показаний стационарных узлов учета на предприятиях водопользователях, а также в системах поиска скрытых утечек в качестве легко переставляемого с места на место оборудования.

Как выбрать стационарный расходомер?

При выборе оборудования для стационарного узла учета необходимо учитывать следующие факторы:

Степень загрязненности жидкости. Чистая вода делает невозможным применение доплеровских и кросс-корреляционных приборов. В грязной среде не смогут работать время-импульсные и тахометрические водосчетчики, а также штанговые электромагнитные расходомеры. В слегка загрязненной жидкости могут работать все типы оборудования.
Напорная труба или самотек. Тахометрические счетчики, электромагнитные штанговые и полнопроходные устройства используются на напорных сетях. Радарные расходомеры и уровнемеры – только на безнапорных. Доплеровские, кросс-корреляционные и время-импульсные устройства могут работать как в напорных, так и в безнапорных трубах, для разных случаев выбираются разные типы датчиков на воду.
Для напорных труб – максимальное давление. Так, для врезных доплеровских и кросс-корреляционных датчиков существует ограничение по давления 4 бара, другие типы сенсоров могут работать при 20 барах и более.
Для напорных труб: диаметр. Для внутренних домовых труб водоснабжения малого диаметра (до 150-200 мм) используются тахометрические водосчетчики, для наружных сетей диаметром от 150 до 300 (400) мм чаще применяют электромагнитные счетчики, при больших диаметрах для грязной воды рекомендуются кросс-корреляционные или доплеровские, а для чистой – электромагнитные приборы учета.
Для безнапорных труб: размер и форма канала, уровень заполнения.
Скорость потока. Например, в самотечных каналах с относительно чистой водой при большой скорости потока рекомендуются время-импульсные расходомеры, при низкой и средней скоростях – кросс-корреляционные или доплеровские.
Конструкция трубы или канала в месте установки прибора, наличие доступа к внешним или внутренним стенкам канала, возможность остановки потока при монтаже.
Межповерочный интервал приборов, способы поверки (необходимость демонтажа для поверки), доступность снятия датчиков для поверки, обслуживания, замены и ремонта, срок гарантии, простота и удобство обслуживания, дружелюбный и понятный интерфейс, требования к квалификации обслуживающего персонала и другие вопросы обслуживания приборов являются важными показателями при выборе счетчиков воды промышленных.
Допустимая погрешность измерений (либо информация, влияющая на выбор допустимой погрешности: является ли учет технологическим или коммерческим; для узлов коммерческого учета – водопотребление объекта и средний размер платы за воду; для узлов технологического учета – дальнейшее использование результатов измерений (будут ли использованы в контуре автоматического управления технологическими процессами и т. п.)). Так в одном и том же безнапорном канале при низких требованиях по точности можно поставить уровнемер или радарный расходомер, при средних требованиях – доплеровский расходомер жидкости, при высоких требованиях – кросс-корреляционный водосчетчик.
Требования к химической стойкости, пожарной и взрывобезопасности оборудования на объекте установки. Для данных условий требуются датчик специального исполнения.
Стоимость приборов. Продолжая пример из предыдущего пункта на одном и том же узле учета исходя из требований по точности можно установить очень дешевое оборудование на основе уровнемера, либо более дорогой доплеровский прибор, либо еще более дорогой, но точный и надежный кросс-корреляционный счетчик.
Наличие жестких финансовых ограничений. Понятно, что всегда нужно стремиться к выбору оптимального по цене оборудования для решения поставленной задачи, однако в ряде случаев финансовая ситуация не позволяет установить необходимый прибор на воду. В этом случае необходимо решение либо об отказе от установки оборудования (откладывания решения вопроса), либо об установке более дешевого прибора если это в принципе целесообразно, либо о привлечении дополнительных кредитов, если видна быстрая окупаемость проекта и т. д.

Промышленный счетчик воды

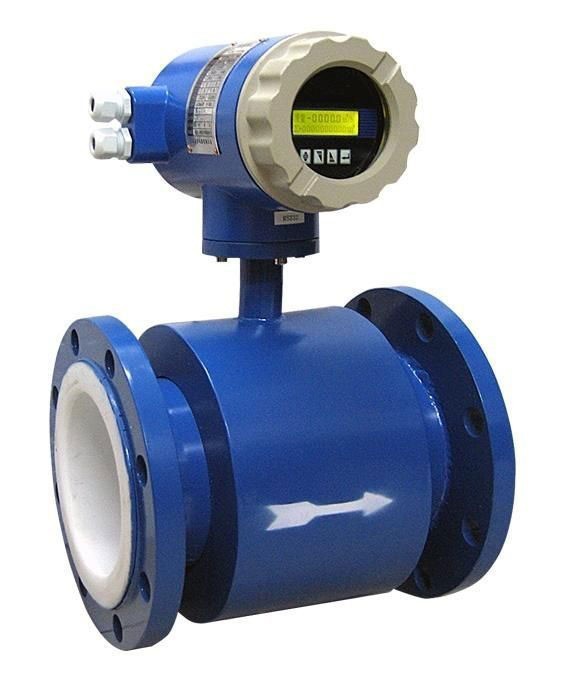

Что из себя представляют электромагнитные счетчики воды

Что такое электромагнитные счетчики воды

Магнитный расходомер служит для измерения текучих составов, обладающих электропроводностью. Прибор работает с неоднородными и агрессивными жидкостями, но не подходит для измерения расхода углеводородов, дистиллированной воды и многих неводных растворов с малой проводимостью тока.

Устройство и принцип работы прибора

Расходомер рассматриваемого типа используется в разных сферах, где требуется взять под контроль большие потоки:

химических реагентов;

сточных вод;

жидкостей с нестабильными свойствами;

шламовых сбросов.

Электрическая муфта несет комплект соленоидов. В трубу вмонтированы электроды, соединенные с устройством для замера и преобразования напряжения. Принцип таков:

Соленоиды создают магнитное поле.

Протекающая по трубе жидкость-проводник. Между двумя электродами трубы создается напряжение. Величина зависит от скорости движения жидкости.

В потоке возникает разность потенциалов, улавливаемая электродами.

Задачи решаемые с применением электромагнитного расходомера

Расходомер работает в напорных и безнапорных, но заполненных трубах. Основное требование к агенту – наличие электропроводности не менее чем у питьевой воды 20,2 мкСм/м (ГОСТ 30813-2002). Прибор обладает низкой погрешностью, так как на результат не оказывают влияния:

вязкость и плотность агента;

сечение трубы;

местные сопротивления.

Счетчик характеризуется безынерционностью, большим динамическим диапазоном. Прибор устанавливают на линиях, где другие типы счетчиков не работают.

Достоинства электромагнитных расходомеров

Прибор можно устанавливать вертикально, горизонтально, наклонно на коротком линейном участке.

Устройство надежное, так как не имеет в конструкции движущихся частей, которые ломаются.

Катушку с соленоидами можно устанавливать на трубы большого сечения, работающие под давлением и на спокойный ламинарный поток.

Внутри трубопровода не создается дополнительных сопротивлений, погрешности минимальные.

Отсутствие инерции в замерах позволяет работать с быстро меняющими расход жидкостями.

Показания можно интегрировать в систему учета, архивировать.

Трубопровод чистят и обслуживают, не снимая тяжелый прибор.

Межповерочный период соответствует современным требованиям – 4 года.

Недостатки прибора

Снабжение точки электроэнергией. Нет света — автоматика перекроет подачу в трубе.

Изделие сложно в монтаже, с большими трудностями снимается на метрологическую поверку.

Восприимчивость системы к турбулентности.

Все сетевые аппараты обладают наведенным полем, «трансформаторным эффектом». Требуются компенсирующие цепи.

Сложность в снятии показаний создает низкий уровень сигнала, необходима защита от внешних помех.

Сферы применения

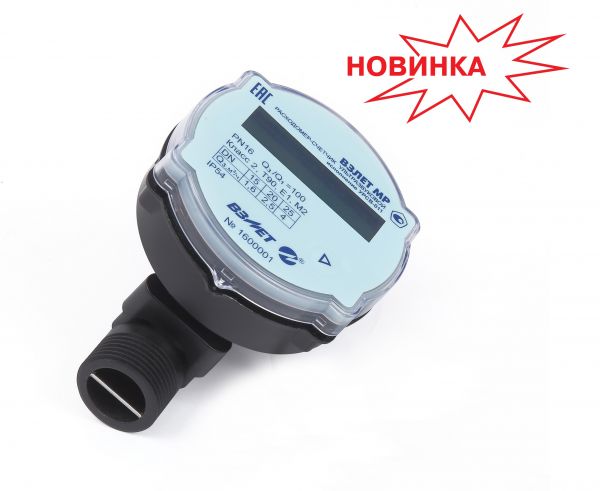

Магнитные счетчики встречаются во всех сферах деятельности, где производится перекачка жидкостей. Чаще всего их используют на линиях в поточном производстве – перекачка нефти и ее производных, воды, пульпы. В бытовых системах отопления и канализационных сетях применяют простые в обслуживании счетчики «Взлет», «Прэм». Прибор незаменим в системе управления быстроменяющимися потоками жидких и газообразных компонентов.

У приборов есть индивидуальные зоны, где они эффективно применяются:

Счетчик э/м «ПРЭМ», показания считываются с внешнего устройства, входят в автоматизированные системы учета энергоресурсов ЖКХ.

Аппарат Promag предназначен для работы в высокотемпературном режиме, имеет контроллер, обслуживает сложные технологические процессы.

Счетчик «Питерфлоу» оборудован антивандальным электронным блоком, предназначен для учета перекачиваемых жидкостей в сфере ЖКХ.

Что такое электромагнитные расходомеры?

Электромагнитные расходомеры (или магметры) — это тип измерителей скорости или объемного расхода, которые работают в соответствии с законом электромагнитной индукции Фарадея, который гласит, что при движении проводника через магнитное поле возникает напряжение. Магнитометры могут определять расход только проводящих жидкостей. Ранние конструкции магнитометров требовали минимальной проводимости жидкости 1-5 микросименсов на сантиметр для их работы. В более новых конструкциях это требование снижено в сто раз до 0,05–0,1.

Магнитный расходомер состоит из немагнитной трубы, покрытой изоляционным материалом. Пара магнитных катушек расположена, как показано на рисунке 1, а пара электродов пронизывает трубу и ее футеровку.

Если проводящая жидкость течет по трубе диаметром (D) через магнитное поле с плотностью (В), создаваемое катушками, величина напряжения (Е), возникающего на электродах, как предсказывает закон Фарадея, будет пропорциональна скорость (V) жидкости. Поскольку плотность магнитного поля и диаметр трубы являются фиксированными величинами, их можно объединить в калибровочный коэффициент (K), и уравнение сводится к следующему:

Э = КВ

Различия скоростей в разных точках профиля потока компенсируются коэффициентом взвешивания сигнала. Компенсация также обеспечивается за счет такой формы магнитных катушек, что магнитный поток будет наибольшим там, где весовой коэффициент сигнала наименьший, и наоборот.

Производители определяют К-фактор каждого магнитометра путем калибровки водой каждой расходомерной трубки. Полученное таким образом значение K справедливо для любой другой проводящей жидкости и является линейным во всем диапазоне расходомера. По этой причине расходомерные трубки обычно калибруются только для одной скорости. Магметры могут измерять поток в обоих направлениях, так как изменение направления изменит полярность, но не величину сигнала.

Рисунок 1: Магнитометр и его компоненты

Значение K, полученное при испытании водой, может быть недействительным для неньютоновских жидкостей (с вязкостью, зависящей от скорости) или магнитных суспензий (содержащих магнитные частицы). Эти типы жидкостей могут влиять на плотность магнитного поля в трубке. Для обеих этих жидкостей следует рассмотреть возможность калибровки на линии и специальных компенсационных конструкций.

Возбуждение магнитометра

Напряжение, которое развивается на электродах, представляет собой милливольтовый сигнал. Этот сигнал обычно преобразуется в стандартный ток (4-20 мА) или частотный выход (0-10 000 Гц) на расходомерной трубке или рядом с ней. Интеллектуальные магнитные преобразователи с цифровыми выходами обеспечивают прямое подключение к распределенной системе управления. Так как сигнал магнитометра слабый, провод должен быть экранирован и скручен, если передатчик удален.

Катушки магнитометра могут питаться как переменным, так и постоянным током (рис. 2). При возбуждении переменным током к магнитным катушкам прикладывается линейное напряжение. В результате сигнал расхода (при постоянном расходе) также будет выглядеть как синусоида. Амплитуда волны пропорциональна скорости. В дополнение к сигналу потока в электродной петле могут возникать шумовые напряжения. Шум в противофазе легко фильтруется, но шум в фазе требует, чтобы поток был остановлен (с заполненной трубой) и выходной сигнал преобразователя был установлен на ноль. Основная проблема с конструкциями магнитометров переменного тока заключается в том, что шум может варьироваться в зависимости от условий процесса, и для поддержания точности требуется частая повторная установка нуля.

Рисунок 2: Методы возбуждения

В конструкциях с возбуждением постоянным током низкочастотный (7-30 Гц) импульс постоянного тока используется для возбуждения магнитных катушек. Когда на катушки подается импульс (рис. 2), преобразователь считывает как сигналы расхода, так и шумовые сигналы. Между импульсами передатчик видит только шумовой сигнал. Таким образом, шум можно постоянно устранять после каждого цикла.

Обеспечивает стабильный нуль и устраняет дрейф нуля. Помимо того, что они более точны и способны измерять более низкие расходы, счетчики постоянного тока менее громоздки, их проще устанавливать, они потребляют меньше энергии и являются наиболее рентабельными, чем счетчики переменного тока. Одна новая конструкция постоянного тока потребляет значительно больше энергии, чем предыдущие поколения, и, таким образом, создает более сильный сигнал расходомера.

В другом новом дизайне используется уникальная схема двойного возбуждения, которая возбуждает катушки с частотой 7 Гц для обеспечения нулевой стабильности, а также с частотой 70 Гц для получения более сильного сигнала. Передатчики Magmeter могут питаться как от переменного, так и от постоянного тока. Двухпроводной магнитный расходомер постоянного тока с питанием от контура также доступен в искробезопасном исполнении, но его производительность снижается из-за ограничений по мощности.

Недавно были также представлены импульсные счетчики переменного тока, устраняющие проблемы со стабильностью нуля традиционных конструкций переменного тока. Эти устройства содержат схему, которая периодически прерывает подачу переменного тока, автоматически обнуляя влияние технологического шума на выходной сигнал.

Сегодня возбуждение постоянным током используется примерно в 85 % установок, а магнитометры переменного тока заявляют о других 15 %, если это оправдано следующими условиями:

При вовлечении большого количества воздуха в технологический поток;
Когда технологический поток представляет собой суспензию, размеры твердых частиц неоднородны и/или твердая фаза не гомогенно смешана с жидкостью; или
Когда поток пульсирует с частотой менее 15 Гц.

При наличии любого из трех вышеперечисленных условий выходной сигнал импульсного измерителя постоянного тока, вероятно, будет шумным. В некоторых случаях можно свести к минимуму проблему шума (удерживать колебания в пределах 1% от заданного значения) путем фильтрации и демпфирования выходного сигнала. Если для устранения шума требуется более 1-3 секунд демпфирования, всегда лучше использовать амперметр.

Расходомерные трубки, вкладыши и зонды

Строительные размеры фланцевых расходомерных трубок (длины укладки) обычно соответствуют рекомендациям Международной организации по стандартизации (ISO). Размеры коротких магметров обычно также соответствуют этим рекомендациям. Магнитные расходомерные трубки и вкладыши изготавливаются из многих материалов и широко используются во всех перерабатывающих отраслях, включая пищевую, фармацевтическую, горнодобывающую и металлургическую.

Некоторые материалы футеровки (особенно PFA) могут быть повреждены при использовании монтировок при установке или снятии футеровки с технологического трубопровода. Они также могут быть повреждены чрезмерной затяжкой фланцевых болтов. Для предотвращения таких повреждений доступны защитные вкладыши.

Любая расходомерная трубка, как правило, может использоваться с любым преобразователем того же производителя. В зависимости от его конструкции и особенностей стоимость 2-в. магнитный расходомер может варьироваться от 1500 до 5000 долларов. Эта стоимость снижается, но все еще выше, чем у наименее дорогих датчиков расхода.

Магнитные расходомеры также могут быть упакованы в виде зондов и вставлены в технологические трубы через краны. Эти зонды содержат как электроды, так и магнитные катушки. Текущая технологическая жидкость индуцирует напряжение на электродах, которое отражает скорость на наконечнике зонда, а не среднюю скорость жидкости в трубе. Эти магнитометры недорогие и выдвижные. Поэтому нет необходимости останавливать процесс для их установки или удаления. Точность измерения сильно зависит от соотношения между измеренной скоростью и средней скоростью в трубе.

Электроды

В обычных расходомерных трубках электроды находятся в контакте с технологической жидкостью. Они могут быть съемными или постоянными, если они производятся каплей жидкой платины, когда она спекается через керамический вкладыш и сплавляется с оксидом алюминия, образуя идеальное уплотнение. Эта конструкция предпочтительна из-за ее низкой стоимости, ее устойчивости к истиранию и износу, ее нечувствительности к ядерному излучению и ее пригодности для санитарных применений, поскольку в ней нет полостей, в которых могут размножаться бактерии. С другой стороны, керамическая трубка не выдерживает изгиба, растяжения или резкого охлаждения, а также не выдерживает воздействия окисляющих кислот или горячей и концентрированной щелочи.

В более поздних конструкциях с емкостной связью используются бесконтактные электроды. В этих конструкциях используются области металла, зажатые между слоями материала футеровки. Они доступны в размерах менее восьми дюймов в диаметре и с керамическими вкладышами. Магнитометры, использующие эти бесконтактные электроды, могут «считывать» жидкости, имеющие в 100 раз меньшую проводимость, чем требуется для приведения в действие обычных расходомеров. Поскольку электрод находится за гильзой, эти конструкции также лучше подходят для жестких условий нанесения покрытий.

Последние разработки

Когда магнитный расходомер снабжен емкостным датчиком уровня, встроенным в футеровку, он также может измерять расход в частично заполненных трубах. В этой конструкции электроды магнитометра расположены в нижней части трубы (примерно на 1/10 диаметра трубы), чтобы оставаться покрытыми жидкостью. Предусмотрена компенсация волнового воздействия и калибровка для полной трубы, отсутствия потока (статический уровень) и частично заполненной трубы.

Еще одной недавней разработкой является магнитный расходомер с расходомерной трубкой из углеродистой стали без футеровки. В этой конструкции измерительные электроды устанавливаются снаружи расходомерной трубки без футеровки, а магнитные катушки генерируют поле в 15 раз сильнее, чем в обычной трубке. Это магнитное поле проникает глубоко в технологическую жидкость (а не только вокруг электрода, как в случае со стандартными датчиками магнитометра). Основным преимуществом являются низкие первоначальные затраты и затраты на замену, поскольку необходимо заменить только датчики.

Выбор электромагнитного расходомера

Магнитные расходомеры могут обнаруживать поток чистых, многофазных, грязных, агрессивных, эрозионных или вязких жидкостей и суспензий, если их проводимость превышает минимум, необходимый для конкретной конструкции. Ожидаемая погрешность и диапазон регулирования лучших конструкций составляют от 0,2 до 1% расхода в диапазоне от 10:1 до 30:1, если скорость потока превышает 1 фут/сек. При более низких скоростях потока (даже ниже 0,1 фут/с) погрешность измерения увеличивается, но показания остаются воспроизводимыми.

Важно, чтобы проводимость технологической жидкости была одинаковой. Если две жидкости смешиваются и проводимость одной добавки значительно отличается от проводимости другой технологической жидкости, важно, чтобы они были полностью перемешаны до того, как смесь достигнет магнитометра. Если смесь неоднородна, выходной сигнал будет шумным. Чтобы предотвратить это, карманы с различной проводимостью можно устранить, установив перед магнитометром статический смеситель.

Размер магнитометра определяется таблицами или диаграммами емкости, опубликованными производителем. На Рисунке 4-3 представлена номограмма пропускной способности для трубопроводов размером от 0,1 дюйма до 96 дюймов. Для большинства применений скорость потока должна находиться в пределах от 3 футов/сек до 15 футов/сек. Для агрессивных жидкостей нормальный диапазон скоростей должен составлять 3-6 футов/сек. Если расходомер непрерывно работает со скоростью ниже 3 фут/с, точность измерения ухудшится, а непрерывная работа с превышением верхнего предела нормального диапазона скоростей сократит срок службы расходомера.

Рисунок 3: Номограмма пропускной способности магнитных расходомеров

Беспрепятственный характер магнитомера снижает вероятность закупорки и ограничивает невосстановленную потерю напора до эквивалентной длины прямой трубы. Низкий перепад давления желателен, потому что он снижает затраты на перекачку и помогает системам самотечной подачи.

Проблемные приложения

Магнитометр не может отличить вовлеченный воздух от технологической жидкости; следовательно, пузырьки воздуха будут вызывать высокие показания магнитометра. Если захваченный воздух распределен неоднородно, а имеет форму воздушных пробок или больших пузырьков воздуха (размером с электрод), это сделает выходной сигнал зашумленным или даже нарушит его. Таким образом, в тех случаях, когда возможен воздухововлекающий эффект, размер расходомера должен быть таким, чтобы скорость потока при нормальных условиях потока составляла 6-12 футов/сек.

Покрытие электродов — еще одна распространенная проблема магнитометра. Накопление материала на внутренних поверхностях измерителя может электрически изолировать электроды от технологической жидкости. Это может привести к потере сигнала или ошибке измерения либо из-за изменения диаметра расходомерной трубки, либо из-за смещения диапазона и нуля. Естественно, лучшее решение – это профилактика. Одним из предупредительных шагов является выбор размера расходомера таким образом, чтобы при нормальных условиях расхода скорость потока была относительно высокой: не менее 6-12 футов/сек или максимально возможной с учетом возможности эрозии и коррозии.

Другим методом предотвращения является использование электродов, которые выступают в поток, чтобы воспользоваться эффектом турбулентности и промывки. В более тяжелых условиях можно установить механическую систему очистки, которая будет использоваться с перерывами или постоянно для удаления налета и отложений.

Магнитометры Омега

Погружные магнитометры

Эти универсальные, простые в установке расходомеры обеспечивают точное измерение расхода в широком динамическом диапазоне при размерах труб от 0,5 до 8 дюймов, удовлетворяя требования многих различных областей применения. Магнитометры серии FMG3000 предлагают различные варианты выхода для использования с расходомерами Omega, имеющими частотный выход или выходной сигнал от 4 до 20 мА. Измерение скорости потока компенсируется температурой с помощью встроенного датчика температуры.

Встроенные магнитометры

Электромагнитные расходомеры серии FMG90B предназначены для измерения токопроводящих жидкостей. Магнитометры FMG90B не имеют движущихся частей и имеют футеровку из ПТФЭ, они могут работать со сточными водами, целлюлозой, пищевыми продуктами и шламами.

Магнитометры с малым расходом

FMG-2000 не имеет движущихся частей, а электроды спроектированы так, чтобы препятствовать загрязнению. Этот магнитометр не требует технического обслуживания в тех случаях, когда мусор может помешать работе механических счетчиков. Нет деталей, которые могут изнашиваться. Минимальные требования к прямым трубам позволяют использовать расходомеры серии FMG-2000 в конфигурациях трубопроводов, где между расходомером и коленом мало места. Счетчики серии FMG-2000 имеют класс защиты IP68 для приложений, в которых счетчик может находиться под водой на глубине до 3 м (10 футов) в течение продолжительных периодов времени. Скорость и общая индикация являются стандартными. Единицы скорости и суммы, а также импульсный выход настраиваются пользователем с помощью сенсорной клавиатуры на передней панели.

Установка электромагнитного расходомера

Магнитный расходомер всегда должен быть заполнен жидкостью. Таким образом, предпочтительное место для магнитометров находится в вертикальных восходящих линиях потока. Установка в горизонтальные линии допустима, если участок трубы находится в нижней точке и если электроды не находятся в верхней части трубы. Это предотвращает контакт воздуха с электродами. Когда технологическая жидкость представляет собой суспензию, а магнитометр установлен в нижней точке, его следует снимать во время длительных периодов простоя, чтобы твердые частицы не оседали и не покрывали внутренние части.

Если необходимо периодически опорожнять магнитомер, он должен быть оснащен опцией нулевой точки с пустой трубкой. Когда эта опция активирована, выход передатчика будет зафиксирован на нуле. Обнаружение состояния пустой трубки осуществляется с помощью схемы, подключенной к дополнительным наборам электродов в расходомерной трубке. Функцию обнуления пустой трубки также можно активировать внешним контактом, например, контактом состояния насоса.

Для магнитометров требуется пять диаметров прямой трубы на входе и два диаметра на выходе, чтобы сохранить их точность и свести к минимуму износ футеровки. Доступны протекторы футеровки для защиты передней кромки футеровки от абразивного воздействия технологических жидкостей. Если магнитомер установлен в горизонтальной трубе длиной более 30 футов, труба должна поддерживаться с обеих сторон расходомера.

Магнитный расходомер должен быть электрически заземлен по отношению к технологической жидкости. Это связано с тем, что магнитометр является частью пути для любого блуждающего тока, проходящего по трубопроводу или через технологическую жидкость. Соединение путем заземления расходомера с обоих концов к технологической жидкости обеспечивает короткое замыкание для блуждающих токов, направляя их вокруг расходомерной трубки, а не через нее. Если система не заземлена должным образом, эти токи могут создать сдвиг нуля на выходе магнитного расходомера.

Электрическое соединение с технологической жидкостью можно обеспечить с помощью металлических заземляющих полос. Эти хомуты соединяют каждый конец расходомерной трубки с соседними фланцами трубопровода, которые, в свою очередь, находятся в контакте с технологической жидкостью. Хомуты используются, когда трубопровод является электропроводным. Когда труба непроводящая или облицованная, используются заземляющие кольца. Заземляющее кольцо представляет собой диафрагму с отверстием, равным номинальному размеру (внутреннему диаметру) расходомерной трубки. Он устанавливается между фланцами расходомерной трубки и прилегающими технологическими трубопроводами на входной и выходной сторонах. Расходомерная трубка соединена с технологической жидкостью путем соединения с металлическими заземляющими кольцами и заземлена путем подключения к надежному проводнику, такому как труба с холодной водой.

Расходомеры электромагнитные | KROHNE Group

Фильтр

31 изделие

OPTIFLUX 4400

Электромагнитный расходомер для автоматизированных систем безопасности (SIS) и требований высокой точности

Сертифицирован для автоматизированных применений возможность испытаний для увеличенных интервалов контрольных испытаний
Лучший в своем классе интервал диагностики, вкл. время реакции на ошибку всего 2 минуты
SIL 2/3 до DN600 / 24″; не-SIL до DN2000 / 80″ (больше по запросу)
Импульс, частота, состояние, 4…20 мА, HART ^® 7

OPTIFLUX 1050

Электромагнитный расходомер для основных применений с проводящими жидкостями

Экономичное измерение расхода жидкостей (≥5 мкСм/см) до +120°C / +248°F
Дополнительная изоляция электроники для использования в помещениях с повышенной влажностью
Бесфланцевое исполнение: DN10…150 / ⅜…6″, макс. PN40 / ASME Cl 300
4…20 мА, импульс, частота, состояние, HART ^® , Modbus

OPTIFLUX 10937 Электромагнитный 90930 расходомер для общего применения с проводящими жидкостями

Экономичное измерение расхода жидкостей (≥5 мкСм/см) с содержанием твердых частиц (≤10%)
-25…+120°C / -13…+248°F
Бесфланцевый -типовое исполнение: DN10…150 / ⅜…6″, макс. PN40 / ASME Cl 300
4…20 мА, импульс, частота, состояние, HART ^®

OPTIFLUX 1300

Электромагнитный расходомер для OEM-применений, дозирующих систем и компактных модулей

Экономичное измерение расхода жидкостей (≥5 мкСм/см) с содержанием твердых частиц (≤70%)

25…+ 120°C / -13…+248°F

Бесфланцевое исполнение: DN10…150 / ⅜…6″, макс. PN40 / ASME Cl 300
3 x 4…20 мА, HART ^® , Modbus, FF, Profibus-PA/DP, PROFINET

OPTIFLUX 2050

Электромагнитный расходомер для основных систем водоснабжения и водоотведения

Материалы футеровки, стойкие к низкоконцентрированным химическим веществам
С дополнительной изоляцией электроники для использования в зонах с повышенной влажностью
Фланец: DN25…1200 / 1…48″, макс. PN40 / ASME Cl 300
4–20 мА, импульс, частота, состояние, HART ^® , Modbus

OPTIFLUX 2100

Электромагнитный расходомер для всех стандартных применений в водоснабжении и водоотведении

Химически стойкие материалы футеровки
Компактная версия до IP69, раздельное исполнение IP68
Фланец: DN25…1200 / 1…48″, макс. PN40 / ASME Cl 300
4…20 мА, импульс, частота, состояние, HART Электромагнитный расходомер для коммунальных служб и промышленной автоматизации
- Измерение расхода проводящих жидкостей, например охлаждающих жидкостей, холодной/горячей воды, химикатов и т. д.
- Лучший в своем классе температурный диапазон, точность, перепад давления и диапазон расхода
- Ультракомпактная конструкция для параллельной установки и ограниченного пространства
- 4…20 мА, импульсный, частотный, Modbus, IO-Link
OPTIFLUX 2300
Электромагнитный расходомер для современных систем водоснабжения и водоотведения 001)
Установка 0D/0D в соотв. с MID MI-001 и OIML R49 класс точности 1
Фланец: DN25…3000 / 1…120″, макс. PN40 / ASME Cl 300
3 x 4…20 мА, HART ^®, Modbus, FF, Profibus -PA/DP, PROFINET

TIDALFLUX 2300

Электромагнитный расходомер для частично заполненных труб

Со встроенным емкостным измерителем уровня для измерения расхода воды и сточных вод (≥10% уровня заполнения трубы)
Точная (±1%) и экономичная альтернатива системы с открытым каналом
Фланец: DN200…1600 / 8…64″
3 x 4…20 мА, импульсный, HART ^® , Modbus, PROFINET

WATERFLUX 3050

Электромагнитный расходомер воды0128

Экономичное измерение питьевой, сырой и поливной воды
Дополнительная изоляция электроники для использования в зонах с высокой влажностью
Фланец: DN25…600 / 1…24″, макс. PN16 / ASME Cl 150; другие по запросу
4…20 мА, импульс, частота, состояние, HART ^® , Modbus

WATERFLUX 3070

Электромагнитный счетчик воды для районного учета питьевой воды и коммерческого учета (CT)

Питание от сети или от батареи , с возможностью резервного питания от батареи (включая Modbus)
Встроенное устройство измерения температуры и давления для контроля утечек
CT: MI-001, OIML R49 до DN600 / 24″, входные/выходные участки не требуются
Возможна установка в грунте (IP68)

WATERFLUX 3100

7 Электромагнитный расходомер для стандартных применений с водой

От измерения сырой воды до учета питьевой воды в распределительных сетях
Не требуются входные/выходные участки
До DN600 / 24″, макс.
