Устройство водонагревателей Термекс

Как выбрать
Как смонтировать или подключить
Как это работает
Обзоры, релизы, тесты
Энергосбережение в быту
Это интерестно

Цены на водонагреватели Термекс(Thermex) в нашем каталоге

Цены на ТЭНы для водонагревателей Термекс

Электроводонагреватели thermex
разработаны и изготовлены в строгом соответствии с международными стандартами EN 60.335-2-21, гарантирующими надежность и безопасность эксплуатации. Все модели прошли обязательную сертификацию Госстандарта России и полностью соответствуют требованиям ГОСТ-27570.18-92, ГОСТ 23511-79, ГОСТ Р 50033-92.

Всё типы и модели электроводонагревателей расчитаны на подключение к сети 220+10% В.

1. Выходная трубка для горячей воды

выполнена из нержавеющей стали.

2. Внутренний бак

изготовлен из стабилизированной стали, высокоустойчивой к коррозии.

3. Большой магниевый анод

для защиты от коррозии.

4. Стальной фланец

закрепленный на 5-ти болтах в корпусе водонагревателя, обеспечивает быструю и простую установку. На фланце смонтированы: нагревающий элемент, магниевый анод и термостат.

5. Внешняя оболочка водонагревателя

выполнена из стали и покрыта специальной порошковой эмалью, которая сохраняет сияющий вид в течении многих лет.

6. Glasslined!

внутренняя поверхность бака покрыта стеклофарфором (технология GLASSLINED) и вода в баке остается такой же чистой, как в стеклянной посуде.

7. Экологически чистая теплоизоляция (cfc free)

мощный слой пенополиуретана высокой плотности предотвращает потери тепла, предельно снижая затраты электроэнергии.

8. Трубка подачи холодной воды

изготовлена из нержавеющей стали

9. Термостат с двойной защитой

обеспечивает автоматическое регулирование температуры и две ступени защиты.

1, 8 Трубки подачи и забора воды. Внутри водонагревателя трубки подачи и забора воды расположены таким образом, что холодная вода поступает снизу, а горячая забирается сверху. Холодная вода, поступая в водонагреватель, проходит через рассекатель струи и равномерно распределяется по объему бака, постепенно вытесняя нагретую воду вверх, где и осуществляется забор горячей воды. При этом соблюдается принцип не перемешивания слоев воды, благодаря которому потребитель получает воду однородной температуры.

2, 6 Внутренний бак и внутреннее покрытие бака. Бак во всех моделях изготовлен из высокопрочной стабилизированной стали, устойчивой к коррозии. Внутренняя поверхность бака покрыта стеклофарфором, который обжигается при температуре + 850°С. Химически нейтральный стеклофарфор защищает стальной бак от коррозии. Благодаря особой кристаллической структуре стеклофарфор выдерживает значительные деформирующие нагрузки.Коэффициент линейного расширения стеклофарфора близок к коэффициенту расширения стали. Благодаря этому не происходит отслоения покрытия при эксплуатации прибора.

3 Магниевый анод предназначен для уменьшения электрохимической коррозии внутреннего бака. Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

4 Стальной фланец.

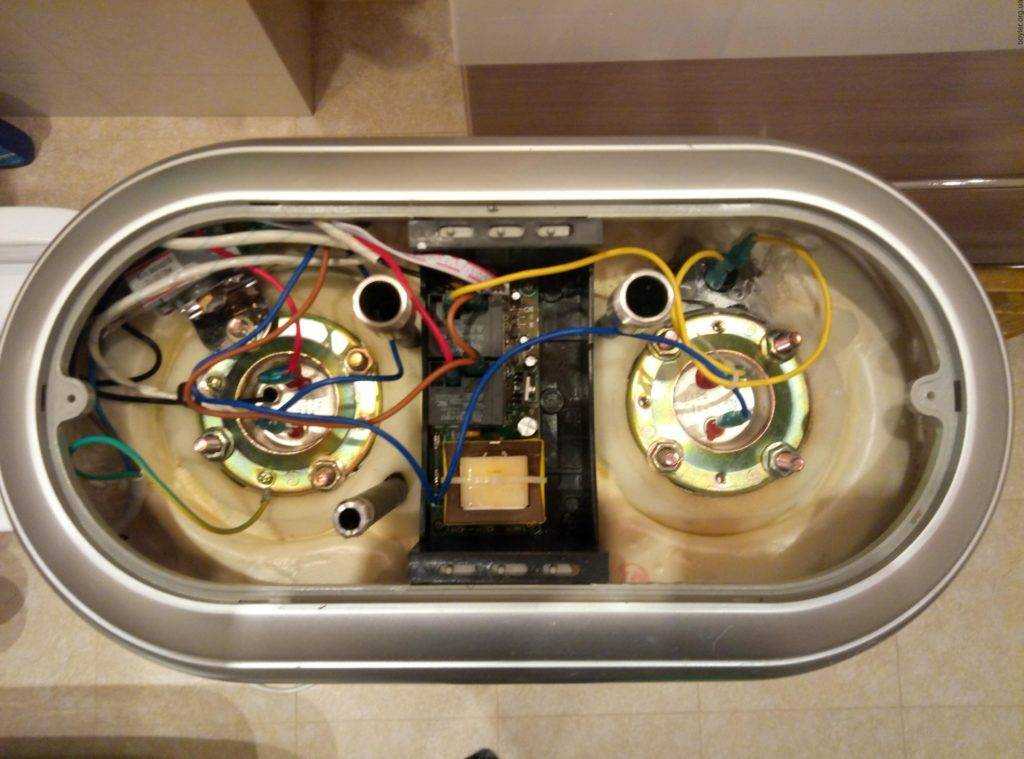

На фланце смонтированы: ТЭН — термоэлектронагреватель (нихромовая спираль в медном кожухе), термостат, магниевый анод. Съемный опорный фланец крепится в корпусе водонагревателя с помощью резьбы или болтов.

5 Внешнняя оболочка электроводонагревателя.
Корпус большинства моделей электроводонагревателей изготовлен из стали. Корпус моделей объемом 5 л, 10 л и 15 л изготовлен из пластика. Модель объемом 30л выполняется как в пластике, так и в металле.

7 Экологически чистая теплоизоляция (CFC FREE) Между корпусом и внутренним баком размещена теплоизоляция из экологически чистого пенополиуретана. Толщина ее колеблется в зависимости от модели от 18 до 40 мм. Благодоря этому средние теплопотери составляют 1° за 1,5-2 часа.

9 Термостат с двойной защитой. Термостат имеет плавную регулировку температуры до +75°С и устройство защиты водонагревателя от перегрева. Если температура воды достигнет предела допустимой температуры нагрева (выше +85°С), защитное устройство, расположенное внутри термостата, автоматически отключает ТЭН от сети. Температурный режим работы водонагревателя устанавливается самим пользователем при помощи терморегулятора. Заданный пользователем температурный режим термостат поддерживает автоматически. При падении температуры воды в приборе более чем на 3° термостат включает ТЭН, после чего температура повышается до заданной.

В комплект поставки входит предохранительный клапан, который монтируется на трубке подачи холодной воды и выполняет следующие защитные функции:

• предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
• уравнивает давление нагреваемой воды с давлением воды в системе водопровода: при повышении давления в водонагревателе выше давления воды в магистральной сети, клапан открывается и давление понижается до магистрального.
• при повышении допустимого давления в магистральной сети, автоматически, через дренажное отверстие обратного клапана, происходит сброс избытка давления.

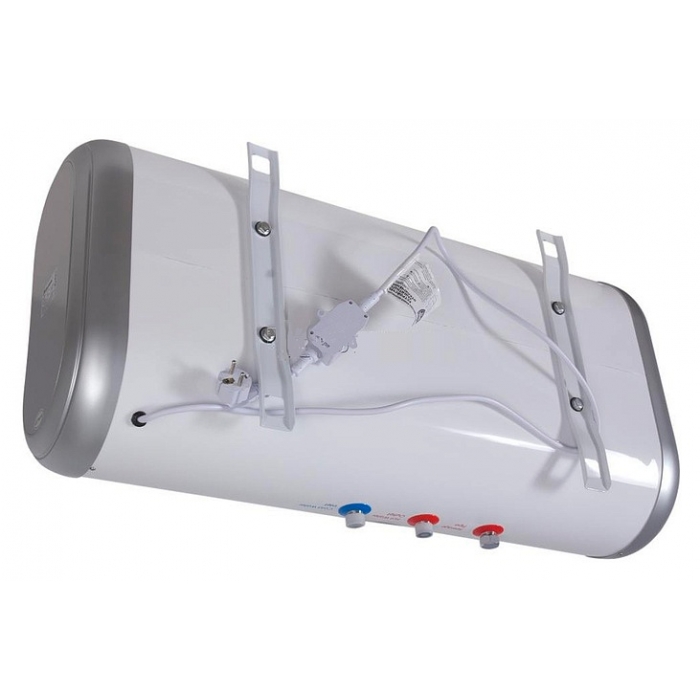

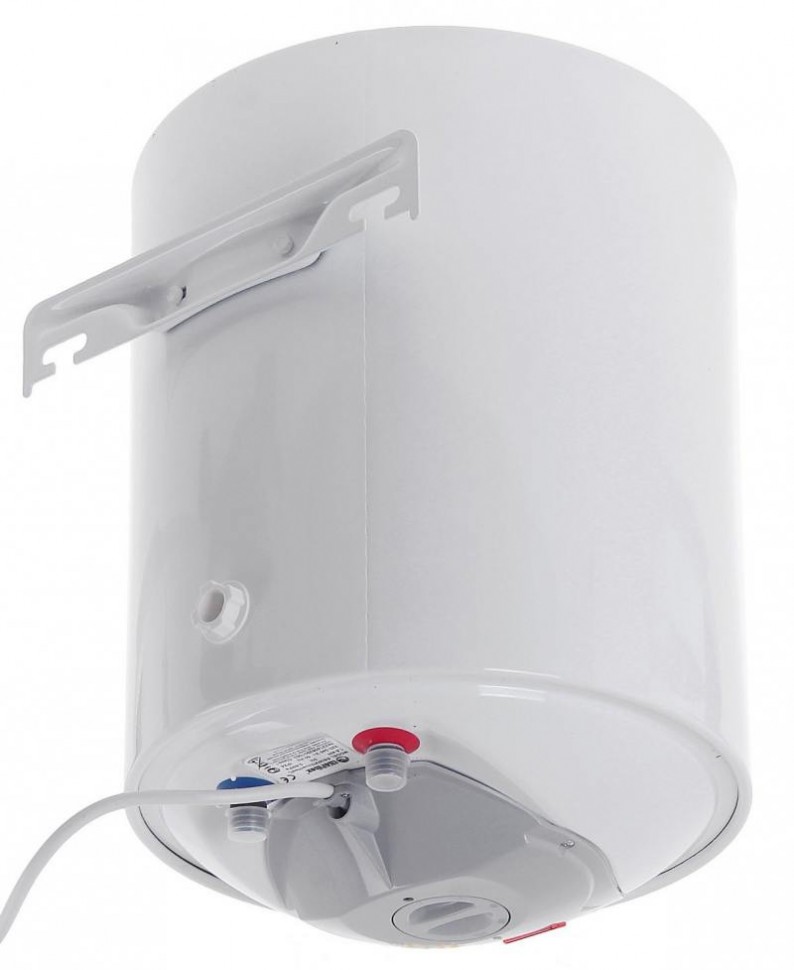

На обратной стороне электроводонагревателя расположен кронштейн для крепления к стене.

• Модели 5, 10л, 15л и 30л в пластмассовом корпусе имеют специальное отверстие для крепежа.
• Модель объемом 300л — устанавливается на специальной подставке в вертикальном положении
• Модель 300 PB — является напольным водонагревателем. Патрубок подачи холодной воды расположен в нижней части прибора, а забора горячей воды сверху.

Ключевые слова: водонагреватели, водонагреватели Термекс (Thermex), водонагреватели Термекс

Отзывы

Vitaly создал(а) 15 октября 2020

Бак не плох, отработал почти 8 лет, хоть и говорил человек его ставивший, что магниевый анод надо менять раз в год и чистку производить так-же. Но не занимаясь очисткой и ТО он отработал почти 8 лет, после ещё год с промазкой швов эпоксидной смолой и заменой лишь анода, тэн в исправности и сейчас, даже будучи железным как эмалированная кастрюля, что говорит о его не плохом качестве, электро-кипятильники на 1 кВт сгорают и летят быстрей, не говоря о таких ёмкостях.

Александр создал(а) 07 июня 2020

Пользуюсь уже более 12 лет эпизодически, когда отключают горячее водоснабжение. В общей сложности около месяца в год. При последнем включении появился звук, похожий на звук при нагревании чайника. Раньше нагрев происходил бесшумно. Меня это несколько беспокоит.
До сих пор не знаю, сливается ли вода из бака, когда я отключаю нагреватель и он не используется. Из крана стекает небольшое количество воды, открытие нижнего крана там, где стоит клапан защиты, тоже сливает немного совсем. При подаче воды в бак вода практически сразу появляется в кране, хотя должна забираться сверху. Это меня тоже беспокоит.
Водонагреватель плоски вертикальный на 80л.

Людмила создал(а) 15 февраля 2019

У меня горизонтальный проточный электроводонагреватель объемом 80 л. На самом баке из обеих прокладок стала подтекать вода. Что делать? Можно ли отремонтировать?

Добавить отзыв

Оцените товар

инструкция, схема, фото и видео обзор

Если монтаж оборудования проводят обычно специалисты, то с его запуском хотя бы раз в год приходится сталкиваться самим хозяевам. Рассмотрим подробнее, как включить водонагреватель Термекс, чтобы не повлиять негативно на его эксплуатационные свойства.  Ведь именно от правильности выполнения процесса во многом зависит длительность эксплуатации и частота обслуживания.

Порядок выполнения работ

Включение бойлера: этапы запуска водонагревателя и настройка могут немного отличаться. Все зависит от того, используется проточное устройство или накопительное. Однако, несмотря на конструкционные различия, порядок их включения имеет одинаковый принцип. Универсальная инструкция по запуску бойлера Термекс выглядит следующим образом:

• Прежде чем включить водонагреватель, перекрывается запорная арматура подачи горячей жидкости из общего стояка. Это производится, даже если на трубе установлен обратный клапан. Ведь при незначительной его неисправности без перекрытия канала прибор будет отапливать центральный водопровод.
• Перед тем, как включить накопительный водонагреватель Термекс в сеть, его наполняют водой. Открываются по очереди выход из устройства горячей жидкости и смеситель, а после них – вход холодного потока. Указанные манипуляции нужны, чтобы вытеснить из системы воздух.
• После того как вода потекла ровным потоком, можно ее перекрывать, включать агрегат в электросеть и, выставив настройки и обождав час-два, приступать к его использованию.

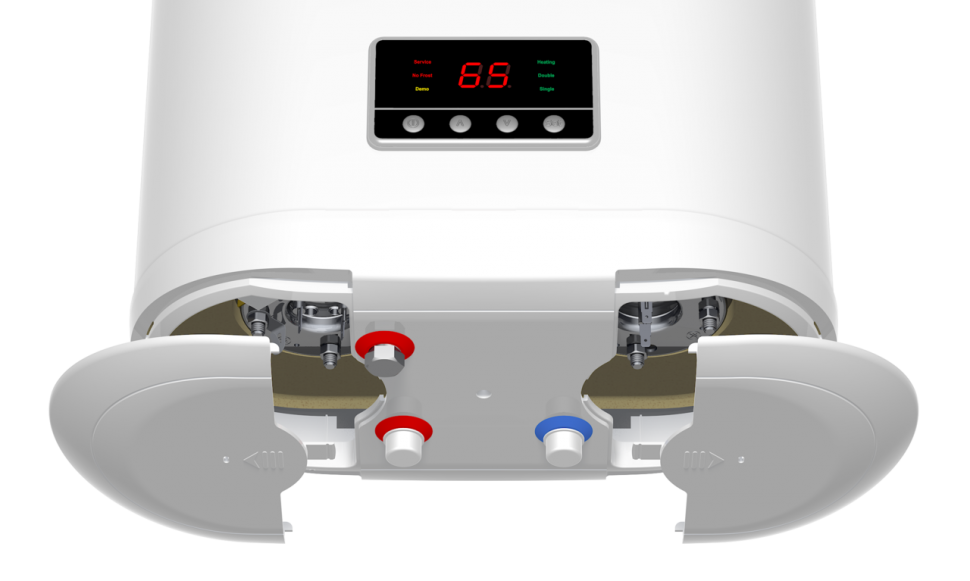

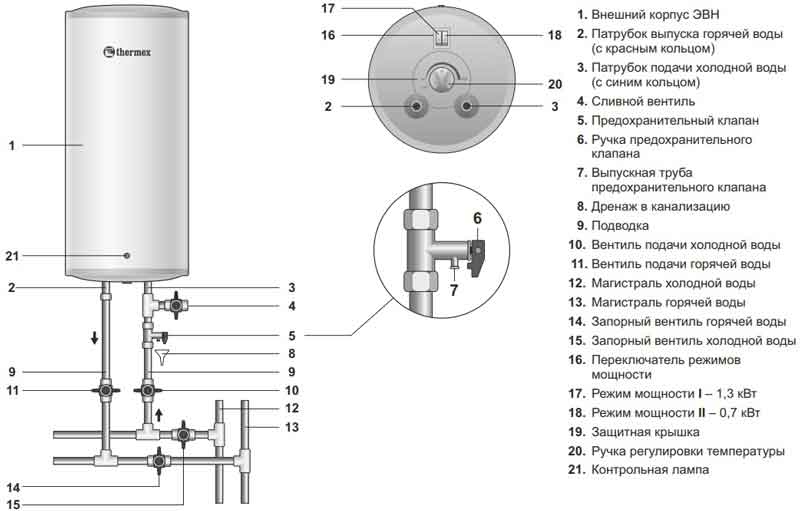

Схема подключения водонагревателя компании Thermex при использовании аппаратов проточного типа будет аналогичной, за исключением того, что результат почувствуется сразу.

Следующий этап после включения – проверка работоспособности. Перед тем, как пользоваться водонагревателем Термекс нужно:

•  Убедиться, что при включении в сеть загораются индикаторы питания.
• Замерить температуру жидкости, подающейся на смеситель.
• Через 20 минут взглянуть на датчики оборудования, если подключение бойлера с сенсорной панелью выполнено правильно – на приборе уже должен будет увеличиться показатель температуры. В случае отсутствия электронной панели надо еще раз замерять степень нагрева воды на выходе из смесителя.

Что делать, если Термекс не включается

Процесс монтажа проточного водонагревателя Thermex или любой другой модели предполагает наличие исправных элементов сети: розеток, автоматов защитного отключения, кабелей достаточной толщины. Устройства имеют очень большую мощность, поэтому если они не работают, прежде всего, вооружившись тестером, надо проверить наличие электроэнергии в розетке, затем – клеммы питания. Видео инструкция по установке водонагревателя Термекс поможет найти их месторасположение, а тестер – снять показания. Если напряжение равно нулю, значит перебит кабель электроприбора.

Что делать, если водонагреватель Термекс не включается, вернее, питание подается, но он выдает ошибку – самый популярный вопрос. В этом случае нужно открывать инструкцию прибора и смотреть пояснение, соответствующее указанному на дисплее коду. Если же такая возможность отсутствует, причины проблемы могут быть следующими:

• ТЭН имеет испорченную или перегоревшую спираль. Признаком часто служит пробой электричества на корпус, тогда сразу срабатывает автомат УЗО и отключает подачу электроэнергии. Бороться с этим выйдет только путем замены ТЭНа.
• Срабатывает защита, если нагрев теплоносителя поднимется выше установленного предела (обычно больше 90 градусов), что происходит как при поломке регулирующего термостата, так и при банальном скоплении накипи на ТЭНе, после чего он перегревается.
• Бак не заполнен водой. Как включить впервые бойлер Thermex ID 50V или другую модель, было рассмотрено выше, и при несоблюдении требований по вытравливанию воздуха из патрубков срабатывает защитный механизм. Обратим внимание, что делать это нужно, даже если система заполнена, но ею долго не пользовались.

Термекс

Узнать больше

Узнать больше

Кто такой Термекс?

Thermex Corporation — крупная международная торгово-промышленная группа компаний и один из ведущих мировых производителей отопительного и водонагревательного оборудования с 1949 года.

Производство

Наши производственные мощности расположены в разных странах.

Качество и надежность

Мы уверены, что производитель может добиться успеха, только поддерживая высокий уровень качества. Только лучшие компоненты и сырье используются в сочетании с квалифицированными и научными процедурами, чтобы соответствовать нашим стандартам качества.

Технологии и инновации

Являясь специализированным производителем водонагревателей, Thermex Corporation создала собственные научные лаборатории и конструкторские бюро. Здесь осуществляется вся деятельность по изучению, разработке и внедрению инновационных технологий.

Социальная ответственность

Корпорация Thermex отвечает не только за качество своей продукции, но и интегрирует принципы социальной ответственности в свою бизнес-стратегию.

О нас

Thermex прошел 70-летний путь от местного итальянского производителя до международной корпорации с ведущими многонациональными брендами, которые сейчас общепризнаны миллионами людей по всему миру.

Подробнее

72

Многолетний опыт

11500

Клиенты по всему миру

60

Страны продаж

104

Филиалы и представительства1 9001

Вольфганг Грассль, член правления

Две вещи остаются неизменными: специализация — водонагревательное и отопительное оборудование, и миссия Thermex — дарить людям доступное тепло и комфорт в любой точке мира.

Связаться

Наша продукция

Электрические водонагреватели от 5 до 300 литров, электрические конвекторы, газовые настенные котлы, проточные газовые водонагреватели, тепловые насосы, радиаторы отопления, двухконтурные котлы, запчасти.

ЧИЛЛЕРЫ

ТЕПЛОВЫЕ НАСОСЫ

БИО-СТЕКЛО

Посмотреть весь каталог

Последние новости компании

Посмотреть все новости

Корпорация Thermex на BIG 5 SHOW Dubai: инновации и совершенно новые категории!

• 14 ноября 2022 г.

Thermex Corporation примет участие в крупнейшей мировой строительной выставке Ближнего Востока THE BIG 5 SHOW, 5 — 8 декабря

Подробнее

Thermex на международной выставке MCE в Милане

• 6 июня 2022 г.

Thermex Corporation, один из ведущих мировых производителей водонагревательного и отопительного оборудования, представит свои новейшие продукты и технологические разработки на выставке Mostra Convegno Expocomfort 2022 (MCE) в Милане, которая пройдет с 28 июня по 1 июля 2022 года.

Подробнее

Thermex на выставке Mostra Convegno Expocomfort 2020 (MCE)

• 21 февраля 2020 г.

Thermex Corporation, один из ведущих мировых производителей водонагревательного и отопительного оборудования, представит свои новейшие продукты и технологические разработки на выставке Mostra Convegno Expocomfort 2020 (MCE) 17-20 марта 2020

Подробнее

thermex ES50V 50 литров Электрический накопительный водонагреватель Руководство пользователя

thermex ES50V 50 литров Электрический накопительный водонагреватель

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ АККУМУЛЯТОРНОГО ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТО РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Поздравляем с приобретением электрического водонагревателя THERMAX. Водонагреватели THERMAX спроектированы и изготовлены в строгом соответствии с отечественными и международными стандартами, гарантирующими надежность и безопасность эксплуатации. Настоящее руководство относится к моделям THERMAX IF (комфорт). Полное наименование модели вашего отопителя указано в разделе «Гарантия производителя» (подраздел «Примечание к продаже») и в маркировке на корпусе отопителя.

ЗАЯВКА

Водонагреватель электрический (далее — ЭВН) предназначен для обеспечения горячей водой бытовых и производственных объектов при давлении в магистрали холодного водоснабжения не менее 0,05 МПа и не более 0,7 МПа. ЭВН должен эксплуатироваться внутри помещений в отапливаемых помещениях и не предназначен для работы в проточном режиме.

КОМПЛЕКТ ПОСТАВКИ

• Водонагреватель – 1 шт.
• Клапан предохранительный типа ГП – 1 шт.
• Руководство по эксплуатации – 1 шт.
• Анкеры для крепления (опция) – 1 шт.
• Упаковка – 1 шт.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания ЭВН должно быть в пределах 230 В ± 10%. Частота питающей сети 50 Гц ± 1%. Объем внутреннего бака и мощность нагревательного элемента указаны в маркировке на корпусе. Диаметр резьбы в патрубках подвода и отвода воды – G1/2”. Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и технические характеристики обогревателя без предварительного уведомления.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Внешний корпус ЭВН выполнен из ударопрочного пластика. Внутренние баки имеют специальное биостеклофарфоровое покрытие, надежно защищающее внутреннюю поверхность от химической коррозии. Пространство между внешним кожухом и внутренним баком заполнено пенополиуретаном – современной, экологически чистой теплоизоляцией, обладающей лучшими теплосберегающими характеристиками. Модели IF (comfort) имеют два резьбовых патрубка: для входа холодной воды (рис. 1, стр. 3) с синим кольцом и для выхода горячей воды (рис. 1, стр. 2) — с красным кольцом, а оборудованы дополнительным сливным патрубком (закрытым металлической заглушкой) для слива воды и промывки внутреннего бака (рис. 1, стр. 17). Панель управления во всех моделях находится на передней стороне ЭВН. (Рис. 1, стр. 16). На съемном фланце смонтированы трубчатый нагревательный элемент (ТЭН), термостат и датчики термовыключателя. ТЭН используется для нагрева воды, а термостат обеспечивает возможность регулирования температуры нагрева до +65°С. Все модели имеют электронное управление с сенсорной регулировкой. Электроника автоматически поддерживает температуру воды на заданном пользователем уровне. Для защиты от перегрева ЭВН используется термостат, отключающий ТЭН от сети при температуре воды выше 95°С. (рис. 3). Предохранительный клапан (рис. 1, стр. 5) выполняет функцию обратного клапана, обеспечивая защиту от попадания воды из водонагревателя в канализацию при падении давления в канализации и при повышении давления в канализации. бака при высоком нагреве воды, а также функции предохранительного клапана, сбрасывающего избыточное давление в баке при высоком нагреве воды. Во время работы водонагревателя возможна утечка воды из выпускного патрубка предохранительного клапана для сброса избыточного давления, что сделано в целях безопасности водонагревателя. Эта выпускная труба должна оставаться открытой для атмосферы и постоянно устанавливаться вниз. Слив воды из выпускной трубы предохранительного клапана в канализацию должен быть обеспечен установкой соответствующего дренажа ЭВН. Требуется регулярно (не реже одного раза в месяц) сливать небольшое количество воды через выпускной патрубок предохранительного клапана в канализацию для удаления известковых отложений и проверки работоспособности клапана. Рукоятка (рис. 1, стр. 15) предназначена для открытия клапана. При работе водонагревателя необходимо контролировать, чтобы эта рукоятка находилась в положении, закрывающем слив воды из бака.

ОПРЕДЕЛЕНИЕ МЕР БЕЗОПАСНОСТИ

Электробезопасность и защита от коррозии ЭВН гарантируются только при наличии эффективного заземления в соответствии с действующими нормами и правилами электромонтажных работ. Сантехнические трубы и фитинги должны соответствовать параметрам водопровода и иметь необходимые сертификаты качества.

При установке и эксплуатации ЭВН не допускается:

• Запитывать ЭВН, если ЭВН не заполнен водой.
• Снять защитную крышку при включенном питании.
• Использовать ЭВН без заземления или использовать в качестве заземления водопроводные трубы.
• Для подключения ЭВН к водопроводу с давлением более 0,7 МПа.
• Для подключения ЭВН к водопроводу без предохранительного клапана.
• Для слива воды из ЭВН при включенном питании.
• Использовать запасные части, не рекомендованные производителем.
• Для использования воды из ЭВН для приготовления пищи.
• Использовать воду, содержащую примеси (песок, мелкие камни), которые могут привести к выходу из строя ЭВН и предохранительного клапана.
• Для изменения конструкции и установочных размеров кронштейнов ЭВН.

Температура окружающей среды должна быть в пределах от 3ºС до 40ºС. Вода в замерзающем ЭВН при отрицательных температурах приводит к неисправности, не являющейся гарантийным случаем.

предупреждение

Будьте внимательны к детям, чтобы они не играли с ЭВН. ЭВН не предназначен для использования лицами (в том числе детьми) с ограниченными физическими, сенсорными или умственными возможностями, а также лицами, не умеющими пользоваться ЭВН, за исключением случаев, когда это происходит под наблюдением или по указанию лиц, ответственных за технику безопасности. ЭВН. В процессе эксплуатации ЭВН необходимо регулярно осматривать его на предмет исправности (отсутствие подтеканий, запаха гари, искр проводки и т. п.). В случае длительных перерывов в работе водонагревателя, перебоев в подаче воды ЭВН должен быть отключен, а клапан подачи холодной воды перекрыт.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Все монтажные, сантехнические и электрические работы должны выполняться квалифицированным персоналом.

РАЗМЕЩЕНИЕ И УСТАНОВКА

Все монтажные, сантехнические и электрические работы должны выполняться квалифицированным персоналом. Монтаж ЭВН производить в соответствии с маркировкой на корпусе. Рекомендуется устанавливать ЭВН как можно ближе к месту использования горячей воды для уменьшения теплопотерь в трубах. При выборе места установки следует учитывать общий вес ЭВН, наполненного водой. Стены и пол с низкой несущей способностью должны быть соответствующим образом усилены. При сверлении (проделывании) отверстий в стене учитывайте наличие кабелей, каналов и труб в стене. ЭВН подвешивается кронштейнами на крюковых анкерах, закрепленных в стене. Крепление крюков к стене должно исключать самопроизвольное перемещение по ним кронштейнов ЭВН. Изготовитель не несет ответственности за падение ЭВН, связанное с неправильной установкой анкеров и их подбором. При обслуживании ЭВН расстояние от защитного кожуха до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 30 см для всех моделей.

предупреждение

Во избежание повреждения имущества пользователя и/или третьих лиц в случае неисправности системы горячего водоснабжения необходимо устанавливать ЭВН в помещениях с гидроизоляцией и отводом в канализацию, а также в нет случая размещать его под предметами, подвергающимися воздействию воды под ЭВН. При размещении в незащищенных местах под ЭВН должна быть установлена ​​защитная плита (не входит в комплект) со сливом в канализацию. В случае размещения ЭВН в труднодоступных местах в целях проведения сервисного и гарантийного обслуживания (антресольные этажи, ниши, потолочные пустоты и т.п.) монтаж и демонтаж ЭВН осуществляется пользователем самостоятельно или за его счет. собственный счет.

Примечание: лоток безопасности не входит в комплект поставки ЭВН.

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подача холодной воды в ЭВН осуществляется с использованием фильтра предварительной очистки со степенью водоподготовки не менее 200 мкм. Установить редукционный клапан (рис. 1, п. 5) на патрубок входа холодной воды (рис. 1, п. 3) с синим кольцом, на 3,5-4 оборота, обеспечив герметичность соединения любым уплотняющим материалом (лен , ФУМ-лента и др.). Во время работы ЭВН наблюдается утечка воды из выходного патрубка предохранительного клапана сброса избыточного давления для обеспечения безопасности водонагревателя. К дренажному отверстию рекомендуется подсоединить резиновую или силиконовую трубу соответствующего диаметра для отвода влаги. Подключение к водопроводу должно осуществляться в соответствии с рис. 1 с использованием медных, пластиковых труб или специальной гибкой санитарной проводки. Не используйте бывшую в употреблении гибкую проводку. Подводить воду к ЭВН рекомендуется через фильтр, установленный на магистрали холодной воды (не входит в комплект поставки).

предупреждение

Не используйте бывшие в употреблении гибкие подающие трубы. Запрещается эксплуатировать ЭВН без предохранительного клапана или с клапаном других производителей.

Рисунок 1: 1 – ЭВН, 2 – труба горячей воды, 3 – труба холодной воды, 4 – кран сливной (не входит в комплект поставки), 5 – клапан предохранительный, 6 – дренажный (не входит в комплект поставки) , 7 – подводящий трубопровод, 8 – запорная арматура при работе ЭВН, 9 – магистраль ХВС, 10 – магистраль ГВС, 11 – запорный кран ХВС, 12 – запорный кран ГВС, 13 – защитный кожух, 14 – выпускной патрубок предохранительного клапана, 15 – рукоятка открытия клапана сброса давления, 16 – пульт управления, 17 – нагнетательный патрубок. После подключения ЭВН убедитесь, что запорный кран холодной воды открыт, а запорный кран горячей воды (8) закрыт. Открыть кран холодной воды в ЭВН (11), выпускной кран горячей воды (12) и кран горячей воды на смесителе, чтобы обеспечить выход воздуха из ЭВН. При заполнении последнего ЭВН из смесителя будет непрерывно вытекать вода. При подключении ЭВН в местах, не обеспеченных водоснабжением, допускается подача воды в ЭВН из вспомогательного бака с помощью насосной станции, либо из резервуара, расположенного на высоте не менее 5 метров над верхом ЭВН.
Примечание: для удобства обслуживания при эксплуатации ЭВН рекомендуется установка сливного клапана (рис. 1, п.4) в соответствии с рис. 1 (для моделей, не оборудованных сливной трубой. (не входит в объем ЭВН). поставлять)). Если давление воды превышает 0,7 МПа, на входе холодной воды ЭВН перед предохранительным клапаном (по ходу воды) должен быть установлен соответствующий редукционный клапан (не входит в комплект ЭВН) для снижения давления воды до нормативного.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

Перед подключением водонагревателя к электрической сети необходимо убедиться, что его параметры соответствуют техническим характеристикам водонагревателя.
ВНИМАНИЕ! Перед включением питания убедитесь, что ЭВН заполнен водой! Водонагреватель должен быть заземлен для обеспечения безопасной эксплуатации. ЭВН комплектуется стационарным силовым кабелем (опция) с евровилкой (опция). Розетка должна иметь клемму заземления с присоединенным заземляющим проводом и располагаться в защищенном от влаги помещении или соответствовать требованиям не ниже 1РХ4.

ЭКСПЛУАТАЦИЯ

Рисунок 2: 1 – ЖК-дисплей, 2 – кнопка «▲» Регулировка температуры/увеличение температуры нагрева, 3 – кнопка «▼» Регулировка температуры/понижение температуры нагрева, 4 – кнопка «вкл/выкл»/ включение/выключение, 5 – кнопка «Режим обогрева» / установка мощности нагрева, 6 – индикация режима «No Frost», 7 – индикация «Эконом»/минимальная мощность, 8 – индикация «Оптимальная»/обычная мощность, 9 – индикация «Турбо»/максимальная мощность. Включение/выключение ЭВН осуществляется нажатием центральной кнопки «вкл/выкл» (рис. 2, п. 4), при этом на дисплее отображается заданная температура нагрева. Через 2,5 секунды на дисплее появится текущая температура воды в ЭВН. Выбор мощности нагрева осуществляется нажатием кнопки «Режим нагрева» (рисунок 2, стр. 5) на панели управления. Режим 2 кВт сопровождается индикацией контрольной лампы «Турбо» (рис. 2, стр. 9).), 1,3 кВт сопровождается индикацией контрольной лампы «Оптимальный» (рис. 2, стр. 8), а 0,7 кВт – индикацией контрольной лампы «Эконом» (рис. 2, стр. 8). 7). Режим незамерзания сопровождается индикацией контрольной лампы «No Frost» (рисунок 2, п.6). В процессе работы ЭВН пользователь может регулировать температуру нагрева воды с помощью двух кнопок «▲» «▼» Регулятор температуры (рисунок 2, п. 2 и п. 3). Если ЭВН не используется в зимнее время и существует вероятность замерзания магистральных водоводов и самого водонагревателя, рекомендуется отключить электропитание и слить воду из ЭВН во избежание повреждения внутренних бак.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При проведении технического обслуживания проверяется шкала на ТО. При этом остатки, которые могут скапливаться на дне ЭВН, удаляются. Если на ТГ имеется накипь, ее можно удалить с помощью средств для удаления накипи или механическим способом. Первое техническое обслуживание рекомендуется проводить через год с момента подключения специалистами специализированной организации и в зависимости от интенсивности образования накипи и остатков определять интервалы доремонтных работ. Это действие продлит максимальный срок службы ЭВН. Первая замена магниевого анода должна быть произведена не позднее 12 месяцев с момента установки ЭВН. В случае отсутствия отметки об установке в гарантийном талоне с печатью монтажной организации, срок исчисляется со дня покупки. Регулярное периодическое техническое обслуживание и своевременная ежегодная замена магниевого анода необходимы для сохранения гарантии производителя. Замена анода должна сопровождаться отметкой в ​​гарантийном талоне в случае замены сервисной организацией, либо приложенным товарным чеком на его приобретение в случае замены владельцем.

ВНИМАНИЕ: скопление накипи на ТЭНе может привести к его повреждению.

Примечание: Гарантия не распространяется на повреждения ТГ из-за образования накипи. Регулярное техническое обслуживание не входит в гарантию производителя и продавца.

При проведении технического обслуживания необходимо:

• Отключить питание ЭВН;
• Охлаждение горячей воды или сброс ее через смеситель;
• Отключить подачу холодной воды в ЭВН;
• Отвинтить предохранительный клапан или открытый дренажный клапан;
• Надеть на входной или выходной кран подачи холодной воды резиновый шланг, направив другой конец в канализацию;
• Открыть кран горячей воды на смесителе и слить воду из ЭВН через шланг;
• Снять защитный кожух, отсоединить провода, открутить и снять с корпуса съемный фланец;
• При необходимости очистить ТГН от накипи и удалить остатки из бака;
• Соберите, заполните ЭВН водой и включите питание.

В моделях со сливной трубой достаточно перекрыть подачу холодной воды в ЭВН, открутить сливную заглушку на сливной трубе и открыть кран горячей воды. После слива воды можно на время открыть подачу холодной воды в ЭВН для дополнительной промывки бака. При проведении технического обслуживания ЭВН силами специализированной организации в сервисном талоне делается отметка с печатью организации, осуществляющей техническое обслуживание.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ.

2 0114

Время нагрева увеличилось

Данные неисправности дефектов ЭВН и устраняются потребителем или специализированной организацией за свой счет. В случае невозможности устранения проблемы с помощью вышеизложенных рекомендаций или при выявлении других проблем следует обратиться в авторизованный сервисный центр, указанный в руководстве по эксплуатации.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ЭЛЕКТРИЧЕСКИХ ВОДОНАГРЕВАТЕЛЕЙ

Транспортирование и хранение электрических водонагревателей должно осуществляться в соответствии с манипуляционными знаками на упаковке:

• необходимость защиты товара от влаги
• хрупкое, деликатное обращение
• рекомендуется диапазон температур хранения от +10° до +20° С
• правильное вертикальное положение груза;

УТИЛИЗАЦИЯ

При соблюдении правил устройства, эксплуатации и обслуживания ЭВН, а также при соответствии качества воды действующим нормативам производитель устанавливает срок службы ЭВН 9лет с момента покупки. Все детали водонагревателя изготовлены из материалов, допускающих экологически безопасную утилизацию, которая должна производиться в соответствии с нормами и правилами страны, в которой эксплуатируется водонагреватель. При утилизации ЭВН соблюдайте местные законы и правила по защите окружающей среды. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики обогревателя без предварительного уведомления.

ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

Гарантийный срок на водонагреватель производитель устанавливает 2 года, а гарантийный срок на детали и узлы составляет:

• для бака с водой (внутренний бак) – 5 лет;
• на остальные комплектующие (ТЭН, термостат, индикаторы, прокладки, индикатор температуры, редукционный клапан) – 2 года.

Гарантийный срок исчисляется со дня продажи ЭВН. При отсутствии или исправлении даты продажи и клейма магазина гарантийный срок исчисляется с даты изготовления ЭВН. Претензии в течение гарантийного срока принимаются только при предъявлении гарантийного талона с отметками продавца и заводской таблички на корпусе ЭВН. Дата выпуска водонагревателя закодирована в уникальном серийном номере, расположенном на идентификационной табличке на корпусе. Серийный номер ЭВН состоит из тринадцати цифр. Третья и четвертая цифры серийного номера – год изготовления, пятая и шестая цифры – месяц выпуска, седьмая и восьмая цифры – день выпуска ЭВН. Претензии в течение гарантийного срока принимаются только при предъявлении гарантийного талона с отметками продавца и заводской таблички на корпусе ЭВН. Гарантия распространяется только на ЭВН. Ответственность за соблюдение принципов монтажа и подключения несет покупатель (при самостоятельном подключении) или установщик, осуществляющий подключение. Первая замена магниевого анода должна быть произведена не позднее 12 месяцев с момента установки ЭВН. В случае отсутствия отметки об установке в гарантийном талоне с печатью монтажной организации, срок исчисляется со дня покупки. Регулярное периодическое техническое обслуживание и своевременная ежегодная замена магниевого анода необходимы для сохранения гарантии производителя. Замена анода должна сопровождаться отметкой в ​​гарантийном талоне в случае замены сервисной организацией, либо приложенным товарным чеком на его приобретение в случае замены владельцем.
