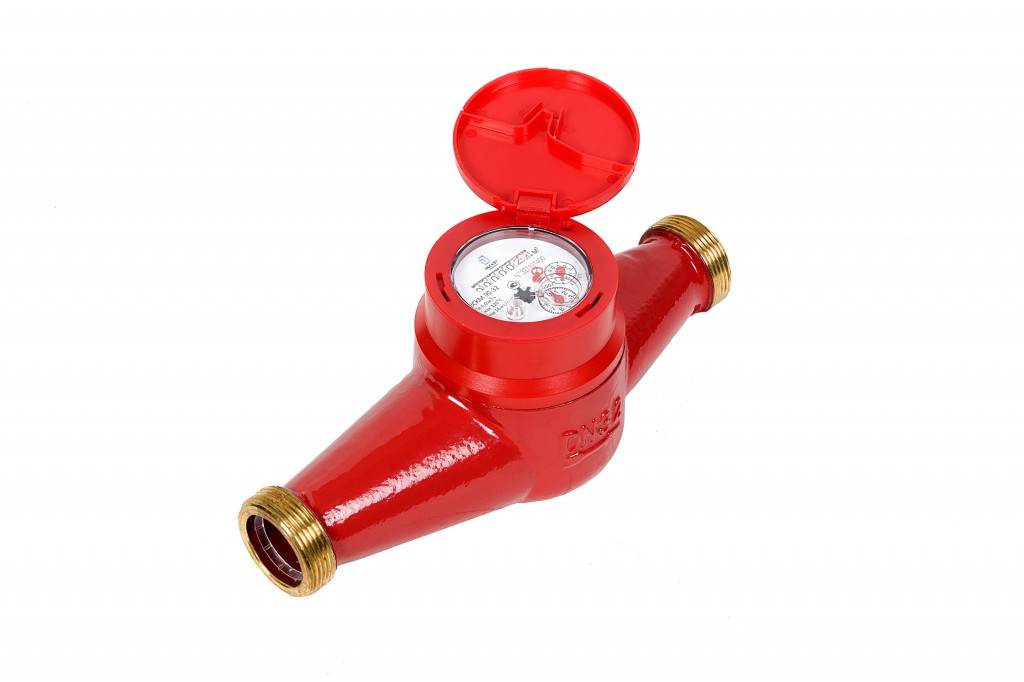

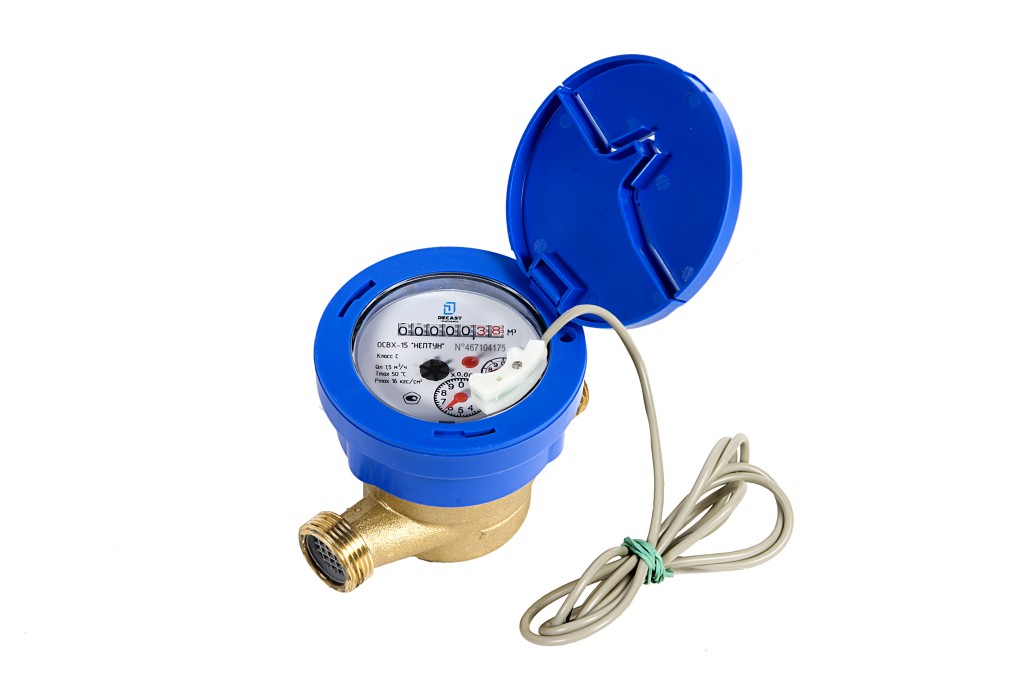

Крыльчатый счетчик воды: Счетчик холодной воды крыльчатый одноструйный ОСВХ ПК Прибор Ду32 Ру16 резьбовой, до 50°С, L=160 мм, без монтажных частей и прокладок в г. Москва

75309-19: ZR Счетчики крыльчатые холодной и горячей воды

Назначение

Счётчики крыльчатые холодной и горячей воды типа ZR (далее — счётчики) предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды в сетях горячего водоснабжения и тепловых сетях по СанПиН 2.1.4.2496-09, в жилых, административных, а также в промышленных зданиях, протекающей по трубопроводу при давлении не более 1,6 МПа.

Описание

Принцип действия счётчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик.

Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма защищенного прозрачной крышкой.

Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой изготовлены из материалов, не снижающих качества воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Поток воды попадает в корпус счётчика через сетку и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка с магнитами. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки через магнитную связь передаётся ведомой муфте счётного механизма, обеспечивающего за счёт масштабирующего редуктора возможность снятия показаний счётчика в целых м3, а также в долях м3 обозначенных красным цветом. На циферблате счётного механизма имеется сигнальная звёздочка, обеспечивающая повышение разрешающей способности счётчика. Счётный механизм герметично отделен от измеряемой воды (сухоходный механизм).

Счётчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.

Счётчики выпускаются в следующих исполнениях:

1    Счётчики крыльчатые холодной и горячей воды.

2    Модель: ЕТ — одноструйный; MT — многоструйный.

3    Модификация: К — счётчик холодной воды; W — счётчик горячей воды.

4    Модификация: N — счётчик оснащен магнитной стрелкой;

I — счётчик оснащен импульсным выходом;

D — исполнение со счётным механизмом, оснащенным дисковым стрелочным указателем и технологическим посадочным креплением, для установки модуля дистанционной передачи информации;

ZK — счётчик с компактным счётным механизмом и радиомодулем (только для модели ЕТ).

Многоструйный счётчик отличается от одноструйного тем, что поток воды, перед тем как попасть на лопасть крыльчатки, разделяется на несколько струй.

Радиомодуль встроен в счётный механизм счётчика модификации ZK в виде дополнительных электронных компонентов и антенны.

Счётчики предназначены для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно — вычислительных комплексов контроля и учета энергоресурсов.

Внешний вид счётчиков представлены на рисунках 1 — 6.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 7 — 9.

Рисунок 1 — Общий вид Рисунок 2 — Общий вид счётчика Рисунок 3 — Общий вид счётчика счётчика ZR ETx-m-N    ZR ETW-m-I    ZR ETx-m-ZK

I -r b

Рисунок 5 — Общий вид счётчика Рисунок 6 — Общий вид счётчика ZR MTK-m-N    ZR MTK-m-D

Рисунок 7 — Схема Рисунок 8 — Схема пломбировки Рисунок 9 — Схема пломбировки пломбировки счётчиков    счётчиков ZR MTx-m-x    счётчиков ZR ETx-m-x

ZR ETx-m-ZK

Таблица 1 — Метрологические характеристики счётчиков ZR ETx-m-x

Таблица 2 — Основные технические характеристики счётчиков ZR ETx-m-x

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 5 — Комплектность счётчиков

Поверка

осуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки». Основные средства поверки:

—    рабочий эталон 3-го разряда в соответствии с частью 1 приказа Росстандарта от

07.02.2018 г. № 256;

—    рабочий эталон 3-го разряда передвижной в соответствии с частью 1 приказа Росстандарта от 07. 02.2018 г. № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также согласно рисункам 7 — 9.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости

ТУ 26.51.63-001-13867338-2018 Счётчики крыльчатые холодной и горячей воды типа ZR. Технические условия

Техническая документация СООО «БелЦЕННЕР»

ВСХНд-40, счетчик холодной воды крыльчатый резьбовой с импульсным выходом без присоединителей

ВСХНд-40, счетчик холодной воды крыльчатый резьбовой с импульсным выходом без присоединителей

Счётчик изготовлен в соответствии с ТУ 4213-203-18151455-2014 и соответствует всем требованиям российских и европейских стандартов

1. НАЗНАЧЕНИЕ

Счётчик воды крыльчатый сухоходный ВСХНд-40 (в дальнейшем по тексту – счётчик) с диаметром условного прохода DN 40 предназначен для измерения объёма питьевой воды, отвечающей требованиям, изложенным в СанПиН 2.1.4.1074-01, и сетевой воды, отвечающей требованиям по качеству, изложенным в СНиП 41-02-2003, и протекающей в системах холодного водоснабжения при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от +5 до +50 ºС.
По степени защиты счётчик соответствует IP 54.
Счётчик ВСХНд-40 имеет счётный механизм с роликовым и стрелочными указателями, показывающими измеренный объём в метрах кубических (м3) и его долях.
Счётчик ВСХНд-40 имеет счётный механизм с магнитоуправляемым контактом и выдаёт импульсы (при присоединении вычислителя, регистратора или других совместимых устройств).
Объём воды, измеренный счётчиком, определяют по показаниям роликового и стрелочных указателей. Наибольшее значение роликового указателя счётного механизма указано в таблице 1 п. 4 технических характеристик.

Пять роликов индикаторного устройства с цифрами чёрного цвета указывают количество измеренной воды в метрах кубических,  а четыре стрелочных указателя – десятые, сотые, тысячные и десятитысячная доли метров кубических.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Основные технические характеристики счетчика воды ВСХНд-40 указаны в таблице 1.

Таблица 1.

Наименование основных технических характеристик	Норма для счётчиков ВСХНд-40
Условный диаметр счётчиков воды	40
Измеряемая среда	Вода по СанПиН 2.1.4.1074-01
Диапазон температур воды	От +5 до +50 °С
Расход воды, м 3 /ч
наименьший Qmin — класс А — класс В	0,3000 0,1600
переходный Qt — класс А — класс В	1,0000 0,2600
— номинальный Qn	10,0
— наибольший Qmax	20,0
Порог чувствительности, м3 /ч, не более	0,0300
Потеря давления при наибольшем расходе не превышает, МПа	0,1
Наибольшее количество воды, м3 , измеренное счётчиком — за сутки — за месяц	250 7500
Наибольшее значение роликового указателя счётного механизма, м3	99 999
Наименьшая цена деления, м3	0,00005
Цена выходного импульса, л/имп.	100 (10 по заказу)
Присоединение к трубопроводу — счетчика — присоединителей	резьбовое 2″ резьбовое 1 1/2″
Степень защиты по ГОСТ 14254	IP54
Габаритные размеры, мм, не более
— длина	300
— высота	142
— ширина	111
Масса, кг, не более	2,5

Технические характеристики магнитоуправляемого контакта
— максимальное коммутируемое напряжение: 50 В;
— максимальный коммутируемый ток через контакт: 100 мА;
— частота замыкания контакта: не более 1 Гц.

3. ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

Счётчики устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от +5 до + 50 °С и относительной влажностью не более 80%.

Ограничения по монтажу счётчика указаны в разделе «Монтаж счётчика».
Эксплуатация счётчика на максимальном расходе допускается не более 1 ч в сутки.
Не допускается превышение максимальной температуры воды.
Объём воды, пролитый за месяц на объекте, не должен превышать значений, указанных в таблице 1

4. МОНТАЖ СЧЕТЧИКА

Счётчики типа ВСХНд-40 размещаются на трубопроводах холодной воды на вводах в здания или в отдельные помещения.

При монтаже счётчика должны быть соблюдены следующие обязательные условия:

— установка осуществляется таким образом, чтобы счётчик всегда был заполнен водой;
— монтаж счётчиков воды производится на горизонтальном или вертикальном участке трубопровода, на вертикальном – только на восходящем потоке;
— при монтаже счётчиков на горизонтальном участке трубопровода циферблатом вверх (Н) работа осуществляется в диапазоне расходов класса В; при монтаже на горизонтальном участке с вертикальным расположением циферблата или на вертикальном участке (V) – в диапазоне расходов, соответствующих классу А;
— при установке счётчика после отводов, запорной арматуры, переходников, фильтров и других устройств непосредственно перед счётчиком необходимо предусмотреть прямой участок трубопровода длиной не менее 5 DN, а за счётчиком – не менее 1 DN, где DN – диаметр условного прохода счётчика. Не допускается заужение диаметра входного отверстия. При нарушении условий монтажа появляется дополнительная погрешность счётчика;

— счётчик должен быть расположен так, чтобы направление, указанное стрелкой на корпусе счётчика, совпадало с направлением потока воды в трубопроводе;
— перед установкой счётчика трубопровод обязательно промыть, чтобы удалить из него загрязнения и инородные тела;
— присоединение счётчика к трубопроводу с большим или меньшим диаметром, чем диаметр условного прохода счётчика производится при помощи переходников, устанавливаемых вне зоны прямолинейных участков;
— на случай ремонта или замены счётчика перед прямым участком до счётчика и после прямого участка трубопровода после счётчика установить запорную арматуру (вентили, задвижки,клапаны), а также спускники для слива отключаемого участка, которые монтируются вне зоны прямых участков.

Перед счётчиком, после запорной арматуры вне зоны прямолинейного участка на подающем трубопроводе рекомендуется устанавливать фильтры.
Не допускается установка счётчика на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).

При заметном снижении расхода воды при постоянном напоре в трубопроводе необходимо прочистить входной фильтр от засорения. Очистку фильтра рекомендуется производить не реже 1-го раза в 6 месяцев.

5. ПОВЕРКА СЧЁТЧИКА

Поверка счетчика ВСХНд-40 производится при выпуске из производства и после ремонта в соответствии с документом МП РТ 2271-2015 «Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН. Методика поверки».
Межповерочный интервал счётчика холодной воды – 6 лет.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации – в течение 24 месяцев с даты реализации.

объектов BIM — Скачать бесплатно! JS 16 Master+ Wane-Wheel Single-Jet Dry Geter Meter

Apator-Powogaz/Product

Египет

Американское Самоа

Аргентина

Андорра

2

0010 Antigua and Barbuda

Bahrain

Algeria

Australia

Bolivia

Austria

Aruba

Iran

Angola

Острова Кука

Бразилия

Беларусь

Барбадос

Ирак

Benin

Federated States of Micronesia

Chile

Belgium

Belize

Israel

Botswana

Fiji

Colombia

Босния и Герцеговина

Бермуды

Иордания

Burkina Faso

French Polynesia

Ecuador

Bulgaria

British Virgin Islands

Kuwait

Burundi

Guam

Falkland Islands ( Мальвинские острова)

Хорватия

Канада

Ливан

Cameroon

Kiribati

French Guiana

Cyprus

Caribbean Netherlands

Oman

Cape Verde

Marshall Islands

Guyana

Чехия

Каймановы острова

Палестина

Центральноафриканская Республика

Nauru

Paraguay

Denmark

Collectivity of Saint Martin

Qatar

Chad

New Caledonia

Peru

Эстония

Коста-Рика

Саудовская Аравия

Коморские острова

Новая Зеландия

Suriname

Faroe Islands

Cuba

Syria

Côte d’Ivoire

Niue

Uruguay

Finland

Кюрасао

Турция

Демократическая Республика Конго

Остров Норфолк

Venezuela

France

Dominica

United Arab Emirates

Djibouti

Northern Mariana Islands

Germany

Dominican Republic

Йемен

Экваториальная Гвинея

Палау

Гибралтар

El Salvador

Armenia

Eritrea

Papua New Guinea

Greece

Greenland

Azerbaijan

Ethiopia

Острова Питкэрн

Гернси

Гренада

Бангладеш

Gabon

Samoa

Hungary

Guadeloupe

Bhutan

Ghana

Solomon Islands

Iceland

Guatemala

Британская территория в Индийском океане

Гвинея

Тимор-Лешти

Ireland

Haiti

Brunei

Guinea-Bissau

Tokelau

Isle of Man

Honduras

Cambodia

Кения

Тонга

Италия

Ямайка

9

9

Италия0012

Lesotho

Tuvalu

Jersey

Martinique

Christmas Island

Liberia

United States Minor Outlying Islands

Latvia

Мексика

Кокосовые (Килинг) острова

Ливия

Уоллис и Футуна

Liechtenstein

Montserrat

Georgia

Madagascar

Vanuatu

Lithuania

Nicaragua

Hong Kong

Малави

Люксембург

Панама

Индия

Mali

Macedonia (FYROM)

Puerto Rico

Indonesia

Mauritania

Malta

Saint Kitts and Nevis

Япония

Маврикий

Молдова

Сент-Люсия0003

Kazakhstan

Mayotte

Monaco

Saint Pierre and Miquelon

Kyrgyzstan

Morocco

Montenegro

Сент-Винсент и Гренадины

Лаос

Мозамбик

Netherlands

Saint-Barthélemy

Macau

Namibia

Norway

Sint Maarten

Malaysia

Niger

Польша

Багамы

Мальдивы

Нигерия

Portugal

Trinidad and Tobago

Mongolia

Republic of the Congo

Romania

Turks and Caicos Islands

Myanmar (Burma)

Реюньон

Россия

Виргинские острова США

9 Непал0003

Rwanda

San Marino

United States

Pakistan

Saint Helena

Serbia

Philippines

Сан-Томе и Принсипи

Словакия

Сингапур

Senegal

Slovenia

South Korea

Seychelles

Spain

Sri Lanka

Sierra Leone

Шпицберген и Ян-Майен

Тайвань

Сомали

Sweden

Tajikistan

South Africa

Switzerland

Thailand

South Sudan

Ukraine

Туркменистан

Судан

Великобритания

Узбекистан

Swaziland

Vatican City

Vietnam

Tanzania

Åland Islands

The Gambia

Того

Тунис

3

Uganda

Western Sahara

Zambia

Zimbabwe

Apator Powogaz JS 6,3 MASTER+ Крыльчатый одноструйный сухой водомер

Apator Powogaz UL 4 ULTRIMIS Ультразвуковой водомер

Apator Powogaz MWN130 200 Счетчик воды пропеллерный Nubis (Woltman) с горизонтальной осью ротора

Счетчик воды Apator Powogaz JS130 6,3 MASTER+ Крыльчатый одноструйный сухой

Счетчик воды Apator Powogaz JS 10 MASTER+ Крыльчатый одноструйный сухой

Пропеллерный водомер Apator Powogaz MWN 80 Nubis (Woltman) с горизонтальной осью ротора

Как сравнить и выбрать крыльчатые водомеры и объемные водомеры — Знание

   Водомер регистрирует расход воды, протекающей по закрытой трубе . Это интегральный расходомер скорости. Принцип заключается в использовании механического воздействия объемной камеры подвижной стенки или потока воды, чтобы подтолкнуть подвижный элемент, такой как турбина, во вращение, чтобы непрерывно определять расход воды. Счетчики воды имеют простую конструкцию, широкий диапазон, удобное использование и низкую стоимость. Сегодня, когда водные ресурсы становятся все более дефицитными, правительства всего мира уделяют внимание водосбережению. В качестве измерительного прибора и метода контроля в водосберегающем звене счетчики воды могут быстро развиваться.

    Классификация счетчиков воды

     Существует множество типов счетчиков воды и множество методов классификации. Как правило, существуют следующие методы классификации:

A. В соответствии с принципом действия его можно разделить на две категории:

Измеряемый счетчик воды: также известный как объемный счетчик воды для измерения фактического объема. счетчик воды;

 Счетчик воды с выводом: также известный как счетчик скорости воды, счетчик воды, который измеряет скорость потока воды и косвенно измеряет количество воды, протекающей через него.

 Объемные счетчики воды в основном представляют собой ротационные поршневые счетчики воды, которые широко используются в Соединенных Штатах и ​​странах бывшего Содружества. У него высокий уровень дозирования и хорошая стабильность, но он предъявляет высокие требования к качеству воды и высокие затраты на производство продукта;

Существует множество типов турбинных счетчиков воды. Как правило, внутри находится крыльчатка, которая вращается и измеряется воздействием потока воды. Он широко используется в большинстве стран. Структура проста, технология производства хороша, а стоимость невысока.

  B. В зависимости от типа счетчика его можно разделить на две категории:

Счетчик мокрой воды: счетчик погружается в воду, начальный поток мал, а эффективность защиты от обрастания низкая;

Сухой счетчик воды: счетчик изолирован от воды, пусковой расход небольшой, показания четкие;

  C. В соответствии с режимом индикации чтения его можно разделить на тип указателя, тип колеса слов, комбинированный тип указателя и колеса слов; водомер с поворотным крылом делится на многопоточный водомер и однопоточный водомер в соответствии с типом входной конструкции; по способу установки он делится на горизонтальный тип, вертикальный тип; в зависимости от рабочей температуры он делится на счетчик холодной воды, счетчик горячей воды и т. д.

  D. Бытовые счетчики воды обычно имеют диаметр ниже DN40. DN15 и DN20 подходят для измерения воды в одном доме, а DN25, DM32 и DN40 подходят для измерения воды в нескольких домах.

 Принцип работы и характеристики широко используемых счетчиков воды

 A. Принцип работы крыльчатого счетчика воды: крыльчатка, несколько потоков воды входят в крыльчатку из впускного отверстия коробки крыльчатки, так что осевая ударная сила потока воды на крыльчатку уравновешивается, а опорная часть крыльчатки уменьшается. Износ и увеличение срока службы счетчика воды от конструкции. Части продукта имеют большой зазор между собой, поэтому требования к качеству воды низкие, и это, очевидно, лучше, чем используемый объемный счетчик воды, что удобно для управления и обслуживания счетчиков воды.

 B. Характеристики крыльчатого счетчика воды:

⑴ Водомер крыльчатого типа

Счетчик мокрого счетчика воды погружен в воду. Из-за плавучести и смачивающего действия воды на компоненты трансмиссии счетчик воды имеет высокую чувствительность, что выгодно для возмещения платы за воду предприятия водоснабжения. Счетчик мокрой воды имеет простую конструкцию и низкую стоимость. В настоящее время это наиболее широко используемый гражданский счетчик воды. Но очевидны и его недостатки. Из-за качества воды счетчик легко загрязняется, откладывается накипь, показания нечеткие. Специально для наружной установки на юге, при фотосинтезе, склонен к зарастанию мхом и влаге, что делает невозможным считывание счетчиков. Есть много жалоб и споров от жителей, что продукция снята с производства.

⑵Счетчик воды с лопастным колесом

Счетчик сухого счетчика воды изолирован от воды коробкой передач, и движение передается через соединение двух магнитных сталей рабочего колеса и центральной шестерни для достижения цели счет и измерение. Его преимуществами являются четкие показания и легко читаемый объем воды. Точность измерения счетчиков воды может достигать уровня ISO4064 B и C. Он широко используется в Германии, Италии, Франции, Северной Европе, на Ближнем Востоке, в Африке и Южной Америке. В настоящее время он наиболее широко используется на международном уровне. На продукцию счетчиков воды приходится около 70% всех мировых счетчиков. Преимущество в том, что требования к качеству воды и водопроводной сети не высоки, последующее обслуживание простое и удобное, а стоимость обслуживания низкая.

C. Принцип работы и характеристики роторно-поршневого водомера:

Роторно-поршневой водомер использует разницу давлений между двумя концами (впуск и выпуск воды) измерительной камеры водомера. Поток воды, поступающий в водозаборник, толкает поршень во вращение, выдавливая воду из дозирующей камеры к водовыпуску. Каждый раз, когда поршень совершает один оборот, вода объемом мерной камеры выдавливается из водовыпускного отверстия, и в то же время вилка поворачивается на один оборот валом поршня для регистрации расхода воды.

   Расход воды по объему мерной камеры регистрируется каждый 1 оборот поршня. Это можно рассчитать теоретически, и коэффициент трения деталей в измерительной камере счетчика воды мал, а точность геометрических размеров высока. Таким образом, точность измерения счетчика воды высока и может достигать уровней ISO4064 C-level и D-level, которые очень полезны для возмещения платы за воду. Недостатком является то, что из-за малого зазора между деталями изделия движение поршня по стенке дозирующей камеры представляет собой процесс качения и скольжения, а зазор между поршнем в дозирующей камере составляет всего 0,02-0,1мм, что требует очень высокое качество воды.
