Клапан сброса воды: виды, устройство, принцип работы и монтаж аварийного клапана для воды

Клапан сброса избыточного давления: назначение, место установки, выбор

Система отопления работающая под давлением, является потенциальным источником опасности. Задача владельца дома — сделать отопительную систему как можно более надежной и безопасной. Один из элементов, который это обеспечивает —  предохранительный (аварийный) клапан сброса избыточного давления.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

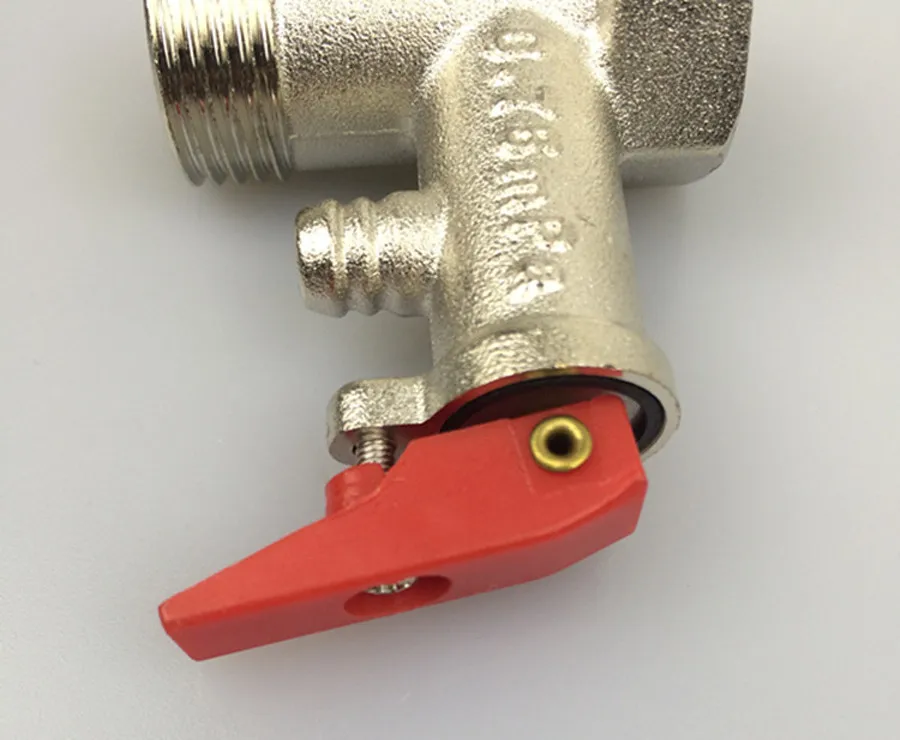

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет. Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Клапан сброса избыточного давления: виды, устройство, принцип работы

Есть два вида «подрывников» — рычажно-грузовые и пружинные. Рычажно-грузовые в отоплении частных домов не применяются, так что рассматривать их не имеет смысла. Поговорим о пружинных «сбросниках». Их устройство в разрезе мы видим на рисунке ниже.

Устройство пружинного предохранительного клапана для системы отопления

В металлический корпус вставлен запорно-регулирующий элемент или собственно, клапан, который принимает на себя давление теплоносителя. Он прижимается пружиной, сила упругости которой рассчитана на определенную нагрузку. Когда давление в системе отопления действует на клапан с силой, большей чем усилие пружины, она начинает сжиматься, диск приподнимается. В открывшийся зазор сливается некоторое количество теплоносителя, давление падает, пружина перекрывает поток. Вот так работает клапан сброса избыточного давления.

Определение условного сечения и порога срабатывания

Определиться с сечением аварийного клапана просто — он должен быть не меньше чем диаметр трубы подачи. В противном случае работать как надо он не будет. При установке не в составе группы безопасности, отводок делаем с легким уклоном в сторону котла (можно и вертикально, но точно не в обратную сторону). Если разводка у вас дюймовая, такой же трубой делаем отвод, такого же сечения ставим подрывной клапан. С этим понятно.

Может идти в составе группы безопасности или устанавливаться отдельно

Порог срабатывания определяется исходя из рабочего давления системы. Для нормальной работы он должен быть на 20-30% выше. Если ваше отопление работает при 1,2 Бар, то срабатывать клапан сброса избыточного давления должен при 1,45-1,55 Бар.

Не всегда есть возможность найти аварийный клапан с нужной величиной срабатывания. Можно либо взять с близкими параметрами, либо найти регулируемый (на 1,5 Бара есть).

Правила установки, регулярность замены

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

  • Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
  • Ставится на расстоянии 20-30 см от котла.
  • Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
  • Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
  • В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание  — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

Еще раз обращаем ваше внимание на то, что лужица под аварийным клапаном — повод для беспокойства и сигнал о том, что надо провести ревизию компонентов системы, отвечающих за стабилизацию давления.
