Поскольку недвижимость в нашем примере находится в Атланте, штат Джорджия, она попадает в зону интенсивности осадков A с интенсивностью осадков 5,0 дюймов в час.

ШАГ 2:

Рассчитайте максимальный потенциальный расход стока для каждой области.

Чтобы правильно определить размер сети дренажных труб, необходимо рассчитать максимальный сток для каждой зоны. Часто используемая формула для расчета максимального потенциала стока с небольшой территории (менее 200 акров) — это рациональный метод. Формула рационального метода:
где:
Q = пиковый сток (галлонов в минуту)
C = коэффициент стока
I = интенсивность осадков (дюймы в час)
A = площадь водосбора (квадратные футы)

В нашем примере мы уже знаем площадь (A) каждой зоны, подлежащей дренированию. Цветочная клумба составляет 120 квадратных футов, площадь газона — 480 квадратных футов, а площадь бетонной палубы — 800 квадратных футов.

Далее мы определим коэффициент стока (C) для типа поверхности каждой области, подлежащей осушению, используя Таблицу 2.1 ниже. Коэффициент стока для клумбы на суглинистой почве 0,45, травяного участка 0,35 и бетонного настила 0,9.0.

Таблица 2.1

Наконец, мы будем использовать рациональную формулу для расчета пикового стока для каждой области.

Для клумбы: Q = (0,45 x 5,0 x 120) / 96 = 2,8 галлона в минуту
Для травы: Q = (0,35 x 5,0 x 480) / 96 = 8,8 галлона в минуту
Для бетонного покрытия: Q = (0,90 x 5,0 x 800) / 96 = 37,5 галлона в минуту

Если сложить их вместе, максимальный расход стока (Q) на общей объединенной площади составит 49,1 галлона в минуту.

ШАГ 3:

Выберите количество зон дренажа.

При проектировании дренажной системы необходимо обратить внимание на то, чтобы не превысить максимальную пропускную способность дренажной трубы (как показано в таблице 3.1 ниже). Использование дренажных труб диаметром 3″, 4″ или 6″ рекомендуется для большинства жилых и небольших коммерческих проектов, поскольку эти размеры труб и подходящие фитинги легко доступны и просты в установке.

Таблица 3.1

В нашем примере и при использовании приведенной выше Таблицы 3. 1 есть два варианта учета максимального расхода воды, рассчитанного на этапе 2, равного 49,1 галлонов в минуту.

1. Можно использовать одну трубу диаметром 4 дюйма или больше (система с одной дренажной зоной).
2. Можно использовать две отдельные трубы диаметром 3 дюйма или больше с двумя точками нагнетания (система дренажа с двумя зонами).

Для используемого нами примера, поскольку 3-дюймовая труба проще в установке и дешевле, чем 4-дюймовая или 6-дюймовая труба, мы выберем систему с двумя зонами дренажа, используя 3-дюймовую трубу с двумя независимыми точками слива. Однако, если 4-дюймовая или 6-дюймовая труба более доступна, чем 3-дюймовая, вы можете использовать ее.

Зона дренажа 1 будет состоять из клумбы и газона (максимальный поток стока для этой объединенной площади составляет 11,6 галлонов в минуту), а Зона дренажа 2 (максимальный поток стока составляет 37,5 галлонов в минуту) будет включать площадь бетонного настила.

ШАГ 4:

Найдите места для раковины и/или решетки.

Найдите углубления на участке, где может скапливаться избыточная вода. Как только они будут завершены, они станут местом для бассейна и/или решетки. В приведенном выше примере предположим, что каждая из трех описанных областей имеет единственную нижнюю точку в пределах своих границ. Первый тазик и/или решетка расположены на клумбе, второй тазик и/или решетка — на газоне, а третий тазик и/или решетка — в бетонном настиле. Если в области имеется более одной низкой точки, каждая из них будет точкой сбора и местом для резервуара и/или решетки.

ШАГ 5:

Решите, подходит ли плоская или атриумная (куполообразная) решетка.

Плоские решетки обычно используются в зонах, где есть пешеходы, инвалидные коляски или легковые автомобили. Решетки атриума имеют куполообразную форму и обычно используются там, где нет пешеходного движения и где могут присутствовать мульча, листья или другой мусор, который может забить плоскую решетку.

В предыдущем примере предположим, что клумба была замульчирована и на ней также могут быть листья. Поэтому рекомендуется использовать атриумную решетку (решетка 1). Для участка с травой необходимо использовать плоскую решетку (Решетка 2), так как газонокосилка и пешеходы будут присутствовать. Для зоны бетонного настила также необходимо использовать плоскую решетку (решетка 3).

ШАГ 6:

Выберите подходящий размер решетки для каждой зоны.

Используя максимальные потоки стока из каждой области, которые мы рассчитали на шаге 2, разделите поток каждой области на количество мест расположения решеток в этой области, чтобы рассчитать, какой поток должен обрабатывать каждая решетка. После того как вы рассчитали требования к потоку для каждой решетки, используйте Таблицу 6.1 ниже, чтобы выбрать решетки.

Таблица 6.1

В примере для области клумбы (только с одной решеткой) и максимального стока 2,8 галлонов в минуту мы выбираем 3-дюймовую атриумную решетку, которая имеет максимальный расход 12 галлонов в минуту. Для газона (только с одной решеткой) и максимальным стоком 8,8 галлонов в минуту мы выбираем 6-дюймовую круглую плоскую решетку с максимальным расходом 16 галлонов в минуту. Для площади бетонного настила (только с одной решеткой) и максимальным стоком 37,5 галлонов в минуту мы выбираем 9” плоская решетка с максимальной скоростью потока 50 галлонов в минуту.

Поскольку ранее мы решили использовать все 3-дюймовые дренажные трубы, проверьте в Таблице 6.2 ниже, что все выбранные размеры решеток можно использовать с 3-дюймовыми трубами.

Таблица 6.2

1. Подходит для 2-дюймовой трубы сортамента 40, крепящейся непосредственно к манжете из ПВХ, или подходит для 3-дюймовой трубы через 3-дюймовый S&D фитинг.
2. Подходит для 3-дюймовой трубы, крепящейся непосредственно к ПВХ-хомуту, или подходит для 4-дюймовой трубы с помощью 4-дюймового фитинга S&D.

Для решеток диаметром 3 или 4 дюйма водосборники не предусмотрены, поскольку они соединяются непосредственно с дренажной трубой. При использовании 9», 12-дюймовые и 18-дюймовые решетки, необходимо использовать водосборник или низкопрофильный водосборник. Единственный раз, когда необходимо принять решение, это использование 6-дюймовой круглой или 6-дюймовой квадратной решетки. В нашем примере для 6-дюймовой решетки необходимо использовать водосборник, потому что мы подключаем его к 3-дюймовой трубе.

В нашем примере все три действительно можно использовать с 3-дюймовой трубой. 3-дюймовая решетка соединяется непосредственно с 3-дюймовой трубой, 6-дюймовая решетка соединяется с 3-дюймовой трубой с помощью 6-дюймового водосборника, а 9-дюймовая решетка соединяется с 3-дюймовой трубой с помощью 9-дюймового водосборника.

Однако, если бы площадь клумбы была 600 кв. футов вместо 120 кв. футов, формула рационального метода на шаге 2 увеличила бы максимальный поток стока с 2,8 галлонов в минуту до 14,1 галлонов в минуту. Выбранная ранее 3-дюймовая решетка атриума не подойдет, и потребуется 4-дюймовая решетка атриума. В этом случае вам нужно будет использовать 4-дюймовую трубу для дренажной системы. Если вы по-прежнему предпочитаете использовать 3-дюймовую трубу, то рекомендуется использовать две смежные 3-дюймовые атриумные решетки (каждая решетка будет обрабатывать чуть более 7,0 галлонов в минуту, что находится в пределах ее максимальной пропускной способности 12 галлонов в минуту).

Примечание: Существует три распространенных типа дренажных труб и фитингов. Решетки Tempo предназначены для использования со всеми из них. Пожалуйста, обратитесь к Приложению в конце этого руководства для получения дополнительной информации о различных типах дренажных труб и соответствующих фитингах.

ШАГ 7:

Выберите цвета решетки.

Наиболее часто используемый цвет решетки для газонов — зеленый. При использовании с бетоном серые решетки могут быть наиболее подходящим цветом. Однако в других областях цвет решетки зависит от личных предпочтений. В таблице 7.1 ниже вы можете увидеть различные доступные варианты цвета.

Таблица 7.1

ШАГ 8:

Решите, куда перенаправить эту воду.

Существует множество вариантов перенаправления воды, которая собирается в решетках и трубопроводах. Некоторые из наиболее распространенных применений для перенаправления воды — к уличному бордюру, к ливневой канализации, к другой благоустроенной территории, которая может безопасно отводить большие объемы воды, к французскому водостоку или к резервуару для хранения, который позволит полив в более позднее время.

Предположим, что для этого проекта сточные воды будут перенаправлены на бордюр. Помните, что вода должна течь только вниз по склону (даже небольшой участок вверх по склону будет препятствовать правильному сливу вашей системы). Поскольку расстояние, на которое должна пройти сточная вода, составляет 100 футов, рекомендуемый перепад высот от любой решетки до точки слива должен составлять не менее 2 футов или 24 дюймов. (Минимальный рекомендуемый уклон должен составлять 24 дюйма на 100 футов или примерно 1/4 дюйма на фут). Для оптимальных результатов этот наклон должен быть достаточно равномерным.

Если естественный рельеф области, подлежащей осушению, не имеет необходимого уклона для удовлетворения требований по минимальному уклону, вам необходимо вырыть траншею с минимальным требуемым уклоном, а затем использовать комбинацию низкопрофильных бассейнов и водосборных бассейнов, некоторые из них будут иметь один или несколько подступенков, чтобы решетки были на одном уровне.

ШАГ 9:

Проектирование трубопроводной сети.

Существует 2 варианта 3-дюймовой сети трубопроводов для газонов и клумб. Эти решетки могут быть встроены в линию или иметь две отдельные 3-дюймовые дренажные трубы, которые позже соединяются в одну 3-дюймовую выпускную трубу.

Водопровод для дренажной трубы из зоны бетонного настила представляет собой единственную 3-дюймовую трубу, которая проходит от 9-дюймового бассейна к месту слива.

ШАГ 10:

Выберите выпускное конечное устройство.

В нашем примере концы дренажных труб будут обрезаны заподлицо с уличным бордюром, поэтому дополнительные детали не потребуются. Однако во многих случаях дренажная труба заканчивается на участке, и лучше закрыть ее решеткой или выдвижным предохранительным клапаном, чтобы предотвратить попадание мусора или грызунов. Этот выдвижной предохранительный клапан находится на одном уровне с окружающей средой и выдвигается только для слива лишней воды, когда дренажная труба заполнена.

Дренажная труба

Существует три основных типа дренажных труб.

1. Гофрированная труба является гибкой и, как правило, может менять направление без использования фитингов. Преимуществом этого типа труб является их гибкость и простота монтажа. Недостатки заключаются в том, что его трудно очистить (из-за гофров), соединения не очень водонепроницаемы и что дно траншеи должно быть очень тщательно наклонено.
2. Канализационно-дренажная труба представляет собой тонкостенную трубу из ПВХ. Эта труба нуждается в канализационных и дренажных фитингах, чтобы изменить направление и соединиться. Из-за гладкой стенки ее легче чистить, а наклон и гладкость дна траншеи менее критичны, поскольку эта труба в некоторой степени компенсирует пики и впадины.

Трехстенная труба

3. аналогична предыдущей, но имеет более тяжелую стенку и, следовательно, более прочную. Для изменения направления также требуются фитинги для канализационных и дренажных узлов. Из-за ее жесткости уклон и гладкость дна траншеи даже менее критичны, чем в случае с канализационно-дренажной трубой, описанной выше.

Фитинги

Можно использовать 2 распространенных типа фитингов.

1. Канализационные и дренажные фитинги из ПВХ используются для соединения дренажной трубы и изменения направления. Наиболее популярными и доступными фитингами 3″ и 4″ являются прямые соединители, колена 90°, 45° и 22,5°, прямые и санитарные тройники, тройники 45° и торцевые заглушки. Эти фитинги привариваются к трубе растворителем.

Одностенные гофрированные фитинги

2. используются для соединения дренажной трубы и изменения направления. Наиболее популярными и доступными фитингами являются прямые муфты, 9Отводы под углом 0 градусов, тройники под углом 45 градусов, тройники и торцевые заглушки. Эти фитинги защелкиваются непосредственно на дренажной трубе.

Четыре типа дренажных систем для вашего дома

Надлежащий дренаж очень важен, когда речь идет о поддержании фундамента вашего дома. Вы хотите, чтобы в вашем доме было как можно больше влаги. Существует четыре распространенных типа дренажных систем, и важно выбрать правильный для вашего дома. Вот еще немного информации о типах дренажных систем, чтобы помочь вам решить, какая из них лучше.

Поверхностная дренажная система

Если вы живете на очень ровной местности, поверхностная дренажная система необходима. Скопление дождя на плоских поверхностях может вызвать скопление воды, что приведет к повреждению воды в вашем доме, если у вас нет правильной дренажной системы. Для поверхностного дренажа требуется, чтобы кто-то вырыл несколько канав, которые выполняют роль воронок для лишней воды. Они отводят воду от вашего дома, чтобы предотвратить затопление. Эти дренажные системы могут использоваться как для дорожек, так и для проездов.

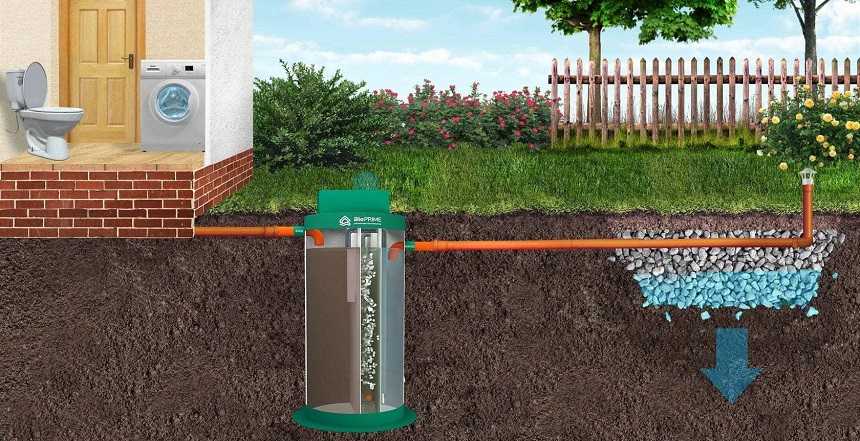

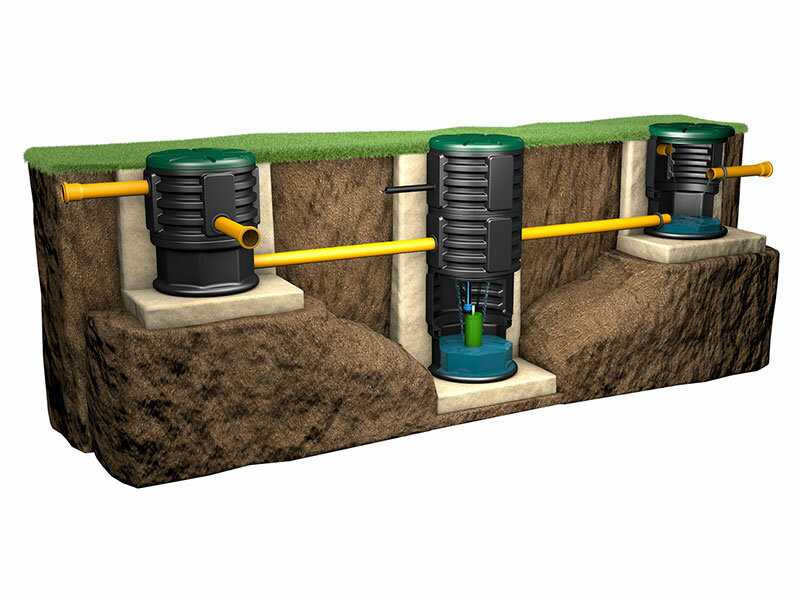

Подземная дренажная система

Эти дренажные системы заглубляются под землю. Они сделаны, чтобы удалить избыток воды, которая накапливается в почве. Это не только помогает избавиться от лишней воды, но также помогает растениям и деревьям, потому что застрявшая вода может привести к их гниению. В этой системе используются трубы, которые проходят глубоко под землей, а также дренаж. Вы также можете использовать дренажный насос для прокачки воды через эти трубы.

Наклонная дренажная система

Для этих дренажных систем также используются трубы, но они устанавливаются не под землей, а под уклоном. Это делает так, что вода будет естественным образом отходить от вашего дома, так как он находится на склоне. Эти трубы могут быть изготовлены из бетона, стали или пластика и покрыты защитным слоем, чтобы люди не падали в них.

Водосточные и водосточные системы

Водосточные желоба и водосточные желоба могут быть самой важной дренажной системой для вашего дома. Водосточная труба соединена с желобами, которые избавляют от лишней воды, скапливающейся на вашей крыше. Без этого дождевая вода будет стекать с вашей крыши и попадать в ваш дом и на землю, вызывая повреждение водой и эрозию вашего ландшафта. Это может даже привести к затоплению подвала, если накопится слишком много воды.
