Вихревой теплогенератор. Правда и вымысел

Вихревой теплогенератор состоит из двигателя и кавитатора. В кавитатор подается вода (или другая жидкость). Двигатель раскручивает механизм кавитатора, в котором происходит процесс кавитации (схлопывания пузырьков). За счет этого, происходит нагрев жидкости, подаваемой в кавитатор. Подводимая электроэнергия расходуется на следующие цели: 1- нагрев воды, 2 — преодоление силы трения в двигателе и кавитаторе, 3- излучение звуковых колебаний (шум). Разработчики и производители утверждают, что принцип действия основан «на использовании возобновляемой энергии». При этом, не понятно, откуда эта энергия берется. Тем не менее, не происходит никакого дополнительного излучения. Соответственно, можно предположить, что вся энергия, подводимая к теплогенератору, тратится на нагрев воды. Таким образом, можно говорить о КПД, близком к 100%. Но не более…
Но перейдем от теории к практике.

На заре развития «вихревых теплогенераторов» предпринимались попытки проведения независимой экспертизы. Так, известная модель ЮСМАР изобретателя Ю.С.Потапова из Молдовы тестировалась американской компанией Earth Tech International (г.Остин, штат Техас), специализирующейся на экспериментальной верификации новых направлений в современной физике. В 1995 г. были проведены пять серий экспериментов по измерению соотношения между генерируемой тепловой и потребляемой электрической энергией. Заметим, что все многочисленные модификации испытуемого устройства, предназначенные для разных серий экспериментов, лично согласовывались с Ю.С.Потаповым в ходе визита одного из сотрудников компании в Молдову. Подробнейшее описание конструкции испытуемого теплогенератора с вихревой трубой, режимные параметры, методики проведения измерений и результаты приводятся на сайте компании www.earthtech.org/experiments/.

Для привода водяного насоса использовался электродвигатель с КПД=85%, тепловые потери которого на нагрев окружающего воздуха не принимались при расчете теплопроизводительности «вихревого теплогенератора». Отметим, что не измерялись и тепловые потери на нагрев окружающего воздуха, что, безусловно, несколько снижало получаемый КПД теплогенератора.

Результаты исследований, проведенных при варьировании основных режимных параметров (давление, расход теплоносителя, начальная температура воды и др.) в широком диапазоне продемонстрировали, что эффективность теплогенератора изменяется в диапазоне от 33 до 81%, что сильно не «дотягивает» до 300%, заявленных изобретателем перед проведением экспериментов.

Хотя по «тепловому вихрегенератору» расскажу…
Были некоторые примеры значительной экономии денежных средств на отопление в переходные периоды нашей экономики, когда деньги предприятий начинали считать. Сразу скажу, что с связано это с гримасами экономики, а совсем не с теплотехникой.

Скажем, некоторое предприятие желает отапливать свои помещения. Ну холодно им видите ли.
По некоторым причинам, ясно каким, не может вложиться в Газовую трубу, строить свою котельную на угле, мазуте — не хватает масштабов, а центральное отопление отсутствует или далеко.
Остается электричество, но при получении разрешения на использование электроэнергии в термальных целях устанавливали предприятию тариф, превышающий в несколько раз обычный.
Такие были раньше правила, и не только в России, но в Украине, Молдове и др. государствах, которые отпочковались от нас.
Вот тут приходил на помощь г-н Потапов и подобные.
Покупали чудо-устройство, тариф на электроэнергию для электродвигателей оставался обычный, тепловой КПД естественно никак больше сотни быть не мог, а вот в денежном отношении КПД был и 200 и 300, смотря во сколько раз сэкономили на тарифе.
Применяя ТН можно было достичь еще большей экономии, но для тех времен и вихретеплогенератора с эффективностью якобы 1,2-1,5 вполне было достаточно.
Ведь еще больший заявляемый КПД мог только повредить и отпугнуть покупателей, ведь квоты на электроснабжение выделялись по потребляемой мощности, а давал генератор тепла столько-же, если не меньше, в связи с потерями по cos Ф.
По теплопотерям помещений в 30-40% погрешности еще как-то можно было уложиться, списать на колебания погоды.
Сейчас это ушло в прошлое, но тема вихрегенераторов по инерции продолжает всплывать, и ведь находятся дураки, которые покупают, клюнув на информацию с фотками и адресами, что ряд уважаемых предприятий в свое время использовали их у себя и экономили большую кучу денег.
Только всей подоплеки им никто не рассказывает.

Вихревой теплогенератор: современный источник тепла

Содержание

1 История возникновения
2 Принцип действия
- 2.1 Принцип действия кавитационного преобразователя
- 2.2 Устройство и функционирование
3 Сфера использования
- 3.1 Интеграция в отопительную систему
- 3.2 Преимущества использования кавитационных генераторов
4 Выводы

Цена отопления и горячего водоснабжения постоянно растет. Поэтому в последнее время многие задумались о том, как решить проблему дорогих энергоресурсов. Многие специалисты утверждают, что решить проблему позволяет вихревой теплогенератор.

Конструкция вихревого теплогенератора

В этой статье вы узнаете, как устроен вихревой теплогенератор и каков принцип его работы. Также вы узнаете можно ли самостоятельно изготовить вихревой теплогенератор.

История возникновения

Вихревой тепловой генератор является перспективной и инновационной разработкой. Однако, технология не является новой, так как ей уже почти 100 лет. Еще тогда ученые задумались, как применять явление кавитации.

Газообразная среда попадая в трубу Ранка делиться на горячий и холодный воздух

Первая «вихревая труба» была изготовлена и запатентована французским инженером Джозефом Ранком в 1934 году. Ранк первый заметил, что температура на входе в циклон отличается от температуры воздушной струи на выходе. На начальных этапах стендовых испытаний, вихревую трубу проверяли не на эффективность нагрева, а наоборот на эффективность охлаждения воздушной струи.

Принцип работы вихревой трубы достаточно прост

Подобная технология получила новую ветку развития в 60-х годах 20 века. Именно в этот период советские ученые нашли способ, как улучшить трубу Ранка, запустив по трубам вместо воздуха жидкость. В сравнении с воздухом температура жидкости меняется более интенсивно. Опытным путем было установлено, что жидкая среда, которая протекает через трубу Ранка аномально быстро разогревается с коэффициентом преобразования энергии в 100%.

В тот период не было никакой необходимости в дешевых источниках тепловой энергии. Поэтому технология не нашла никакого применения. Первые кавитационные установки, предназначенные для нагрева жидкой среды, появились только в середине 90-х годов двадцатого века.

В вихревом генераторе вода циркулирует в замкнутом контуре

Энергетические кризисы привели к тому, что интерес к альтернативным источникам электроэнергии значительно вырос. На сегодняшний день практически каждый может купить установку необходимой мощности и использовать ее в большинстве отопительных систем.

Принцип действия

Длительное время многие думали, что кавитация – это паразитное явление, характеризующееся образованием пузырьков, которые в процессе схлопывания провоцируют разрушение окружающих предметов. Теплогенератор вихревого типа – это прибор, в котором паразитное явление приносит пользу.

Теплогенератор Потапова подключенный к отопительному радиатору

Кавитация в дальнейшем позволяет не давать воде тепло, а извлекать его из движущейся воды, нагревая ее до значительных температур. Кавитация – это паразитное явление, но несмотря на это конструкционные элементы современных теплогенераторов не страдают. В этом случае кавитационные процессы протекают не вокруг дискового активатора, а за ним.

Принцип действия кавитационного преобразователя

Описание процесса:

В преобразователь подается основной поток жидкой среды обычной температуры.
Навстречу основному потоку подают дополнительные потоки жидкой среды.
Разнонаправленные потоки сталкиваясь создают эффект кавитации. Благодаря этому жидкая среда на выходе из преобразователя нагревается.

Устройство и функционирование

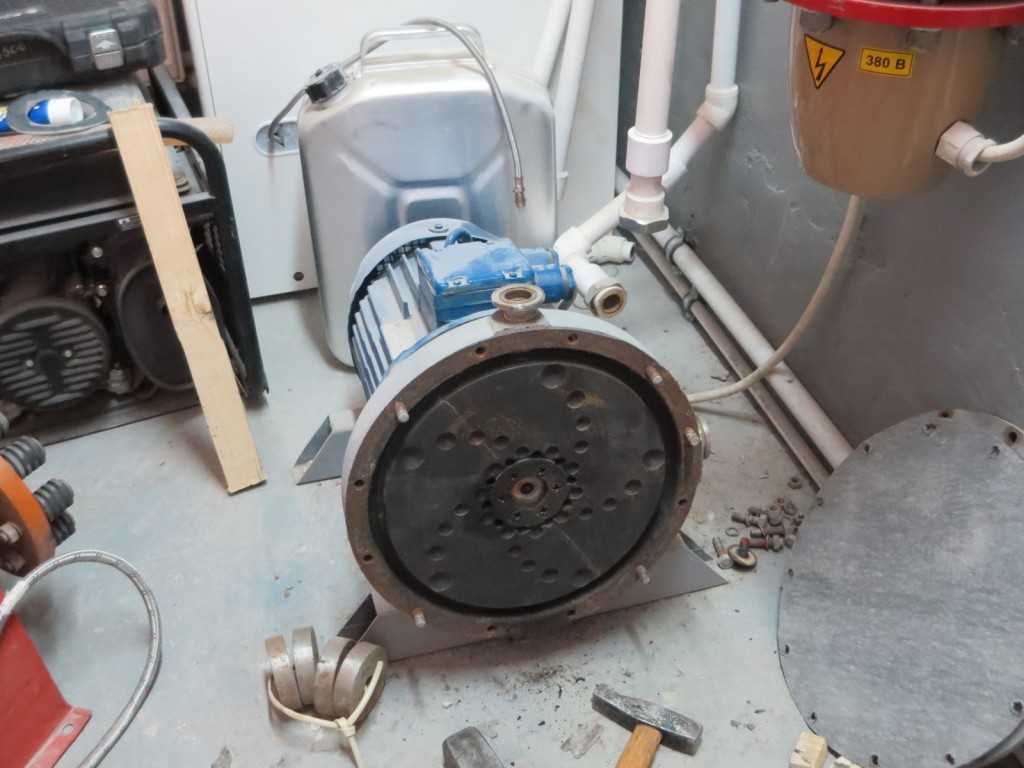

Если рассмотреть устройство действующих образцов вихревых теплогенераторов тогда можно заметить, что оно несложное. Они представляют собою массивный двигатель, к которому подключают цилиндрическое приспособление «улитка».

«Улитка» считается доработанной версией трубы Ранка. Она имеет характерную форму, поэтому интенсивность кавитационных процессов значительно выше в сравнении с вихревой трубой. В полости «улитки» присутствует дисковый активатор – это диск с особой перфорацией. При вращении диска жидкая среда приводится в действие за счет чего будут происходить кавитационные процессы:

Электродвигатель крутит дисковый активатор. По мнению специалистов, дисковый активатор является самым главным элементом в установке, и он посредством прямого вала присоединяется к электродвигателю. При включении устройства в рабочий режим двигатель передает крутящий момент на активатор.
Активатор раскручивает жидкую среду. Конструкция активатора была разработана таким образом, чтобы, попадая на полость диска жидкая среда приобретала кинетическую энергию.
Процесс преобразования механической энергии в тепловую. Выходя из активатора жидкая, среда будет терять ускорение и в результате резкого торможения возникает эффект кавитации. В результате подобных манипуляций кинетическая энергия нагревает жидкую среду до +95 градусов, и механическая энергия становится тепловой.

Сфера использования

На сегодняшний день использовать подобные установки можно в следующих сферах:

Отопление. Оборудование позволяет преобразовать механическое движение воды в тепло. Поэтому технологию активно можно использовать для обогрева различных зданий и сооружений. На территории России сравнительно недавно появилось около 10 населенных пунктов, где вместо традиционного способа обогрева используют гравитационные генераторы.
Нагрев воды для бытового использования. Теплогенератор при включении в сеть достаточно быстро нагревает воду. Поэтому оборудование можно использовать для разогрева воды в автономном водопроводе, бассейнах, банях или прачечных.
Смешивание несмешиваемых жидкостей. В лабораторных условиях по мнению специалистов подобные установки можно использовать для смешивания жидкостей с разной плотностью.

Интеграция в отопительную систему

Перед тем, как использовать теплогенератор в отопительной системе его сначала необходимо внедрить. Ознакомиться с процессом более детально вы сможете на фото ниже:

Схема внедрения вихревого теплогенератора в отопительную систему загородного дома

Перед генератором, который обозначен цифрой (2) устанавливается центробежный насос (1). Он отвечает за подачу воды под давлением в 6 атмосфер. После генератора устанавливается расширительный бак (6) и запорная арматура.

Преимущества использования кавитационных генераторов

Экономичность. Благодаря достаточно эффективному расходу электричества и высокому КПД, теплогенератор будет намного выгоднее, чем другие виды отопительного оборудования.
Небольшие габариты. Стационарный генератор отлично подойдет для небольшого дома. Если установить его в обычную котельную тогда останется много свободного места.
Небольшой вес. Благодаря этому, даже крупные установки можно расположить на полу котельной, не строя специальный фундамент. С расположением компактных модификаций проблем не существует. При монтаже прибора в отопительную систему будет присутствовать повышенный уровень шума. Поэтому осуществлять установку можно только в нежилом помещении.
Простота конструкции. Теплогенератор является простым устройством. Из-за небольшого количества деталей он редко выходит из строя.
При необходимости теплогенератор можно интегрировать уже в готовую систему.
Нет необходимости в водоподготовке. Для нормальной работы газового котла нужен фильтр проточной, то после установки кавитационного нагревателя можно не бояться засоров.
Экологичность. Кавитационные установки никак не влияют на экосистему, так как единственным энергопотребляющим компонентом является электродвигатель.
Работа оборудования не требует постоянного контроля. Кавитационный обогреватель работает в автономном режиме. Инструкция использования является простой и вам достаточно будет просто включить двигатель в сеть.

Выводы

Чтобы сделать прибор своими руками нужно изучить соответствующие чертежи и схемы. Приступить к изучению действующих устройств можно в интернете на специализирующих форумах.

Теперь вы знаете, что представляет собою инновационный источник альтернативной энергии. Подходит вам такое оборудование или нет решаете только вы. Надеемся, что эта информация была полезной и интересной.

Читайте также: vse-elektrichestvo.ru/novosti/led-lampy-filament-wolta-nazad-v-budushhee.html.

Стандартный набор для солнечного нагревателя Vortex

Солнечный нагреватель для бассейна Vortex — лучший плавательный нагреватель от Solar Direct.
нагреватель для бассейна, первоклассный дизайн VORTEX оправдывает это.
5 звезд плюс рейтинг в нашем руководстве по потребительской ценности!
Кроме того, систем VORTEX являются
с лучшей заводской гарантией в отрасли!

Вихревые солнечные нагреватели для бассейнов предназначены для максимального удовольствия от плавания, используя солнечную энергию для мягкого подогрева бассейна за счет улавливания естественного солнечного тепла. Солнечная энергия — это высокоэффективный, экологически чистый альтернативный источник энергии, не требующий эксплуатационных затрат. Солнечные нагреватели для бассейнов хорошо работают во всем мире — даже в более прохладном климате они практически не требуют обслуживания, а система Vortex обычно служит от 15 до 20 лет.

Солнечная система Vortex подходящего размера повысит температуру воды в вашем бассейне до 80 градусов. В дополнение к подогреву воды, ваш купальный сезон может быть продлен в более прохладном климате на целых 50 процентов, плюс солнечная энергия работает круглый год в более теплом климате.

____________________________________________________________

Панели VORTEX для солнечного нагревателя для бассейна
Стандартный системный комплект
поставляется с необходимым количеством панелей,
плюс все соединительные и
крепежные детали, необходимые для установки панели.

Идеально подходит для замены существующих систем или добавьте свои
собственные компоненты сантехники и управления для создания новой системы.

Примечание: модели Deluxe или Premium предлагают больше возможностей
комплекты, включающие элементы сантехники и управления.

Каждый стандарт
Системный комплект включает необходимое количество комплектов панелей, 1 рядный комплект
и
требуемая длина прижимного ремня [не показана].

Комплект панелей Vortex
включает необходимые детали необходимые для соединения панелей
вместе и монтируйте их на различные типы поверхностей крыши
[галька, деревянная тряска, металл и плитка] или система наземных стоек.

Установка непосредственно на землю требует нескольких дополнительных
специализированные аппаратные компоненты [запросить информацию].

Комплект Vortex Row включает необходимые детали , требуемые , для завершения надлежащего
функционирование каждой системы.

См. комплекты панелей и рядов
_______________________________________________________

Функция: Подогревает бассейн до 80-85° плюс продлевает купальный сезон
Преимущества: Максимальное удовольствие от плавания!

Продукт
Заявки:
. Стандартный комплект предназначен для
заменить существующие солнечные панели
. Проект осуществим
для мастера, использующего основные ручные инструменты
. Набор
предназначен как для заглубленных, так и для надземных бассейнов
. Все стандартные комплекты подходят для жилых и коммерческих помещений
. Системные панели можно монтировать на крышу, землю или
наземная стойка
. Устанавливается на все типы крыш:
гонт, древесная стружка, металл и плитка
. Панели нестандартного размера можно заказать по специальному заказу

. Системы могут быть установлены на многослойной или сложной кровле
макеты
и быть разработан, чтобы повернуть угол на другую крышу
раздел
Заказ: Сплит-комплекты для указанных выше спецификаций

. Ряды панелей можно разделить, чтобы обойти препятствия на
крыша
Заказ: Сплит-комплекты для указанной выше спецификации

. Панели разных размеров можно комбинировать для
разместить
различные крыши
формы
Заказ: Сплит-комплекты для указанных выше спецификаций

. Панели можно устанавливать в несколько рядов над одним
другое
на той же крыше или в стойке
система
Заказ: Двухрядные комплекты для указанных выше спецификаций

Товар
Особенности:
. Дружественный набор «Сделай сам»;
средняя установка за один день
. Легко читать
инструкция по установке; пошаговые схемы
. Включает в себя все необходимые компоненты, необходимые для проекта
. Более высокая температура, чем стандартные рабочие температуры 80-85
диапазон градусов может быть достигнут путем простого добавления дополнительных панелей

. 10-летняя заводская гарантия с полной заменой
. Высокоэффективная экологически чистая альтернатива
источник энергии
. Генерирует бесплатное тепло — по всему миру,
даже в холодном климате!
. Нулевые эксплуатационные расходы;
практически не требует обслуживания
. Система
использует существующий бассейновый насос для циркуляции воды
. Купальный сезон продлен на 50% в прохладном климате
. Эффективные системы работают круглый год в теплом климате
. Система рассчитана на сопротивление урагану со скоростью 120 миль в час.
ветровая нагрузка

. Правильный выбор комплекта поддерживается
агент по обслуживанию клиентов
. Установка поддерживается
службой технической поддержки солнечного инженера
. Бесплатный звонок
линия помощи и/или электронная почта онлайн-поддержки

Характеристики продукта:

. VORTEX — нагреватель для бассейнов высочайшего качества в мире.
солнечная промышленность
. Подкреплено лучшим клиентом
гарантия предлагается сегодня
. Панели, предназначенные для
превышают спецификации товарного сорта
. Прочная конструкция на 30 % тяжелее, чем в среднем по отрасли
. Максимальный срок службы панели; обычно длится 15-20

год. Сочетает высокие скорости потока с низкой системой
допустимое давление
максимальная передача тепла при уменьшении
нагрузка на насос

Производитель продукта: Подогрев бассейна
Дистрибьюторы

Вихревая трубка Aqua – получение горячей и холодной воды с использованием свободного давления воды потоки. В нем нет движущихся частей.

: Вихревая трубка

Это любопытное устройство, которое использует сжатый воздух в качестве источника энергии и производит холодный воздух (выходящий с левой стороны) и горячий воздух (выходящий с правой стороны).

См. статью Википедии по адресу: http://en.wikipedia.org/wiki/Vortex_tube

Несмотря на то, что с помощью этого устройства можно мгновенно производить горячий или холодный воздух, оно не считается эффективным, поскольку никто эффективное устройство для производства сжатого воздуха.

Я американец, и давление воды у большинства местных жителей в Соединенных Штатах стандартно составляет 30 фунтов на квадратный дюйм (PSI). Я не уверен насчет остального мира, но в большинстве мест, вероятно, есть что-то подобное. Я хочу сказать, что когда большинство из нас включает водопроводные краны или садовые шланги, мы получаем воду под давлением; мы уже платим за это.

Поскольку у нас есть эта «бесплатная» энергия, я направил свою изобретательность на то, как модифицировать описанную выше «вихревую трубку», чтобы ее можно было использовать для мгновенного приготовления горячей и холодной воды; не требуется никаких электрических «нагревательных» элементов или охлаждения.

Моя новая трубка Aqua Vortex использует тот же подход, но существенно отличается тем, что она использует воду (или другие жидкости) и может быть предназначена только для горячей воды, только для холодной воды или для горячей и холодной воды. С этим новым устройством, в зависимости от давления за водой (мы используем 30 фунтов на квадратный дюйм), вода «комнатной» температуры при температуре 72º по Фаренгейту может быть мгновенно превращена в очень горячую воду с температурой 180º. Эта очень горячая вода может быть смягчена путем добавления холодной воды в линию перед использованием, если это необходимо. Точно так же вода с температурой 72º может быть превращена в очень холодную воду, которая мгновенно образует кубики льда.

Эта трубка Aqua Vortex настолько эффективна при приготовлении горячей и холодной воды, что потребуются незначительные изменения в сантехнике, чтобы приспособить трубы для горячей воды вокруг трубы с холодным выходом и трубки с холодной водой вокруг трубы с горячим выходом, но это может быть встроено в то же устройство в коммерческих целях.
