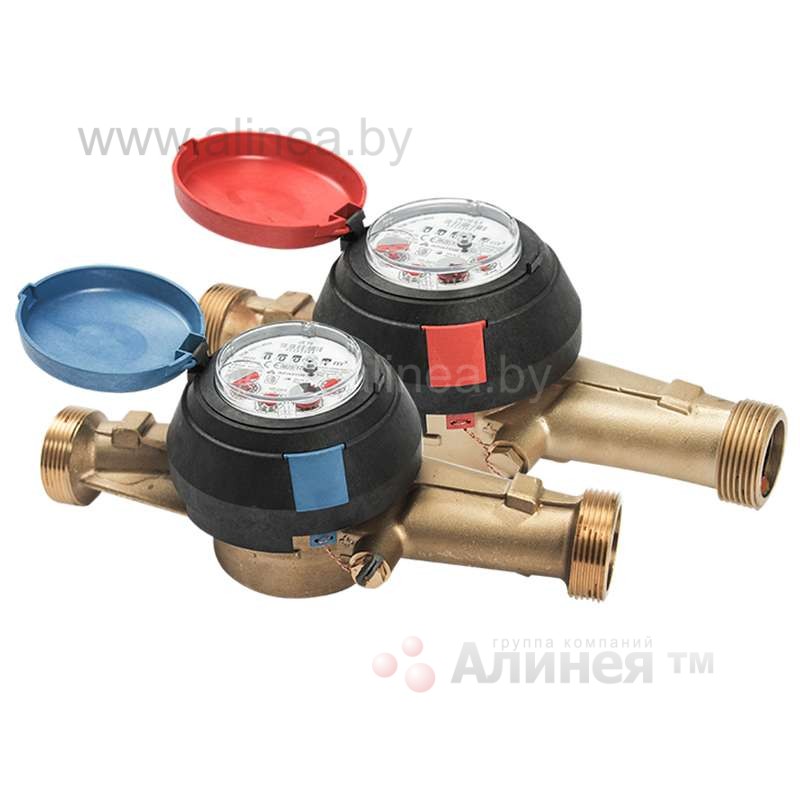

Счетчики воды крыльчатые JS (DN25, DN32, DN40) «PoWoGaz»

Нет в наличии

Описание

Счетчики холодной и горячей воды JS предназначены для измерения объема воды протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °С до 30 °С (счетчики холодной воды) или от 0,1 °С до 130 °С (счетчики горячей воды).

Данные счетчики аналогичны счетчикам воды «Струмень» СВ-25, СВ-32, СВ-40, которые сняты с производства с 30.01.2020г.

Маркировка счетчиков (модели счетчиков JS «PoWoGaz») в зависимости от установочного диаметра и вида воды (холодная, горячая):

JS 6,3 — счетчик холодной воды DN25

JS130 6,3 — счетчик горячей воды DN25

JS 10 — счетчик холодной воды DN32

JS130 10 — счетчик горячей воды DN32

JS 16 — счетчик холодной воды DN40

JS130 16 — счетчик горячей воды DN40

* В карточке товара цена указана на модель счетчика: «PoWoGaz JS 6. 3″

Область применения: объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях горячего водоснабжения; использование в качестве датчиков потока в составе теплосчетчиков.

Счетчики воды JS внесены в Государственный реестр средств измерений Республики Беларусь под № РБ 03 07 0302 16 и имеют сертификат об утверждении типа № 10472 от 28.06.2016.

Подкатегория ОКРБ 007-2012: 26.51.63.500.

Возможна комплектация радиомодулем для дистанционного учета воды.

Межповерочный интервал — 4 года.

Технические характеристики:

Наименование характеристики					Значения
Номинальный размер (диаметр условного про- хода) DN, мм					25	32	40
Максимальный расход Q₄, м³/ч					7,875	12,5	20
Постоянный расход Q₃, м³/ч					6,3	10	16
Переходный расход Q₂, м³/ч (Master C+)*	Т30, Т50		H/V	R160/R63	0,063/0,160	0,100/0,254	0,160/0,406
Минимальный расход Q₁, м³/ч (Master C+)*	Т30, Т50		H/V	R160/R63	0,040/0,100	0,063/0,160	0,100/0,254
Порог чувствительности, м³/ч					0,013	0,021	0,031
Переходный расход Q₂, м³/ч (Master+)	Т30,	H/V	R100/R50		0,101/0,202	0,16/0,32	0,256/0,512
	Т130	H/V	R80/R40		0,126/0,252	0,20/0,40	0,32/0,64
Минимальный расход Q₁, м³/ч (Master+)	Т30	H/V	R100/R50		0,063/0,126	0,10/0,20	0,16/0,32
	Т130	H/V	R80/R40		0,079/0,158	0,125/0,250	0,20/0,40
Порог чувствительности, м³/ч					0,021	0,033	0,053
Позиция установки в трубопроводе					горизонтальная (H), вертикальная (V)
Температурный класс по СТБ ISO 4064-1-2007					T30; Т30, T50; T130
Класс чувствительности к возмущению потока по СТБ ISO 4064-1-2007					до счетчика – класс U0 после счетчика – класс D0
Класс потери давления по СТБ ISO 4064-1-2007					∆p 63
Класс давления воды по СТБ ISO 4064-1-2007					MAP 16
Диапазон показаний, м³					99 999
Цена деления шкалы, дм³					0,05
Установочная длина (без штуцеров), мм, не более					165*; 260	165*; 260	300
Номинальный размер соединений					G1¼	G1½	G1½
Масса, кг, не более					2,2	2,4	2,7
Степень защиты по ГОСТ 14254-2015					IP54
Условия эксплуатации					от 5 °С до 55 °С
Срок службы, лет, не менее					12
Примечания: Максимальный расход Q₄ – наибольший расход, при котором счетчик в течение короткого промежутка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q₃ – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q₂ – расход, находящийся между постоянным расходом Q₃ и минимальным расходом Q₁, при котором диапазон расхода разделяется две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Q₁ – наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности; * – типоразмеры поставляются под заказ

Производитель: Apator Powogaz
Модель: Счетчики воды JS (DN25, DN32, DN40) PoWoGaz
Наличие: В наличии

Количество

Турбинный счетчик холодной воды PoWoGaz MWN и MWN-NK

Цена на счетчики воды PoWoGaz MWN NK здесь ИПЦ Европриборall. biz

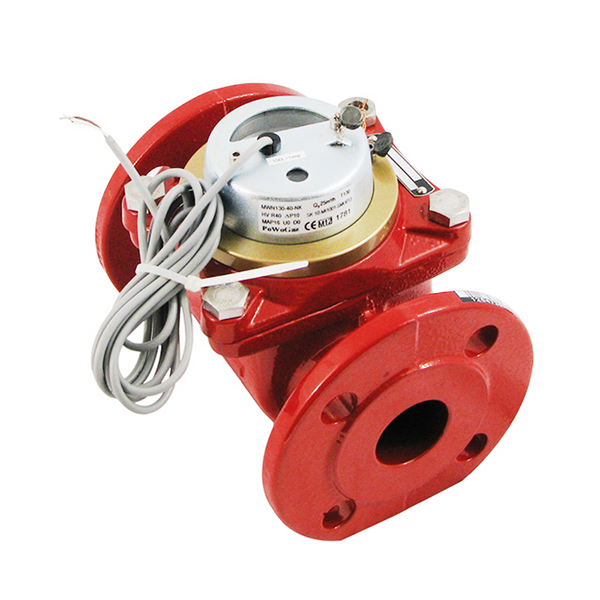

Счетчик воды с импульсным выходом маркируется буквами PoWoGaz MWN-NK.

Длина провода передатчика импульсов 2 м.

Турбинный счетчик (модель MWN) предназначен для коммерческого учета воды, в том числе питьевой, в системах водоснабжения.

Тип счетчика — турбинный сухоход. Максимальное рабочее давление 1,6 МПа (16 бар).

Описание турбинного счетчика холодной воды PoWoGaz MWN (MWN-NK)

Максимальное напряжение переключения 200 В, максимальный ток коммутации 0,5 А, максимальная коммутируемая мощность 10 Вт. Стандартная цена импульса (для счетчиков воды с импульсным выходом PoWoGaz MWN-NK) 1000 л/имп. для DN40 … DN125, 10000 л/имп. для DN150 … DN300. Возможно исполнение счетчика воды с другой ценой импульса.

Технические характеристики турбинного счетчика холодной воды PoWoGaz MWN (MWN-NK)

Характеристики счетчиков

Номинальный диаметр, мм

100

125

150

200

250

300

Номинальный объемный расход

м³/час

100

150

250

400

600

Максимальный объемный расход

Qmax

м³/час

120

200

300

500

800

1200

Переходной объемный расход

м³/час

120

Минимальный объемный расход

Оmin

м³/час

0,45

0,75

1,2

1,8

4,5

7,5

Порог чувствительности (не более)

—

дм³/час

7,5

12,5

125

200

900

Допустимая относительная погрешность в пределах от Qt (включительно) до Qmax / Qmin (включительно) до Qt

± 2 / ± 5

Диапазон счетного механізма

—

м³

999999

9999999

Цена единицы наименьшего деления

—

м³

0,0005

0,005

0,05

Длина

мм

200

225

250

300

350

450

500

Высота

мм

170

180

190

212

222

250

350

375

420

490

Высота

Н1

мм

270

280

290

332

342

370

575

600

645

715

Диаметр фланцев

мм

150

165

185

200

220

250

285

340

400

460

Масса

кг

7,8

9,8

10,5

13,2

15,5

103

Основные преимущества счетчика PoWoGaz MWN (MWN-NK):

широкий диапазон измерения и низкий уровень чувствительности;

измерительный механизм выполнен единым съемным блоком;

удобное снятие данных обеспечивается вращающейся конструкцией счетного механизма барабанного типа, который размещен в герметичном корпусе;

магнитная муфта измерительной камеры защищена от воздействия магнитных частиц потока;

ось турбины находится параллельно потоку, что обеспечивает малые потери давления;

возможность установки горизонтально, вертикально или в трубопроводе под углом наклона;

применяется усиленная конструкция подшипников;

выбор материалов выполнена в соответствии со стандартами Европейского Союза для применения на воде.

Устройство, принцип действия и применение счетчика холодной воды PoWoGaz MWN (MWN-NK)

Принцип действия счетчиков PoWoGaz MWN (MWN-NK) основан на преобразовании объема воды, протекающей через счетчик в число оборотов крыльчатой турбинки и соответственно в эквивалентные числовые значения на отсчетном устройства.

Измерительная полость и полость, в которой размещен счетный механизм, герметично разделены. Связь между крыльчаткой и счетным механизмом осуществляется посредством магнитной муфты.

Роликовый отсчетное устройство содержит шесть (для DN40 … DN125) и семь (для DN150 … DN300) разрядов для отсчета значений объема в метрах кубических.

Кроме этого, на шкале отсчетного устройства счетчика холодной воды PoWoGaz MWN (MWN-NK) есть 3 круговых шкалы со стрелками для отсчета значений объект объема воды в сотнях литров, десятках литров и литрах. Тип присоединения — фланцевый по ГОСТ 12820-80.

Счетчик воды PoWoGaz MWN (MWN-NK) не требует при эксплуатации никакого технического обслуживания.

Счетчик с импульсным выходом (PoWoGaz MWN-NK) могут применяться как первичные преобразователи расхода в составе автоматизированных систем учета и дозирования воды.

Счетчики воды Апатор ПоВогаз

СОРТИРОВАТЬ ПО:
Самые популярные

Показаны 1 — 8 из 8 товаров

ДИАМЕТР СОЕДИНЕНИЯ

15-20мм

40-300мм

25-40мм

15-40мм

ТИП СОЕДИНЕНИЯ

Резьбовое соединение
Фланцевое соединение

ДМСТИЧ

Да
Нет

М-БУС

Да
Нет

СЕРТИФИКАТ

Да
Нет

ИМПУЛЬСНЫЙ

Да
Нет

ДИАПАЗОН

Апатор Повогаз СА

СБРОС

Показать фильтры

Одна из самых популярных линеек счетчиков от Apator PoWogaz, счетчики холодной воды для бытовых нужд JS доступны в 15 или. ..

^От 22,75 фунтов стерлингов (без НДС)

Быстрый просмотр
+ Список желаний

Линейка JSC — это обновление популярной линейки водомеров JS. Путем калибровки всех моделей в соответствии с MID …

^От 125,45 фунтов стерлингов (без НДС)

Быстрый просмотр
+ Список желаний

Счетчики холодной воды MWN Woltmann представляют собой счетчики коммерческого размера для более крупных применений. Их конструкция позволяет налив…

^От 211,39 фунтов стерлингов (без НДС)

Быстрый просмотр
+ Список желаний

Счетчики горячей воды JS подходят для бытовой установки и подачи горячей воды с температурой до 90°C. Они могут б…

^От 23,08 фунтов стерлингов (без НДС)

Быстрый просмотр
+ Список желаний

Счетчики горячей воды АО аналогичны счетчикам холодной воды, но рассчитаны на максимальную температуру 130. ..

+ Список желаний

Для коммерческих систем с более высокой температурой и большими расходами могут поставляться счетчики горячей воды MWN. М…

^От 286,76 фунтов стерлингов (без НДС)

Быстрый просмотр
+ Список желаний

Высококачественные ультразвуковые счетчики воды Ultrimis W&nbsПульт ультразвукового счетчика воды Ultrimis W&nbsp…

Этот продукт имеет несколько вариантов

Цена по запросу

Быстрый просмотр
+ Список желаний

Smart D+ — новое поколение одноструйных сухих водосчетчиков серии «Smart» от компании «Апатор ПоВогаз», осна…

^От £36,00 (без НДС)

Быстрый просмотр
+ Список желаний

СОРТИРОВАТЬ ПО:
Самые популярные

Показаны 1 — 8 из 8 товаров

Следующая БЕСПЛАТНАЯ сессия Lunch ‘n’ Learn

Наша бесплатная программа Lunch ‘n’ Learn предоставляет обширную информацию об установке и основных функциях наших теплосчетчиков Sontex.

DMS… увидеть полную картину:

DMS предлагает комплексное приложение для измерения и услуги по выбору продукции, а также специализированную техническую поддержку для проекта любого размера или местоположения

ХОЧУ УЗНАТЬ БОЛЬШЕ?

Запросить обратный звонок

Запросить предложение

Отзывы

ФЕЙСБУК

найди нас

TWITTER

^@dmsltd2011

найди нас

Зарегистрированный адрес: 12 Bridgford Road, West Bridgford, Nottinghamshire NG2 6AB — зарегистрирован в Англии и Уэльсе 3978520

Политика конфиденциальности
/ Политика в отношении файлов cookie
/ Условия
/ Блог
/ О нас
/ Контакт
/ Принадлежности
/ Список желаний

Счетчик холодной воды PoWogaz JS от DMS Flow Measurement & Controls

Дренаж и водоснабжение

Сантехника

Контроль и измерение воды

Дренаж и водоснабжение «>> Сантехника > Контроль и измерение воды

by DMS Flow Measurement & Controls

Нажмите на изображение, чтобы открыть расширенный вид

DMS Flow Measurement & Controls

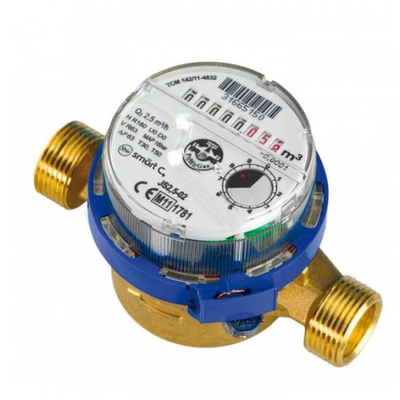

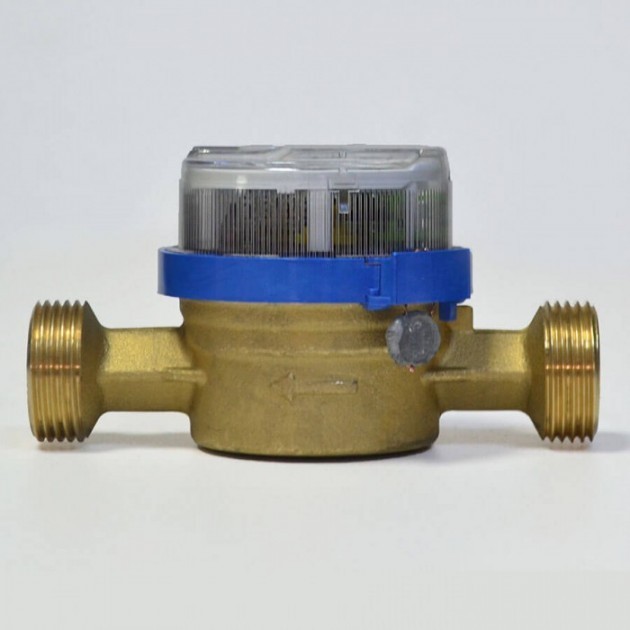

Бытовые счетчики холодной воды JS, одна из самых популярных линеек счетчиков от Apator PoWogaz, доступны с присоединительным размером 15 или 20 мм для всех небольших и бытовых применений. Эти измерители могут быть установлены как в горизонтальном, так и в вертикальном положении благодаря стилю измерения с одной струей, который может работать в любой плоскости направления. Штуцеры поставляются с каждым расходомером, обеспечивая соединение с наружной резьбой BSP.
