Ультразвуковой расходомер сточных вод и канализации (хоз-фекальных, бытовых и промышленных стоков) US-800 разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную защиту от перенапряжения и помех в сети, первичный преобразователь из нержавеющей стали!

Выпускается с уже готовыми ультразвуковыми преобразователями на диаметры: 15, 25, 32, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм!

Специально создан и идеален для применения на водоочистных сооружениях, водоканалах, на КНС, объектах ЖКХ, энергетики, промышленности!

Счетчик канализации US800 применяется для учета бытовых и промышленных сточных вод, хоз-фекальных стоков.

Для учета объема и расхода напорных бытовых и сточных вод, химических отходов, фекальных стоков, в КНС и пр. применяются точно такие же комплекты расходомеров, как и для Учета воды

Счетчик-расходомер для канализации следует устанавливать соблюдая следующие правила:

ВНИМАНИЕ! Главными условиями корректной работы расходомера воды US-800 являются полное заполнение сечения УПР жидкостью.

Для того , чтобы избежать возможных ошибок измерения и сбоев из-за присутствия газовых или воздушных включений необходимо следовать следующим рекомендациям:

  • На очень длинных горизонтальных трубопроводах установку УПР желательно осуществлять на участке, имеющем угол восхождения ( см. рис.а)
  • При подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода (см. рис.б)
  • Избегать установки УПР в наивысшей точке трубопровода (см. рис.в)
  • Не устанавливать УПР на нисходящем участке трубопровода, имеющего свободный слив жидкости в атмосферу (см. рис.г)
  • Избегать установки УПР на всасе насоса
  • При установке УПР плоскость датчиков ПЭП ориентировать горизонтально с отклонением не более 25 град. (см.рис.д)

Возможности подключений внешних устройств для расходомера-счётчика сточных вод US-800

Возможности прибора не ограничиваются приведенными схемами!
Подробнее о возможностях подключении внешних устройств (ПК, ноутбук, GSM-модем)

Преимущества и достоинства канализационного счетчика US-800

Гальваническая развязка первичного преобразователя (трубы) от электронного блока.
ЕДИНСТВЕННЫЙ РАСХОДОМЕР В РОССИИ!!

Высокая помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.

Каналы измерения расхода в двухканальном приборе также развязаны гальванически — это исключает их взаимовлияние (явление наблюдаемое у двухканальных приборов с мультиплексированием). Гальванически развязанный цифровой выход RS485, гальванически развязанный частотный/импульсный выход, гальванически развязанный токовый выход 4-20 мА.
Успешный опыт эксплуатации в течение 15-ти лет показал устойчивость прибора даже при ударе молнии в трубопровод, не говоря уже о сварочных работах.

Интеллектуальная система самодиагностики:
— Неприрывное слежение за работоспособностью прибора и достоверностью получаемых результатов, фильтрация и нейтрализация помех.
Сетевой фильтр:
— Защита от помех и импульсов в питающем напряжении, автоматическая защита от перенапряжения, перегрева.
Функция ультразвуковой самоочистки пьезоэлектрических преобразователей.

Выбор режимов учета потока: по модулю, с реверсированием, с выбором только одного прямого направления.

Специально подобранная элементная база производства ведущих зарубежных фирм — PHILIPS, TOSHIBA, INTEL и др.

Не создает потерь давления! Полнопроходное сечение, не содержит механических/ движущихся частей.

Измерительные участки на любой диаметр!

Высокая степень защиты от внешних воздействий (IP65/ IP65-IP68):
— Возможность установки измерительных участков в нерегулируемых климатических условиях, а также в полностью залитых колодцах и на глубине.

Гибко программируется под любые требования производственных объектов.

Привлекательный внешний вид:
— Современный корпус с защитой от внешних воздействий IP 65.
— Надежные разъемы.
— Клавиатура программирования закрывается герметичной пломбирующейся прозрачной крышкой.

Отсутствие гальванических источников питания в энергонезависимой памяти.

Не требует специализированного обслуживания на весь срок эксплуатации (более 25 лет).

Бесплатное гарантийное обслуживание в течение 2-х лет!

Беспроливная методика поверки (без демонтажа первичных преобразователей, утверждена Госстандартом РФ)!

Межповерочный интервал -4 года.

Гарантия -2 года.

ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА!

Исполнения расходомера сточных вод US-800

ИСПОЛНЕНИЯ РАСХОДОМЕРА US-800
ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 1 однолучевой УПР, один канал измерения, на УПР врезаны 2 датчика (1 луч)

ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 2 однолучевых УПР, два независимых канала измерения в одном электронном блоке, на каждый УПР врезаны 2 датчика (1 луч), удобен в многоканальных системах

ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ

ЭБ обслуживает 1 двухлучевой УПР, один канал измерения, на УПР врезаны 4 датчика (2 луча), отличается повышенной точностью, требует минимум прямых участков при монтаже.

ДУ от 15 до 2000 ммДУ от 15 до 2000 ммДУ от 50 до 2000 мм

Комплект поставки US-800 в стандартной конфигурации:

Описание комплектующих:
ЭЛЕКТРОННЫЙ БЛОК US-800

Электронный блок имеет
большой светодиодный (сегментный) индикатор, на который выводятся расход (м3/ч), объем (м3), время (час) безотказной работы прибора.
Электронный блок
представляет собой пластиковый приборный корпус для настенного монтажа. Напряжение питания 220В. Максимальная потребляемая мощность до 5 Вт. Температура окр.среды в месте установки от +5 °С.

Более подробно о ЭБ

Электронный блок обязателен в комплекте!

В зависимости от типа подключаемых УПР бывает трех видов: одноканальный однолучевой, одноканальный двухлучевой, двухканальный однолучевой (см.таблицу ниже)

ИСПОЛНЕНИЯ ЭЛЕКТРОННЫХ БЛОКОВ US-800
ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 1 однолучевой УПР

ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ЭБ обслуживает 2 однолучевых УПР

 ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ

ЭБ обслуживает 1 двухлучевой УПР

US800-10

с индикацией, частотным 0-1000Гц/импульсным выходом

US800-20

с индикацией, частотным 0-1000Гц/импульсным выходом на каждый канал

US800-30

с индикацией, частотным 0-1000Гц/импульсным выходом

US800-11

с индикацией, частотным 0-1000Гц/импульсным выходом, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-21

с индикацией, частотным 0-1000Гц/импульсным выходом на каждый канал, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-31

с индикацией, частотным 0-1000Гц/импульсным выходом, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-12

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами

US800-22

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами на каждый канал

US800-32

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами

US800-13

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-23

с индикацией, аналоговым 4-20 мА выходами на каждый канал, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

US800-33

с индикацией, частотным 0-1000Гц/импульсным, аналоговым 4-20 мА выходами, цифровым интерфейсом RS485 и Архивом, подключение GSM-модема, ПК

Примечания:
1) Частотный выход в диапазоне 0-1000Гц или импульсный выход с программируемым весом импульса.
2) Гальванически развязанный аналоговый (токовый) выход 4-20 мА, прямопропорциональный расходу.
3) В исполнениях 11,13,21,23,31,33 устанавливается Архив значений расходов и объемов — часовых (2880 записей), суточных (120 записей) и месячных (190 записей). Архив выводится только на ПК через цифровой интерфейс RS485, подробнее «опция архив»
Подключение к ПК осуществляется по цифровому интерфейсу RS485 через конвертеры (usb, RS232), подробнее о возможностях подключений
4) В исполнениях 11,13,21,23,31,33 возможна передача информации с приборов (как единичное так и групповое подключение) на единый диспетчерский пункт посредством GSM-модемов, подробнее «GSM-связь»

Дополнительно и по заказу:

ИБП — Электронный блок US800 комплектуется источником бесперебойного питания. Получается напряжение питания 220В + Источник бесперебойного питания (ИБП, аккумулятор) в комплекте, для всех исполнений.
До 2 недель без сети, автоподзаряд.

18-24-36 В — Питание 18-24-36В постоянного тока — для всех исполнений

Релейные выходы для систем дозирования, регистрации, сигнализации и т. п.,
только для 10 исполнения! подробнее «опция дозирование»

Релейный выход понижения (повышения) расхода, только для 10 исполнения! подробнее «опция понижения (повышения) расхода»

Цифровые интерфейсы US-800

Возможные цифровые выходы с электронного блока US-800
исполнений 11, 13, 21, 23, 31, 33
Цифровой интерфейс RS485

подробнее «опция RS485»

Цифровой интерфейс RS485 может быть использован для объединения в сеть расходомеров с последующим подключением к удаленному ПК, ноутбуку или микропроцессорному устройству, например, посредством GSM-модема (групповое или одиночное подключение к GSM-модему RS485) или кабелем на расстояние до 1000 метров (и более при использовании репитеров RS485/RS485), при применении адаптеров Enhernet возможно объединение в сеть Ethernet. Подробнее смотрите возможности подключений

Поддержка протоколов передачи данных по RS485:
DCON,
Modbus

Нагрузочная способность электронного блока позволяет объединять до 32 шт расходомеров в один сегмент сети. При использовании репитеров RS485/RS485 сеть может быть расширена до 256 шт расходомеров.

Описание комплектующих:

УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ УПР

Ультразвуковой преобразователь расхода УПР (с уже установленными датчиками ПЭП) представляет собой отрезок трубы, на торцах которого приварены два фланца, и в средней части расположены датчики ПЭП.
Температура окр.среды в месте установки от -40 до +60 °С.

На трубы диаметрами 250-2000 мм также предлагаются комплекты без УПР — с КМЧ -комплекты датчиков и монтажных частей для врезки на трубу (или изготовления УПР) по месту эксплуатации . Комплект с КМЧ требует квалифицированного монтажа!

Более подробнее о УПР

УПР или КМЧ обязателен в комплекте!

УПР бывают двух видов в зависимости от количества измерительных лучей: однолучевые и двухлучевые.
Также различаются способами присоединения (фланцевые или под сварку) и материалами изготовления 12Х18Н10Т (нерж. сталь) и ст20 (черн.сталь): см.таблицу ниже.

ИСПОЛНЕНИЯ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА УПР
ОДНОЛУЧЕВЫЕ

врезка пары датчиков
по диаметру.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ.

ДВУХЛУЧЕВЫЕ

врезка двух пар датчиков по хордам.
+ ПОВЫШЕННАЯ ТОЧНОСТЬ, +НАДЕЖНОСТЬ, +МИНИМУМ ПРЯМЫХ УЧАСТКОВ ПРИ МОНТАЖЕ

Примечание:
Макс давление, Макс температура, Степень пылевлагозащиты.

УПР 15, 25
нерж.12Х18Н10Т, резьбовое соединение		 1.6 МПа,
+120
°С,
IP65
УПР 15, 25, 32, 40, 50, 65
нерж.12Х18Н10Т, фланцевое соединение		УПР 50, 65, 80, 100
нерж.12Х18Н10Т, фланцевое соединение		1,6 МПа,
+120
°С,
IP65
УПР 80, 100, 150, 200, 250, 300, 350, 400, 500
нерж. 12Х18Н10Т, фланцевое соединение		УПР 150, 200, 250, 300, 350, 400, 500
нерж.12Х18Н10Т, фланцевое соединение		1,6 МПа,
+150
°С,
IP65
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, фланцевое соединение		УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
сталь20, фланцевое соединение		1,6 МПа,
+150
°С,
IP65
УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600
сталь20, бесфланцевые под сварку		УПР 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600
сталь20, бесфланцевые под сварку		1,6 МПа,
+150
°С,
IP65
КМЧ однолуч. 200-2000

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

КМЧ двухлуч. 200-2000

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

2,5 МПа ,
+150
°С ,
IP65
Примечания:
1) Все фланцевые соединения могут комплектоваться ответными фланцами и крепежом (за доп.плату). Материал всех фланцев сталь20, фланцы по ГОСТ 12820-80. По заказу возможно изготовление фланцев из других марок стали (09Г2С, нерж.12Х18Н10Т и пр.)

Дополнительно и по заказу:

ПЭП IP68 — пылевлагозащита датчиков IP68, измерительные участки УПР комплектуются датчиками ПЭП IP68. Для работы в залитых колодцах или на глубине, в земле. Получается полностью герметичный УПР! Все диаметры.

ПЭП-У — Измерительные участки УПР с ультразвуковыми датчиками ПЭП-У с усиленным выходным сигналом для сложных условий эксплуатации или длинного кабеля. Все диаметры.

Описание комплектующих:

СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

Соединительный КАБЕЛЬ от ЭБ до УПР трубы (по заказу до 500 метров).
Кабель коаксиальный 50 Ом, типа РК-50, для соединения УПР и ЭБ.
Марка кабеля РК-50-2-11.

При заказе кабеля обращайте внимание на количество датчиков на УПР!
Кабель обязателен в комплекте!

Описание комплектующих:

СОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ

Комплект сопроводительной технической документации: паспорт, руководство по эксплуатации и монтажу, копии сертификатов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ РАСХОДОМЕРОВ US-800

Счетчик-расходомер сточных вод US-800 измеряет расход в зависимости от диаметра условного прохода ДУ УПР в соответствии с таблицей
ДУ, мм Объемный расход, куб. м/час
Q макс максимальный Q р1 переходный Т‹60° С Q р2 переходный Т›60° С Q мин1 минимальный
Т‹60° С		 Q мин2 минимальный
Т›60° С
153,50,30,20,15 0,1
2580,70,50,3 0,25
32302,21,10,7 0,3
40452,71,30,8 0,4
50703,41,71,0 0,5
651204,42,21,3 0,65
801805,42,71,6 0,8
1002806,83,421
15064010,25,131,5
200110013,66,842
2502000178,5105
300250020,410,2126
350350023,811,9147
400450027,213,6168
500700034172010
6001000040,820,42412
7001400047,623,82814
8001800054,527,23216
9002300061,230,63618
10002800068344020
1200=0,034 х ДУ х ДУ=0,068 х ДУ=0,034 х ДУ=0,04 х ДУ=0,02 х ДУ
1400=0,034 х ДУ х ДУ=0,068 х ДУ=0,034 х ДУ=0,04 х ДУ=0,02 х ДУ
1400-2000=0,034 х ДУ х ДУ=0,068 х ДУ=0,034 х ДУ=0,04 х ДУ=0,02 х ДУ



Краткие технические характеристики
Диаметры трубопроводов 15-2000 мм
Температура измеряемой жидкости 0. ..+120/150°С в зависимости от диаметра (+200° спецзаказ)
Наличие выходных сигналов частотный/импульсный выход 0-1000 Гц (зависит от исполнения), токовый выход 4-20 мА (зависит от исполнения)
Наличие цифрового интерфейса RS485 (зависит от исполнения)
Наличие архива присутствует, час / сут / мес (зависит от исполнения)
Давление жидкости в трубопроводе до 1.6 МПа (2.5 МПа, 4 МПа, 6 МПа спецзаказ)
Материал преобразователя расхода УПР нерж. сталь 12Х18Н10Т / черн. сталь 20 (зависит от диаметра)
Тип присоединения к трубопроводу фланцевый 32-1400 мм / резьбовой 15-25 мм / бесфланцевый под сварку 150-1600 мм / для монтажа по месту эксплуатации 250-2000 мм
Температура окр.среды в месте установки ЭБ +5…+50°С
Температура окр.среды в месте установки УПР -40…+60°С
Степень пылевлагозащиты ЭБ / УПР IP65 / IP65 (IP68 опционально)
Длина прямолинейных участков (однолучевой УПР) 15-2000 мм 10 Ду ДО и 3 Ду ПОСЛЕ
Длина прямолинейных участков (двухлучевой УПР) 15-2000 мм 5 Ду ДО и 1 Ду ПОСЛЕ
Напряжение питания 220 В (18-24-36 В пост. тока опционально)
Питание от источника бесперебойного питания опционально
Индикация 9 знакомест, сегментный индикатор
Максимальная потребляемая мощность 5 Вт
Длина соединительных кабелей от УПР до ЭБ до 200 метров (до 500 спецзаказ)
Межповерочный интервал 4 года
Полный средний срок службы 25 лет
Срок гарантии 18 месяцев

Ультразвуковой расходомер US-800 в специальных исполнениях применяется для измерения сточных, хозбытовых, промышленных, фекальных стоков.

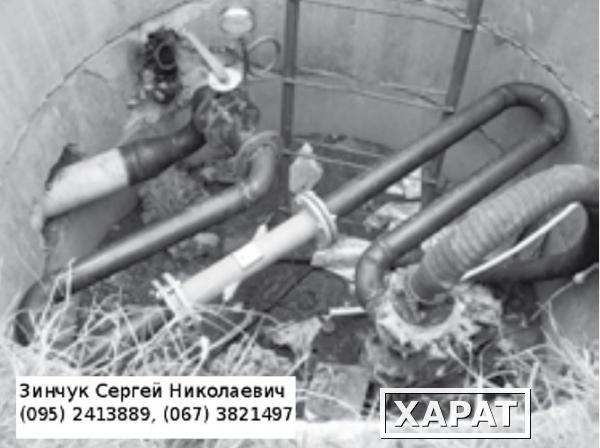

Счетчик на канализацию, приборы учета сточных вод для безнапорного трубопровода

Устанавливать коммерческий прибор учета сточных вод на промышленных объектах экономически целесообразно, в первую очередь, для собственников. При отсутствии счетчика расход бытовых и технологических канализационных стоков принимается равным водопотреблению (с некоторым поправочным коэффициентом). Такой расчет корректно применять в небольших предприятиях и организациях, в общественных зданиях или в квартирах, где практически весь объем приходящей воды спускается в канализацию.

На крупных промышленных предприятиях, потребляющих воду на технологические нужды, водный баланс значительно более сложный и фактические объемы водоснабжения и водоотведения могут сильно различаться. В этих случаях установка счетчика на канализацию избавит от значительных переплат.

Виды систем

  1. По геометрической конфигурации коллектора. Различают открытые лотки, каналы, реки или замкнутые трубы.
  2. По давлению жидкости – безнапорные (самотечные каналы и частично заполненные трубопроводные системы) и напорные (с избыточным давлением воды в трубах). В трубопроводах может наблюдаться смешанный (переходной) режим течения потока.

На выбор метода, по которому будет производиться учет сточных вод, оказывает влияние ряд факторов. Это стоимость прибора и монтажа в сравнении с ожидаемой экономией от его установки, номинальная и фактическая погрешность измерения, загрязненность среды, сложность монтажа, возможность снятия для периодической поверки и др. Так, при невозможности установить погружные датчики, используют бесконтактные узлы учета (с радарными или накладными датчиками, в зависимости от типа канала).

Расходомеры для самотечных сетей

Энергонезависимые системы безнапорной канализации широко применяются в промышленности и быту. Различают отвод отработанных технологических вод, ливневую канализацию и отведение бытовых стоков. Водоотведение выполняется по открытым каналам и лоткам (прямоугольным, трапециевидным) и частично заполненным трубопроводам.

Измерение расхода загрязненной жидкости происходит путем определения скорости течения и уровня жидкости. Учет сточных вод в открытых каналах и безнапорных трубопроводах выполняется такими методами:

  • на основе эффекта Доплера;
  • кросс-корреляции;
  • при помощи радарного измерения;
  • уровнемерами.

Для коммерческого учёта допускается установить счетчик сточных вод, сертифицированного в РФ и внесенного в Государственный реестр средств измерений. Погрешность счетчика указана в Описании Типа и подтверждается тестовыми испытаниями на лабораторных измерительных стендах (проливных установках) институтов, имеющих соответствующую лицензию Госстандарта.

Однако фактически погрешность расходомеров может оказаться значительно выше. Это связано с невозможностью проверки прибора на лабораторном стенде во всех гидравлических режимах, существующих в реальном потоке. На сегодня невозможно смоделировать в условиях лаборатории, при одновременном контроле расхода точным тестовым прибором, потоки с большим объемом (при большой глубине и ширине канала), выдерживая требуемые прямые участки «до» и «после» места измерения, тем более невозможно проверять приборы в потоках с разной степенью загрязнения. Эти ограничения существует не только для имеющихся в России, но и для лучших зарубежных лабораторных проливных стендах.

Рассмотрим, какую фактическую погрешность можно получить тем или иным методом измерения на реальном узле учета.

Метод Доплера

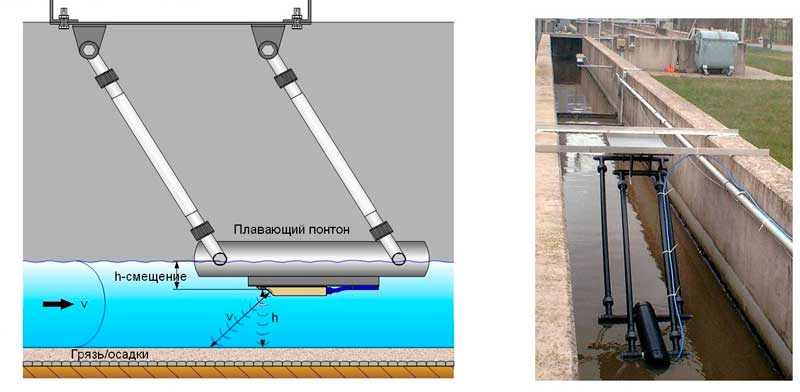

Ультразвуковые промышленные счетчики сточных вод, работающие по методу Доплера, определяют скорость течения путем нахождения длины волны, отраженной от частиц в потоке. Данные приборы сертифицируют с допустимой погрешностью измерения средней скорости течения жидкости ±2%.

В реальных условиях фактические значения могут достигать до ±5÷25%, что подтверждается рядом испытаний на натурных стендах, когда в условиях узла учета на безнапорном канале была возможность сравнить данные доплеровского расходомера с показаниями, полученными другим достоверным способом, например, от прибора, измеряющего расход того же потока, но в условиях напорного трубопровода выше или ниже по течению.

  • Промышленные счетчики воды, цена

Нормальная эпюра распределения скоростей

Эпюра скоростей в начале дождя

Эпюра скоростей при значительных донных отложениях

Такие расхождения связаны с тем, что измеряемое доплеровским прибором значение скорости Vизм отличается от среднего показателя Vср – этот параметр определяется при помощи поправочного коэффициента k. Значение k принимается по справочным данным в зависимости от конструкции канала, срока эксплуатации системы (заиливания), загрязненности потока и др. Для более точного определения поправочного коэффициента проводится калибровка при монтаже расходомера.

Доплеровские счётчики – это приборы среднего класса точности, которые показывают достаточно достоверные результаты в несложных условиях измерения. Учитывая их относительно невысокую стоимость, устройства достаточно распространены в самотечных каналах с незначительным уровнем отложений и однородным потоком.

Кросс-корреляционные узлы учета

Патентованный немецкой компанией Nivus GmbH метод кросс-корреляции позволяет получить наиболее точные результаты измерения расхода канализационных стоков. Методика основана на сопоставлении ультразвуковых фото, сделанных с частотой от пятисот до двух тысяч единиц в секунду.

Кросс-корреляционный ультразвуковой расходомер сточных вод позволяет определить скорость движения частиц жидкости на разных уровнях потока. С его помощью строят эпюры фактического распределения скоростей по сечению в режиме реального времени. Это высокоточные устройства: их сертифицируют с погрешностью ±1%, при этом реальная погрешность также не превышает ±1÷2%. Это единственная методика, не требующая ввода допущений и поправочных коэффициентов, снижающих объективность и достоверность результатов.

Несмотря на значительную стоимость (в среднем их цена в 1,5÷2 раза выше, чем у доплеровских приборов) такие счетчики на канализацию востребованы. Их рекомендуется применять для промышленного учета канализационных стоков, если требуются точные результаты, а также в каналах со сложной геометрией, а также при возможности подпоров.

Радарные устройства

Бесконтактный узел учета сточных вод определяет скорость жидкости на поверхности и уровень потока. Значение Vср находят путем ввода коэффициентов, а объемного расхода – пересчетом геометрического сечения канала с учетом измеренного уровня.

Радарные расходомеры сточных вод используют для сильно загрязненной и агрессивной канализации, а также при высокой скорости потока и технической сложности установить датчики внутри канала.

Расходомеры на основе уровнемеров

Некоторые модели уровнемеров, при помощи которых можно выполнить пересчет уровня потока жидкости в расход, сертифицированы в РФ как расходомеры. В зависимости от конкретных моделей погрешность измерения по Описанию Типа составляет ±3% и ±4%. При этом скорость считают постоянной, зависящей только от конструкции самотечного канала. Однако такая методика расчета не учитывает неравномерность распределения скоростей по слоям потока, а потому в реальных условиях погрешность может достигать ±5÷50%, а при наличии подпоров – и более 100%.

Эти счетчики гораздо дешевле устройств, работающих по другим методикам, однако, вероятность колоссальной погрешности делает их экономически неэффективными для коммерческого учета водоотведения при больших расходах. Их рекомендуют использовать для внутреннего технологического учета или для коммерческого измерения на объектах с  незначительным водоотведением, которое не приведет к значительным переплатам.

Для крупных индустриальных предприятий с отведением канализационных сбросов в больших объемах рекомендуется купить кросс-корреляционный счетчик. Благодаря высокой точности измерений ожидаемая экономическая выгода в данном случае выше стоимости узла учета. Еще одно преимущество кросс-корреляционных расходомеров – их универсальность. Они работают в самотечных каналах, напорных трубопроводах и в системах с переходным режимом. В частности, счетчики компании NIVUS для безнапорных сетей могут работать при временном переходе в напорный режим.

  • Цена расходомера для воды

Все об измерении расхода сточных вод

Что такое сточные воды?

Проще говоря, сточные воды — это чистая вода, которая стала грязной, зараженной или загрязненной в результате события или процесса. Общепризнанно, что существуют три основные категории источников сточных вод: бытовые/бытовые/коммерческие, промышленные и ливневые.

Есть несколько научных направлений, которые выделяют ливневые стоки в отдельную категорию, независимую от общего определения «сточные воды». Для целей данного обсуждения, а также поскольку сточные и ливневые стоки должны собираться и обрабатываться по-разному в разных системах, мы будем рассматривать ливневые стоки как самостоятельную независимую единицу. Чтобы узнать больше о ливневых водах и о том, как их точно измерить, посетите нашу статью о ливневых водах.

Какие примеры сточных вод можно привести?

Несмотря на то, что существуют определенные типы сточных вод, которым легко дать название и которые можно рассматривать как уникальный объект, например, сточные воды, сточные воды больниц или вода гидроразрыва пласта, образующаяся при добыче нефти и газа, существует бесчисленное множество разновидностей сточных вод. Атомная энергетика также производит свою собственную сложную версию сточных вод, которые обычно очищаются на месте.

Во многих промышленных процессах используется вода, что может привести к загрязнению побочного продукта. Эти типы сточных вод могут содержать любое количество химических веществ, добавок или загрязнителей. Сточные воды, производимые жилыми/бытовыми источниками, как правило, образуются в результате одних и тех же видов водопользования. Это обычные повседневные дела, которые мы делаем в наших домах и на непромышленных предприятиях, которые потребляют воду, такие как: душ, уборка, приготовление пищи, мытье рук, мытье посуды, стирка и чистка зубов.

В чем разница между сточными водами и сточными водами?

Разница между сточными водами и сточными водами заключается в том, что одни являются частью других. Все сточные воды являются сточными водами, но не все сточные воды являются сточными водами.

Почему мы должны заботиться о сточных водах?

Есть две основные причины. Во-первых, после того, как мы его создадим, мы не хотим, чтобы он болтался без дела. Мы хотим, чтобы его удалили. После удаления его нужно куда-то отправить и превратить во что-то безопасное, что не нанесет вреда людям или окружающей среде.

Во-вторых, вода становится все более ограниченным и дорогим ресурсом, особенно в густонаселенных районах, подверженных засухе. Его просто недостаточно для удовлетворения требований. Восстановление и повторное использование воды привлекает все больше внимания как важнейшая проблема окружающей среды и устойчивого развития.

Растущий спрос на сокращающиеся конечные ресурсы

Вода является ограниченным ресурсом, и, поскольку он продолжает расти, особенно в определенных географических районах, повторное использование очищенных сточных вод может быть вариантом для определенных задач, таких как орошение или уход за газонами, где растения им не вредит ничто, все еще присутствующее в воде, и там, где сами растения и земля затем естественным образом продолжают процесс фильтрации, прежде чем вода вернется на уровень пресных вод.

Куда идут сточные воды?

Это зависит от множества факторов. Некоторые промышленные сточные воды удаляются и размещаются глубоко под землей или в испарительных прудах. Обычно это сточные воды, образующиеся в какой-либо отрасли, например, в нефтегазовой или атомной энергетике. Сточные воды из больниц также имеют свои особые проблемы из-за проблем с биологической опасностью. Перед отправкой на другое перерабатывающее предприятие его часто предварительно обрабатывают на месте.

Большая часть сточных вод, образующихся в результате бытовых/бытовых/непромышленных процессов, в конечном итоге попадает в одно из двух мест, в зависимости от источника сточных вод. В районах с более высокой плотностью населения сточные воды отводятся из дома или предприятия по трубам, которые затем попадают в ряд труб, которые являются частью более крупной канализационной системы. Они перемещаются по трубам на муниципальные очистные сооружения для очистки сточных вод. В сельской местности плотность населения обычно недостаточна, чтобы оправдать расходы на такую ​​систему. Поскольку количество отходов на акр земли намного ниже, чем в населенных пунктах, доступны более простые и естественные варианты, такие как индивидуальные септические системы и поля для выщелачивания.

Что происходит со сточными водами?

По экологическим причинам сточные воды и нечистоты необходимо очищать от как можно большего количества загрязняющих веществ, прежде чем они попадут в естественные водные источники, такие как реки, озера и океаны. Иногда очищенные сточные воды также могут быть повторно использованы перед повторным введением в общую систему водосбора для таких применений, как орошение и дождевание, когда земля может продолжать обрабатывать их, прежде чем они официально вернутся в подземный уровень пресных вод.

В большинстве районов требуется, чтобы система сбора, обработки и возврата ливневых стоков была отделена от систем канализации/сточных вод. Это делается для защиты окружающей среды и устранения/уменьшения вероятности того, что одна система сбора будет перегружена ливневыми водами, что приведет к сбросу неочищенной воды в источники пресной воды. Это также позволяет более точно контролировать процесс лечения. В прошлом и сточные, и ливневые воды направлялись в одну систему, но по мере роста населения это стало невозможным или безопасным. Больше людей создает больше сточных вод/сточных вод, а больше бетона создает больше ливневых стоков.

Очистка сточных вод в сельской местности с помощью септических систем и полей выщелачивания

В 2021 году примерно пятая часть частных домов использовала единую систему очистки на месте. Способ очистки и фильтрации намного проще по своей природе, чем муниципальные очистные сооружения. Сточные воды из дома доставляются в септик, где ил оседает и начинается ферментация благодаря присутствию встречающихся в природе бактерий, которые начинают разлагать органические вещества. Единственным контрольно-измерительным прибором в сельских септических системах обычно является уровень поплавкового типа, который приводит в действие насос, когда уровень в септиктенке достигает заданной высоты, как наша линейка поплавковых реле уровня.

Ил на дне септика частично разлагается, но никогда не разлагается полностью. Этот шлам необходимо периодически удалять вакуумным насосом из резервуара каждые несколько лет.

Оставшиеся сточные воды перекачиваются на поле выщелачивания. Нет, это не поле, полное пиявок. Это подземная область, которая содержит проницаемую почву, песок или грязь, которые могут перемещать жидкость через себя под действием силы тяжести с приемлемой скоростью. В районах, где естественная почва не подходит, потому что земля представляет собой либо скальное ложе, либо имеет высокое содержание глины, поверх существующего уровня земли сооружается холм или насыпь из подходящей проницаемой почвы.

Возможно, вы слышали термин «проверка на перхемкость» по отношению к кому-то, кто ищет участок земли, на котором можно построить дом. Это относится к естественным свойствам просачивания почвы и к тому, достаточно ли она проницаема, чтобы служить полем выщелачивания. Если это не так, то более высокая стоимость системы песчаных насыпей должна быть частью процесса принятия решения.

Как на полях естественного выщелачивания, так и на построенных песчаных насыпях вода проходит через землю под действием силы тяжести и фильтруется почвой и естественными биологическими элементами. Большинство загрязняющих веществ удаляются просто землей и силой тяжести, прежде чем им разрешается вернуться в пресноводный грунт под ним.

Как очищаются сточные воды?

Станции очистки сточных вод различаются от завода к заводу, но большинство из них используют одинаковую основную тактику. Очистка сточных вод и сточных вод обычно происходит как минимум в три этапа и включает просеивание, разделение, физические и биологические процессы, механическое перемешивание и использование солнечного света, бактерий и водорослей.

Первичная очистка

Поскольку поступающие сточные воды могут содержать очень крупные твердые частицы, они иногда проходят фильтрацию перед поступлением на первую стадию. Насосы, расходомеры и другое чувствительное оборудование могут быть повреждены, а точность может быть нарушена, если в жидкости, проходящей через систему, присутствуют крупные твердые частицы. Отфильтрованные сточные воды поступают на первый процесс очистки, где они помещаются в резервуар на определенный период времени. Здесь крупные твердые частицы опускаются на дно, а более легкие загрязнения всплывают на поверхность, например, масла и жиры. Вещество, которое собирается на дне резервуара, называется сырым илом и удаляется со дна резервуара с помощью скребковых механизмов. Поверхность также обезжиривается, а элементы сверху удаляются.

Вторичная обработка

На этом этапе продолжается удаление взвешенных частиц, которые остались после первого этапа, если они были недостаточно легкими, чтобы всплывать, или достаточно тяжелыми, чтобы утонуть. Он также удаляет растворимые элементы, такие как частицы пищи. Методы этой фазы могут различаться, но большинство из них основано на естественных биологических процессах, когда микроорганизмы и бактерии потребляют и удаляют органические частицы. Бактерии могут быть полезны многими способами, о которых мы не думаем. Различные процессы механического перемешивания используются для облегчения этого процесса и создания оптимальной среды для микробов, чтобы они могли процветать и выполнять свою работу.

Часть этого процесса на втором этапе обычно включает перемещение частично очищенных сточных вод в открытый пруд. Большинству из нас знакомы круглые резервуары под открытым небом в нашем местном муниципальном очистном сооружении. Те из нас, кому не повезло жить рядом с ними в день, когда ветер дует от нас к ним, также могут засвидетельствовать, что они знакомы с их запахом.

Здесь, на открытом воздухе, солнечный свет играет заметную роль, наряду с большим количеством бактерий и водорослей. На этом этапе повышается уровень кислорода в воде, что необходимо для жизни водных растений и животных, посредством старого доброго процесса фотосинтеза. Иногда в этом процессе также помогают механические аэраторы.

На этом этапе также происходит дополнительное осаждение, и осадок периодически удаляется путем дноуглубительных работ. Прежде чем сточные воды перейдут в следующую фазу, водоросли удаляются путем фильтрации или химической обработки.

Третий этап очистки

Очистка на третьем этапе определяется тем, куда будут сбрасываться обработанные сточные воды. Некоторые из этих процессов имеют биологическую природу, а некоторые механические. Элементы, удаляемые здесь, обычно представляют собой еще больше взвешенных веществ, фосфатов, аммиака (смертельного для водных организмов) и нитратов.

В некоторых случаях это может также включать период фильтрации грунта, когда загрязняющие вещества отфильтровываются проницаемой почвой и растениями. Это может быть достигнуто с помощью разбрызгивателей или подпиточных бассейнов, где вода либо возвращается в грунтовые воды, либо собирается с уклона с помощью канавы на дне. Очищенная вода муниципальных предприятий обычно сбрасывается в близлежащий водоем.

Что такое пиковый расход сточных вод?

Образование сточных вод и результирующая скорость потока могут сильно различаться в течение дня. Пик потока, или максимальное количество жидкости, проходящей через систему, обычно приходится на утренние и вечерние часы, когда люди находятся дома, а не на работе. Это имеет смысл, потому что мы обычно принимаем душ, ходим в ванную, готовим, стираем и стираем утром и вечером.

Что такое приточная и сточная вода?

Входящая вода – это сырая, грязная, загрязненная, загрязненная и неочищенная вода, поступающая на очистные сооружения через канализационную систему. Сточная вода – это очищенная вода, сбрасываемая очистными сооружениями.

Что такое расход сточных вод?

Расход сточных вод — это просто скорость, с которой сточные воды проходят через систему канализационных трубопроводов на пути к очистным сооружениям. Это также может относиться к скорости потока сточных вод по мере их выпуска.

Зачем измеряют сточные воды?

Сточные воды регулируются регулирующими органами и определяют допустимый уровень содержания элементов в воде до ее сброса. Эти стандарты установлены для защиты экосистем и мест обитания, где вода будет возвращаться в водосборный бассейн. Органы управления также требуют, чтобы минимальная, максимальная и средняя скорость поступающей воды, поступающей на водоочистные сооружения, регистрировались и сообщались.

Как измеряется расход сточных вод?

Поток сточных вод измеряется различными методами, в зависимости от того, в какой части процесса очистки сточных вод находится вода, будь то входящие или выходящие сточные воды. Общим инструментом для обоих является расходомер. Приточную воду гораздо сложнее измерить, так как она содержит крупные взвешенные элементы, которые могут повредить определенные типы расходомеров.

Какие расходомеры лучше всего подходят для очистки сточных вод?

Существует два основных типа расходомеров, предназначенных для очистки сточных вод: магнитные и ультразвуковые расходомеры. Оба используют методы измерения, которые не содержат каких-либо частей, выступающих в потоке. Они также не содержат шестерен, которые могут быть повреждены проходящими через них твердыми частицами.

Точность расходомера сточных вод имеет первостепенное значение при сообщении органам власти о расходах поступающих и сточных вод, и важно выбрать расходомер, который обеспечит высокую точность и обеспечит надлежащую очистку воды.

Первым типом расходомера сточных вод являются ультразвуковые расходомеры сточных вод. Эти расходомеры обладают значительными преимуществами по сравнению с любой другой технологией измерения и мониторинга сточных вод. Они доступны в накладной версии, как и наш накладной ультразвуковой расходомер DUC, который является идеальным портативным или стационарным расходомером сточных вод. DUC состоит из пары преобразователей, прикрепленных к внешней стороне трубы с помощью постоянных или временных ремней или цепей. Однако материал трубы должен быть пригоден для прохождения ультразвуковых импульсов. Поскольку они прикреплены к внешней стороне трубы, они обеспечивают значительную экономию средств для процессов с большими размерами линий.

Они не требуют вмешательства или нарушения работы системы для установки или перемещения. Они также не касаются СМИ вообще. Это идеально подходит для измерения сточных вод, поскольку крупные элементы, присутствующие во входящей воде, могут повредить встроенный расходомер. Кроме того, встроенные расходомеры для больших размеров труб, как правило, очень дороги для очень больших проточных тел. Накладные расходомеры доступны только с ультразвуковой технологией и недоступны с магнитной технологией. Ультразвуковые расходомеры также обеспечивают отличный динамический диапазон, что означает, что они могут работать с широким диапазоном скоростей потока, которые могут быть обнаружены при очистке сточных вод.

Магнитные расходомеры также широко используются для измерения сточных вод. Встраиваемые магнитные расходомеры, такие как наш экономичный магнитный расходомер MIS, также могут использоваться для измерения поступающих сточных вод, когда размеры входящих труб не делают его дорогостоящим. MIS может работать с линиями размером до 8 дюймов и является идеальным расходомером для сточных вод. Погружные магнитные расходомеры также подходят для сточных вод, не содержащих остаточных твердых частиц, способных повредить погружной зонд. Врезные магнитные расходомеры не подходят для проточной воды, так как датчик может быть поврежден. В магнитных расходомерах нет изнашиваемых движущихся частей, они требуют минимального обслуживания и имеют длительный срок службы. Они также считаются проверенной и надежной технологией расходомеров. 9№ 0005

Магнитные расходомеры сточных вод, как и наш химически стойкий магнитный расходомер MIK, идеально подходят для этапа обработки сточных вод на стадии введения химикатов. Поскольку наши расходомеры изготавливаются из различных смачиваемых материалов, эти расходомеры могут работать со средами, недоступными для других расходомеров. Они также обеспечивают точное дозирование с помощью функции дозирования, встроенной в расходомер, гарантируя отсутствие опасных ошибок при неправильном применении количества химикатов. Наш расходомер MIK — это хорошо известное решение для впрыска химикатов в сточные воды.

Каковы преимущества использования ультразвуковых расходомеров для сточных вод?

  • Простота установки (убедитесь, что между преобразователем и трубой нет зазоров, а труба является акустически проводящей)
  • Версии с зажимом обеспечивают экономию затрат по сравнению со встроенными расходомерами для труб большого диаметра
  • Нет потери давления или энергии потока
  • Они имеют широкий динамический диапазон для точного соответствия широкому диапазону скоростей потока

Каковы преимущества магнитных расходомеров для сточных вод?

  • Минимальная потеря давления без проникновения в поток
  • Низкие эксплуатационные расходы, отсутствие механически движущихся частей, которые могут изнашиваться и выходить из строя
  • Обеспечивает высокую точность при правильной установке
  • Для правильной работы требуется полная труба

Сколько стоят расходомеры сточных вод?

Цена на расходомер сточных вод будет сильно различаться в зависимости от выбранной вами технологии и функций, обеспечиваемых конкретной моделью расходомера. Размер вашей линии также является ценовой переменной. Чем больше встроенный расходомер, тем выше цена. Качество также играет роль. Дешево изготовленный счетчик может сначала выглядеть привлекательно, но в конечном итоге стоить дороже из-за короткого срока службы и неадекватной поддержки продукта.

Мы обеспечиваем превосходную поддержку клиентов на протяжении всего срока службы вашего расходомера и обладаем одними из самых глубоких знаний в отрасли, потому что мы производим, продаем и поддерживаем нашу продукцию. Если вы устали пытаться выяснить, какой расходомер сточных вод лучше всего подходит для ваших конкретных потребностей и вашего бюджета, пожалуйста, не стесняйтесь воспользоваться нашей бесплатной экспертной консультацией от нашего инженерного персонала.

Производители расходомеров сточных вод

KOBOLD гордится тем, что предлагает надежную продукцию для использования на различных этапах очистки сточных вод. Хотя мы понимаем, что существует множество компаний, поставляющих расходомеры для сточных вод и очистки сточных вод, мы считаем, что предлагаем превосходное качество и лучший опыт, и мы можем точно знать, какой расходомер будет идеальным решением для вашего приложения. Свяжитесь с нами сегодня, и мы будем рады помочь вам в выборе расходомера для сточных вод.

Просмотреть продукты сейчас

Расходомеры и переключатели

Магнитный
Переменная площадь/ротаметры
Положительное смещение
Ультразвуковой
Перепад давления
Гребное колесо
Турбина
Вихрь
Кориолис
Термическая дисперсия
Весло / закрылок / цель / лопасть
колебание
Индикаторы расхода
Ограничители потока

Уровень

Контроль уровня
Измерение уровня

Давление

Манометры
Датчики давления
Реле давления

Температура

Контроль температуры
Измерение температуры

Аксессуары

Фитинги
Устройства управления и реле

Рекомендуемые продукты

DUC

Накладной ультразвуковой расходомер

Для жидкостей | Простая внешняя установка | Съемный | Технология транзитного времени | До 98 футов/сек | Линии до 20 футов | до 300 °F

Посмотреть DUC

MIK

Экономичный встроенный магнитный расходомер

Сделано в США | Лучший продавец | Пластик — широкий выбор комбинаций материалов | Химические вещества, кислоты, щелочи | Переключатель, пакет, суммирование | 0,18. ..180 гал/мин

View MIK

MIS

Полнопроходной, фланцевый магнитный расходомер

Размеры линии до 8 дюймов | Дозирование и суммирование, | Двунаправленный | 2 конфигурируемых выхода | IO-Link | Простота ввода в эксплуатацию | Мониторинг, пакетный режим , передача |2….4400 гал/мин |до 230 PSI

Просмотр MIS
Купить онлайн

О компании KOBOLD

KOBOLD USA является дочерней компанией KOBOLD Messring GmbH, ведущего мирового производителя приборостроения, основанного в Германии в 1980 году Клаусом Дж. Кобольдом. Благодаря запатентованной технологии и превосходному сервису компания быстро зарекомендовала себя как один из мировых лидеров в области датчиков и систем управления с высококачественной продукцией. Торговая марка KOBOLD стала синонимом высочайшего качества и технического прогресса в приборостроении.

Мы являемся экспертами в области контрольно-измерительных приборов и будем рады помочь вам любым возможным способом с вашими техническими вопросами. Наши инженеры обладают многолетним опытом и знаниями.

Задать вопрос
