Ультразвуковой расходомер воды US-800
Каталог
Новая продукция
Новинка 2020 года! Рестайлинговая версия популярного расходомера US800!
Новые опции: цифровой интерфейс USB, второй цифровой интерфейс RS485, новый процессор, помехозащищенное исполнение
— дифференциальная передача данных и пр.,
улучшенное быстродействие, повышенная скорость обработки данных!
Подробнее
Высокоточные двухлучевые расходомеры US-800
Высокоточные двухлучевые преобразователи расхода УПР особенно рекомендованы для трубопроводов больших диаметров и теперь выпускаются на Ду50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 мм!
Подробнее
Новое помехозащищенное исполнение US800-4X!
Новое помехозащищенное исполнение ультразвукового расходомера US800-4X для самых ответственных промышленных объектов!
Подробнее
Ультразвуковой расходомер предназначен для: измерения расхода и объема горячей и холодной воды, теплоносителя, сточных вод, водных и химических растворов, агрессивных и вязких жидкостей.
Типоразмеры, мм: 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм
Материал: нерж.сталь или черн.сталь
Способ присоединения: фланцевый или под сварку
Темп.жидкости: +150 град.С (+200 град.С*)
Макс. давление: 1.6МПа (2.5МПа*)
Выходные сигналы: индикация, архив*, интерфейс RS485*, второй интерфейс RS485*, интерфейс USB*, частотный 0-1000Гц* /импульсный выход*, токовый выход 4-20 мА*.
Помехозащищенное исполнение*.
Возможности: подсоединение к ПК*, ноутбуку*, GSM-модему*, к контроллерам*, регуляторам*, вычислителям*, в АСУТП* и пр.
*- в зависимости от комплектации, по заказу
Описание
и назначение
Технические
характеристики
Документация
и сертификаты
Требования
к монтажу
Программное
обеспечение
Удаленная передача
данных
Внимание! Варианты подключений не ограничиваются приведенными и зависят от исполнений прибора! Схема дана для общего понимания возможностей прибора!
Ультразвуковой расходомер US-800 двухканальный с однолучевыми УПР
Ультразвуковой преобразователь расхода УПР больших диаметров, двухлучевой, бесфланцевый под сварку
Электронный блок расходомера US-800
Одноканальный двухлучевой ультразвуковой расходомер US-800 с фланцевым УПР большого диаметра
Ультразвуковой расходомер US-800 двухлучевой с фланцевым УПР
Измерительный блок теплосчетчика ЭНКОНТ
Одноканальный двухлучевой ультразвуковой расходомер US-800 с бесфланцевым УПР большого диаметра
Электронный блок расходомера US-800 в уменьшенном корпусе с креплением на DIN-рейку и внешним блоком питания
Ультразвуковой преобразователь расхода УПР большого диаметра, двухлучевой, бесфланцевый под сварку
Ультразвуковой расходомер US-800 с однолучевым фланцевым УПР
Ультразвуковой теплосчетчик ЭНКОНТ с двухлучевыми фланцевыми преобразователями расхода УПР больших диаметров
Ультразвуковой теплосчетчик ЭНКОНТ с двухлучевыми преобразователя расхода
Ультразвуковой преобразователь расхода УПР двухлучевой фланцевый к расходомеру US800
Измерительный блок теплосчетчика ЭНКОНТ
Ультразвуковой преобразователь расхода УПР больших диаметров, двухлучевой, бесфланцевый под сварку
Ультразвуковой теплосчетчик ЭНКОНТ для открытой системы теплоучета
Ультразвуковой преобразователь расхода УПР больших диаметров, двухлучевой, фланцевый
Купить ультразвуковой расходомер воды:
Ультразвуковой расходомер воды US-800-1Х — одноканальный однолучевой (резьбовой, нерж.
сталь) на Ду 15, 20, 25, 32 мм
Комплектация:
Электронный блок US800-11 (или13) — 1 шт;
УПР однолучевой резьбовой (нерж.12Х18Н10Т, вода) — 1 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты.
Цена: от 47600 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-1Х — одноканальный однолучевой (фланцевый, нерж.сталь) на Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм
Комплектация:
Электронный блок US800-11 (или13) — 1 шт;
УПР однолучевой фланцевый (нерж.12Х18Н10Т, вода) — 1 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты.
Цена: от 49000 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-1Х — одноканальный однолучевой (фланцевый, сталь20) на Ду 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм
Комплектация:
Электронный блок US800-11 (или13) — 1 шт;
УПР однолучевой фланцевый (сталь20, вода) — 1 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты.
Цена: от 63000 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-1Х — одноканальный однолучевой (бесфланцевый, сталь20) на Ду 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 мм
Комплектация:
Электронный блок US800-11 (или13) — 1 шт;
УПР однолучевой безфланцевый (сталь20, вода) — 1 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты.
Цена: от 53200 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-3Х — одноканальный двухлучевой (фланцевый, нерж.сталь) на Ду 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм
Комплектация:
Электронный блок US800-31 (или 33) — 1 шт;
УПР двухлучевой фланцевый (нерж.12Х18Н10Т, вода) — 1 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты
Цена: от 79800 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-3Х — одноканальный двухлучевой (фланцевый, сталь20) на Ду 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм
Комплектация:
Электронный блок US800-31 (или 33) — 1 шт;
УПР двухлучевой фланцевый (сталь СТ20, вода) — 1 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты
Цена: от 98600 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-3Х — одноканальный двухлучевой (бесфланцевый, сталь20) на Ду 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 мм
Комплектация:
Электронный блок US800-31 (или 33) — 1 шт;
УПР двухлучевой бесфланцевый (сталь СТ20, вода) — 1 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты
Цена: от 81900 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-2Х — двухканальный однолучевой (резьбовой, нерж.
сталь) на Ду 15, 20, 25, 32 мм
Комплектация:
Электронный блок US800-21(или23) — 1 шт;
УПР однолучевой резьбовой (нерж.12Х18Н10Т, вода) — 2 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты
Цена: от 71400 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-2Х — двухканальный однолучевой (фланцевый, нерж.сталь) на Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм
Комплектация:
Электронный блок US800-21(или23) — 1 шт;
УПР однолучевой фланцевый (нерж.12Х18Н10Т, вода) — 2 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты
Цена: от 74200 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-2Х — двухканальный однолучевой (фланцевый, сталь20) на Ду 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм
Комплектация:
Электронный блок US800-21 (или23) — 1 шт;
УПР однолучевой фланцевый (сталь СТ20, вода) – 2 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты
Цена: от 102200 руб
КУПИТЬ
Ультразвуковой расходомер воды US-800-2Х — двухканальный однолучевой (бесфланцевый, сталь20) на Ду 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 мм
Комплектация:
Электронный блок US800-21 (или23) — 1 шт;
УПР однолучевой бесфланцевый (сталь СТ20, вода) — 2 шт;
Кабель — длина по заказу;
Паспорт, руководство по эксплуатации и монтажу, сертификаты
Цена: от 82600 руб
КУПИТЬ
youtube.com/embed/YlrY3jyY9XA» frameborder=»0″ allowfullscreen=»»>
Возможно Вас заинтересует:
- Расходомер воды
- Расходомер воды высокопомехозащищенный
- Расходомер сточных вод
- Расходомер мазута / масла
- Расходомер кислот / щелочей / агрессивных жидкостей
- Расходомер для канализации
- Теплосчетчик ЭНКОНТ для закрытых/открытых систем теплоучета
Ультразвуковой расходомер для воды и жидкости, принцип действия доплеровского счетчика
Существующие сегодня ультразвуковые расходомеры жидкости используют несколько различных базовых методов измерения скорости потока: метод Доплера, время-импульсный и кросс-корреляционный. Все эти методы основаны на применении пьезокристаллических датчиков и пьезоэффекта.
- Промышленные расходомеры для воды
История создания и принцип действия ультразвуковых расходомеров
В 1880 г.
Пьер и Жак Кюри открыли, что под действием силы на поверхности ряда материалов появляются электрические заряды. Данный эффект был назван прямым пьезоэффектом, а деформация материалов под воздействием электрического поля – обратным пьезоэффектом.
- Устройство и принцип действия расходомеров
Данное открытие начало применяться на практике с 1917 г., когда французский математик и физик Поль Ланжевен изобрел ультразвуковой эхолокатор для обнаружения подводных объектов.
В 1950 — 1960 годах японский физик Шигео Сатомуро, работавший в области медицины, впервые разработал и применил ультразвуковые приборы, основанные на методе Доплера, для мониторинга тока крови в теле человека. Вскоре после этого были разработаны и стали внедряться доплеровские ультразвуковые расходомеры для самых различных типов жидкости.
Заложенный в их основе принцип был открыт и опубликован известным австрийским математиком и физиком Кристианом Доплером в 1842 году.
Из анализа волновой теории он сделал выводы, что если источник света или звука движется в направлении приемника, то это увеличивает частоту принимаемого сигнала, а если источник света или звука или ультразвука движется в направлении от приемника, то это уменьшает частоту принимаемого сигнала. Доплер теоретически обосновал зависимость частоты звуковых и световых колебаний, воспринимаемых наблюдателем, от скорости и направления движения источника волн и наблюдателя относительно друг друга.
Однако приборам для измерения скорости течения жидкости, работающим на методе Доплера, необходимо наличие частиц или пузырьков воздуха в потоке жидкости и этот метод не подходит для чистой воды.
В результате в 1990-х годах был разработан и начал широко применяться время-импульсный метод, который обеспечивал высокоточные измерения в потоке однородной жидкости или газа, без существенных включений и разделений на фракции.
Но даже при работе в воде с достаточным количеством взвешенных частиц метод Доплера имеет существенный недостаток.
Он не учитывал распределение скоростей движения жидкости по слоям потока, что приводит к существенным ошибкам при измерениях в больших трубах и каналах. Известно, например, что в открытых каналах скорость движения воды у дна существенно ниже, чем скорость ближе к поверхности, разница между этими скоростями зависит от шероховатости дна и стенок канала, наличия отложений и других факторов, которые учитываются в Доплеровских счетчиках за счет использования теоретических коэффициентов, т.е. учитываются весьма приблизительно.
Для более точного определения поправочных коэффициентов была предложена калибровка приборов на каждом месте измерения. Однако вскоре выяснилось, что калибровочный коэффициент зависит от текущего уровня и скорости потока, что сделало требуемую систему калибровки весьма сложной и практически неприменимой. В результате и сегодня погрешность, которую дает Доплеровский расходомер, во многих случаях получается достаточно большой.
Новым существенным шагом в области развития ультразвуковых технологий измерения расхода стало создание в 2000 году метода кросс-корреляция, который позволяет определить скорость движения жидкости в разных слоях.
Метод также требует наличия частиц в потоке и основывается на математическом сопоставлении (корреляции) ультразвуковых фотографий потока, получаемых с высокой частотой. В результате данного сравнения определяется изменение положение частиц во всех слоях потока за известный промежуток времени и определяется средняя скорость без ввода каких-либо теоретических коэффициентов.
В настоящее время принцип работы ультразвукового расходомера воды базируется на одном из указанных выше методов.
Устройство приборов
Ультразвуковой расходомер воды состоит из одного или нескольких датчиков скорости и вычислительного блока, соединенных специальным кабелем. Приборы для самотечных каналов дополнительно оснащаются уровнемерами, при этом могут использоваться уровнемеры различных типов: подводные гидростатические, подводные ультразвуковые, надводные ультразвуковые и надводные радарные.
Датчики скорости потока могут быть также различных типов:
| — трубные, имеющие форму короткой трубки и предназначенные для врезки в стенку трубы; применяются, как правило, на напорных сетях, но могут использоваться и на самотечных, если монтаж удобнее производить с внешней стороны трубы; | |
| — клиновидные датчики, устанавливаемые на дне или внутренней стенке; применяются, в основном, на самотечных трубах или каналах, но могут применяться и на напорных, если монтаж и обслуживание удобнее производить изнутри трубопровода; | |
| — датчики-полушария, применяемые в составе время-импульсных приборов для установки на наклонных стенках трапециевидных каналов; | |
| — штанговые, имеющие вид длинных трубок, применяемые в составе время-импульсных счетчиков для установки на стенках прямоугольных каналов; | |

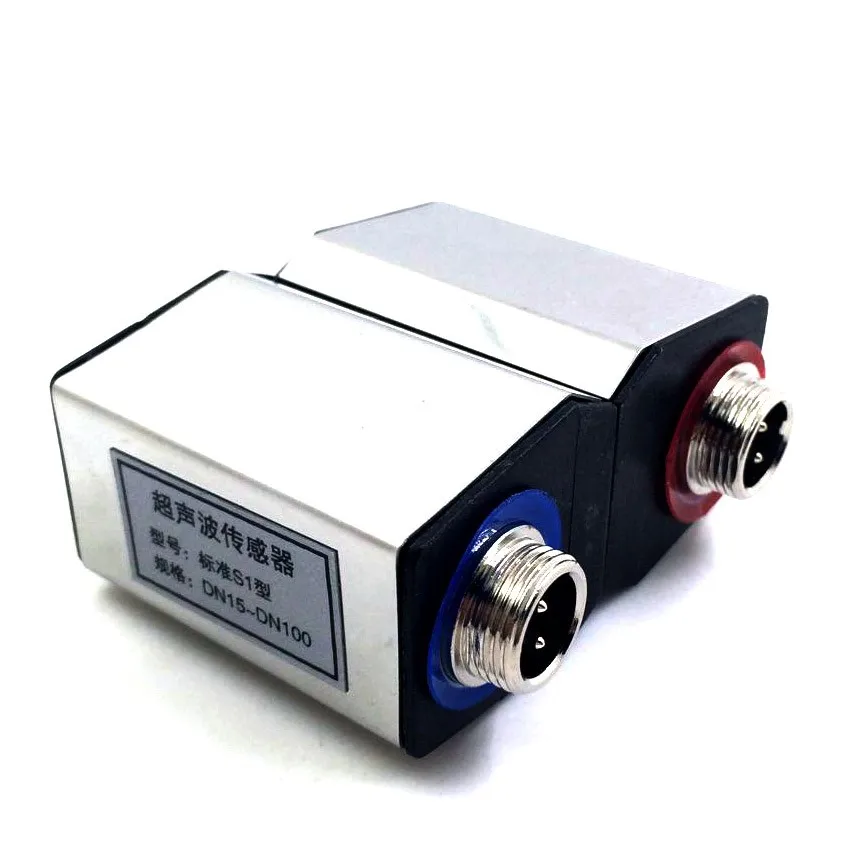

— накладные бесконтактные, устанавливаемые на внешнюю поверхность трубопровода без непосредственного контакта с жидкостью потока. |
Виды и типы ультразвуковых расходомеров воды и область их применения
Ультразвуковые счетчики воды применяются как для технологического так и для коммерческого учета.
Доплеровские приборы применяются при наличии достаточного количества взвешенных частиц в потоке при средних требованиях к точности и надежности показаний при типовых (несложных) гидравлических условиях в местах измерений. Могут иметь клиновидные, трубные либо накладные датчики.
Время-импульсные водосчетчики применяются в достаточно чистой воде при высоких или средних требованиях к точности и надежности показаний. Могут иметь клиновидные, трубные, штанговые либо накладные датчики, а также датчики-полушария.
- Бесконтактный расходомер воды
Кросс-корреляционные расходомеры применяются при наличии достаточного количества взвешенных частиц в потоке при высоких требованиях к точности и надежности получаемых данных, в том числе в сложных местах измерений.
Могут иметь клиновидные либо трубные датчики. Возможна установка датчиков на плотах, также возможна установка нескольких датчиков по ширине канала.
Примечание: иногда к ультразвуковым счетчикам воды относят также уровнемеры, которые измеряют только уровень в безнапорном потоке, а затем вычисляют объемный расход исходя из теоретически определенной по формулам Маннинга или Павловского средней скорости течения (на основе информации об уклоне канала, состоянии его стенок и т.п.).
Обычно при использовании уровнемеров рекомендуется устанавливать их на лотках Вентури или Паршаля для стабилизации гидравлических характеристик потока. Преимуществом таких приборов являются низкая цена и простота монтажа, недостатком – большая и непредсказуемая погрешность.
Такие счетчики ставят на самотечных каналах на технологические узлы учета, где точность не требуется, либо на коммерческие узлы учета на объектах с малым водопотреблением (где погрешность не приводит к существенным финансовым затратам), либо на объектах, где нет технической возможности установки счетчиков с погружными датчиками.
Что такое ультразвуковой расходомер?
Ультразвуковые расходомеры, которые относятся к типу объемных расходомеров, представляют собой неинтрузивные датчики расхода, использующие акустические колебания для измерения расхода жидкости. Есть два типа: доплеровский и транзитный.
Ультразвуковые счетчики идеально подходят для автоматизированных систем очистки сточных вод или любой грязной жидкости, которая является проводящей или на водной основе, но, как правило, не работает с дистиллированной водой или питьевой водой. Эти расходомеры также идеально подходят для применений, где требуются низкий перепад давления, химическая совместимость и низкие эксплуатационные расходы.
В 1842 году Кристиан Доплер обнаружил, что неподвижный наблюдатель воспринимает звук как имеющий более короткие волны по мере приближения к его источнику и более длинные по мере удаления от источника.
Это явление стало известно как эффект Доплера и объясняет, почему в гудке приближающегося автомобиля слышен нарастающий тон.
Когда машина уезжает, кажется, что высота звука падает. Ультразвуковые доплеровские расходомеры заставляют этот сдвиг частоты работать в так называемых грязных жидкостях, содержащих акустические неоднородности, или взвешенных частицах, увлеченных газовых пузырьках или турбулентных вихрях.
Как работает ультразвуковой расходомер?
Технология ультразвукового расходомера представляет собой бесконтактное средство измерения скорости жидкости. Это накладные устройства, которые крепятся к внешней стороне трубы (и подходят для труб различных размеров) и позволяют измерять агрессивные жидкости без повреждения ультразвукового датчика. Портативные ультразвуковые расходомеры доступны для промышленного применения.
Два типа ультразвуковых расходомеров, доплеровский и времяпролетный, работают по двум разным технологиям. Доплеровский ультразвуковой расходомер должен иметь частицы или пузырьки, чтобы отражать ультразвуковые сигналы. Необходимо учитывать нижние пределы концентраций и размеров твердых частиц или пузырьков, а скорость потока жидкости должна быть достаточно высокой, чтобы удерживать твердые частицы во взвешенном состоянии.
При попадании в трубу, содержащую текущую жидкость с такими разрывами, ультразвуковой импульс или луч отражается от них с изменением частоты, прямо пропорциональным расходу жидкости. Таким образом, ультразвуковой доплеровский расходомер рассчитывает расход жидкости по скорости разрывов, а не по скорости жидкости.
Ультразвук Принципы работы
Основной принцип работы заключается в сдвиге частоты (эффект Доплера) ультразвукового сигнала при его отражении взвешенными частицами или пузырьками газа (несплошностями) в движении. В этом методе измерения используется физическое явление звуковой волны, которая меняет частоту при отражении от движущихся неоднородностей в текущей жидкости. Ультразвук передается в трубу с протекающей жидкостью, а несплошности отражают ультразвуковую волну с несколько иной частотой, прямо пропорциональной скорости течения жидкости. Современная технология требует, чтобы жидкость содержала не менее 100 частей на миллион (PPM) взвешенных частиц или пузырьков размером 100 микрон или больше.
Доплеровский ультразвуковой расходомер работает по принципу эффекта Доплера, который представляет собой физическое явление изменения частоты звуковой волны. В случае ультразвуковых расходомеров частота ультразвукового сигнала изменяется (эффект Доплера) прямо пропорционально скорости потока жидкости при отражении от движущихся взвешенных частиц или пузырьков газа (несплошностей).
Обычно ультразвуковой доплеровский расходомер состоит из преобразователя/индикатора/сумматора и преобразователя. Пользователь выбирает конфигурацию, подходящую для применения, с учетом жидкости, размера и концентрации твердых частиц или пузырьков, размеров трубы и покрытия трубы. Порог сигнала передатчика обычно регулируется для фильтрации механических и электрических помех.
Высокочастотный генератор в преобразователе приводит в действие преобразователь, который в популярной конструкции с зажимом крепится на внешней стороне трубы. Преобразователь генерирует ультразвуковой сигнал, который проходит через стенку трубы в протекающую жидкость; передатчик преобразует разницу между его выходной и входной частотами в электронные импульсы.
Обработанные, масштабированные и суммированные импульсы обеспечивают измерение расхода.
Ультразвуковые доплеровские расходомеры, которые крепятся к внешней стороне трубы, работают неинвазивно, без движущихся частей. Они не вызывают падения давления, не представляют опасности повреждения технологической жидкостью и не требуют особого обслуживания. При правильной калибровке они могут иметь точность ±1%, однако стенка трубы и любое воздушное пространство между стенкой и жидкостью могут создавать помехи для сигнала. Более того, стенка трубы из нержавеющей стали может проводить передаваемый сигнал до такой степени, что отраженный сигнал будет казаться претерпевающим значительный сдвиг.
Ультразвуковые расходомеры с временем прохождения измеряют разницу во времени между моментом, когда ультразвуковой сигнал передается от первого преобразователя, и моментом его приема вторым преобразователем. Дифференциальное сравнение выполняется для восходящих и нисходящих измерений. Если потока нет, то время в пути будет одинаковым в обе стороны.
Когда присутствует поток, звук движется быстрее, если движется в том же направлении, и медленнее, если движется против него.
Третий ультразвуковой расходомер использует взаимную корреляцию между парами датчиков выше и ниже по течению для расчета расхода. Некоторые расходомеры этой конструкции используют микропроцессоры для автоматического переключения между «чистым» и «грязным» режимами на основе коэффициентов корреляции. Один гибридный расходомер с взаимной корреляцией может, например, контролировать поток активного или сброженного ила. Тщательно спроектированные приложения, использующие такие расходомеры, показали установленную точность в пределах 0,5% от показаний.
Правильный выбор ультразвукового расходомера
Ультразвуковые расходомеры также идеально подходят для применений, где требуется низкий перепад давления и низкие эксплуатационные расходы. Ультразвуковой доплеровский расходомер представляет собой объемный расходомер, который идеально подходит для аэрированных жидкостей, таких как сточные воды или шламы.
Ультразвуковые расходомеры идеально подходят для измерения чистых жидкостей, таких как вода и масло.
Существует три основных типа ультразвуковых расходомеров. Такие факторы, как тип выходного сигнала (аналоговый или цифровой), размер трубы, минимальная и максимальная температура процесса, давление и скорость потока, могут повлиять на то, какой ультразвуковой расходомер подходит для вашего применения.
Варианты ультразвукового исполнения
Накладные ультразвуковые расходомеры выпускаются в версиях с одним или двумя датчиками. В версии с одним датчиком передающий и принимающий кристаллы залиты в один и тот же корпус датчика, который закреплен в одной точке на поверхности трубы. Связующий компаунд используется для ультразвукового соединения датчика с трубой. В версии с двумя датчиками передающий кристалл находится в одном корпусе датчика, а принимающий — в другом. Накладные доплеровские расходомеры подвержены помехам от самой стенки трубы, а также от любого воздушного пространства между датчиком и стенкой.
Если стенка трубы сделана из нержавеющей стали, она может проводить передаваемый сигнал достаточно далеко, так что возвращающееся эхо будет смещено достаточно, чтобы мешать считыванию. Существуют также встроенные акустические разрывы в медных, бетонных, пластиковых и армированных стекловолокном трубах. Они достаточно значительны, чтобы либо полностью рассеять передаваемый сигнал, либо ослабить обратный сигнал. Это резко снижает точность расходомера (с точностью до ±20%), и в большинстве случаев накладные расходомеры вообще не будут работать, если труба облицована.
Как установить ультразвуковой расходомер
Как доплеровские, так и времяпролетные расходомеры предназначены для закрепления на внешней стороне трубы без разрыва линии или прерывания потока. Это также устраняет потери давления и предотвращает утечку, что характерно для встроенных расходомеров.
Точность ультразвукового расходомера зависит от правильного монтажа. Сильные перепады температуры в трубе или значительная вибрация могут повлиять на выравнивание преобразователей и акустическую связь с трубой.
В большинстве случаев ультразвуковые расходомеры вообще не будут работать, если труба облицована такими материалами, как медь, бетон, пластик или стекловолокно. Эти факторы необходимо учитывать при установке. Кроме того, для обеспечения точного измерения объемного расхода все ультразвуковые расходомеры требуют полных труб.
Применение в ультразвуковой промышленности
Ультразвуковые расходомеры широко используются в различных отраслях промышленности и идеально подходят для многих приложений, поскольку они измеряют расход с помощью звука и не являются инвазивными. Ультразвуковые расходомеры в основном используются в нефтегазовой промышленности. Они также используются в химической, фармацевтической, пищевой, металлургической, горнодобывающей, целлюлозно-бумажной и водоочистной промышленности.
- Как это работает?
- Принципы
- Выбор ультразвукового расходомера
- Как установить
Ультразвуковые расходомеры | Расходомеры
Добавлено в корзину
UFM-DQG-серия
Ультразвуковой расходомер времени прохождения TFX-5000 измеряет объемный расход чистых жидкостей и жидкостей с небольшим содержанием взвешенных твердых частиц или аэрации, таких как поверхностные воды или неочищенные сточные воды
Посмотреть характеристики
Посмотреть больше товаров из этого семейства (12)
Добавлено в корзину
UFM-DWG-серия
Ультразвуковой расходомер времени прохождения серии UFM-DWG измеряет объемный расход чистой воды в трубах диаметром от 2,5 до 10 дюймов.
Преобразователи устанавливаются без разрезания или врезки в трубу.
Посмотреть характеристики
Посмотреть больше товаров из этого семейства (6)
Добавлено в корзину
UFM-DWF-серия
Ультразвуковой расходомер выносного монтажа серии UFM-DWF измеряет объемный расход чистой воды в трубах диаметром 2 дюйма или менее. Счетчик устанавливается без разрезания или врезки в трубу.
Посмотреть характеристики
Посмотреть больше товаров из этого семейства (24)
Добавлено в корзину
FDT-25-Расходомер
Ручной ультразвуковой расходомер FDT-25 предназначен для работы с накладными датчиками и позволяет точно измерять расход жидкости в закрытой трубе.
Посмотреть характеристики
Добавлено в корзину
FD-400-серия
Ультразвуковые доплеровские расходомеры серии FD-400 измеряют расход жидкостей, содержащих звукоотражатели, взвешенные твердые частицы или пузырьки газа размером более 100 микрон.
Посмотреть характеристики
Посмотреть больше товаров из этого семейства (11)
Добавлено в корзину
UFM-DWE-Серия
Ультразвуковой расходомер времени прохождения серии UFM-DWE измеряет объемный расход чистой воды в трубах диаметром 2 дюйма или меньше. Счетчик устанавливается без разрезания или врезки в трубу.
Посмотреть характеристики
Посмотреть больше товаров из этого семейства (18)
Добавлено в корзину
FDT-25W-Расходомер
Проходной расходомер FDT-25W использует два преобразователя, которые функционируют как ультразвуковые передатчики и приемники. Преобразователи зажаты снаружи трубы
Посмотреть характеристики
Добавлено в корзину
ФД613-614
Портативные доплеровские ультразвуковые расходомеры
Посмотреть характеристики
Посмотреть больше товаров из этого семейства (2)
Добавлено в корзину
Серия FDT7000
Ультразвуковой расходомер серии FDT7000 отличается простотой установки благодаря защелкивающемуся зажиму на трубе, датчики корпуса преобразователя не контактируют с внутренней жидкостью.
