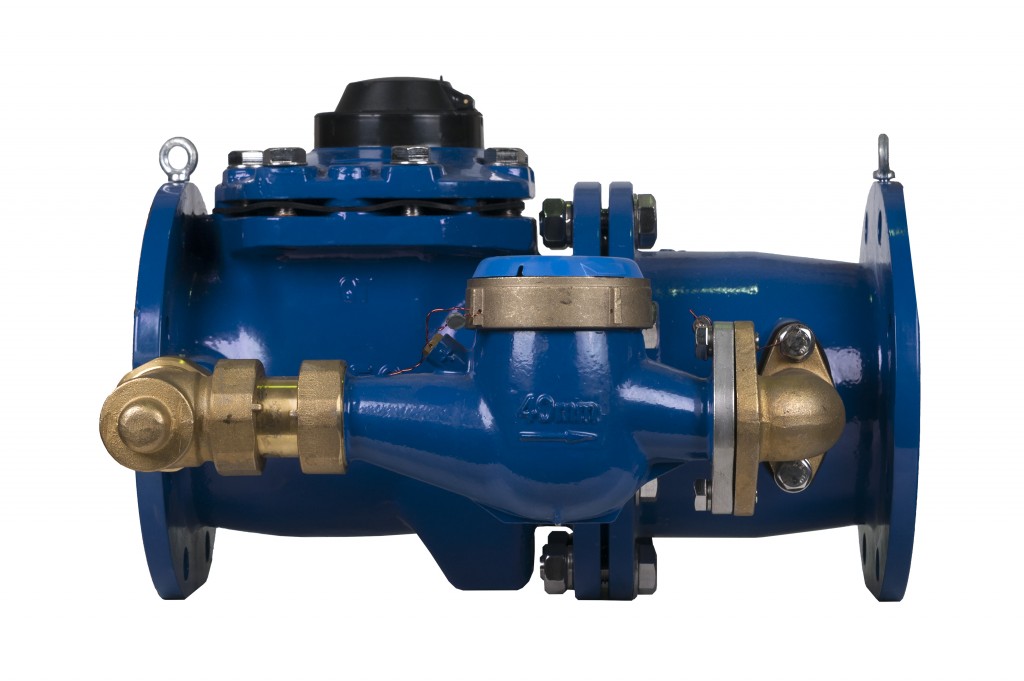

Комбинированный (с обводной линией) счетчик холодной воды ДУ 150 мм DUAL-150  с импульсным выходом

Код товара: 644211502 Артикул: 2311 Производитель: GROEN

Цена 109 950  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 150 мм DUAL-150

Код товара: 644201502 Артикул: 2310 Производитель: GROEN

Цена 90 765  руб

Количество

Купить в 1 клик

ВСХНКд-150/40 комбинированный счетчик воды с импульсным выходом класс защиты IP68

Артикул: 2309 Производитель: Тепловодомер

Цена 162 098  руб

Количество

Купить в 1 клик

ВСХНК-150/40 комбинированный счетчик воды класс защиты IP68

Артикул: 2307 Производитель: Тепловодомер

Цена 159 393  руб

Количество

Купить в 1 клик

ВСХНКд-150/40 комбинированный счетчик воды с импульсным выходом

Артикул: 2306 Производитель: Тепловодомер

Цена 160 945  руб

Количество

Купить в 1 клик

ВСХНК-150/40 комбинированный счетчик воды

Артикул: 2305 Производитель: Тепловодомер

Цена 158 240  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 100 мм DUAL-100 (BYi) с импульсным выходом

Код товара: 644211002 Артикул: 2303 Производитель: GROEN

Цена 61 690  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 100 мм DUAL-100

Код товара: 644201002 Артикул: 2302 Производитель: GROEN

Цена 53 895  руб

Количество

Купить в 1 клик

ВСХНКд-100/20 комбинированный счетчик воды с импульсным выходом класс защиты IP68

Артикул: 2301 Производитель: Тепловодомер

Цена 74 716  руб

Количество

Купить в 1 клик

ВСХНК-100/20 комбинированный счетчик воды класс защиты IP68

Артикул: 2300 Производитель: Тепловодомер

Цена 72 161  руб

Количество

Купить в 1 клик

ВСХНКд-100/20 комбинированный счетчик воды с импульсным выходом

Артикул: 2299 Производитель: Тепловодомер

Цена 73 563  руб

Количество

Купить в 1 клик

ВСХНК-100/20 комбинированный счетчик воды

Артикул: 2298 Производитель: Тепловодомер

Цена 71 008  руб

Количество

Купить в 1 клик

ВСХНКд-80/20 комбинированный счетчик воды с импульсным выходом класс защиты IP68

Артикул: 2296 Производитель: Тепловодомер

Цена 68 054  руб

Количество

Купить в 1 клик

ВСХНК-80/20 комбинированный счетчик воды класс защиты IP68

Артикул: 2294 Производитель: Тепловодомер

Цена 65 424  руб

Количество

Купить в 1 клик

ВСХНКд-80/20 комбинированный счетчик воды с импульсным выходом

Артикул: 2293 Производитель: Тепловодомер

Цена 66 901  руб

Количество

Купить в 1 клик

ВСХНК-80/20 комбинированный счетчик воды

Артикул: 2292 Производитель: Тепловодомер

Цена 64 271  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 65 мм DUAL-65 (BYi) с импульсным выходом

Код товара: 644210652 Артикул: 2291 Производитель: GROEN

Цена 56 850  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 65 мм DUAL-65 (BY)

Код товара: 644200652 Артикул: 2290 Производитель: GROEN

Цена 52 963  руб

Количество

Купить в 1 клик

ВСХНКд-65/20 комбинированный счетчик воды с импульсным выходом

Артикул: 2289 Производитель: Тепловодомер

Цена 64 053  руб

Количество

Купить в 1 клик

ВСХНК-65/20 комбинированный счетчик воды

Артикул: 2288 Производитель: Тепловодомер

Цена 61 407  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 50 мм DUAL-50 (BYi) с имп выходом

Код товара: 644210500 Артикул: 2287 Производитель: GROEN

Цена 42 600  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 50 мм DUAL-50

Код товара: 644200502 Артикул: 2286 Производитель: GROEN

Цена 2 204  руб

Количество

Купить в 1 клик

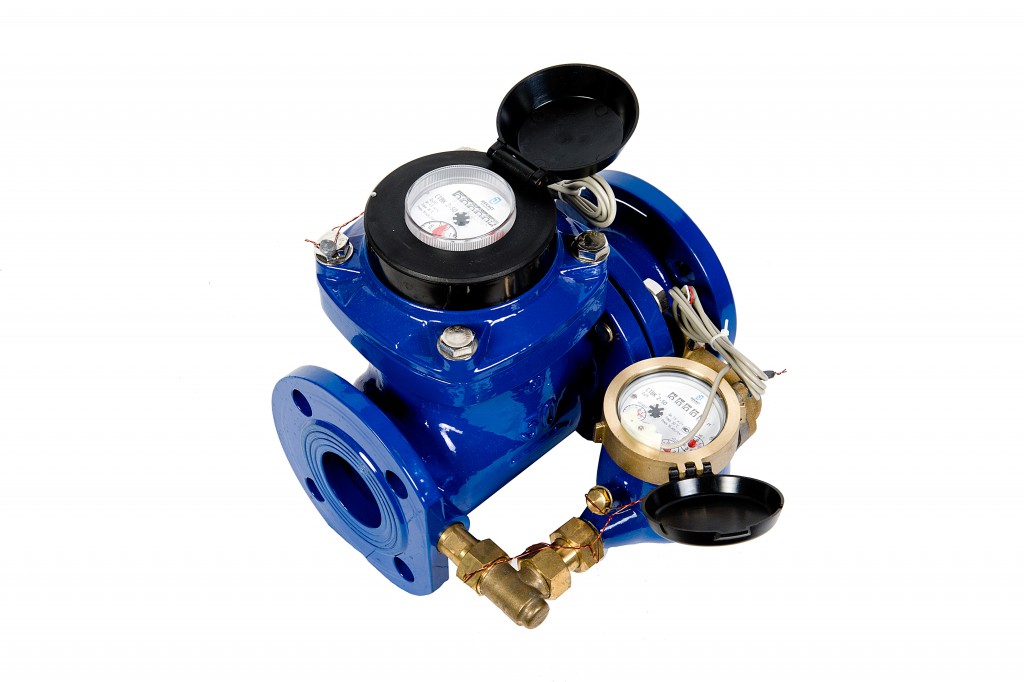

Комбинированный счетчик холодной воды ДУ 50 мм DUAL-50 (i) с импульсным выходом

Артикул: 2285 Производитель: GROEN

Цена 67 620  руб

Количество

Купить в 1 клик

Комбинированный счетчик холодной воды ДУ 50 мм DUAL-50

Код товара: 644200500 Артикул: 2284 Производитель: GROEN

Цена 62 400  руб

Количество

Купить в 1 клик

ВСХНКд-50/20 комбинированный счетчик воды с импульсным выходом класс защиты IP68

Артикул: 2283 Производитель: Тепловодомер

Цена 43 021  руб

Количество

Купить в 1 клик

ВСХНК-50/20 IP68 комбинированный счетчик воды

Артикул: 2282 Производитель: Тепловодомер

Цена 40 210  руб

Количество

Купить в 1 клик

ВСХНКд-50/20 комбинированный счетчик воды с импульсным выходом

Артикул: 2281 Производитель: Тепловодомер

Цена 41 868  руб

Количество

Купить в 1 клик

ВСХНК-50/20 комбинированный счетчик воды

Артикул: 2280 Производитель: Тепловодомер

Цена 39 057  руб

Количество

Купить в 1 клик

ВСХНКд-100/20 комбинированный счетчик воды с импульсным выходом в Красноярске

Код товара: 2299 Артикул: R141-100-430-B54 Производитель: Тепловодомер

Цена 92 469  руб

Количество

Купить в 1 клик

ВСХНКд-150/40 комбинированный счетчик воды с импульсным выходом класс защиты IP68

Код товара: 2309 Артикул: R141-150-430-B68 Производитель: Тепловодомер

Цена 203 759  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 150 мм DUAL-150

Код товара: 2310 Артикул: 644201502 Производитель: GROEN

Цена 119 401  руб

Количество

Купить в 1 клик

Комбинированный (с обводной линией) счетчик холодной воды ДУ 150 мм DUAL-150  с импульсным выходом

Код товара: 2311 Артикул: 644211502 Производитель: GROEN

Цена 142 158  руб

Количество

Купить в 1 клик

ВСХНК-150/40 комбинированный счетчик воды класс защиты IP68

Код товара: 2307 Артикул: R140-150-430-B68 Производитель: Тепловодомер

Цена 200 359  руб

Количество

Купить в 1 клик

ВСХНКд-150/40 комбинированный счетчик воды с импульсным выходом

Код товара: 2306 Артикул: R141-150-430-B54 Производитель: Тепловодомер

Цена 202 310  руб

Количество

Купить в 1 клик

ВСХНКд-50/20 комбинированный счетчик воды с импульсным выходом в Красноярске

Код товара: 2281 Артикул: R141-050-430-B54 Производитель: Тепловодомер

Цена 52 629  руб

Количество

Купить в 1 клик

ВСХНК-50/20 комбинированный счетчик воды в Красноярске

Код товара: 2280 Артикул: R140-050-430-B54 Производитель: Тепловодомер

Цена 49 095  руб

Количество

Купить в 1 клик

Часто задаваемые вопросы

      Отопление

      • Крепежные элементы
      • Системы поддержания давления и подпитки
      • Инверторы и стабилизаторы напряжения
      • Теплоизоляция
      • Приборы отопительные
      • Оборудование и инструмент
      • Котельная арматура
      • Горелки
      • Водонагреватели
      • Дымоходы
      • Емкости для воды
      • Теплые полы
      • Расширительные баки
      • Емкости и фильтры для жидкого топлива
      • Отопительные котлы
      • Терморегуляторы
      • Термостаты
      • Манометры
      • Полипропиленовые трубы

      Насосы

      • Насосные станции
      • Насосы ин-лайн
      • Скважинные насосы
      • Многоступенчатые насосы
      • Циркуляционные насосы
      • Колодезные насосы
      • Дренажные насосы
      • Поверхностные насосы
      • Комплектующие для насосов и насосных станций
      • Вибрационные насосы
      • Канализационные насосы
      • Насосные установки для пожаротушения
      • Консольные насосы
      • Автоматика и шкафы управления
      • Насосы цифровые дозировочные

      Радиаторы

      • Трубчатые радиаторы
      • Панельные радиаторы

      Системы вентиляции

      • Тепловентиляторы
      • Кондиционеры и комплектующие
      • Бытовая вентиляция

      Канализация

      • Комплектующие для канализационных труб
      • Фасонные элементы
      • Канализационные трубы
      • Канализационные затворы
      • Трубы и комплектующие (отопление)
      • Полипропиленовые трубы

      Счетчики воды

      • Комбинированные счетчики воды
      • Квартирные счётчики воды
      • Промышленные счетчики воды
      • Общедомовые счетчики воды

      Счетчики тепла

      • Квартирные теплосчетчики
      • Квартирные теплосчетчики ПУЛЬСАР
      • Общедомовые теплосчётчики
      • Комплектующие для теплосчетчиков

      Расходомеры

      • Расходомеры АКРОН-01 с накладными излучателями
      • Расходомеры ЭХО-Р-03 с интегратером акустические
      • Расходомеры АКРОН-02 с накладными излучателями
      • Уровнемер ЭХО-АС-01

      Коллекторы

      • Распределительные коллекторы
      • Смесительные узлы
      • Комплектующие для коллекторов
      • Коллекторные шкафы
      • Распределительные узлы
      • Коллекторные модули

      Компоненты системы АСКУЭ

      • GSM модемы
      • Источники питания

      Преобразователи давления и температуры

      • Реле давления
      • Датчики давления
      • Датчики температуры

      Запорная и регулирующая арматура

      • Сепараторы
      • Сервоприводы
      • Вентили
      • Терморегуляторы для теплого пола
      • Фитинги
      • Воздухоотводчики
      • Запчасти для запорной арматуры
      • Краны шаровые
      • Обратные клапаны
      • Задвижки
      • Сетчатые фильтры
      • Автоматика и принадлежности
      • Регуляторы температуры
      • Смесительные клапаны
      • Предохранительные клапаны
      • Электромагнитные клапаны
      • Контроллеры
      • Затворы
      • Редукторы давления
      • Регуляторы давления
      • Регулирующие клапаны
      • Системы защиты от протечек
      • Электроприводы и редукторы для запорной арматуры
      • Конусные краны
      • Балансировочные клапаны
      • Запорные клапаны
      • Автоматика и шкафы управления

    Нужна помощь?
    Просто позвоните нам!

    Или закажите звонок

    Счетчик воды комбинированный ВСХНК, ВСХНКд

    НаименованиеДуРасход воды
    Qмин, м³/ч
    Расход воды
    Qном, м³/ч
    Расход воды
    Qмакс, м³/ч
    длина, ммТемпература, °СПрисоединениеВес,кгЦена
    ВСХНК-5050/200,05509027055фланец17,6Договорная
    ВСХНК-6565/200,056012030055фланец21,1Договорная
    ВСХНК-8080/200,0512020030055фланец25,1Договорная
    ВСХНК-100100/200,0523030036055фланец30,1Договорная
    ВСХНК-150150/400,2400600500±1555фланец74,6Договорная
    ВСХНКд-5050/200,05509027055фланец18,7Договорная
    ВСХНКд-6565/200,056012030055фланец22,2Договорная
    ВСХНКд-8080/200,0512020030055фланец26,2Договорная
    ВСХНКд-100100/200,0523030036055фланец31,2Договорная
    ВСХНКд-150150/400,2400600500±1555фланец76,9Договорная

    Комбинированный счетчик воды

    Модель: LXF-50-200

    Применение:
    Измерение объема холодной питьевой воды, проходящей по трубопроводу

    Качество:
    ·В качестве сухого счетчика избегаются отложения в регистре. Это обеспечивает четкое чтение в долгосрочной службе.
    ·Главный регистр может вращаться более чем на 360 градусов для удобного чтения в любом положении.
    · Низкая потеря напора.
    ·Низкий пусковой поток.
    ·Новая структура, простое обслуживание.
    ·Может быть оснащен герконовым переключателем.
    ·Особенно подходит для коммерческих, институциональных мест сборки и объектов с неустойчивым использованием и расходом
    ставки.

    Принцип работы
    ·переключающий пружинный клапан направляет поток на соответствующий расходомер, открываясь или закрываясь в зависимости от изменений давления
    по изменению скорости потока.
    ·При низком расходе переключающий клапан закрывается, и только маленький работающий счетчик 2 пропускает воду через байпас
    метр, и использование регистрируется в его реестре.
    · Когда скорость потока увеличивается, на большой расходомер оказывается давление до тех пор, пока скорость потока не достигнет приблизительно
    половина пропускной способности байпасного счетчика.
    В этот момент падение давления приводит к открытию клапана 1, и вода течет как по основному счетчику, так и по байпасу.
    счетчик, а общее потребление считывается путем объединения основного и обходного регистров.
    · Когда расход уменьшается, происходит обратный процесс. Клапан закрыт, и вода течет через небольшой счетчик.

    Строительство
    ·Счетчик модели LXF-50-200 сочетает в себе водомер большого калибра (модель LXLC-B) на магистральной линии, малый водомер
    (модель LXSC-E) на байпасной линии и клапан переключения потока.
    Аннотация: Счетчик воды Вольтмана со съемным элементом LXLC-B.
    LXSC-E
    многоструйный крыльчатый водомер сухого типа.

    Установка
    ·Счетчик должен быть установлен с направлением потока, указанным стрелкой на корпусе счетчика.
    ·Рекомендуется горизонтальное положение регистром вверх.
    · Счетчик должен иметь прямую трубу 10 диаметров перед счетчиком и прямую трубу 5 диаметров после него, чтобы обеспечить
    надлежащий поток через расходомер.
    · Клапаны должны быть установлены спереди и сзади счетчика воды.

    Рабочее состояние:
    температура:
    ≤40℃ для счетчика холодной питьевой воды
    Давление: ≤ 11 МПа

    Максимально допустимая ошибка:
    Qmin→Qt(ex Qt)=±5%;
    Qt→Qs(оба включены)=±2% или ±3%(горячая вода)
    Qmin=минимальный расход, Qt=переходный расход, Qs= максимальный расход.

    Основные технические данные
    Тип Размер счетчика Максимальный расход Номинальный расход Переходный поток Мин. расход Минимальное чтение лекций Максимальное чтение лекций
    мм м3/ч м3
    LXF-50 50 и 15 30 15 0,12 0,03 0,0001 999999+99999
    LXF-65 65 и 20 50 25 0,20 0,05 0,0001 999999+99999
    LXF-80 80 и 20 80 40 0,20 0,05 0,0001 999999+99999
    LXF-100 100 и 20 120 60 0,20 0,05 0,0001 999999+99999
    LXF-150 150 и 40 300 150 0,80 0,20 0,001 9999999+999999
    LXF-200 200 и 50 500 250 1,2 0,30 0,001 9999999+999999

    кг

    Размеры и вес
    Размер счетчика Длина Ширина Высота Соединительная резьба Вес
    Д Д1 Соединительный болт
    мм кг
    50 и 15 280 268 256 165 125 4×M16 20
    65 и 20 370 305 266 185 145 4×M16 26
    80 и 20 370 310 276 200 160 8×M16 27,5
    100 и 20 370 320 286 220 180 8×M16 33
    150 и 40 500 445 345 285 240 8×M20 64
    200 и 50 500 525 375 340 295 8×M20 114,5
    Имя Кол-во Имя Кол-во Имя Кол-во
    1 Корпус(основной счетчик воды) 1 9 Адаптерный фланец 1 17 Болт 2
    2 LXLC-B кроме корпуса 1 10 Прокладка муфты 2 1 18 Байпасный счетчик (LXSC-E) 1
    3 Плоская шайба 8 11 Болт 2 19 Гайка 3
    4 Болт 8 12 Плоская шайба 2 20 Муфта 2 1
    5 Фланцевое уплотнительное кольцо 1 13 Уличный угол 2 1 21 Уплотнительное кольцо муфты 1
    6 Перекидной клапан 1 14 Прокладка муфты 3 22 Уличное колено 1 с обратным клапаном 1
    7 Пружинная шайба 8 15 Соединительная пластина 1 23 Муфта 1 1
    8 Гайка 8 16 Пружинная шайба 2 24 Прокладка муфты1 1

    Понимание вводов и счетчиков воды

    Об авторе:

    Дон Реннер — бывший оператор завода и автор книги «Практическое обслуживание оборудования для водоснабжения и водоотведения». Он также является членом редакционно-консультативного совета Water Engineering & Management.

    Обновлено 03.08.21

    Универсальных вариантов нет в лексиконе большинства предприятий водоснабжения, когда речь идет о входных линиях водоснабжения. Вход водопровода в здание может быть простым или сложным в зависимости от здания и того, что в нем находится. Даже водоснабжение жилых домов может стать предметом разногласий при определенных условиях. Звучит запутанно? На самом деле этого не должно быть, если местный муниципалитет / коммунальное предприятие имеет набор правил, в которых четко прописано, как должна быть установлена ​​​​водопроводная система и какие компоненты размещаются в водопроводной линии, а также кем и по какой цене.

    Есть три важных компонента, которые необходимо учитывать при вводе водопровода: счетчик воды, локальное/дистанционное считывающее устройство и устройство предотвращения обратного потока. Обычно устройства предотвращения обратного потока рассматриваются только для коммерческого/промышленного применения, но их также следует размещать на линиях обслуживания жилых помещений, когда жилое помещение используется в качестве коммерческого учреждения (например, парикмахерская, стрижка собак, обработка фотографий и т. д.). При правильных условиях эти жилища могут быть источником заражения. Однако найти эти домашние предприятия может быть сложно, поскольку они часто не вешают вывеску, рекламирующую их присутствие.

    СВЯЗАННЫЕ: Выбор подходящего счетчика воды

    В этой серии статей будет описана каждая из отдельных функций или компонентов входной линии как отдельных элементов и подробно описано, как каждый из них может использоваться или размещаться. Дополнительная информация в каждой статье будет содержать описание рабочих характеристик каждого устройства, а также некоторые советы по обслуживанию и ремонту. В статьях не рассматриваются водозапорные клапаны или устройства.

    Коммерческие счетчики воды

    Счетчики воды всегда интереснее обсуждать, потому что все знают об их важности для получения дохода коммунальным предприятием. (По крайней мере, автор надеется, что ваши счетчики приносят доход.) Однако счетчики воды также предоставляют такую ​​важную информацию, как запись расхода, обеспечение соотношения производства и потребления, помощь в выявлении утечек в собственности и выявление незаконного использования воды. Последнее происходит, когда владелец собственности использует воду не от подключения к питьевой воде.

    Счетчики воды производятся рядом различных компаний и в различных стилях. Следует помнить, что большинство счетчиков воды изготавливаются в соответствии со стандартами, разработанными в отрасли. Счетчики, изготовленные для использования в Соединенных Штатах, изготавливаются в соответствии со стандартами Американской ассоциации водопроводных сооружений (AWWA) (таблица 1). Это означает, что физическая конструкция имеет одинаковые размеры и что внутренние части каждого типа также имеют некоторые сходные характеристики, хотя они не являются ни одинаковыми, ни взаимозаменяемыми.

    Выбор счетчика всегда основывается на предпочтениях и опыте коммунальных служб. В большинстве утилит используются два или три разных типа от одного или нескольких производителей. Выбранный тип должен основываться на максимальном расходе холодной воды через коммуникационную линию к зданию. Бытовые счетчики обычно имеют размер 3/4 дюйма (или немного меньше) и подключаются к линии обслуживания 1 дюйм. Счетчик меньшего размера приемлем, поскольку расход воды в жилых помещениях редко превышает 25 галлонов в минуту (номинальный расход для счетчика). В случаях, когда расход больше, можно установить расходомер 1 дюйм, но это часто снижает способность расходомера точно регистрировать утечки или очень малые расходы (1/8 галлонов в минуту или меньше). может работать с двумя водяными шлангами и смывным унитазом без какого-либо отрицательного воздействия на поток и давление воды.

    Многоквартирные, коммерческие и промышленные счетчики воды должны быть рассчитаны на максимально ожидаемый расход, а не на размер линии обслуживания, входящей в здание. Имеются опубликованные таблицы, которые могут помочь коммунальным предприятиям определить правильный размер для различных свойств и приложений в зависимости от количества приспособлений и приблизительного использования.

    Услуги водоснабжения, для которых требуются счетчики диаметром более 2 дюймов, нуждаются в составном счетчике. Составные счетчики состоят из небольшого счетчика (от 3/4 до 1 дюйма) для малых потоков и большего счетчика для больших потоков. Такое расположение позволяет утилита для регистрации всего использования низкого расхода, которое происходит, когда один кран включается на короткие промежутки времени.

    Здания, построенные с системами пожаротушения, также должны быть оборудованы счетчиками воды на системе противопожарной защиты. В некоторых случаях противопожарный трубопровод отделен от водопровода питьевой воды, а в других случаях к зданию подключается только один крупный водопровод, обеспечивающий обе потребности.

    Здания с отдельными системами противопожарной защиты должны быть оборудованы контрольным извещателем, регистрирующим расход пожарной линии. Кроме того, расходомер должен быть сконструирован с малым расходомером для регистрации любого используемого небольшого расхода. Другим вариантом является использование комбинации составного и пожарного расходомера.

    Конструкция малых водомеров

    Водосчетчики бывают четырех основных типов: объемные, многоструйные, одноструйные и турбинные (рис. 1). Кроме того, есть некоторые электронные счетчики, но их использование не так широко распространено. Обозначения относятся к расходу воды через счетчик и способу измерения и регистрации расхода.

    Корпус счетчика может быть изготовлен из бронзы, латуни или пластика и обычно доступен из различных материалов от любого производителя. Внутренняя измерительная камера изготовлена ​​из термопластичного компаунда и может быть заменена как единое целое. Регистр или записывающий компонент монтируется снаружи корпуса и часто приводится в действие магнитом. До сих пор могут использоваться очень старые счетчики с механическим приводом, но они редки.

    Работа измерительной камеры зависит от типа конструкции счетчика. Счетчики объемного типа обычно имеют нутирующий диск или колеблющийся поршень в измерительной камере. Вода поступает в камеру через отверстие сбоку и течет через диск или поршень, высвобождаясь через другое боковое отверстие.

    Каждое устройство, измеряющее расход воды, выполняет разные действия. Осциллирующие поршневые расходомеры передают свое движение шпинделю, установленному в верхней части корпуса и снабженному магнитом. Вода, протекающая через поршень, вращает магнит, который затем приводит в действие записывающий механизм.

    Измерительные устройства с нутирующими дисками качаются внутри камеры и не вращаются. Однако колебательное движение сдерживается нижним шаром и гнездом, и только маленький шпиндель наверху совершает круговое движение. Это круговое движение передается соединительным звеном во вращательное движение, которое приводит в движение магнит, установленный на шпинделе, снаружи камеры. Этот магнит приводит в действие вторичное устройство в записывающем механизме.

    Многоструйные счетчики также изготавливаются со съемной термопластовой измерительной камерой. Однако в этих счетчиках вода поступает в нижнюю часть камеры и течет вверх мимо рабочего колеса (или ротора), которое выглядит как ряд лопастей, отходящих от ступицы, установленной на опорных валах. Вода, протекающая мимо лопастей, заставляет их вращаться вокруг своей оси. Верхний вал имеет на своем конце магнит, который передает вращательное движение крыльчатки другому устройству в записывающей головке.

    Некоторые новые модели многоструйных расходомеров имеют специальный внешний корпус, расположенный под прямым углом к ​​резьбовым соединениям сервисной линии. Эта установка позволяет воде входить сбоку корпуса, а затем течь вверх через рабочее колесо. Преимущество состоит в том, что линия обслуживания счетчика не должна быть горизонтальной, при этом расход воды измеряется так, как если бы он находился на горизонтальной плоскости.

    Одноструйные счетчики состоят из корпуса из бронзы, латуни или сплава, в котором находится измерительная крыльчатка и камера, расположенная немного не по центру по отношению к патрубкам потока воды. Вода, поступающая в корпус, направляется через одно отверстие в камеру рабочего колеса. Вода, обтекающая крыльчатку по касательной, заставляет ее вращаться вокруг опорной оси. Это вращение приводит в действие магнитную муфту записывающей головки.

    Турбинные счетчики обычно изготавливаются из бронзы или латуни, хотя могут использоваться и некоторые другие сплавы. Измерительная камера изготовлена ​​из термопластичного материала и вынимается из основного корпуса. Рабочее колесо (ротор) установлено горизонтально внутри измерительной камеры на наборе опорных шпинделей/валов. Измерительная камера часто оснащена рядом выпрямляющих лопастей, которые контролируют направление воды, поступающей в камеру рабочего колеса.

    Вода, проходящая через камеру, заставляет вращаться рабочее колесо. Поскольку это вращение параллельно потоку воды, необходим набор червячных или конических шестерен, чтобы изменить направление движения таким образом, чтобы оно было перпендикулярно потоку воды. Это изменение направления позволяет магниту, расположенному на конце вала, магнитно соединяться с записывающим устройством в верхней части корпуса.

    Разновидностью турбинного счетчика является пропеллерный счетчик. В счетчике этого типа используется коническая изогнутая крыльчатка, помещенная в открытую трубу для регистрации расхода воды. Эти счетчики используются в качестве счетчиков продукции (колодцев и заводских стоков) или счетчиков пожарных гидрантов, а не счетчиков потребления из-за их неспособности регистрировать низкие расходы.

    Конструкция большого счетчика воды

    Существует несколько различных типов больших счетчиков, используемых в коммерческих, многоквартирных и промышленных целях. Однако эти счетчики не имеют специальных или иных методов измерения расхода воды. Вместо этого они используют комбинацию одного или нескольких из тех типов расходомеров (прямого смещения, турбины и т. д.), которые обсуждались ранее.

    Некоторые счетчики (11/2 дюйма и 2 дюйма), используемые в четырех- и шестиквартирных многоквартирных домах, по-прежнему могут представлять собой единый счетчик, как описано ранее. Единственная разница заключается в их физических размерах, максимальной пропускной способности (120-170 галлонов в минуту) и потере низкой точности потока. Однако, если в здании есть другие жилые помещения или более высокий расход, то обычно используется составной счетчик.

    Преимущество составного расходомера по сравнению с одиночным счетчиком заключается в его способности более точно регистрировать малые расходы, при этом обеспечивая такой же высокий расход и помещаясь в том же общем пространстве. Например, один 2-дюймовый дисковый расходомер имеет диапазон расхода от 1 1/2 галлонов в минуту до 170 галлонов в минуту с непрерывной производительностью 100 галлонов в минуту. 2-дюймовый составной расходомер того же производителя имеет диапазон расхода от 1/4 галлонов в минуту до 170 галлонов в минуту. непрерывный поток. Если бы это была шестиквартирная квартира, от 15 до 20 процентов используемой воды составляли бы менее 11/2 галлонов в минуту.

    Составные расходомеры обычно изготавливаются размерами от 2 до 6 дюймов и имеют разные диапазоны расхода для каждого размера. Как правило, диапазон измерения низкого расхода находится где-то между 1/4 и 1/2 галлона в минуту, а высокий расход простирается примерно до 1500 галлонов в минуту. Некоторые производители также выпускают 8-дюймовые расходомеры с расходомером от 1 до 2000 галлонов в минуту.

    Счетчики смесей (рис. 2) обычно состоят из небольшого расходомера, который может измерять до 25 галлонов в минуту, и турбинного расходомера, который обрабатывает остальную часть расхода. производители помещают их в единый литой бронзовый или латунный корпус, выполненный с фланцевыми соединениями.Поскольку все они изготавливаются в соответствии со стандартами AWWA, внешние размеры обычно одинаковы, с некоторыми физическими отличиями.Кроме того, некоторые производители изготавливают составные счетчики с другими чем один корпус, чтобы они могли вместить свои индивидуальные стили измерителя.0003

    Те счетчики, которые имеют общий корпус, обычно имеют какую-либо отводящую пластину или клапан, расположенный внутри основного корпуса счетчика. Назначение отводящего устройства – направить поток воды в нужную часть счетчика. Поэтому, когда поток становится больше, чем верхний предел малого расходомера, ворота открываются, и вода направляется в турбину с большим расходом или записывающее устройство. В некоторых случаях составной счетчик имеет отдельные записывающие головки для отдельных измерительных устройств, в то время как в других случаях поставляется одно записывающее устройство.

    Противопожарные счетчики — это еще один счетчик большого типа, который обычно можно найти в промышленных, коммерческих и многоквартирных (квартирных или многоквартирных) зданиях, в которых есть системы пожаротушения. Однако эти счетчики изготавливаются самых разных типов (рис. 3). Тот, который выбирается для любого конкретного приложения, будет зависеть от коммунального предприятия, обслуживающего имущество, и правил, которым они следуют. Не у всех одинаковые требования.

    Например, некоторые коммунальные службы не заботятся о том, сколько воды используется в системе орошения здания. Для этих применений простая проверка детектора с помощью небольшого байпасного расходомера зафиксирует только небольшое количество воды, используемой для тестирования или промывки, и практически не зарегистрирует воду, если система активирована. Другим коммунальным службам нужен точный учет всей использованной воды, и им требуются счетчики пожарной линии, оснащенные счетчиками составных и магистральных линий. Обычно это от 6 до 12 метров.

    Как правило, измерительная камера пожарного счетчика является счетчиком пропорционального типа и не изготавливается с индивидуальным корпусом или камерой. Вместо этого измерительная секция похожа на многоструйную камеру, расположенную в верхней части корпуса. Расположение измерительной секции обеспечивает беспрепятственный проход воды из системы пожаротушения через счетчик. Это также предотвращает повреждение измерительной секции в случае, если подрядчик оставил что-то крупное в трубе. Однако во многих новых установках перед расходомером необходимо установить сетчатый фильтр, чтобы предотвратить такое повреждение. Эти сетчатые фильтры рассчитаны и изготовлены таким образом, чтобы не было ограничений для потока воды. Вот как обойти счетчик воды с помощью трубы.

    Размер и выбор коммерческого водомера

    Выбор водомера для здания обычно основывается на предыдущем опыте или существующих критериях. Если нет доступных предыдущих данных, выбор должен быть основан на спросе или предполагаемом потреблении здания с использованием некоторых существующих формул потока устройств. Этот счетчик никогда не должен основываться на размере линии водоснабжения, если только здание не имеет противопожарной защиты.

    Рассчитать потребность в воде для приложения несложно, но для этого требуется набор строительных планов или проверка на месте. Поскольку инспекция на месте может быть проведена только при почти завершенном здании (немного поздно выбирать счетчик), обычно необходимы планы. Лучшее время для рассмотрения плана — во время подачи заявки на разрешение и до начала любого строительства.

    Большинство производителей счетчиков, а также AWWA имеют таблицы, в которых указаны нормы потребления различных строительных приспособлений. Использование этих таблиц и подсчет количества светильников обеспечит максимальный спрос на здание. Затем эту сумму можно изменить в соответствии с фактическим спросом, оценив количество светильников, которые будут использоваться в любой момент времени.

    Например, если здание представляет собой многоквартирный дом из четырех квартир, потребность в воде может основываться на трех из четырех квартир, использующих одно и то же оборудование, например, душ по утрам в сочетании с парой туалетов. (туалеты) и уборные (умывальники). Затем этот прогнозируемый максимальный расход в галлонах в минуту можно сравнить с пропускной способностью производителя расходомера для данного размера расходомера. Если прогнозируемый расход составляет 50 галлонов в минуту, то потребуется расходомер со стандартной пропускной способностью выше этого значения.

    Большинство счетчиков имеют избыточную мощность по сравнению с нормальным рабочим диапазоном. Однако это превышение никогда не должно использоваться в качестве основы для выбора расходомера. Он лишь обеспечивает подушку для пиковых потоков, которые не имеют большой продолжительности. Опять же, не забудьте проверить низкий рейтинг расхода на расходомере. Улавливание утечек, происходящих в старых зданиях, не только обеспечивает доход, но также может помочь коммунальным предприятиям предупредить владельца здания о проблеме и сэкономить воду.

    Полноразмерные счетчики могут использоваться для промышленных применений с большими линиями обслуживания. Даже если в настоящее время в здании нет внутреннего спроса на 8-дюймовую линию, проще установить 8-дюймовую противопожарную линию или составной счетчик, чем пытаться рассчитать, каким станет потребление здания в ближайшие годы. Когда линия обслуживания (от 16 дюймов до 24 дюймов) больше, чем размер счетчика, линия обслуживания может быть объединена для размещения двух или более счетчиков небольшого размера, которые будут обеспечивать такой же объем потока, как и линия обслуживания.

    Здания (коммерческие счетчики воды), которые имеют системы противопожарной защиты, но имеют лишь небольшую потребность в воде, требуют другого метода выбора счетчика воды. Для этих применений питьевая вода для здания часто отводится от основной линии и не требует полноразмерного счетчика. Чтобы быть наиболее эффективной, система противопожарной защиты должна быть оснащена контрольным счетчиком извещателя (включая сетчатый фильтр), а на малой линии должен быть счетчик, соответствующий требованиям светильников.

    Установка коммерческого счетчика воды

    Все счетчики воды должны быть установлены в соответствии с инструкциями производителя. Они должны быть расположены в доступном месте, защищенном и имеющем достаточно места для работы. Если счетчик представляет собой составной или более крупный тип, то необходимо учитывать размер или тип испытательного оборудования, которое будет использоваться. Он должен учитывать возможность безопасного сброса испытательной воды без причинения ущерба зданию водой.

    Поскольку многие электрики заземляют электрическую систему на водопроводные трубы, необходимо уделить внимание защите счетчика и всех, кто работает с системой, от блуждающих электрических токов. Обычно это достигается установкой перемычки через счетчик, а также заземлением электрической линии на входящей стороне линии обслуживания. Во многих новых постройках из-за изменений в электротехнических нормах требуется отдельный заземляющий стержень для электроснабжения, расположенного за пределами здания. В некоторых случаях это необходимо, поскольку устанавливаемые новые пластиковые коммуникации не обеспечивают возможности заземления.

    Проверка счетчиков воды

    Проверка счетчиков часто вызывает споры. Для начала нужны деньги. Это также доставляет неудобства владельцу недвижимости, а также мешает нормальному распорядку дня. Однако почти во всех случаях затраты на проверку и замену счетчика (при необходимости) более чем компенсируются увеличением дохода в течение срока службы счетчика. Это особенно актуально для районов со средним или более высоким расходом воды. Тщательный и хорошо продуманный план – лучший подход.

    Частота проверки счетчика зависит от нескольких факторов: размер счетчика, качество воды, использование, обращения в службу поддержки и область применения. Производители и другие ассоциации (AWWA) рекомендовали стандартное время циклов испытаний счетчиков, которое за многие годы оказалось удовлетворительным. Многие утилиты также имеют установленные программы, которыми они с удовольствием поделятся с заинтересованными лицами.

    Как правило, большинство счетчиков в жилых помещениях следует проверять с интервалом в 10 или 15 лет. Тестовый образец из нескольких метров в заданной области поможет вам определить текущую точность счетчика. Это может быть выполнено с помощью портативного контрольного счетчика в любое время, когда поступает вызов службы для проверки счетчика с низкой регистрацией или жалоба на высокий счет за воду (при условии отсутствия утечек).

    Если показания счетчиков относительно точны (95 процентов), то общая программа тестирования может быть отложена. Более низкая точность является катализатором для общей программы испытаний. Если коммунальное предприятие получает много обращений в службу поддержки остановленных счетчиков, следует запустить программу тестирования. Кроме того, если многие из счетчиков показывают большие неточности, то следует инициировать программу замены и ремонта без прохождения программы тестирования.

    Большие счетчики следует проверять чаще, особенно если в здании используется большое количество воды. Обоснование заключается в том, что счетчики с малым расходом часто отстают в своей регистрации, в результате чего коммунальное предприятие имеет повышенный объем неучтенной воды и приводит к потере доходов. В некоторых случаях стоимость тестирования и последующего ремонта может превышать прибыль от упущенной выгоды, но частота программы тестирования не должна меняться.

    Тестирование более крупных расходомеров с интервалом в два-три года может показаться некоторым чрезмерным, но в большинстве случаев это должно быть экономически эффективным. Это особенно актуально для многоквартирных домов (или квартир/кондоминиумов), где часто используется низкий расход воды (например, смыв в туалете и умывальники/раковины). Если есть какие-либо опасения по поводу экономической выгоды, запись о затратах на тестирование по сравнению с прибылью может использоваться в качестве основы для программы тестирования. Время тестирования также даст коммунальному предприятию возможность провести жизненно важную проверку счетчика на наличие фальсификации или других проблем.

    Счетчик воды проверяется разными способами. Для жилых счетчиков проще заменить и протестировать счетчик на стенде, чем пытаться проверить в доме. Однако существуют портативные измерительные приборы, которые можно использовать дома и которые дают точные результаты. Счетчики большего размера обычно можно проверить только на месте, что означает необходимость отключения воды или предоставления каких-либо других средств для подачи воды на время проведения испытания. Наличие заблокированной байпасной линии вокруг счетчика позволит снабжать здание водой во время проведения теста.

    В других случаях здание может обслуживаться двумя или более линиями (обычно в больницах), что позволяет отключить одну из них за раз. Если нет другого способа обеспечения водой во время проверки счетчика, то необходимо принять меры для проведения проверки в нерабочее время, отличное от обычного. Обычно это включает в себя большую координацию и оплату сверхурочных. Тем не менее, это испытание нельзя игнорировать или откладывать.
