Распределительный коллектор для водоснабжения
Главная
>
Распределительный коллектор
>

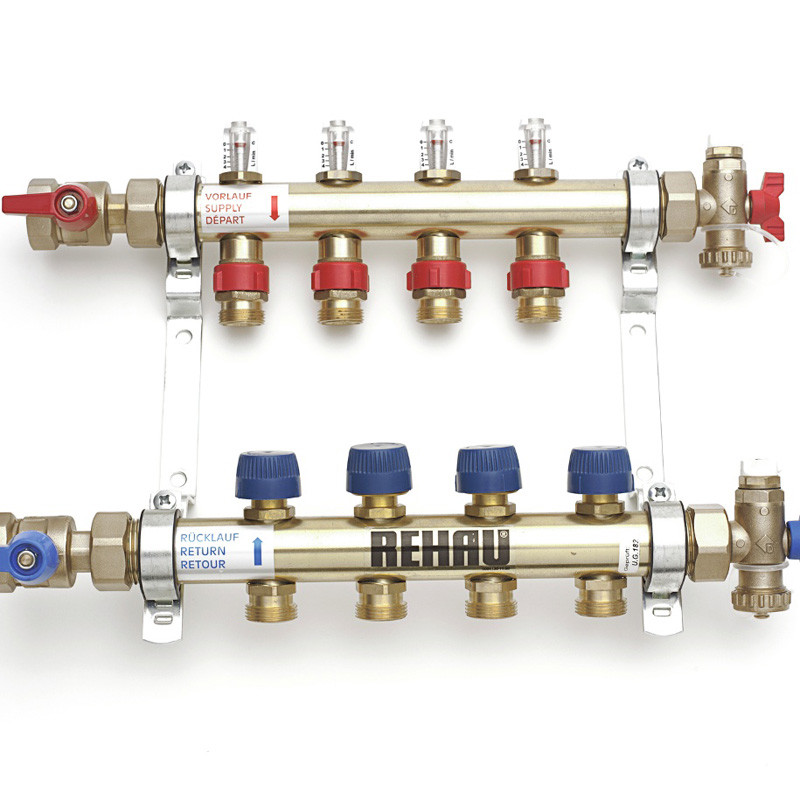

Распределительный коллектор для водоснабжения
Устройство, которое предназначено для разводки водопроводных труб, называется распределительным коллектором. Гребенка выравнивает давление внутри трубопровода, и помогает рабочим жидкостям равномерно распределяться по площади всей системы.
Применяют гребенку для горячего и холодного водоснабжения, а также систем отопления. Это популярный агрегат, который используется сегодня не только в частной недвижимости, но на предприятиях, в том числе на фабриках, в магазинах и на складах.
По варианту своего функционирования гребенка может быть представлена в двух исполнениях – отсекающее устройство либо изделие регулируемого типа. В первом варианте чаще всего применяют шаровой кран¸ а во втором – кран-букса.
Особенности современных распределительных контуров
Приобретая гребенку для системы своего водопровода, покупатель может рассчитывать на стабилизацию давления в системе.
Также благодаря изделию можно устранить проблему резких температурных колебаний в отапливаемых помещениях, ведь каждый отопительный прибор будет получать равное количество рабочей жидкости. Равномерное распределение тепла будет способствовать экономии, а значит приобретать распределительный коллектор для водоснабжения и отопления более чем выгодно.
Стоит отметить и тот факт, что установка коллектора позволяет перекрывать линию водоснабжения частично, например, в ванной комнате для ремонта сантехники не затрагивая другие узлы забора воды.
Какими бывают распределительные коллекторы для воды?
Производители часто изготавливают гребенки в разном цветовом исполнении. Для простоты применения коллектор может быть синим и красным, то есть отдельно для горячей и холодной воды.
Отличаются гребенки и количеством отводов, которое варьируется от 2-ух до 4-х. Распределительные коллекторы легко можно сочетать между собой, создавая, таким образом, масштабную конструкцию, предназначенную для подключения большого количества узлов.
Благодаря гребенке можно спрятать от посторонних глаз всю систему разводки. Но чтобы выполнить все без ошибок и лишних материальных затрат, желательно установить конструкцию еще на стадии возведения здания.
Как правильно выбрать распределительный коллектор для водоснабжения?
Чтобы не ошибиться при выборе гребенки, важно определиться с ее назначением. Современные изделия изготавливают из различных материалов, в том числе латуни, бронзы, нержавеющей стали и меди. Лучше всего остановить свой выбор на качественной продукции надежного производителя.
Перед тем как выбрать гребенку получите консультацию специалиста. Приобретайте товар только у проверенной фабрики, которая дорожит своей репутацией, предлагает гарантии качества и функционирует не первый год. Обратите внимание на цену, качественный коллектор не может стоить слишком дешево. Перед оплатой товара оцените весь ассортимент компании-продавца.
Обязательно учтите:
- — Показатель пропускной способности гребенки.
- — Параметры давления, которые являются оптимальными для того или иного агрегата.
- — Возможность модернизации устройства.
- — Срок эксплуатации и цену.
Если вы не уверены в своей компетенции и мало что знаете о нюансах разводки водопроводных/отопительных систем, лучше не ставить эксперименты и получить консультацию квалифицированного специалиста. Профессионал подберет оптимальный вариант, расскажет обо всех особенностях современных распределительных коллекторов и нюансах монтажа.
Гребенки по конструктивному исполнению могут быть простыми и сложными:
- — Первый вариант лишен возможности управлять потоком воды. Гребенка этого образца стоит относительно недорого и имеет упрощенную конструкцию, состоящую из патрубка + 2 ответвления.
- — Второй вариант часто дополнен вспомогательными устройствами. Это могут быть датчики для фиксации и определения давления в системе, запорная арматура, блоки автоматики. Сложные гребенки укомплектовываются датчиками температуры, которые могут быть электронными или механическими.
Сложные гребенки укомплектовываются датчиками температуры, которые могут быть электронными или механическими.Установка гребенки: как не совершить ошибок при монтаже?
Распределительную гребенку установить не так-то просто, как может показаться на первый взгляд. Сегодня в интернете можно отыскать множество способов и советов, как сделать все быстро и просто, но насколько они эффективны и безопасны, сложно определить. Именно поэтому эксперты рекомендуют доверить монтаж коллектора для нормализации давления в системе только опытным мастерам. К тому же приобретать гребенку важно напрямую от производителя и с гарантиями качества.

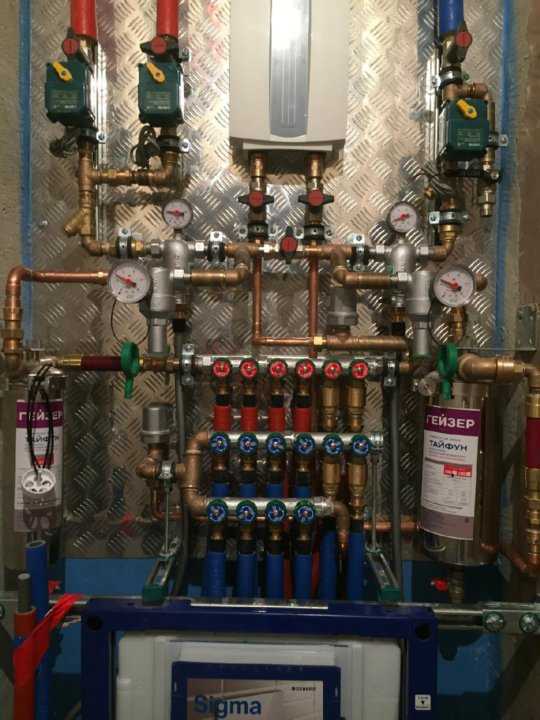

Коллектор распределительного типа устанавливают в разных местах. Это может быть специальный шкаф, сделанный из металла или пластика, а также ниша в стене. Важно чтобы гребенка была установлена в помещении с низким показателем влажности (кладовая комната, коридор, другое подсобное помещение).
Этот факт положительным образом отразиться на эксплуатационном периоде изделия, и обеспечит безотказное его функционирование на протяжении длительного периода времени.
Коллекторы гребенки FAR (ФАР) для воды и отопления. Низкая цена. Официальный дилер
Артикул:
3821
Хромированный модульный коллектор с 2 отводами
Артикул:
3822
Хромированный модульный коллектор с 3 отводами
Артикул:
3824
Хромированный модульный коллектор с 4 отводами
Артикул:
3823
Хромированный модульный коллектор с 4 отводами
Артикул:
3818
Концевой регулирующий модульный коллектор с двумя отводами
Артикул:
3819
Концевой регулирующий модульный коллектор с тремя отводами
Артикул:
3860
Хромированный модульный коллектор с 2 отводами и встроенными запорными вентилями для регулировки системы
Артикул:
3870
Хромированный модульный коллектор с 3 отводами и встроенными запорными вентилями для регулировки системы
Артикул:
3873
Хромированный модульный коллектор с 4 отводами и встроенными запорными вентилями для регулировки системы
Артикул:
3872
Хромированный модульный коллектор с 4 отводами и встроенными запорными вентилями для регулировки системы
Артикул:
3859
Концевой модульный коллектор с 2 отводами и встроенными запорными вентилями для регулировки системы
Артикул:
3869
Концевой модульный коллектор с 3 отводами и встроенными запорными вентилями для регулировки системы
Артикул:
3879
Коллекторы с балансировочными вентилями НР-ВР
Артикул:
3825
Коллектор регулирующий НР-ВР, проходной с 2 отводами (МР)
Артикул:
3850
Коллектор регулирующий НР-ВР, проходной с 3 отводами (МР)
Артикул:
3856
Коллектор регулирующий НР-ВР, проходной с 4 отводами (МР)
Артикул:
3855
Коллектор регулирующий ВР-ВР, проходной с 4 отводами (МР)
Артикул:
3826
Коллектор регулирующий ВР, концевой с 2 отводами (МР)
Артикул:
3851
Коллектор регулирующий ВР, концевой с 3 отводами (МР)
Артикул:
3878
Коллекторы с балансировочными вентилями
Артикул:
3875
Коллектор запорный НР-ВР, проходной с 2 отводами (МР)
Артикул:
3900
Коллектор запорный НР-ВР, проходной с 3 отводами (МР)
Артикул:
3906
Коллектор запорный НР-ВР, проходной с 4 отводами (МР)
Артикул:
3905
Коллектор запорный ВР-ВР, проходной с 4 отводами (МР)
Артикул:
3876
Коллектор запорный ВР, концевой с 2 отводами (МР)
Артикул:
3901
Коллектор запорный ВР, концевой с 3 отводами (МР)
Артикул:
3834
Коллектор регулирующий НР-ВР, проходной, из латуни стойкой к дезоцинковыванию, с 2 отводами (МР)
Артикул:
3835
Коллектор регулирующий НР-ВР, проходной, из латуни стойкой к дезоцинковыванию, с 3 отводами (МР)
Артикул:
3837
Коллектор регулирующий НР-ВР, проходной, из латуни стойкой к дезоцинковыванию, с 4 отводами (МР)
Артикул:
3836
Коллектор регулирующий ВР-ВР, проходной, из латуни стойкой к дезоцинковыванию, с 4 отводами (МР)
Артикул:
3827
Коллектор регулирующий НР-ВР, проходной, из латуни стойкой к дезоцинковыванию, с 4 отводами (М33х1,5) для пластиковых и металлопластиковых труб Ø25-26
Артикул:
3750
Коллектор параллельный, проходной, модульный с 4 отводами (МР), хромированный
Артикул:
3751
Коллектор параллельный, проходной, сборный (МР), хромированный
Артикул:
3752
Коллектор параллельный, левосторонний, регулирующий, проходной, модульный, из латуни стойкой к дезоцинковыванию, хромированный
Артикул:
3753
Коллектор параллельный, правосторонний, регулирующий, проходной, модульный, из латуни стойкой к дезоцинковыванию, латунный
Артикул:
3754
Коллектор параллельный, регулирующий, проходной, сборный, из латуни стойкой к дезоцинковыванию
Серия коллекторов (гребенок) MultiFAR для воды и отопления.
Италия. Официальный поставщик в России.
Серия MultiFAR — это коллекторы со встроенными регулирующими и запорно-балансирующими вентилями. Управляющая ручка вентиля и закрывающийся колпачок отсекателя расположены на передней поверхности, предоставляя пользователю легкость обслуживания без необходимости использования специальных инструментов. Они по праву заслужили самые высокие положительные отзывы на всех строительных форумах в интернете!
Коллекторы позволяют не только полностью открыть/закрыть поток, но и точно регулировать расход по каждому потребителю. Их устанавливают в гидравлические системы с давлением до 10 атм и температурой до 100 °С. Коллекторы со встроенными регулирующими вентилями можно ставить на подающую и обратную линию. Регулирование расхода производится без использования специальных инструментов. Уплотнительное кольцо (из EPDM) на седле клапана обеспечивает надежность работы клапана в течение длительного периода эксплуатации.
Серия MultiFAR включает в себя также параллельные коллекторы (код 3754), которые позволяют производить монтаж оборудования в разрез стояка холодного или горячего водоснабжения. При этом размер гребенки не превышает размера стандартной кафельной/облицовочной плитки.
Сборка коллектора очень проста и позволяет собрать любое количество отводов. «Концевые» коллекторы с входом только с одной стороны (вторая сторона не имеет прохода) исключают необходимость установки заглушки и возможность дополнительного риска протечки в месте присоединения заглушки к гребенке.
Один отвод регулирующего коллектора или гребенки диаметром 3/4” или 1” имеет пропускную способность 2,5 м3/час и может обеспечить расход ~1 м3/час (до 17 л/мин) при скорости течения 1 м/сек.
Коллектор диаметром 1” обеспечит в системе отопления расход теплоносителя 2000 кг/ч и тепловую нагрузку до 45 кВт.
Один отвод коллектора диаметром 1 ¼” (код 3827) имеет пропускную способность 3,5 м3/час и может обеспечить расход ~1 м3/час.
Коллектор может работать с тепловой нагрузкой до 80 кВт (рис. 8)
Система водоснабжения с регулирующими гребенками MultiFAR.
В серии MultiFAR есть две разновидности коллекторов со встроенными запорно-балансирующими вентилями.
Гребенки с защитными металлическими колпачками имеют металлическое уплотнение седла, что предохраняет его от износа и обеспечивает точность регулирования расхода для каждого потребителя. Шпиндель клапана уплотняется изнутри с помощью резинового кольца, что обеспечивает легкость и долговременность эксплуатации. Коллекторы можно ставить в систему водоснабжения или отопления (на подающую и обратную линию)
Пропускная способность одного отвода коллектора составляет 2,25 м3/час и позволяет подать расход ~1 м3/час при скорости течения 1 м/сек.
Коллекторы с защитными белыми колпачками — это новая модификация коллектора с запорными вентилями, который позволяет не только точно произвести балансировку контуров, но и визуально контролировать положение клапана, т.
к. регулирующая ручка модифицированного коллектора снабжена шкалой поворотов открытия клапана.
Степень открытия определяется по риске на коллекторе, которая совпадает с каким-либо значением на шкале ручки. Вентили вращаются на 360° между позициями: «0» — полностью закрытый и «5.5» — полностью открытый. Ручку можно вращать рукой без использования каких-либо дополнительных инструментов, что упрощает регулировку. При вращении ручка не перемещается в вертикальной плоскости, поэтому габаритные размеры коллектора остаются неизменными, что позволяет устанавливать и регулировать коллектор даже в ограниченном пространстве.
После настройки клапанов можно установить защитный колпачок, который защитит от возможных несанкционированных воздействий.
Измененная конфигурация золотника вентиля имеет классическую форму балансировочного вентиля с хорошо обтекаемыми конфигурациями, которые препятствуют шумообразованию и возникновению кавитации.
Пропускная способность одного отвода коллектора 1,26м3/час.
Регулирующий коллектор START
Регулирующий коллектор START выполнен из DZR-латуни, т.е. из латуни, в которой цинк связан в сплаве легированием, благодаря чему предотвращено его вымывание. Это гарантирует сохранение прочностных свойств изделия на длительный период эксплуатации.
Коллектор START способен выдержать рабочее давление в системе до 25 Атм.
Используя отдельные модули гребенок, можно собрать общий коллектор с расстояниями между отводами 100 и 200 мм. Соединение коллекторов осуществляется при помощи двух винтов из нержавеющей стали. Уплотнительная прокладка между двумя коллекторами сделана из материала EPDM, устойчивого к высоким температурам. Фланцевое соединение модулей коллектора обеспечивает на 100% расположение отводов в одной плоскости.
Коллекторы этой серии имеют условный диаметр от 32 мм до 50 мм и отводы от 15 до 25 мм, такие пропорции обеспечивают необходимую пропускную способность с минимальной потерей напора.
Установив коллектора подобного типа, можно одним отводом обеспечить расход до 2 м3/час при скорости течения 1 м/сек с пропускной способностью от 4 до 8 м3/час. Кроме установки в котельной коллекторы также рекомендуется использовать для обеспечения равномерной раздачи воды после участка ввода, т.к. в этом случае необходимы коллекторы с большой пропускной способностью.
Коллектор START из модулей с межосевым расстоянием 100 мм идеально подходит для установки счетчиков воды или моторизованных шаровых кранов. Межосевые расстояния между отводами 100 и 200 мм позволяют устанавливать водосчетчики как вертикально, так и горизонтально. В зависимости от количества пользователей и от расхода воды имеются различные размеры отводов.
На коллекторы START с межосевым расстоянием 200 мм можно устанавливать зонные шаровые краны и циркуляционные насосы. Моторизованные шаровые краны в основном устанавливаются для автоматической регулировки температуры в различных помещениях. Для удобства можно установить их непосредственно в котельной так, чтобы управлять всей установкой с одного распределительного коллектора.
Сервоприводами можно управлять от комнатных термостатов или любого прибора, дающего сигнал вкл./выкл. Благодаря вентилям, установленным на каждом ответвлении, можно устанавливать или заменять оборудование без отключения или опорожнения всей системы. На регулирующих ручках расположены два отверстия для установки пломбы.
Рис. Регулирующие коллекторы START
