Датчик давления воды в системе водоснабжения: устройство, монтаж, регулировка

1. Алгоритм работы и назначение
2. Конструктивные особенности
3. Рекомендации по установке
4. Самостоятельная настройка

Для того чтобы параметры работы автономных систем водоснабжения (в частности, давление в трубопроводе) могли регулироваться автоматически, используют различные технические устройства, одним из которых является датчик давления воды. Этот элемент систем водоснабжения, в которые вода подается из скважин посредством насосных станций, позволяет не только контролировать параметры таких систем, но и управлять их работой. Датчик давления воды в системе водоснабжения позволяет в автоматическом режиме, без участия человека, включать и отключать насосные станции.

Реле давления предназначено для автоматической регулировки включения и отключения подачи воды в систему водоснабжения

Алгоритм работы и назначение

Датчик для регулирования давления воды (реле, сенсор давления) работает по следующему алгоритму:

• В тот момент, когда открываются краны и объем жидкости в гидроаккумуляторе уменьшается, в водопроводе снижается давление воды.
• Когда давление в системе водоснабжения достигает минимально допустимого значения, контакты датчика, регулирующего данный параметр, замыкаются.
• Замыкание контактов датчика давления приводит к запуску насоса, который отвечает за подачу воды из скважины.
• При закачивании воды из скважины давление в водопроводе начинает возрастать.
• После того как давление воды в водопроводе достигнет максимально допустимого значения, контакты датчика размыкаются, что приводит к отключению насосного оборудования.

Работая в подобном режиме, датчики давления воды позволяют сохранять напор жидкости в водопроводе на постоянном уровне. Если не использовать такое устройство в трубопроводе, то насос, подающий воду, придется включать и отключать вручную. Это не только не позволит поддерживать давление воды в системе на постоянном уровне, но и может привести к возникновению гидравлических ударов и работе насосного оборудования в холостом режиме.

Блок автоматики, состоящий из реле давления, манометра и фитинга

Сенсоры давления воды, установленные на одном из узлов системы водоснабжения, выполняют еще одну важную функцию – сигнализируют о текущем давлении и выводят данные о его значении на контрольные приборы, простейшим из которых является манометр.

Таким образом, устанавливая датчик давления воды (электронный или механический), обеспечивают стабильность работы водопровода, а также защищают элементы его оснащения от негативных факторов, таких, например, как гидравлические удары и работа насоса «всухую».

Конструктивные особенности

Как уже говорилось выше, существуют как механические, так и электронные реле давления воды. У тех и у других основным рабочим органом является мембрана, выступающая в роли одной из стенок их внутренней емкости, в которую поступает вода. Отклоняясь под напором воды, мембрана воздействует на остальные элементы датчика, в итоге и происходит срабатывание устройства.

Устройство мембранного датчика давления

Элементами, на которые воздействует отклоняющаяся мембрана, в механических датчиках являются контакты, которые при смыкании или размыкании включают и отключают насосное оборудование. Электронный датчик давления работает по несколько иному принципу. Деформация мембраны в таком устройстве преобразуется в управляющий электрический аналоговый сигнал, который затем усиливается, подвергается оцифровке и поступает в блок автоматической регулировки работы трубопровода.

Механические датчики давления, которые также называют контактными, используются чаще, чем электронные. Объясняется это как простотой конструкции такого устройства, так и его более доступной стоимостью. В частности, регулярно осуществляют установку механических датчиков давления воды в системах отопления и водоснабжения бытового типа.

Устройство бытового реле давления воды

Конструкцию механического датчика составляют:

• патрубок, при помощи которого осуществляется подсоединение устройства к элементам трубопровода;
• мембрана;
• контактная группа;
• две пружины разного диаметра, посредством которых выставляется уровень наибольшего и минимального давления, при котором устройство должно срабатывать.

Датчик давления в разобранном виде

Пружина большего диаметра, устанавливаемая в датчики механического типа, определяет уровень давления воды в трубопроводе, при котором устройство сработает и отключит подающий насос. Вторая пружина отвечает за нижний предел срабатывания датчика, а если выразиться точнее, то диапазон значений, при выходе за который датчик сработает на включение и запустит насос, подающий воду в трубопровод.

Конструкция механических датчиков предусматривает возможность регулировать степень сжатия обеих пружин. При сжатии пружины большего диаметра увеличивается значение давления воды, при котором устройство будет срабатывать. Если сильнее сжать пружину меньшего диаметра, то увеличится разность давлений между уровнями срабатывания.

Принцип регулировки механического датчика давления

Рекомендации по установке

Если вы решили установить датчик давления своими руками, сначала ознакомьтесь с информацией о том, как это правильно сделать. Обычно в качестве места для установки датчика или реле давления выбирают ту часть водопровода, которая расположена после насоса и гидроаккумулятора, перед фильтрующими элементами. Объясняется это тем, что данная часть водопровода характеризуется меньшими скачками давления. Следует также иметь в виду, что эксплуатация многих моделей датчиков контроля давления воды допускается только внутри помещений. Это обязательно указывается в инструкции к таким устройствам.

Для установки датчиков применяются специальные тройники-разветвители, которые позволяют при помощи одного монтажного элемента подключить к водопроводу сам датчик, гидроаккумулятор и манометр. При установке датчика, кроме тройника, может потребоваться дополнительный переходник, о приобретении которого следует позаботиться предварительно. В любом случае схема подключения к водопроводу реле определяется конструктивным исполнением и техническими характеристиками последнего.

Схема водоснабжения из скважины

Отдельные модели датчиков, помещаемые во влагозащищенный корпус, могут устанавливаться непосредственно на водяном насосе с помощью специального штуцера. Датчики данного типа благодаря такому конструктивному исполнению успешно эксплуатируются вместе с насосным оборудованием внутри кессона или даже скважины.

После того как механическая часть процесса установки реле или датчика давления воды выполнена, необходимо подключить соответствующие контактные группы к насосу и заземлить устройство. Выбирая электрокабели для подключения таких датчиков, следует в первую очередь учитывать мощность насоса, функционирующего в системе. Так, при использовании насосного оборудования, мощность которого составляет 2 кВт, следует применять кабели сечением не менее 2 мм².

Схема подключения реле давления

После того как вы установили реле давления воды своими руками и выполнили все необходимые подключения, можно включить насос и проверить работоспособность всей системы. О том, что она функционирует нормально, будет свидетельствовать увеличение давления в ней, что можно определить по показаниям манометра.

Самостоятельная настройка

Несмотря на то, что в большинстве случаев рабочие параметры реле перепада давления уже настроены производителями, могут возникнуть ситуации, когда процедуру регулировки требуется выполнить своими руками. Оптимальная разница между значениями давления воды в трубопроводе, при которых должен включаться и отключаться насос, должна составлять 1 атм. При этом нижний предел, при котором срабатывает датчик, устанавливается таким образом, чтобы он был на 0,2–0,5 бар меньше давления, которое может выдержать используемый насос.

Перед тем как своими руками начать выполнять регулировку рабочих параметров датчика или реле, необходимо проверить уровень давления в гидроаккумуляторе. Для этого надо выполнить следующие действия:

• Отключить все элементы системы от сети и слить воду.
• Снять боковую крышку гидроаккумулятора и проверить уровень давления в нем, для чего можно использовать автомобильный компрессор, оснащенный манометром.
• Если уровень давления меньше, чем 1,5 атм, необходимо повысить его, включив подающий насос.
• При слишком высоком уровне давления его необходимо понизить, нажав на ниппель.

Диаграмма регулировки реле давления воды

После такой проверки можно приступать к регулировке датчика, которая выполняется в следующей последовательности:

1. Все элементы системы отключают от электрического питания и из нее сливают воду.
2. После слива воды убеждаются, что манометр показывает нулевое значение.
3. Затем включают насос и начинают заполнять систему водой.
4. При выключении насосного оборудования фиксируют на манометре значение, при котором это произошло.
5. После этого начинают сливать воду и при включении насоса также фиксируют уровень давления.
6. Отключают элементы системы от электрического питания и снимают крышку датчика.
7. Ослабляют гайку, при помощи которой регулируется степень сжатия пружины небольшого диаметра.
8. Используя гайку для сжатия пружины большого диаметра, устанавливают уровень минимального давления, при котором датчик будет срабатывать. При этом следует иметь в виду, что сжатие данной пружины увеличивает этот параметр, а ее ослабление – уменьшает.
9. Опять наполняют систему водой, затем начинают сливать ее и фиксируют уровень давления, при котором насос включится.
10. Если это значение не соответствует требуемым параметрам, необходимо еще раз отрегулировать степень сжатия пружины большого диаметра.
11. Изменяя степень сжатия пружины небольшого диаметра, устанавливают максимальный порог давления воды, при котором насос будет отключаться. При сжатии такой пружины разница между порогами срабатывания насоса увеличивается, а при ее ослаблении – уменьшается.
12. Включают насос, наполняющий систему водой, и фиксируют уровень давления, при котором он отключится.
13. Если уровень давления, при котором насос отключается, не соответствует требуемым параметрам, повторно регулируют степень сжатия пружины небольшого диаметра. Выполнять такую процедуру следует до тех пор, пока требуемая разница давлений, при которых насос включается и отключается, не будет достигнута.

Регулировочные элементы реле давления RD-2

Самостоятельно регулируя механический датчик давления, можно изменить рабочие параметры такого устройства, которые были выставлены производителем. Поступая таким образом, можно, например, уменьшить количество включений насоса. В то же время следует иметь в виду, что перепад давления воды в системе в этом случае может увеличиться, что негативным образом отражается на надежности элементов трубопровода.

Выполняя самостоятельную регулировку датчика, следует учитывать технические характеристики используемого насосного оборудования.

Чтобы компенсировать потери давления воды в трубопроводе, насос должен создавать избыток давления величиной в 0,5 бар. В противном случае можно столкнуться с тем, что насос будет работать с перегрузкой, а это приведет к его быстрому выходу из строя. Даже если для систем водоснабжения или обогрева жилья используется датчик с заводскими настройками, надо хотя бы ежегодно проверять параметры его работы и при необходимости выполнять его регулировку.

Многие домашние мастера, руководствуясь естественным желанием сэкономить, устанавливают на системы водоснабжения самодельный датчик давления воды. В подобных случаях всегда следует иметь в виду, что обеспечить требуемую надежность работы водопровода в состоянии только устройства, изготовленные в заводских условиях. Использовать для оснащения водопроводов реле давления, изготовленное своими руками, конечно, можно, но делать это лучше в тех случаях, когда к параметрам работы такой системы и к ее надежности не предъявляются слишком высокие требования.

регулировка для водяного насоса, электронный датчик напора, перепада давления для водопровода

Содержание:

Назначение датчика и область использования
Популярные модели контроллеров
Описание механического датчика
Правила регулировки давления воды
Пошаговая инструкция настройки датчика в системе водоснабжения
Видео

Бесперебойная подача воды в шикарный коттедж или скромное загородное строение – одно из необходимых условий для комфортного пребывания в загородном или дачном доме. В большинстве случае проблема решается обустройством индивидуальной системы водоснабжения, так как достаточно много поселков расположены вдали от централизованной сети.

Для автоматизированной подачи воды к точкам разбора монтируют датчик давления воды в системе водоснабжения. Это изделие имеет небольшие размеры, однако существенно увеличивает срок службы и возможности насосного оборудования, предотвращает негативное воздействие гидроударов на систему.

Чтобы правильно выбрать нужный прибор, необходимо знать, как работает устройство, его основные технические и эксплуатационные характеристики.

Назначение датчика и область использования

Далеко не все владельцы загородных домов знакомы с устройством водопроводной системы, в которой особая роль отводится датчику давления.

Чтобы жизнь в загородном доме была более комфортной, необходимо регулярное принятие ванны или душа, бесперебойная подача воды для стирки, мытья посуды и полива насаждений на участке. Все эти запросы можно удовлетворить только при условии отлаженной работы водопроводной системы.

Датчик давления воды для насоса представляет собой прибор, чувствительный к любым изменениям давления воды в водопроводной сети и отклонениям от установленных пользователем параметров.

Специфика использования приборов может быть следующей:

• Автономная водопроводная сеть.
• Установка в паре с накопительной емкостью.
• Установка на гидробак.
• Насосные станции.
• Электронный блок автоматической системы.
• В качестве реле давления со стрелкой.

Для подъема воды из различных источников водоснабжения большая часть потребителей использует оборудование, основой которого является насос. Это устройство накачивает воду, когда в этом возникает необходимость. Для продления эксплуатационного периода насосного оборудования, устанавливают специальные датчики для слежения за давлением воды в системе.

Некоторые модели насосных станций производитель укомплектовывает датчиком давления или реле давления. Для прибора характерно наличие заводских настроек, которые обеспечивают оптимальное количество включений и выключений насоса (прочитайте также: «Регулировка насосной станции – как правильно отрегулировать реле давления воды»).

Можно представить ситуацию, когда семья из 5-6 человек использует воду для уборки, гигиены, принятия ванны и душа, для стирки и полива насаждений на участке. Отсутствие датчика давления в этом случае приведет к быстрому выходу насоса из строя, так как он будет включаться при каждом открытии крана. Предотвратить прекращение подачи воды в процессе уборки или принятия ванны помогает установка автоконтроля за включением насоса. Если установленный прибор безупречно выполняется свои функции, то вполне можно рассчитывать на долгий срок эксплуатации насоса, который является сердцем водопроводной сети в частном доме. Плохая работа реле давления может стать причиной быстрого выхода из строя этой важной части системы.

Следует отметить, что неправильно выполненные настройки датчика давления в большинстве случае являются причиной регулярного падения давления воды и, как следствие, слабого напора воды.

Популярные модели контроллеров

Оборудование и запчасти для водопроводной системы представлены в специализированных магазинах в достаточно широком ассортименте. Что касается датчиков давления, то это могут быть модели российского производства, имеющие невысокую стоимость, а также импортные дорогостоящие многофункциональные изделия. Важно понимать, что дорогостоящие модели датчиков давления способны не только контролировать давление воды, но могут выравнивать его значения.

Независимо от стоимости все датчики давления делятся на две группы:

• Электромеханические приборы характеризуются наличием металлической пластины. При повышении или снижении давления в гидробаке мембрана оказывает соответствующее воздействие на пластину, которая в результате смыкает или размыкает контакты. При недостаточном давлении насос включается, и наоборот, сильное давление приводит к отключению насоса.
• Электронные датчики также реагируют на давление мембраны, но в этом случае сигнал поступает в систему автоматического регулирования. После обработки информации поступает команда включения или отключения насоса. Преимуществом подобного оборудования можно назвать реакцию на малейшие отклонения от установленных показателей и наличие защиты от «сухого» хода. Кроме того электронные датчики могут подавать сигнал о неполадках в системе или ее аварийном отключении в виде сообщения на мобильное устройство.

Если рассматривать наиболее популярные модели датчика давления в водопровод, то можно выделить несколько вариантов, которые занимают нишу первенства:

• Регулятор давления KIT 02 от испанского производителя ESPA. Устройство характеризуется выполнением функций датчика давления с поддержкой постоянных заданных параметров, наличием защиты от «сухого» хода, клапана обратного хода и встроенного манометра. Способен гасить гидроудары.
• Российский датчик РДМ-5 от фирмы Джилекс. Один из бюджетных вариантов с заводскими настройками верхнего (2,8 атмосферы) и нижнего(1,4 атмосферы) предельного значения. Диапазон может быть изменен владельцем в пределах 1-4,6 атмосфер, что позволяют сделать рабочие значения прибора.
• Датчик давления FF4-4 от немецкой компании Grundfos. Прибор характеризуется рабочим диапазоном 0,07-4 атмосфер, что позволяет делать настройки с точностью до 0,01 атмосфер. Для большего удобства преобразователь давления воды оснащен специальной шкалой и прозрачной крышкой, что особенно важно при осуществлении самостоятельной настройки. На шкале сразу виден результат, поэтому крутить гайки наугад не приходится. Функциональность датчика давления и его привлекательный внешний вид обеспечивает высокий спрос на подобные модели.

Если рассматривать область использования, то можно сказать, что сложные электронные приборы лучше всего устанавливать в частных загородных домах, где планируется постоянное проживание семьи из нескольких человек.

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

• Металлическая платформа.
• Поршень.
• Мембрана.
• Большая и малая пружина.
• Болты и гайки регулировки.
• Корпус из пластика.
• Электрические контакты.

В зависимости от выполняемых функций и наличия дополнительных узлов все датчики можно разделить на несколько групп:

• Простые реле давления.
• Реле давления с дополнительным датчиком защиты от «сухого» хода.
• Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»). Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение. Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Вся система работает по определенной схеме. При снижении давления воды ниже установленных значений происходит замыкание контактов, и насос начинает забор воды. Заполнение гидробака водой приводит к повышению давления внутри емкости и при достижении верхних заданных параметров контакты размыкаются и насос выключается.

Периодичность включения и выключения насоса зависит от следующих показателей:

• Объем накопительного резервуара.
• Напор воды в системе.
• Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.

Если водопроводная система оснащена электронным контроллером с дополнительными функциями, то потребитель не ощутит снижение давления воды, так как напор воды останется неизменным благодаря встроенному регулятору. В случае с простым датчиком давления для водяного насоса такого сказать нельзя.

Правила регулировки давления воды

Датчик, контролирующий давление воды и обеспечивающий автономную работу насоса, относится к приборам простого использования. Такие устройства не требуют специального обслуживания. Обеспечить бесперебойную работу можно при условии прочистки от мусора примерно 2 раза в год и проверки работоспособности датчика.

Прежде чем ввести в эксплуатацию водяные датчики давления необходимо усвоить несколько правил. В первую очередь важно понять, что существует два варианта использования:

• Прибор работает по заводским настройкам.
• Диапазон срабатывания устанавливается вручную.

Первый вариант рекомендуется применять при соответствии параметров насоса и давления в системе заводским настройкам. Верхнее значение чаще всего в таком случае составляет 2,8 атмосферы, нижний предел – 1,4 атмосферы. Указанные значения у разных моделей и производителей могут быть совершенно другими. Предприятие-изготовитель в комплекте с приборами, контролирующими и регулирующими давление воды в водопроводе частного дома, поставляет паспорт. В нем в обязательном порядке указываются все технические характеристики изделия, включая верхний и нижний предел заводских настроек.

Если заводские настройки датчика напора воды соответствуют рабочим параметрам системы и оборудования, то можно устанавливать датчик, соблюдая рекомендации по монтажу от производителя.

В случае, когда выявляются несоответствия значений, необходимо самостоятельно регулировать датчик, контролирующий давление воды в водопроводной системе частного дома. Следует отметить, что модели со встроенным манометром и более чувствительной шкалой делений настраиваются легче и быстрее. Однако стоимость таких приборов достаточно высокая.

Непосредственно перед регулировкой датчика давления воды сравнивают указанный рабочий диапазон с мощностью насоса. В процессе настойки прибора важно оставить зазор примерно 0,5 атмосфер, чтобы оборудование не работало по максимуму. Кроме того следует учесть оптимальный диапазон срабатывания насоса, это значение должно составлять 1-1,5 атмосфер. Слишком большой диапазон может стать причиной возникновения гидроударов, которые могут вывести оборудование из строя. Минимальное значение нижнего предела не рекомендуется устанавливать меньше 1,4 атмосферы.

Прежде чем приступить к настройкам датчика, необходимо измерить давление в гидробаке. Для этой цели его следует отключить от электропитания, слить воду и снять показания манометра. Если в процессе измерения обнаруживаются показания меньше 1,4 атмосфер, то рекомендуется подкачать воздух до 1,5 атмосфер. При показаниях более 1,5 атмосфер, воздух, наоборот, стравливают до нужных значений, нажимая на ниппель.

Приобретая датчик давления воды, необходимо принимать во внимание все непредвиденные ситуации. В частности речь идет о вероятном понижении уровня воды в источнике водоснабжения, что может привести к сбою в работе насосного оборудования. Чтобы избежать подобной неприятности, нужно выбирать датчики давления с дополнительным блоком автоматики. Этот прибор будет автоматически отключать насосное оборудование при угрозе «сухого» хода.

Пошаговая инструкция настройки датчика в системе водоснабжения

Регулировка датчика давления на водопровод зависит непосредственно от модели, так как в каждом приборе есть индивидуальные детали, с помощью которых выполняется настройка диапазона срабатывания. Например, у некоторых изделий есть прозрачная крышка, через которую хорошо видно шкалу делений, что во многом облегчает настройку. В целом, регулировка датчика давления воды может быть выполнена самостоятельно, если изучить нюансы.

Перед регулировкой сложного электронного датчика давления воды с множеством дополнительных функций очень важно изучить технический паспорт, где обозначены особенности настройки рабочего давления. Если возникнут сомнения в способности самостоятельного выполнения регулировки, то всегда можно обратиться за помощью к профессиональным мастерам.

Независимо от производителя и модели датчика, контролирующего давление в системе, в первую очередь проверяют нижнее значение давления, при котором включается насос. Для этой цели сливают воду и открывают кран. С началом закачивания воды смотрят на манометр и фиксируют его показания.

Чтобы зафиксировать верхний предел максимально допустимого давления, нужно дождаться отключения насоса и посмотреть показания манометра в этот момент. Очень важно понимать, что диапазон в этом случае не должен превышать 1,5 атмосферы.

Принимая во внимание значение изначального диапазона срабатывания насоса, можно настраивать верхний предел и его разницу с нижним пределом.

Для регулировки датчика перепада давления воды с двумя пружинами необходимо приготовить гаечный ключ. Чтобы увидеть пружины, следует снять защитную крышку. Изменить верхние границы предела можно подкручивание гайки большой пружины. Рекомендуется поворачивать гайку медленно, не более 0,5-1 оборота. После каждого подкручивания открывают кран, и проверяют показания манометра. Если значение давления для срабатывания насоса не соответствует норме, то поворачивают гайку еще раз.

С помощью регулировочной гайки на маленькой пружине можно изменить разницу между верхним и нижним пределом давления. На этом этапе следует учитывать, что диапазон не должен превышать 1,5 атмосферы.

Подтянув гайку большой пружины и выполнив регулировку гайки маленькой пружины, нужно открыть кран и начать спуск воды. При подаче воды начнет работать насос, в это время фиксируют показания манометра, они будут обозначать нижний предел давления.

Далее следует дождаться, когда давление в системе начнет повышаться. Когда давление достигнет максимальных значений, насос отключится. В этот момент также смотрят и записывают показания манометра.

Затем показания включения и выключения сравнивают и определяют диапазон. Если разница между верхним и нижним пределом составляет 1-1,5 атмосфер, а непосредственно значения верхнего и нижнего давления не пересекаются с допустимыми максимальными и минимальными показателями, то настройку можно считать завершенной. В противном случае нужно вновь слить воду из системы и повторно выполнить регулировку датчика давления для водопровода.

Зная специфику работы и особенности регулировки, можно своими руками выполнить настройку датчиков давления воды. Правильная работа приборов и насосного оборудования, установленного в системе водоснабжения частного дома, позволит бесперебойно получать нужное количество воды для комфортного проживания. В случае сомнений в собственных силах и возможностях рекомендуется обратиться за помощью к профессиональным мастерам.

Как работает датчик давления воды — Производство печатных плат и сборка печатных плат

Вы когда-нибудь задумывались, как давление воды влияет на нашу повседневную жизнь? Мы часто воспринимаем давление воды как должное, от кухонных труб до стиральных машин. Но каково давление в наших домах? Как кипящая вода, которая происходит на уровне моря, ощущается в нормальных условиях? Мы рассмотрим, как работает датчик давления воды, чтобы ответить на эти и другие вопросы.

Понимание работы датчиков давления воды необходимо в любой отрасли, связанной с водой. Неважно, дома это или в коммерческом заведении. Датчик давления воды показывает влажность, температуру и давление воды в вашем доме.

По сути, датчик давления воды предоставляет информацию о давлении и температуре воды. Чтобы получить эту информацию, вам необходимо подключить датчик давления воды к розетке вашего наружного устройства. Вы можете использовать эту информацию в своем доме, стиральных машинах и системах отопления. Если вы хотите узнать напор горячей или холодной воды дома, вам следует использовать датчик давления воды.

Что такое датчик давления воды

Давление воды — это сила, прикладываемая к воде. Давление воды бывает двух видов: статическое и динамическое.

Статическое

Статическое давление – это разница между атмосферным давлением и давлением воды в данном месте. Это также может быть между воздухом в помещении и давлением подачи питьевых кранов.

Мы можем измерить статическое давление воды, прикрепив манометр к крану или клапану или с помощью манометра на внешнем резервуаре. Однако эти методы громоздки. Следовательно, ученые разработали более простые формы измерения этого давления. Здесь на помощь приходят датчики давления воды. Эти устройства имеют устройство, которое быстро и точно измеряет давление воды.

Динамическое

Другой тип давления воды — «динамическое давление». Он возникает из-за движения рассматриваемой жидкости, например волны на поверхности моря или воды, движущейся по трубе. Это движение может создать трение и турбулентность в жидкости. Кроме того, это приводит к выделению и потерям тепла. Поэтому очень важно точно измерить фактическое давление воды в трубе или баке.

Наиболее часто используемым датчиком давления воды является датчик давления мембранного типа, приводимый в действие системой подушек и пружин. Для вас доступны различные типы датчиков давления воды. Среди них пьезоэлектрические, установленные на валу лабораторной турбины, и барометрические. Однако они не так популярны, как диафрагменные.

Датчик давления мембранного типа работает с системой подушек и пружин. У него две площадки, одна на диафрагме, а другая для крепления. Эти подушечки подключаются к камере давления для измерения давления с помощью электронной схемы.

Диафрагма также имеет небольшой зазор для уменьшения площади контакта с водой. Из-за этого давление на диафрагму будет меньше по сравнению со статическим давлением воды. Внешний диаметр диафрагмы почти прямо пропорционален толщине диафрагмы. Поэтому более толстая диафрагма предпочтительнее, так как она дает точный результат.

Как работает датчик давления воды?

Датчик давления воды измеряет силу (давление) на мембрану, расположенную под поверхностью воды. Во-первых, датчик давления измеряет давление, преобразовывая его в электрический сигнал. Затем он записывает это напряжение для последующего анализа. Мы делаем это, помещая диафрагму под воду. Затем мы измеряем, как он деформируется под действием статической или динамической силы давления.

Направляет силу (давление) параллельно своей поверхности, когда диафрагма опирается. Распределим два полюса простого делителя напряжения по его поверхности, чтобы измерить давление воды. Нижний полюс будет находиться под водой и соединен с верхним проводом. Если существует статическое давление, то это напряжение будет постоянным. В идеальной ситуации динамического давления нет, так как такая сила не воздействовала бы на диафрагму.

Когда мы прикладываем давление воды к диафрагме, она меняет поверхностное натяжение, что приводит к изменению силы, действующей на нее. Нижний полюс делителя напряжения усилит этот эффект и изменит его значение с 1 вольта на 2 вольта и так далее. Мы преобразуем сигнал в электрический сигнал с помощью схемы и записываем его для последующего анализа с помощью блока долговременной памяти.

Варианты измерения

Датчик давления воды может измерять состояние жидкой воды. Он может измерять давление жидкой воды в закрытом помещении или атмосферное давление в открытом пространстве. Датчик давления воды имеет различные режимы измерения:

Абсолют:

Измеряем давление воды относительно нуля. Он похож на аналоговый манометр. Мы измеряем давление относительно эталонного значения (нуля). На датчик давления воды не влияет изменение давления в контуре жидкой воды.

Необходимо установить диафрагму над жидкостной или атмосферной средой до ее поверхности выше нуля. Он помогает измерять абсолютное давление воды. Нам нужно установить диафрагму поверх непроницаемой для жидкости емкости для измерения абсолютного давления. Например, лабораторный контейнер для воды. В этом случае диафрагма будет находиться в непосредственном контакте с водой.

Манометр:

Этот метод измеряет давление жидкости около атмосферного давления. Поэтому он подобен манометру. Датчик давления воды чувствителен к изменениям атмосферного давления. Он может измерять только относительное давление. Если погрузить датчик давления воды под жидкость, контакта с атмосферой не будет и он будет работать как манометр. Если мы хотим использовать его в качестве манометра, нам нужно установить в сосуд диафрагму так, чтобы его поверхность была полностью погружена под воду.

Дифференциал:

Похож на барометр. Измеряем разницу давлений между двумя точками.

Типичными методами измерения являются пипетка давления или коллектор давления). Диафрагма должна быть полностью помещена в непроницаемый для жидкости контейнер. Если мы хотим измерить перепад давления, нам нужно установить более одной диафрагмы последовательно. Мы можем использовать это для измерения падения давления на фильтрах и воздуходувках. Датчик давления воды также может измерять эту разницу давлений.

Технология датчиков давления воды

Технология датчиков давления воды стабильна и надежна. Они очень точно измеряют давление жидкости в замкнутом пространстве (конденсатор). Эта технология также позволяет измерять атмосферное давление. Однако этот режим измерения не очень популярен. Это преобразователь, который генерирует электрические сигналы в ответ на изменение давления. Это сопротивление изменению давления обычно представляет собой манометр или преобразователь для измерения абсолютного давления.

Диафрагма изготовлена ​​из кремния и изгибается при изменении давления.

На нем две накладки:

1. Одна для датчика давления

2. Другая для виброустойчивости и защиты.

Эта мембранная технология подходит для широкого спектра применений. К ним относятся клапаны регулирования давления, регуляторы расхода воды, циркуляционные насосы и воздушные эжекторы. Кроме того, он обеспечивает выходные данные с отсчетом от нуля в очень маленьком корпусе.

Конструкция мембранного датчика состоит из анодированного алюминия. Он использует систему управления электрической цепью для контроля выходного давления. Соединяем монтажный металл с верхней частью диафрагмы пружинным зажимом и механизмом нижней гайки. Крепежные стержни также регулируются. Это позволяет изменять положение в разных точках диафрагмы.

Установка датчика давления воды

Датчики давления воды необходимы для быстрой и точной установки. Обычно для их установки вам даже не нужен профессионал, такой как Rayming PCB & Assembly . Процесс очень простой и не требует особых навыков или оборудования. Для некоторых типов датчиков давления воды требуется дополнительный трубопровод. Другие могут не требовать сверления или резки стенки трубы.

Рекомендации по установке датчика давления воды

При установке датчика давления воды необходимо соблюдать некоторые важные моменты:

1. Мы должны измерять статическую жидкую среду. Делайте это в закрытом помещении, где поток воды с динамической скоростью не будет воздействовать на диафрагму. Если это невозможно, мы можем установить на месте дополнительный расходомер для измерения расхода.

2. Необходимо знать статическое давление воды (атмосферное давление). Это важно, потому что мы используем его в качестве ориентира.

3. Следует избегать чрезмерных помех на выходном сигнале на выходном разъеме датчика. У нас может быть шум от телефонных линий или фонариков на других датчиках.

4. Избегайте любого контакта или короткого замыкания, которые могут привести к неправильному измерению давления воды.

5. Необходимо избегать ношения диафрагмы (между датчиком и контейнером).

6. Убедитесь, что короткое замыкание или протекание сильного тока не повредят датчик.

7. Не следует подключать напряжение выше 0,01 вольта (очень велика опасность перенапряжения).

8. Для дистанционного измерения давления воды мы можем использовать электрический датчик и модуль связи (EPROM или ROM). Мы используем их для отправки выходного сигнала на датчик, не устанавливая его на месте.

Обслуживание датчика давления воды

Датчики давления воды не очень дороги и требуют минимального обслуживания. Срок их службы составляет от 4 до 10 лет (в зависимости от модели). Вы должны заменить их, если они начинают давать ненадежные результаты. Самое главное помнить, что не стоит ремонтировать датчик давления воды самостоятельно. Производитель даст гарантию. Обязательно возьмите с собой калибровочный сертификат, если вы хотите, чтобы его обслуживал профессионал.

Калибровка датчика давления воды

Датчики давления воды имеют уникальную и простую в использовании систему калибровки. Калибровать их очень легко. Датчики давления воды — это точные приборы, калибрующие их по статическому давлению. Процесс калибровки довольно прост. Для этого не нужны никакие специальные инструменты или оборудование. Калибровка может дать правильный результат измерения давления воды с использованием фиксированного эталонного значения.

Мы должны откалибровать датчик давления воды в следующем:

1. Измеряем давление воды в контрольной точке на диафрагме. Поэтому мы должны измерять несколько раз (в разное время).

2. Выполняем процедуру калибровки, помещая откалиброванное эталонное давление в контакт с датчиком на несколько секунд. Результатом будет выходной сигнал. Он показывает разницу между двумя точками на диафрагме.

3. Мы выполняем математический расчет, чтобы сравнить его с известным значением и распечатать его на нашем компьютере или принтере. Таким образом, мы измерили измеренное давление воды. Мы можем определить давление воды в контейнере датчика с помощью простого уравнения.

4. Падение давления датчика зависит от нескольких факторов. К ним относятся толщина стенки, удельный вес жидкости и номинальное давление. На этот фактор не стоит обращать особого внимания, так как для его компенсации можно использовать регулируемую диафрагму. Падение давления обычно составляет менее 0,1 бар (при полной шкале).

Различные выходные сигналы датчика давления воды

Датчики давления воды могут измерять широкий диапазон давления воды. Это зависит от модели датчика. Большинство датчиков давления воды имеют выходной сигнал напряжения. Но некоторые модели имеют токовый выход. Поэтому, в зависимости от области применения, мы можем использовать любую модель датчика давления воды. Это дает нам адекватный уровень точности в измерении наших потребностей.

Мы используем выходной сигнал напряжения датчика давления воды в самых разных приложениях. Он имеет широкий динамический диапазон и достаточно точен для прямой калибровки по статическому давлению. Мы можем разместить выходной сигнал в очень маленьком корпусе. Таким образом, вам не нужно вынимать его из водопроводной системы и устанавливать на свой инструмент. Мы можем отображать выходной сигнал датчика на нашем ПК или ПЛК для дистанционного управления или мониторинга.

Токовый выходной сигнал, который мы можем использовать в системах, где скорость измерения важнее точности. Например, перепад давления на датчике выше. Но он очень быстро реагирует на изменения давления в качестве датчика расхода (т. е. массового расходомера).

Этот тип выходного сигнала полезен в приложениях, требующих частых измерений, например, в системах фильтрации и мониторинге расхода котла.

Датчик давления воды Arduino

Мы можем использовать плату Arduino для измерения датчика давления воды. Arduino — это платформа с открытым исходным кодом, которая позволяет пользователям создавать интерактивные устройства и программное обеспечение.

Датчик давления воды может измерять изменения потока через фильтр или насосный контур. Это возможно с помощью емкостного датчика перемещения.

Аналоговый сигнал напряжения с датчика давления воды поступит на один из цифровых входных контактов платы Arduino. Затем он может обработать его и передать наше программное обеспечение или приложение.

Конструкция печатной платы датчика давления воды Arduino очень проста. Реле или оптоизолятор могут соединять датчик с процессором. Схема состоит из датчика давления воды, платы Arduino, реле и оптоизолятора.

Оптоизолятор соединяет датчик с платой Arduino, чтобы изолировать оба напряжения. Дополнительно подключаем датчик давления воды с резистором 10 КОм и схемой делителя напряжения. Наконец, он позволяет использовать некоторые другие контакты Arduino в качестве входных данных.

Мы можем легко прикрепить датчик давления воды к печатной плате с помощью винтовых клемм. На плате Arduino установлен процессор ATmega32U4, который может обрабатывать до 5 В и частоты 16 МГц.

Датчик давления воды Mercruiser

Он может контролировать негерметичную или перегретую систему охлаждения двигателя или трансмиссии. Датчик подает сигнал тревоги при обнаружении утечки воды. Это дает вам возможность устранить проблему до того, как она нанесет какой-либо ущерб двигателю.

Мы можем разместить датчик давления Mercruiser в системе охлаждения для отслеживания утечки воды. Он имеет диапазон температур от 0 ° C до 140 ° C и диапазон давления от 0 бар (0 фунтов на квадратный дюйм) до 15 бар (210 фунтов на квадратный дюйм). Его измерения точны и надежны.

Датчик использует биметаллическую пластину для измерения температуры. Дисульфид молибдена покрывает биметаллическую полосу. Именно в корпусе датчика изменяется электрическое сопротивление при разных температурах.

Биметаллическая пластина меняет электрическое сопротивление при изменении температуры. Датчик может контролировать температуру охлаждающей жидкости, моторного масла или уровень трансмиссионной жидкости.

Датчик точен и надежен. Это поможет вам во многих приложениях, где вам нужно знать температуру вашей системы охлаждения. Датчик отправит информацию о температуре на ваш компьютер для мониторинга в режиме реального времени.

Этот датчик можно использовать в тех случаях, когда необходимо погрузить его в воду или масло. Однако в некоторых случаях это может принести больше вреда, чем пользы.

Факторы, которые следует учитывать при выборе хорошего датчика

Поправочный коэффициент датчика должен быть как можно ближе к номинальному значению. Это сведет к минимуму ошибки, чтобы вы могли напрямую сравнивать результаты.

Падение давления датчика в приложениях также зависит от нескольких факторов. К ним относятся:

1. Тип измерения (абсолютное или манометрическое)

При выборе подходящего манометра следует обращать внимание на его точность. Мы можем выбрать манометр с точностью 1% или более.

Наше приложение не требует считывания абсолютного давления, но измеряет расход жидкости. Поэтому мы должны использовать измерительный датчик, подключенный к нашему расходомеру или другому расходомерному устройству. Тем не менее, мы все еще можем откалибровать манометр или датчик для измерения нашего расхода, будь то манометрический или абсолютный.

2. Диапазон измерения давления

Диапазон датчика напрямую влияет на величину давления, которую может выдержать наше измерение. Мы расширяем наши измерения по мере увеличения диапазона. Это делает наш прибор более универсальным для нескольких применений. Поскольку это проект экономии средств, мы должны выбрать датчик, диапазон которого покроет большинство наших потребностей. Избегайте покупки другого вскоре после этого.

3. Точность

Точность датчика давления зависит от его типа и диапазона. Датчики высокого класса должны иметь лучшую точность, чем датчики низкого уровня или экономичного класса. Но в целом жидкости под давлением имеют более высокое давление (примерно до 100 фунтов на квадратный дюйм), чем воздух (около 0 фунтов на квадратный дюйм). Таким образом, диапазон давления от 0 до 10 фунтов на квадратный дюйм достаточен для большинства применений.

Поскольку мы увеличиваем размер нашего расходомера, мы, скорее всего, захотим увеличить диапазон давления.

4. Совместимость с носителями

Обеспечение совместимости носителя с нашим датчиком является одним из важных факторов при выборе хорошего датчика. Мы можем использовать столько разных типов носителей, сколько захотим, но некоторые из них не будут работать вместе. Кроме того, мы делаем некоторые датчики для конкретных материалов, а не для других материалов без настройки.

Большинство датчиков давления подходят для сред с низким давлением и высокой температурой. Они больше подходят для манометров промышленного назначения. Некоторые датчики могут работать даже со средой очень высокого давления. Но вы можете использовать их только в редких случаях и при особых обстоятельствах.

5. Влагостойкость

Используйте датчик в системе, заполненной маслом или водой, если он не является влагостойким. Масла и жидкости имеют тенденцию скапливаться на поверхности уплотнения, что делает показания датчика неточными. Они также разрушат уплотнение, создав пыль внутри системы или повредив датчик.

Некоторые датчики специально разработаны для использования в воде и масле и могут выдерживать воздействие влаги.

Мы делаем сенсорные провода из бериллиевой меди. Они предотвращают короткое замыкание при попадании влаги в цепь.

6. Диапазон рабочих температур

Причина, по которой большинство датчиков работают при высоких температурах, заключается в защите всей системы. Поэтому они обычно рассчитаны на работу при температуре 120 °C или выше. Но эти датчики могут не подходить для всех приложений. В зависимости от его типа его рабочая температура может варьироваться от -30 ° C до 200 ° C, в зависимости от его типа.

Это один из наиболее важных факторов, который следует учитывать при выборе датчика.

7. Вентиляция

Для вентиляции сенсора необходимо использовать тройник, колено под углом 90 градусов или другой подходящий фитинг. Если в системе есть утечки, это приведет к падению давления в линии и неточным измерениям. Если датчик измеряет давление, он также измеряет скорость потока, подключает датчик к тройнику и устанавливает заглушку обратного клапана в конце линии. Некоторые датчики имеют вентиляционное отверстие в верхней крышке, и мы можем вентилировать их с помощью небольшой трубки.

8. Вибростойкость

Большинство датчиков мы устанавливаем под капотом, что делает их чувствительными к вибрации двигателя. Для предотвращения этого доступны несколько «резиновых шин». Мы также можем использовать специальные кронштейны и точки крепления. Это гарантирует высокую производительность в приложении реального времени.

Динамометр может включать систему сопротивления вибрации. Хорошим примером является прокладка между датчиком и динамометром, чтобы изолировать их от вибрации. Динамометры с хорошими системами изоляции, как правило, более точны, чем без них.

9. Проводка датчика

Мы должны подключить датчик давления воды к датчику для отображения измерений в реальном времени. Хорошо использовать проводку, на которую не влияют влага и масло. Если провод загрязнился, попытайтесь очистить его, не повредив изоляцию. Если он действительно грязный, используйте более одного провода. Но будьте осторожны, чтобы не использовать слишком много проводов, которые могут вызвать электрические помехи. Соедините несколько проводов параллельно или последовательно, чтобы получить расстояние от одного из контактов. Для установки используйте провода надлежащего размера и калибра. Используйте EPROM для дополнительной защиты. Избегайте установки датчика без покрытия вместе с трансмиттером. Это поможет вам избежать возможности прямого короткого замыкания или обрыва цепи.

10. Радиочастотная идентификация (RFID)

Мы можем установить в автомобиле множество датчиков давления со считывателем и передатчиком RFID. Затем приемник считывает показания датчиков без вмешательства человека. Технология RFID отлично подходит для строительных технологий. Мы используем его для автоматического подсчета и отслеживания материалов, которые перемещаются из одного места в другое.

Мы адаптируем этот принцип, используя датчики, установленные на поддонах или складах в промышленности.

11. Электромагнитные помехи

Чрезмерные электромагнитные помехи могут привести к неисправности датчика. Мы защищаем датчики металлической пленкой или клеткой Фарадея, чтобы устранить потенциальные электромагнитные помехи. Необходимым компромиссом является использование экранированной проводки и экрана на корпусе датчика и проводах.

Существует очень низкая вероятность радиопомех от электронных компонентов автомобиля с экранированной системой.

Резюме

В заключение, датчики давления воды необходимы для любой автоматизированной системы. Они помогают контролировать уровень жидкости и давление в линиях и баках. Кроме того, датчики давления воды не дорогие, и мы можем легко их установить. Эти датчики очень полезны во многих отраслях и приложениях. Так что он будет работать еще много лет. Зная, как работает и выбирая хороший, вы получите хорошие результаты.

Датчики давления воды для измерения давления воды

Датчики давления воды

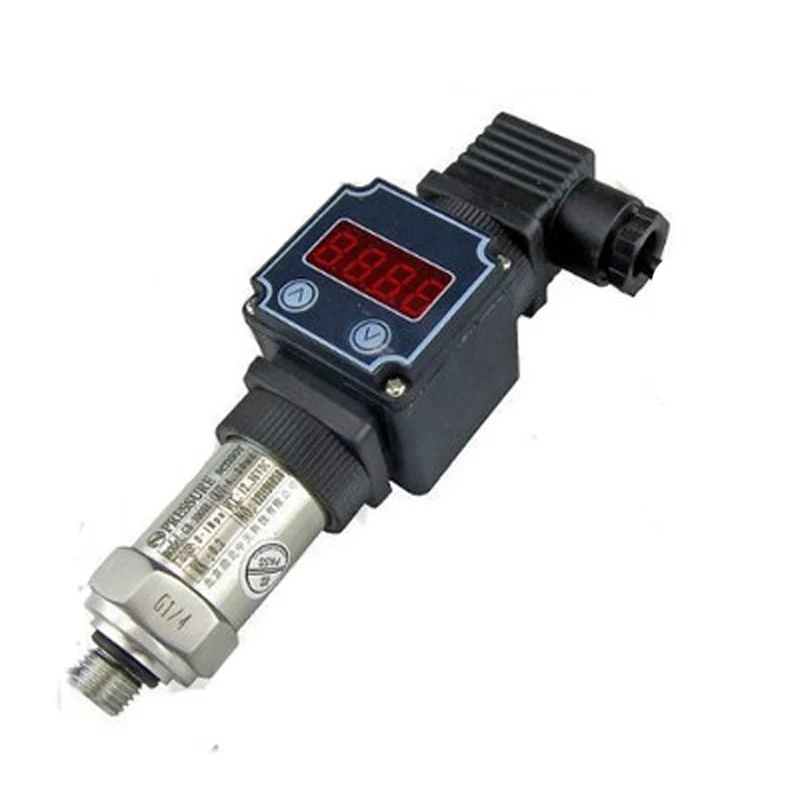

Датчики давления воды относятся к приборам, используемым для измерения давления в резервуарах, трубах или подземных водах. Также называются датчиками давления воды или датчиками давления воды. Обычно используемые датчики давления воды обычно приобретают диффузный кремний. Преобразование измеренного давления воды в электронный сигнал. Локальный цифровой дисплей или аналоговый сигнал или выход цифрового сигнала. Людям удобно следить за давлением воды.

Sino-Inst, производитель датчиков давления воды. Мы предлагаем датчики давления в водопроводных трубах, датчики давления в резервуарах для воды, датчики давления питьевой воды, датчики давления грунтовых вод, датчики давления глубоких скважин и т.д. Гарантируем точное, стабильное и надежное измерение давления. 0 ~ 300 фунтов на квадратный дюйм, 1000 фунтов на квадратный дюйм, 2000 фунтов на квадратный дюйм и другие настраиваемые диапазоны давления. При необходимости можно настроить такие параметры, как материалы, выходные сигналы и порты давления.

Рекомендуемые датчики и преобразователи давления воды

Так называемое давление воды относится к давлению воды.

Обычно считается, что 0,1 МПа = 10 м водяного столба, а давление подачи в конце трубопроводной сети составляет 0,14 МПа. Более интуитивно, 0,1 МПа эквивалентно стандартному атмосферному давлению. Давление подачи в конце водопроводной сети составляет 0,14 МПа, что эквивалентно высоте 14 метров от крана до водопроводной башни (бассейна).

Датчики давления воды Sino-Inst используются в различных отраслях промышленности и областях. Такие как гидроэлектростанции, гидрология, мониторинг окружающей среды и т. д.

Например, они измеряют глубину воды, контролируют давление морской воды в плотинах, рассчитывают скорость потока и контролируют уровень воды.

Благодаря богатому опыту в области датчиков давления воды, установленных в трубах, резервуарах для воды и т. д., Sino-Inst может предоставить вам обширные профессиональные консультации в различных областях.

Датчики давления воды используются для измерения статического давления воды в трубопроводах, резервуарах для хранения и во многих других областях.

Подводные датчики давления также могут использоваться для измерения глубины грунтовых вод в скважинах и колодцах, а также при сельскохозяйственном орошении и т. д.

Бытовое водоснабжение будет собирать и отправлять на платформу такие параметры, как давление, расход и температура трубопровода. Платформа будет обрабатывать данные. Контроль работы каждой точки в режиме реального времени. Быстрый ремонт неисправного оборудования, что значительно снижает эксплуатационные расходы оборудования,

Датчики давления также постепенно устанавливаются на пожарные гидранты. Предотвратить убытки, вызванные протечкой пожарного гидранта.

Датчик давления воды является наиболее часто используемым датчиком давления в области промышленной автоматизации. Широко используется в оборудовании для водоснабжения, в системах водоснабжения зданий. Жилые, фабричные здания, водное хозяйство и другие измерения и контроль давления. Преобразователи давления воды будут играть неоценимую роль в индустрии автоматизации будущего.

Промышленное водоснабжение, очистка воды и другие отрасли промышленности нуждаются в постоянном накачивании и повышении давления для подачи воды на высокие места или повышения давления воды. Установка датчика давления воды может эффективно отслеживать изменения давления воды. Даже реализовать управление переключателем.

Датчик давления воды постепенно заменил старый манометр. Когда вы выбираете датчик давления, пожалуйста, обратите внимание, чтобы узнать больше о реальных условиях работы. Выберите более подходящий датчик давления. Для обеспечения длительной стабильной работы.

Расширенные показания: Высокоточные датчики давления

Рекомендуемые датчики уровня воды

Датчики давления также могут использоваться в качестве датчиков уровня воды. Датчики давления в баке обнаруживают изменения объема или уровня воды в контейнере.

Применение датчиков давления для измерения уровня жидкости имеет свои уникальные особенности. Для отклонения уровня жидкости, вызванного изменениями температуры, мы можем косвенно преобразовать плотность с помощью операции температурной компенсации в соответствии с соответствующим соотношением между плотностью и температурой, а затем рассчитать высоту столба жидкости. И это нетрудно реализовать в управляющем программном обеспечении. В частности, некоторые интеллектуальные преобразователи имеют собственную функцию температурной компенсации.

Таким образом, применение преобразователя давления может быть расширено до измерения уровня жидкости в открытых емкостях, таких как уровень масла и химических жидкостей.

После того, как датчик и преобразователь преобразователя давления разделены и размещены в виде установки, он также может применяться для измерения уровня воды в глубоких колодцах, уровне грунтовых и скважинных вод, канализационных бассейнов и других емкостей, и имеет хороший перспектива применения.

Компания Sino-Inst предлагает ряд датчиков уровня жидкости для измерения давления воды.

Расширенное чтение: Поиск и устранение неисправностей датчика давления 4-20 мА

Как выбрать датчик давления воды?

1. Измерение абсолютного или избыточного давления
2. Проводка датчика давления с кабелем или свинец
3. Совместимость со средой для преобразователей давления
4. Влагостойкость датчиков давления
5. Точность и ошибки преобразователя давления
6. Радиочастотные (RFI) и электромагнитные помехи (EMI) в датчиках давления
7. Преобразователи давления со стандартной или скрытой мембраной
8. Виброустойчивость в преобразователях давления

Подробнее о: Что такое промышленный преобразователь давления?

Расширенное чтение: Датчик давления жидкости

Подробнее Решения для мониторинга давления воды, уровня воды и расхода воды

Вода играет важную роль в любой отрасли. В том числе сельское хозяйство, промышленность, пожарная охрана и т.д. Как эффективно, стабильно и малозатратно контролировать водные ресурсы очень важно.

Sino-Inst предлагает различные решения, включая контроль давления воды, уровня воды, мониторинг расхода морской воды, таких как очистка сточных вод, опреснение морской воды и т. д. ;

Датчики уровня воды

Часто задаваемые вопросы

Если вы не можете найти ответ на свой вопрос в разделе Датчики давления воды для измерения давления воды, вы всегда можете связаться с нами, и мы свяжемся с вами в ближайшее время.

Дополнительные решения для измерения давления

Применение датчика давления – рекомендуемые промышленные приложения

Применение датчика давления относится к промышленным преобразователям давления, которые преобразуют параметры давления газа, жидкости и другие параметры давления в стандартные электрические сигналы (например, 4~20 мА постоянного тока и т. д.). Для локального или удаленного измерения и контроля. Датчики давления, возможно, являются наиболее широко используемыми датчиками Подробнее

Преобразователи давления потока для трубопроводов жидкости

Датчики давления потока измеряют давление жидкости в трубопроводе. Когда жидкость течет по трубе, на стенку трубы действует давление. Среда в трубопроводе может быть жидкой или газообразной. Измерьте давление жидкости, на Подробнее

Проводка датчика давления: 2 провода-3 провода-4 провода

Проводка датчика давления относится к электрическому соединению датчика давления. Преобразователь давления — это устройство преобразования, которое преобразует сигналы давления в аналоговые или цифровые сигналы. Как правило, за исключением беспроводных датчиков давления, другие используются для Подробнее

Высокоточные датчики давления

Высокоточные датчики давления также называются высокоточными датчиками давления или высокоточными датчиками давления. Sino-Inst производит различные типы высокоточных датчиков давления. С точки зрения точности точность обычных датчиков давления составляет 0,5%. Следовательно, давление Подробнее

Плоский датчик давления для высоковязких жидкостей

Плоский датчик давления представляет собой тип датчика давления, который специально относится к измерительной диафрагме без отверстий для измерения давления. Также известен как датчик давления с плоской пленкой. Плоский датчик давления — это специальный датчик давления, наиболее часто используемый в промышленности Подробнее

Что такое резистивный датчик давления?

Что такое резистивный преобразователь давления? Преобразователи резистивного давления также называют преобразователями давления сопротивления. Это широко используемый датчик давления. Датчики давления обычно различают по принципу: емкостные датчики давления, резистивные датчики давления, индуктивные датчики давления, полупроводниковые датчики давления, Подробнее

Что такое датчик давления жидкости?

Что такое датчик давления жидкости? Датчики давления жидкости относятся к датчикам, которые можно использовать для измерения давления жидких сред. Например, измерение давления масла, топлива и других жидкостных систем (выберите датчик с соответствующим Подробнее

Что такое интеллектуальный датчик давления?

Что такое интеллектуальный датчик давления? Интеллектуальный датчик давления также называется интеллектуальным датчиком давления или интеллектуальным датчиком давления. датчик давления Интеллектуальный преобразователь давления является лучшим прибором для измерения давления Он также используется для измерения расхода, уровня жидкости и т. д. Интеллектуальный датчик давления Подробнее

Что такое статическое давление воды?

Что такое статическое давление воды? Определение статического давления воды: Статическое давление воды относится к давлению на воду, когда она неподвижна или движется по прямой линии с постоянной скоростью. Статическое давление воды также называется гидростатическим Подробнее

Высокотемпературный датчик давления по лучшей цене

Высокотемпературный датчик давления также называется высокотемпературным датчиком давления или высокотемпературным датчиком давления. Высокотемпературный преобразователь давления используется в тех случаях, когда температура среды превышает температурные пределы стандартных преобразователей давления. При сборке Охлаждение Подробнее

Sino-Inst является производителем датчиков давления воды для измерения давления воды. Мы предлагаем более 50 типов датчиков давления воды.

Датчики давления воды Датчик давления в основном используется для измерения давления и уровня жидкости в среде. В промышленном производстве он широко используется.

Датчики давления воды Sino-Inst изготовлены из высококачественного диффузионного кремния, а в датчике давления используется специальный интегрированный модуль. Точная температура, нулевая точка, полная шкала и нелинейная компенсация.
